【机械行业标准(JB)】 外六角螺塞

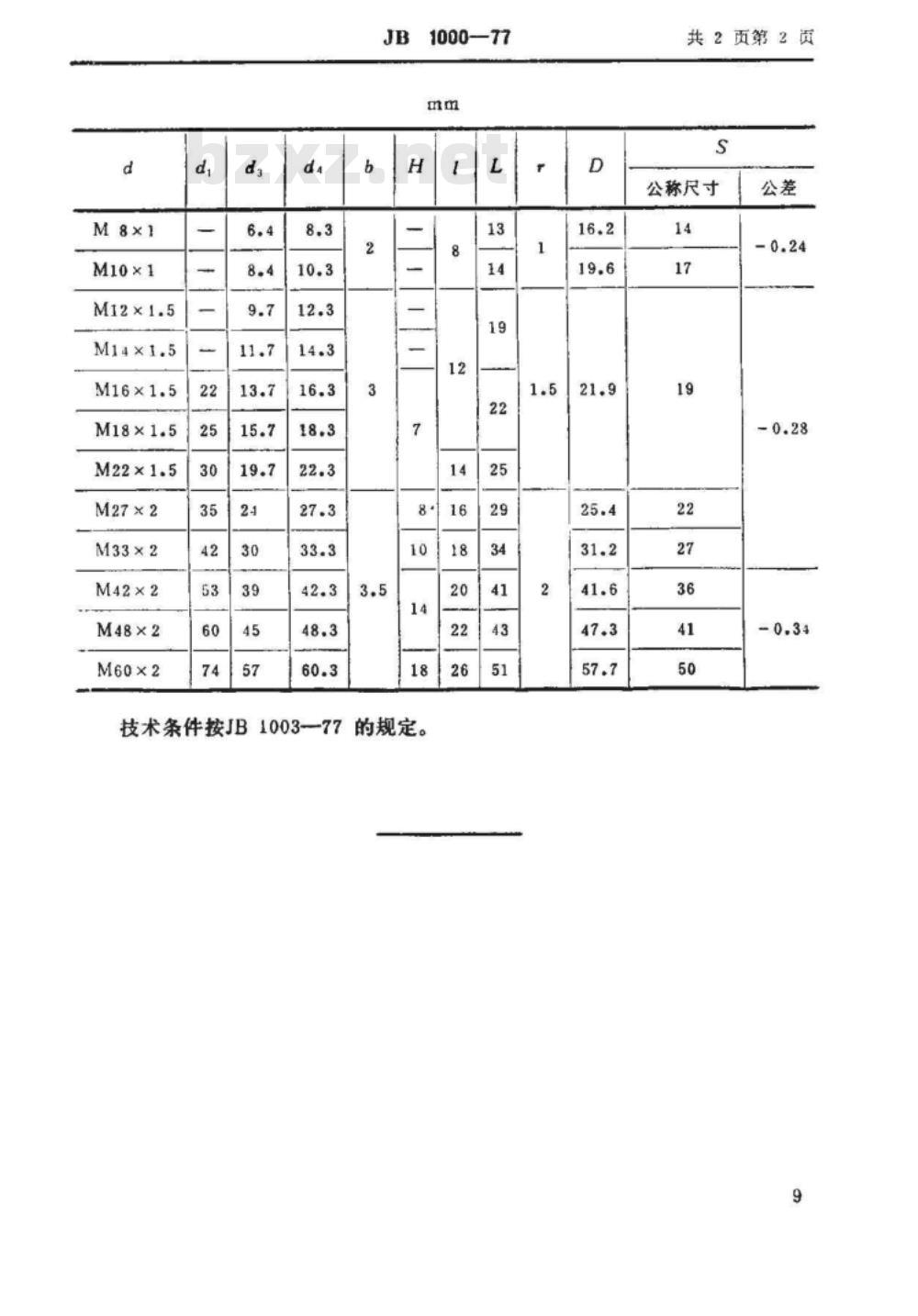

中华人民共和国第一机械工业部部标准 外六角螺塞 JB1000-77 标记示例： 螺纹直径 d18mm、螺距 1.5mm 的外六角螺塞：螺塞 M18×1.5 JB1000-77 中华人民共和国第一机械工业部标准化研究所发布。 代替标准：JB1000-67 实施日期：1977年5月1日 起草单位：济南铸造锻压机械研究所等 1 范围 本标准规定了外六角螺塞的尺寸、公差及技术条件，适用于 M8×1 至 M60×2 的螺塞。 2 技术条件 技术条件按 JB1003-77 的规定执行。 3 螺塞尺寸及公称尺寸 - 螺塞型号：M8×1, M10×1, M12×1.5, M14×1.5, M16×1.5, M18×1.5, M22×1.5, M27×2, M33×2, M42×2, M48×2, M60×2 - d (mm)：6.4, 8.4, 9.7, 11.7, 13.7, 15.7, 19.7, 21, 30, 39, 45, 57 - da (mm)：8.3, 10.3, 12.3, 14.3, 16.3, 18.3, 22.3, 27.3, 33.3, 42.3, 48.3, 60.3 - H (mm)：7, 8, 10, 14, 18 - L (mm)：13, 14, 19, 22, 25, 29, 34, 41, 43, 51 - r (mm)：1, 1.5, 2 - D (mm)：16.2, 19.6, 21.9, 25.4, 31.2, 41.6, 47.3, 57.7 - S (mm)：14, 17, 19, 22, 27, 36, 41, 50 - 公差 (mm)：-0.24, -0.28, -0.34
