【机械行业标准(JB)】 YU系列电阻起动异步电动机 技术条件

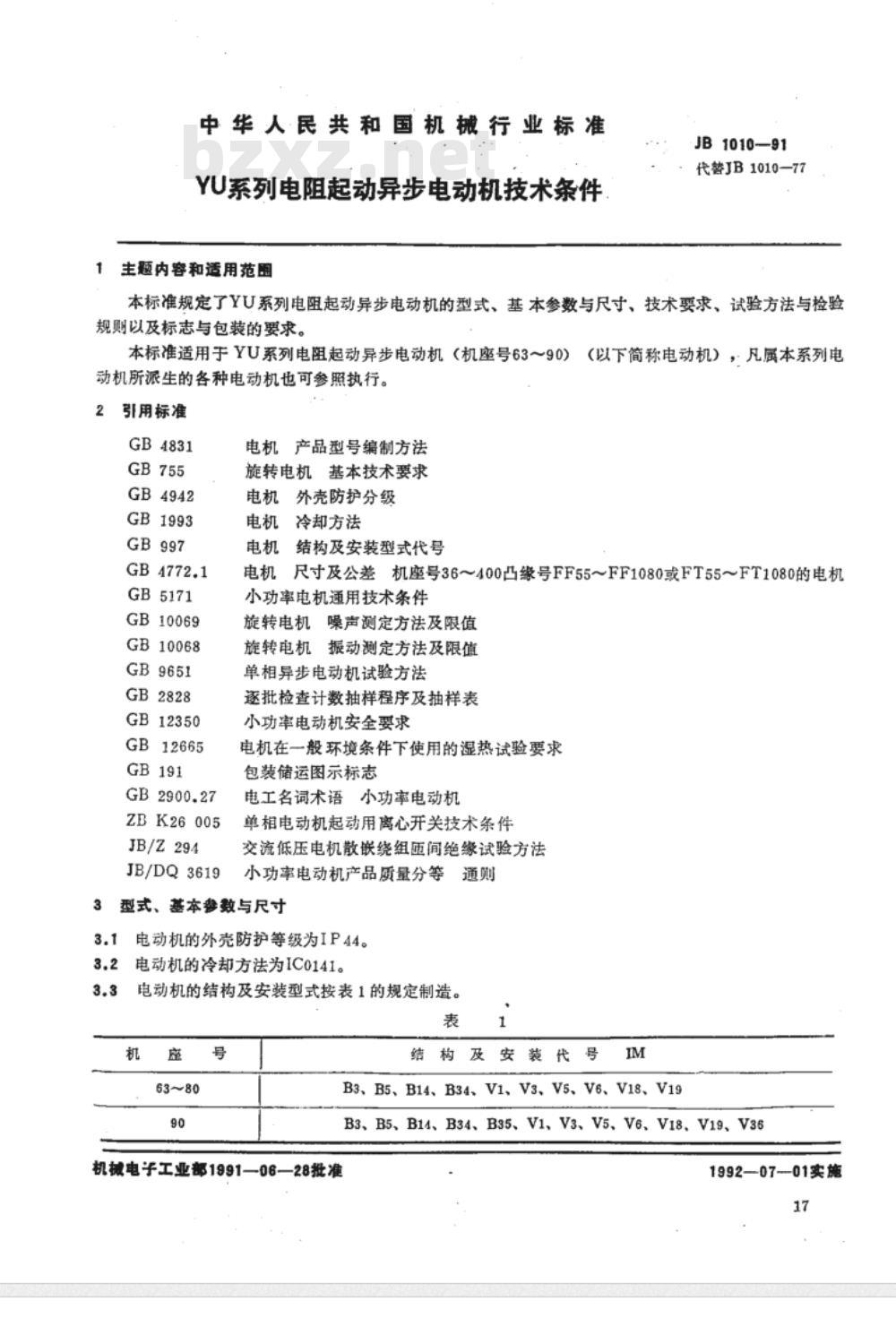

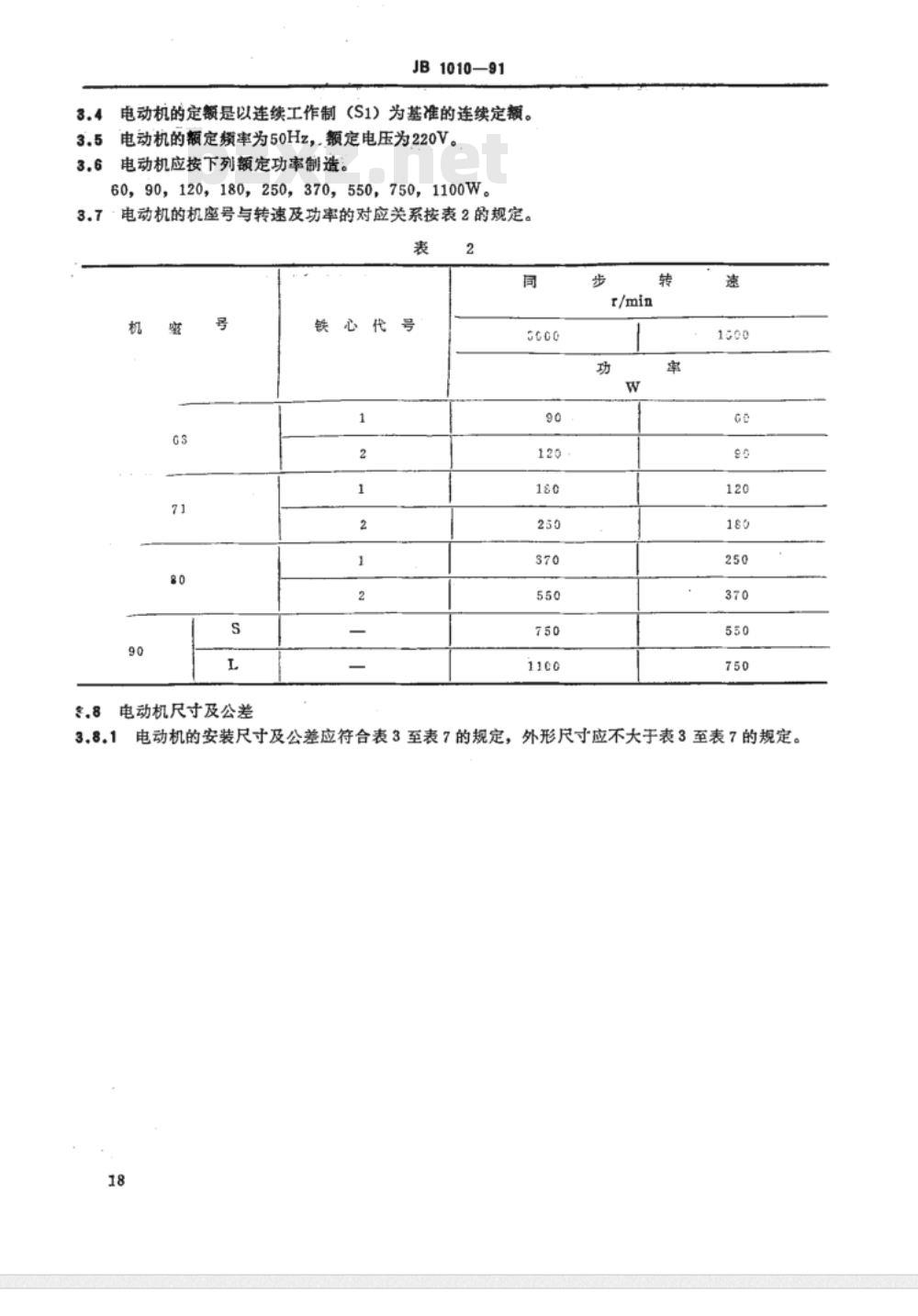

中华人民共和国机械行业标准 YU系列电阻起动异步电动机技术条件 标准编号：JB1010-91 代替标准：JB1010-77 1 主题内容和适用范围 本标准规定了YU系列电阻起动异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则，以及标志与包装要求。本标准适用于机座号63～90的YU系列电阻起动异步电动机，凡属本系列电动机派生的各种电动机也可参照执行。 2 引用标准 - GB4831 电机产品型号编制方法 - GB755 旋转电机基本技术要求 - GB4942 电机外壳防护分级 - GB1993 电机冷却方法 - GB997 电机结构及安装型式代号 - GB4772.1 旋转电机噪声测定方法及限值 - GB5171 旋转电机振动测定方法及限值 - GB10069 小功率电动机通用技术条件 - GB10068 包装储运图示标志 - GB9651 电机在一般环境条件下使用的湿热试验要求 - GB2828 逐批检查计数抽样程序及抽样表 - GB12350 小功率电动机安全要求 - GB12665 小功率电动机产品质量分等通则 - GB191 电工名词术语 - GB2900.27 单相电动机起动用离心开关技术条件 - ZBK26005 单相异步电动机试验方法 - JB/Z294 电机冷却方法、电机结构及安装型式代号 - JB/DQ3619 小功率电动机产品质量分等通则 3 型式、基本参数与尺寸 3.1 电动机外壳防护等级为 IP44。 3.2 电动机冷却方法为 IC0141。 3.3 电动机结构及安装型式按表1规定制造。 3.4 电动机定额以连续工作制（S1）为基准。 3.5 电动机额定频率50Hz，额定电压220V。 3.6 电动机额定功率：60、90、120、180、250、370、550、750、1100 W。 3.7 电动机机座号与转速及功率对应关系按表2规定。 3.8 电动机安装尺寸及公差应符合表3至表7规定，外形尺寸不得大于表中规定。注：出线盒位置可根据用户要求放在机顶或侧面。 基本尺寸及极限偏差示例： - 机座号71: 基本尺寸40 mm，极限偏差±0.25 mm - 机座号80: 基本尺寸45 mm，极限偏差±0.50 mm - 机座号90: 基本尺寸50 mm，极限偏差±0.50 mm 注：当底脚孔为长圆孔或位置度合格时，可不考核A/2。
