【机械行业标准(JB)】 小型风力发电机组用控制器 试验方法

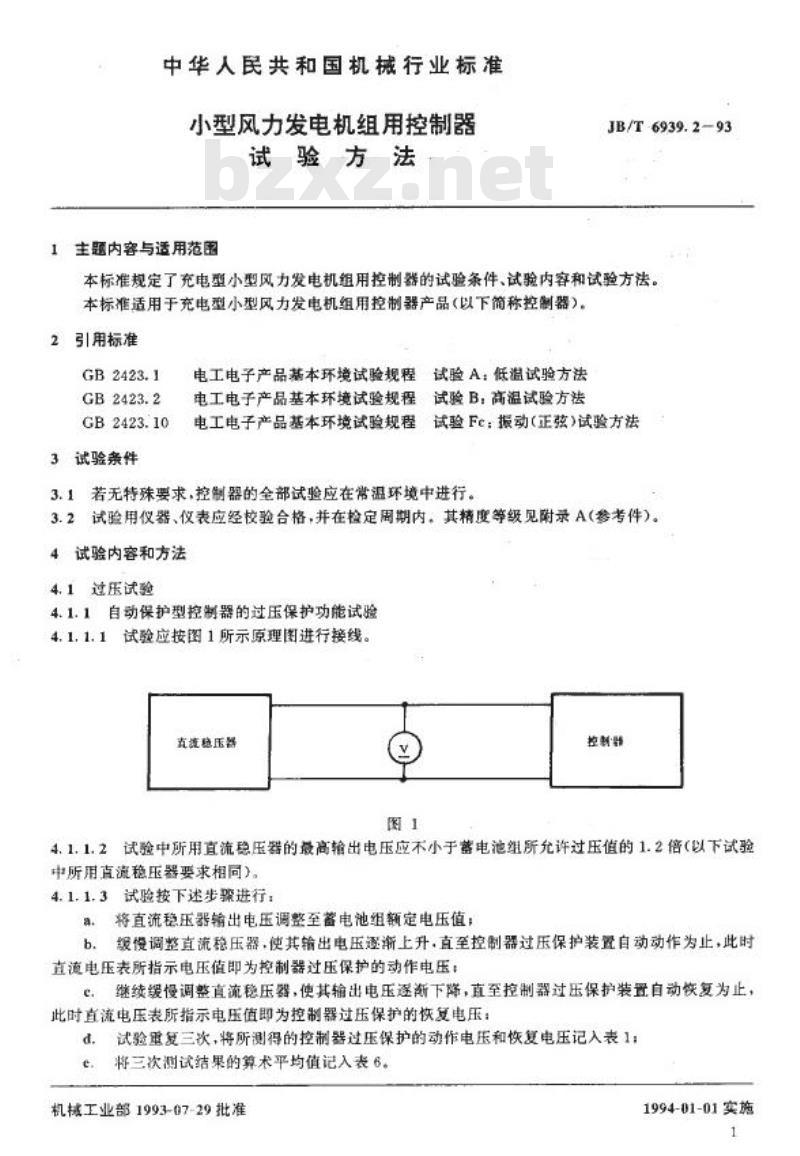

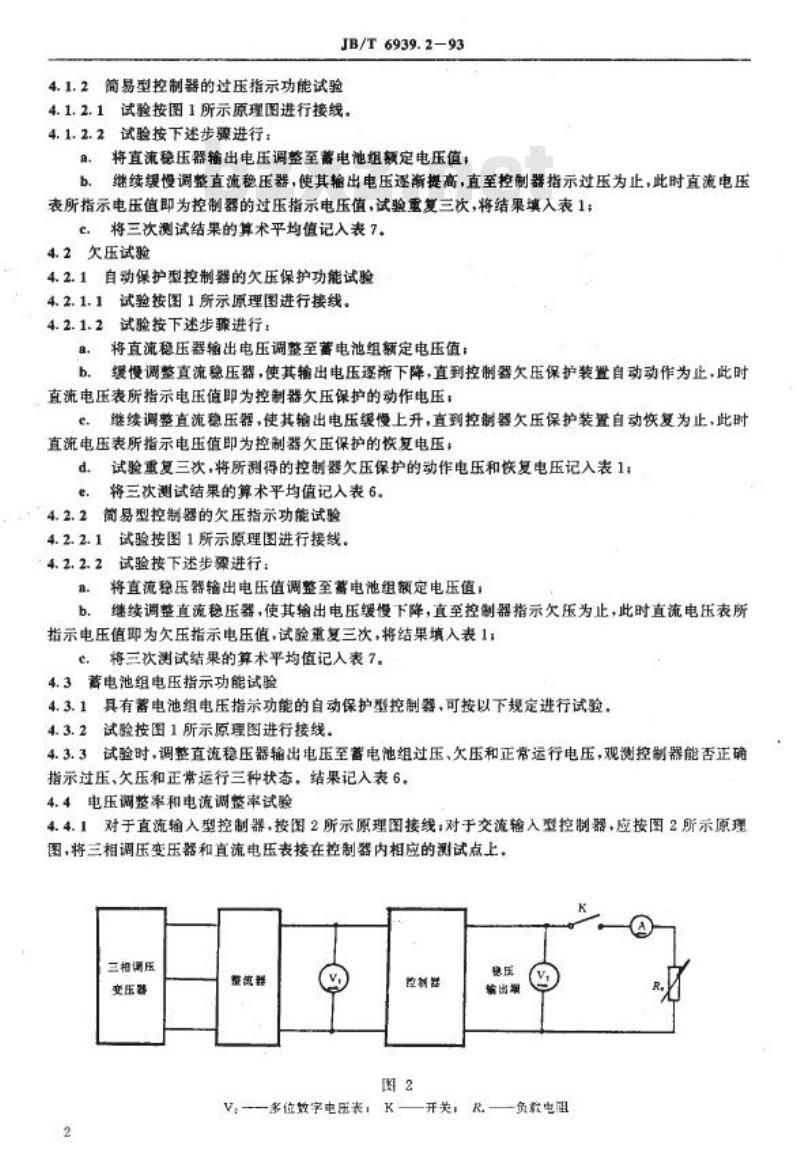

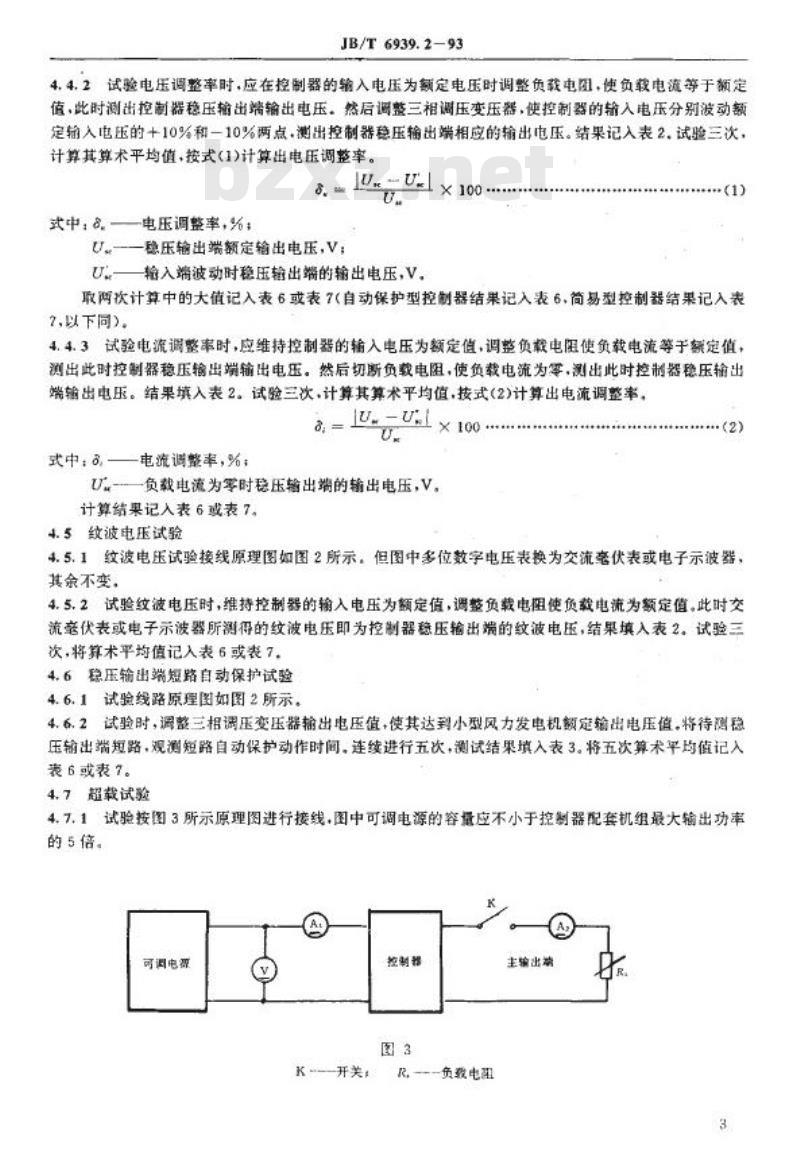

中华人民共和国机械行业标准 小型风力发电机组用控制器试验方法 标准编号：JB/T 6939.293 发布：1993-07-29 实施：1994-01-01 1 主题内容与适用范围 本标准规定了充电型小型风力发电机组用控制器的试验条件、试验内容和试验方法。本标准适用于充电型小型风力发电机组用控制器产品（以下简称控制器）。 2 引用标准 - GB2423.1 电工电子产品基本环境试验规程试验A：低温试验方法 - GB2423.2 电工电子产品基本环境试验规程试验B：高温试验方法 - GB2423.10 电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法 3 试验条件 3.1 控制器的全部试验应在常温环境下进行，除非有特殊要求。 3.2 试验用仪器和仪表应经校验合格，并在检定周期内使用，其精度等级见附录A（参考件）。 4 试验内容和方法 4.1 过压试验 4.1.1 自动保护型控制器过压保护功能试验 - 试验按图1原理图进行接线。使用直流稳压器，其最高输出电压应不小于蓄电池组允许过压值的1.2倍。 - 步骤： a. 将稳压器输出电压调整至蓄电池组额定电压值，缓慢上升，直至控制器过压保护动作，此时电压表指示为动作电压。 b. 缓慢下降电压，直至控制器过压保护恢复，此时电压表指示为恢复电压。 c. 试验重复三次，将动作电压和恢复电压记录入表1。 d. 三次结果算术平均值记入表6。 4.1.2 简易型控制器过压指示功能试验 - 按图1接线，逐步提高直流稳压器输出电压，直至控制器指示过压为止，记录电压值。 - 试验重复三次，将结果记录入表1，并算术平均值记入表7。 4.2 欠压试验 4.2.1 自动保护型控制器欠压保护功能试验 - 按图1接线，将直流稳压器输出调整至额定电压值，缓慢下降，直至欠压保护动作，记录动作电压。 - 缓慢上升，直至保护装置恢复，记录恢复电压。 - 试验重复三次，平均值记入表6。 4.2.2 简易型控制器欠压指示功能试验 - 按图1接线，缓慢下降直流稳压器输出，直至欠压指示动作，记录电压。 - 试验重复三次，平均值记入表7。 4.3 蓄电池组电压指示功能试验 - 具有电压指示功能的自动保护型控制器，按图1接线。 - 调整直流稳压器输出至电池组过压、欠压及正常电压，观测控制器是否正确指示各状态，结果记入表6。 4.4 电压调整率和电流调整率试验 4.4.1 对直流输入型控制器，按图2原理图接线；对交流输入型控制器，使用三相调压变压器和直流电压表接在控制器测试点上。 4.4.2 电压调整率试验：在控制器输入为额定电压时调整负载至额定电流，测稳压输出电压；然后输入电压波动±10%，测输出电压，结果记录入表2，试验三次取平均值。
