【机械行业标准(JB)】 牧草捡拾器 弹齿

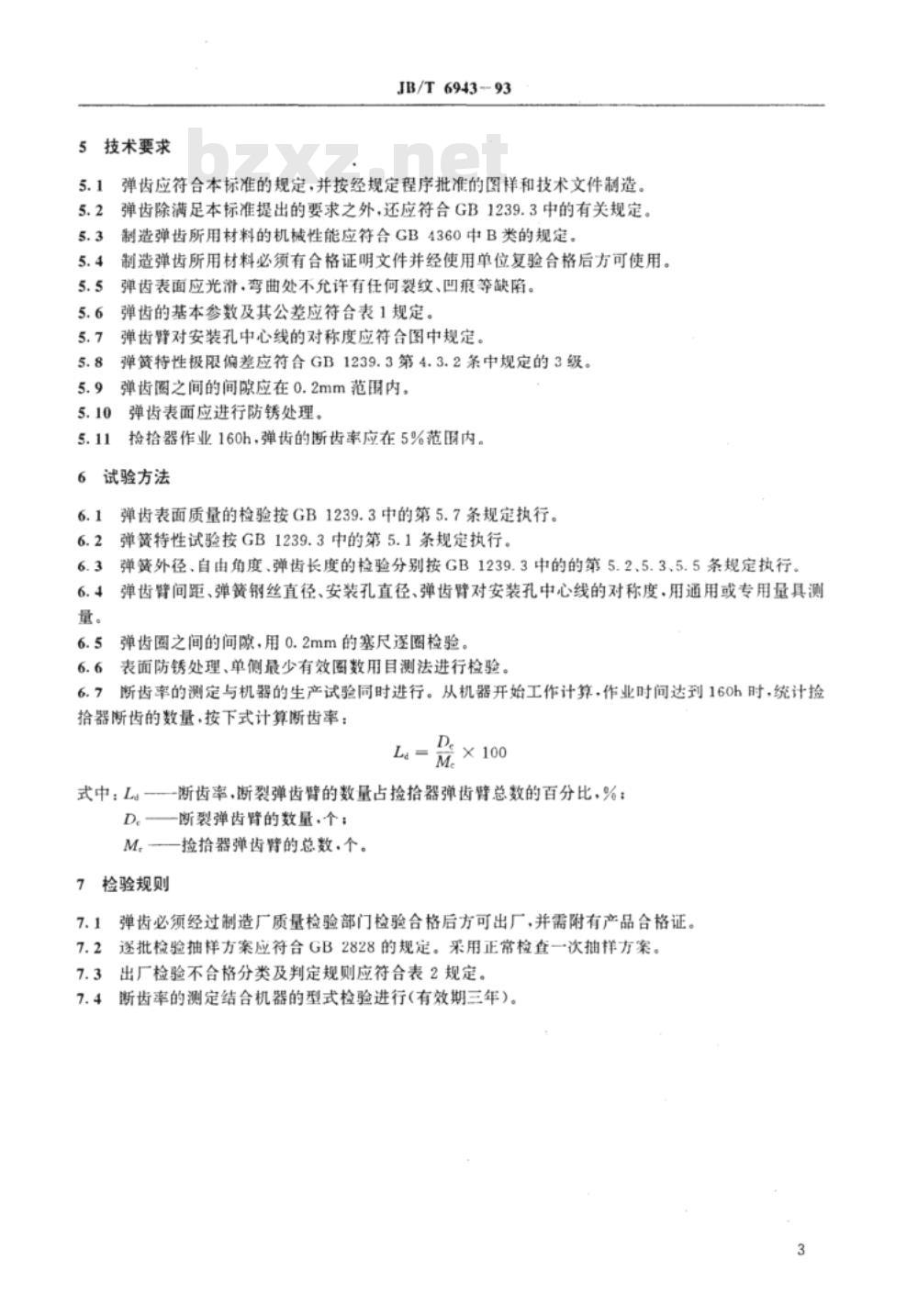

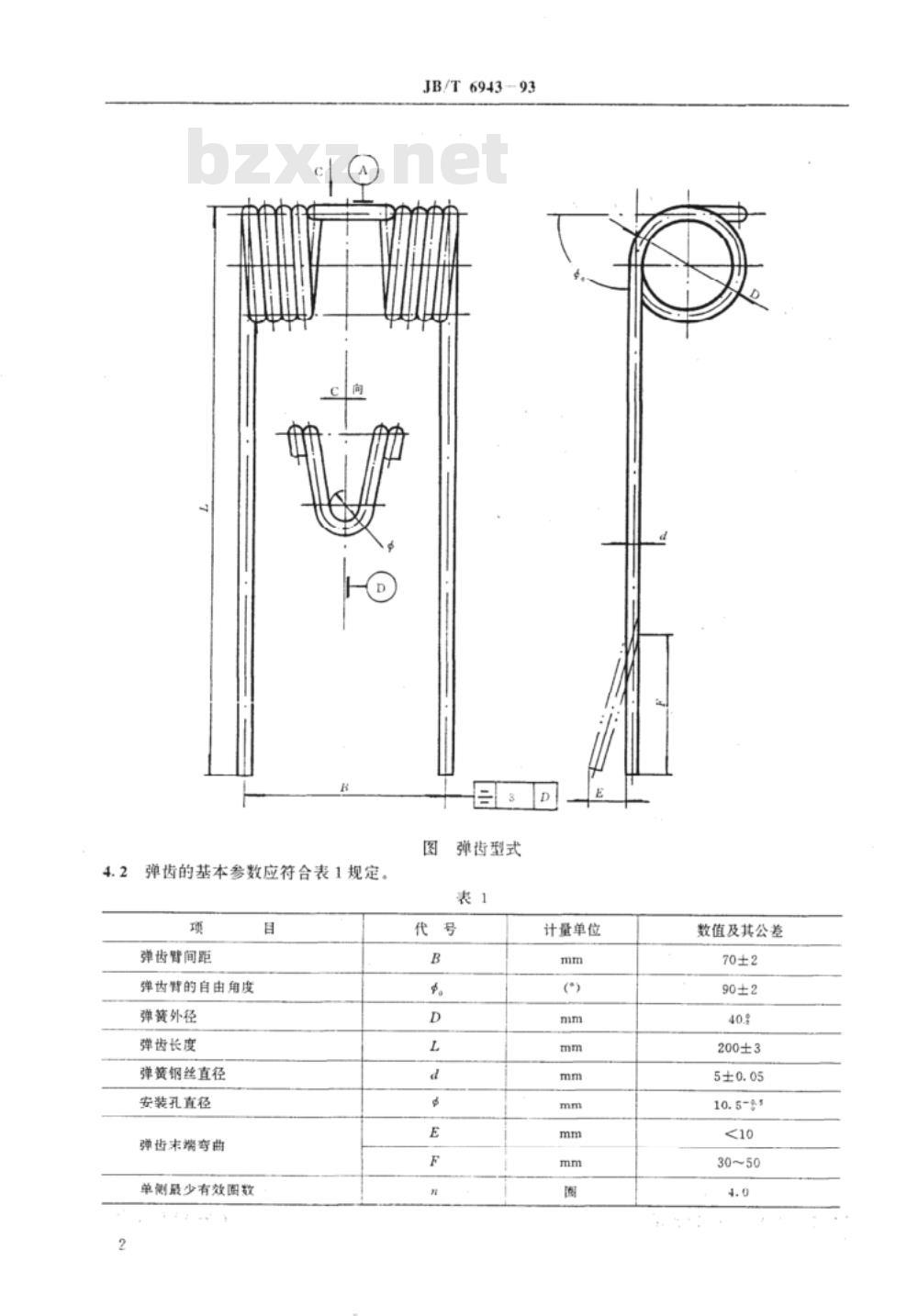

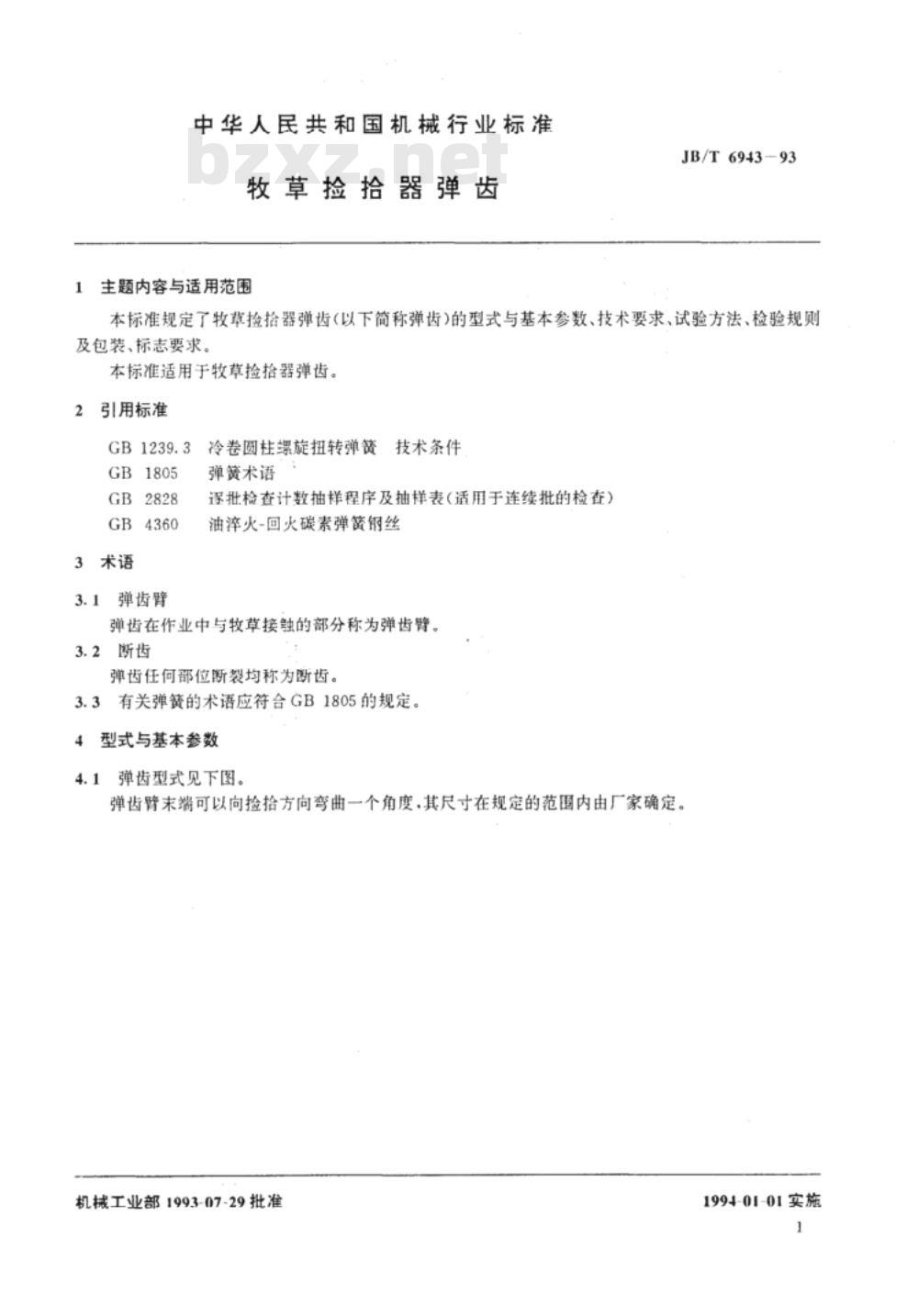

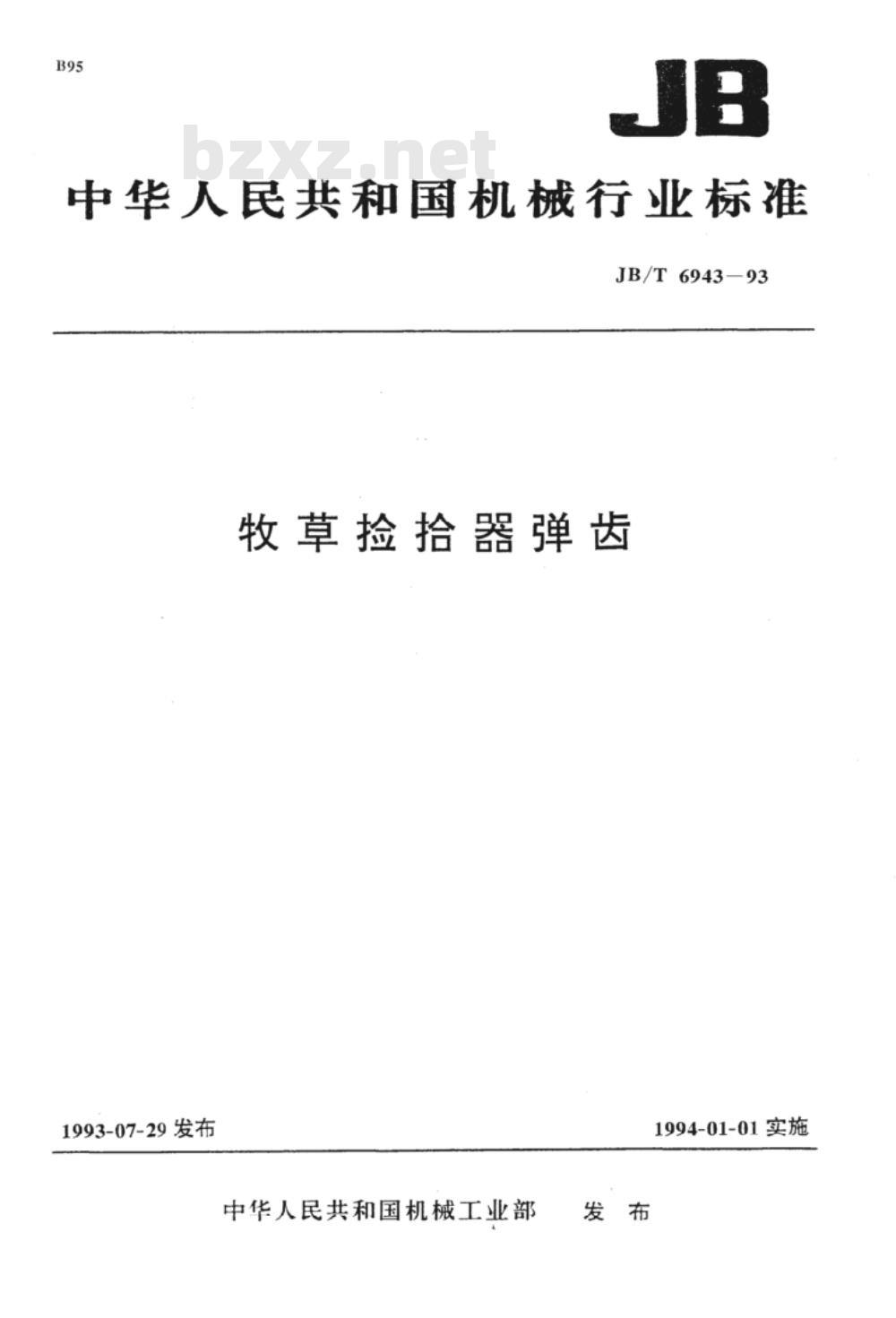

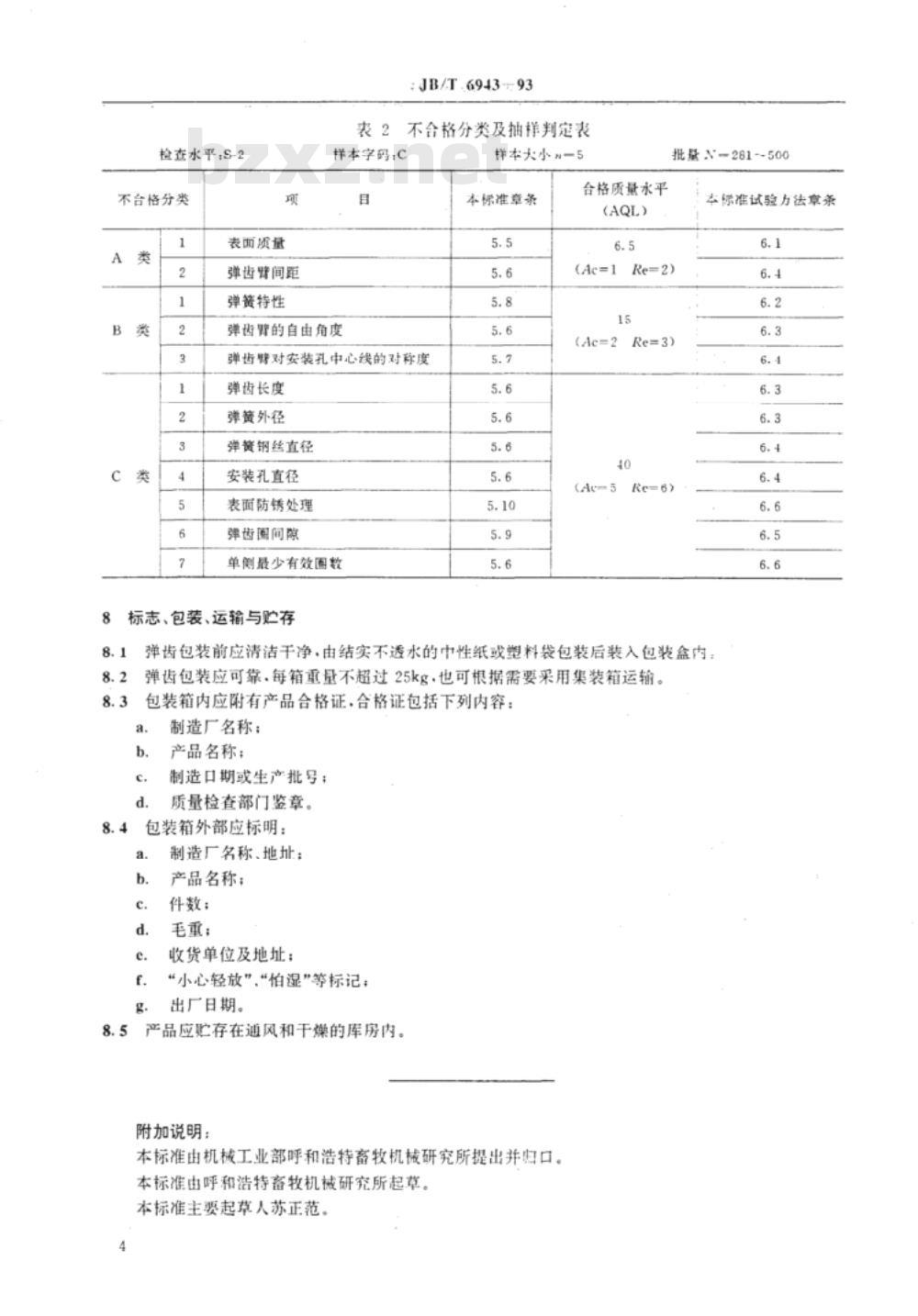

中华人民共和国机械行业标准 JB/T6943-93 牧草捡拾器弹齿 发布单位：中华人民共和国机械工业部 发布日：1993-07-29 实施日：1994-01-01 1 主题内容与适用范围 本标准规定了牧草捡拾器弹齿（以下简称弹齿）的型式与基本参数、技术要求、试验方法、检验规则及包装、标志要求。本标准适用于牧草捡拾器使用的弹齿。 2 引用标准 GB1239.3 冷卷圆柱螺旋扭转弹簧技术条件 GB1805 弹簧术语 GB2828 逐批检查计数抽样程序及抽样表 GB4360 油淬火-回火碳素弹簧钢丝 3 术语 3.1 弹齿臂 弹齿在作业中与牧草接触的部分称为弹齿臂。 3.2 断齿 弹齿任何部位断裂均称为断齿。 3.3 有关弹簧的术语应符合GB1805的规定。 4 型式与基本参数 4.1 弹齿型式 弹齿型式见图，弹齿臂末端可向捡拾方向弯曲一个角度，其尺寸由厂家在规定范围内确定。 4.2 弹齿的基本参数应符合表1规定。 表1 弹齿基本参数 代号 | 项目 | 单位 | 数值及公差 B | 弹齿臀间距 | mm | 70±2 D | 弹齿臂自由角度 | ° | 90±2 L | 弹簧外径 | mm | 40 d | 弹齿长度 | mm | 200±3 E | 弹簧钢丝直径 | mm | 5±0.05 安装孔直径 | mm | 10.5-9.5 弹齿末端弯曲 | mm | <10 单侧最少有效圈数 | 目 | 30~50 5 技术要求 5.1 弹齿应符合本标准规定，并按批准的图样和技术文件制造，同时满足GB1239.3有关规定。 5.2 制造材料机械性能应符合GB4360 B类要求，材料必须有合格证明并经复验合格方可使用。 5.3 弹齿表面应光滑，弯曲处不得有裂纹、凹痕等缺陷。 5.4 弹齿基本参数及公差应符合表1规定。 5.5 弹齿臂对安装孔中心线的对称度应符合图示规定。 5.6 弹簧特性极限偏差应符合GB1239.3第4.3.2条第3级。 5.7 弹齿圈间隙应在0.2 mm范围内。 5.8 弹齿表面应进行防锈处理。 5.9 捡拾器作业160 h后，弹齿断齿率应≤5%。 6 试验方法 6.1 弹齿表面质量检验按GB1239.3第5.7条执行。 6.2 弹簧特性试验按GB1239.3第5.1条执行。 6.3 弹簧外径、自由角度及弹齿长度检验按GB1239.3第5.2、5.3、5.5条执行。 6.4 弹齿臂间距、弹簧丝直径、安装孔直径及对称度用通用或专用量具测量。 6.5 弹齿圈间隙用0.2 mm塞尺逐圈检验。 6.6 表面防锈处理和单侧最少有效圈数用目测法检验。 6.7 断齿率测定与机器生产试验同时进行，作业时间达160 h时计算断齿率：L = (D/M)×100%，其中L为断齿率（%），D为断裂弹齿臂数量，M为弹齿臂总数。 7 检验规则 7.1 弹齿必须经制造厂质量检验部门检验合格方可出厂，并附产品合格证。 7.2 逐批检验抽样方案应符合GB2828规定，采用正常检查一次抽样方案。 7.3 出厂检验不合格分类及判定规则应符合表2。 7.4 断齿率测定结合机器型式检验进行，有效期三年。 8 标志、包装、运输与贮存 8.1 弹齿应按规定标志。 8.2 包装应保证运输安全并防潮、防锈。 8.3 运输与贮存应避免挤压、碰撞及高湿环境。
