【机械行业标准(JB)】 风力提水用拉杆泵 技术条件

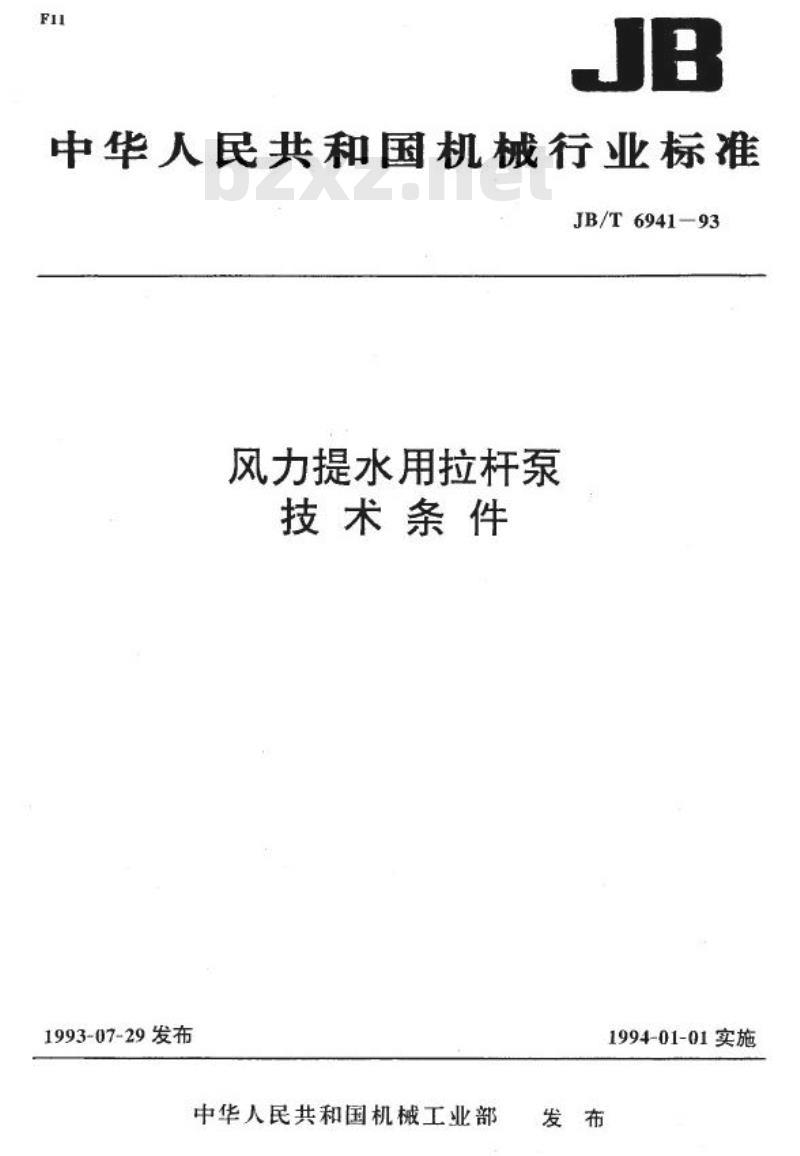

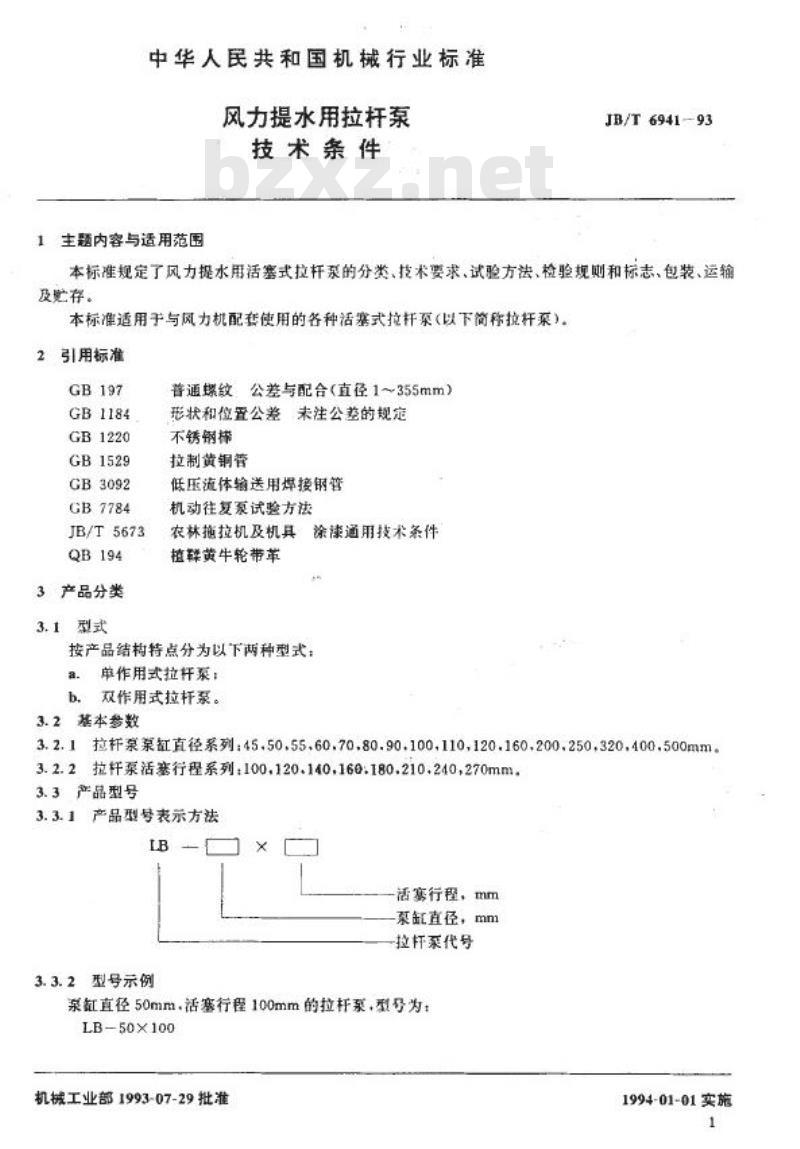

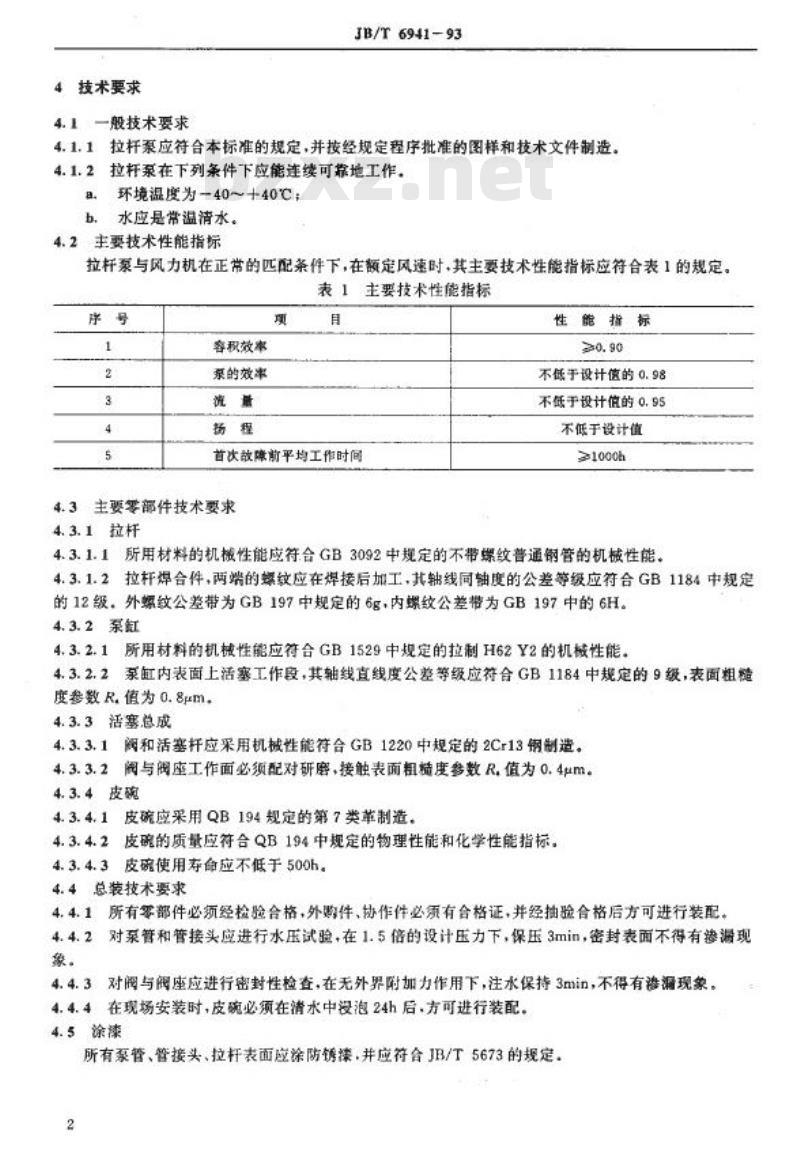

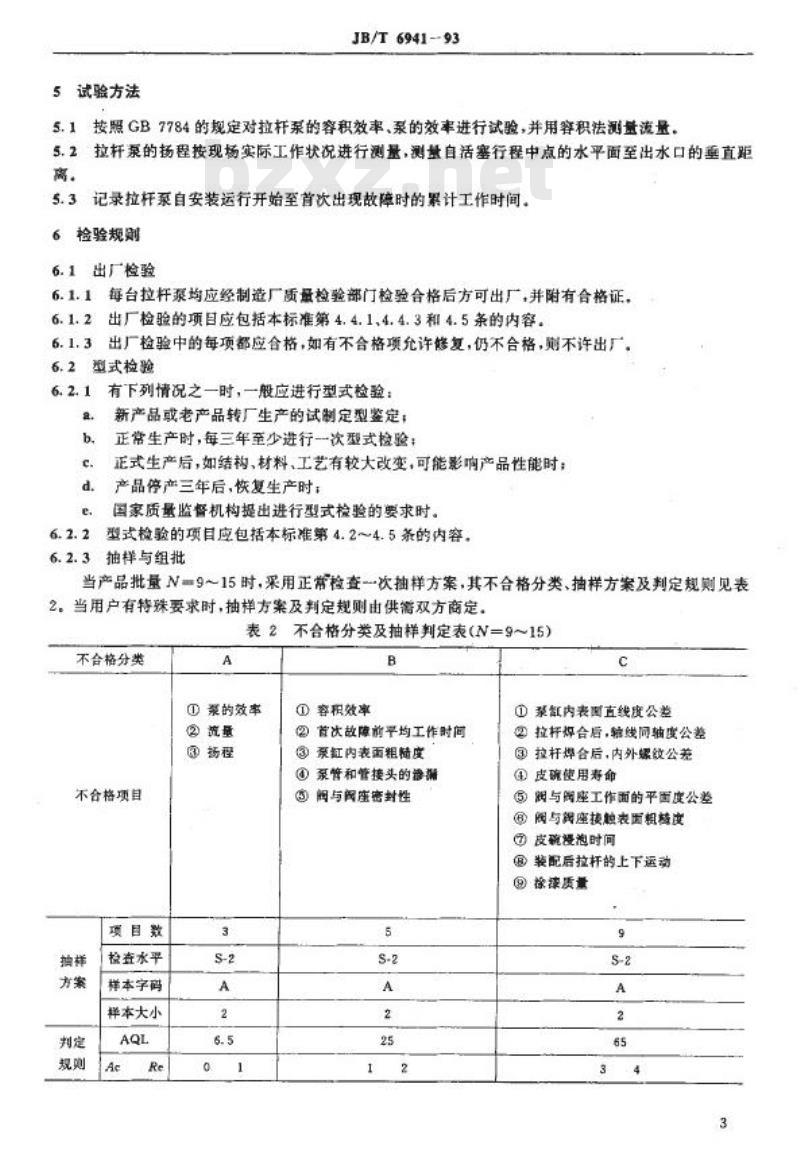

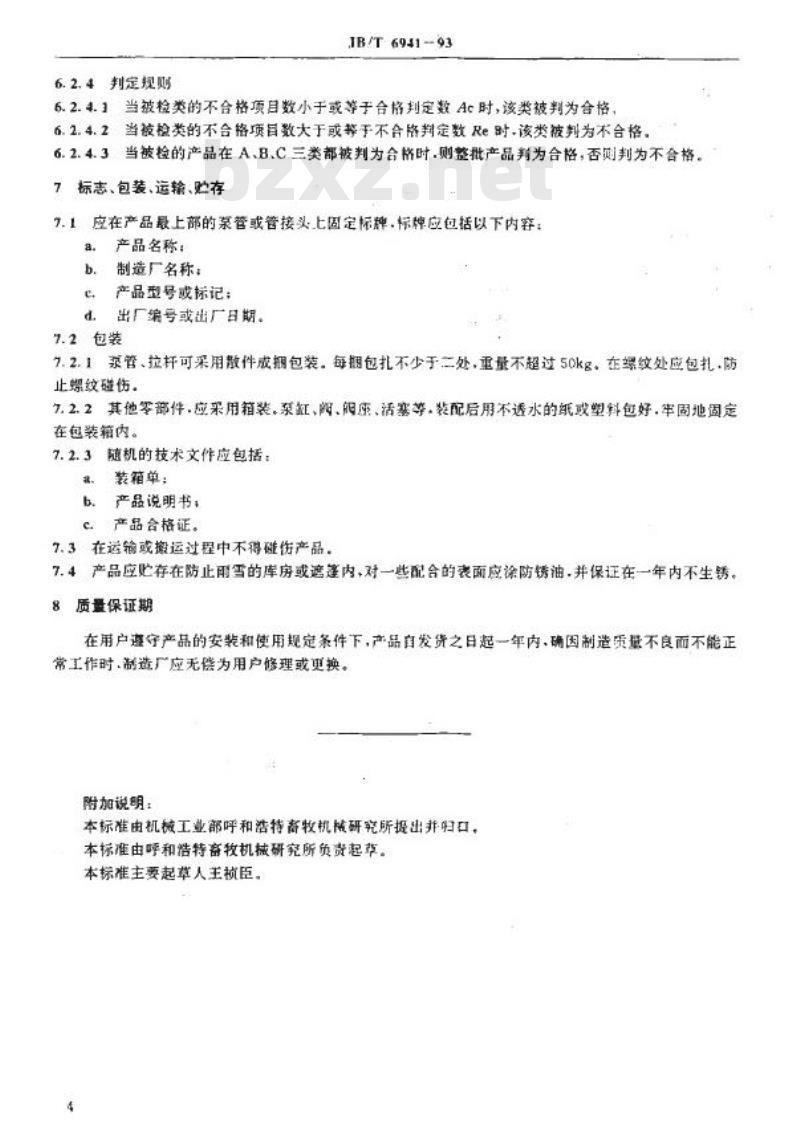

中华人民共和国机械行业标准 JB/T6941-93 风力提水用拉杆泵 技术条件 发布单位：中华人民共和国机械工业部 发布日：1993-07-29 实施日：1994-01-01 1 主题内容与适用范围 本标准规定了风力提水用活塞式拉杆泵的分类、技术要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于与风力机配套使用的各种活塞式拉杆泵（以下简称拉杆泵）。 2 引用标准 GB197 普通螺纹公差 GB1184 形状和位置公差 GB1220 阀及活塞杆材料标准 GB1529 拉制黄铜管机械性能 GB3092 不锈钢棒材料性能 GB7784 机动往复泵试验方法 JB/T5673 涂漆技术条件 QB194 皮革材料标准 3 产品分类 3.1 型式 按产品结构特点，拉杆泵分为单作用式和双作用式两种型式。 3.2 基本参数 3.2.1 拉杆缸直径系列：45, 50, 55, 60, 70, 80, 90, 100, 110, 120, 160, 200, 250, 320, 400, 500 mm。 3.2.2 拉杆泵活塞行程系列：100, 120, 140, 160, 180, 210, 240, 270 mm。 3.3 产品型号 3.3.1 产品型号表示方法：LB-拉杆泵代号-泵缸直径 mm × 活塞行程 mm。 3.3.2 型号示例：泵缸直径50 mm，活塞行程100 mm的拉杆泵型号为 LB-50×100。 4 技术要求 4.1 一般技术要求 4.1.1 拉杆泵应符合本标准规定，并按批准的图样和技术文件制造。 4.1.2 拉杆泵应在下列条件下连续可靠工作： a. 环境温度 -40～+40℃； b. 使用常温清水。 4.2 主要技术性能指标 拉杆泵与风力机匹配后，在额定风速下，其主要技术性能应符合表1规定。 4.3 主要零部件技术要求 4.3.1 拉杆 - 机械性能应符合GB3092普通钢管要求。 - 焊合件螺纹在焊接后加工，轴线同轴度公差符合GB1184第12级，外螺纹公差6g，内螺纹公差6H。 4.3.2 泵缸 - 材料机械性能符合GB1529 H62Y2要求。 - 活塞工作段轴线直线度公差GB1184第9级，表面粗糙度Rz 0.8μm。 4.3.3 活塞总成 - 阀与活塞杆材料为2Cr13钢，阀与阀座工作面配对研磨，接触面粗糙度Rz 0.4μm。 4.3.4 皮碗 - 使用QB194第7类革，物理化学性能符合标准，使用寿命≥500 h。 4.4 总装技术要求 - 所有零部件须检验合格，外购件有合格证并抽验合格。 - 泵管及接头进行1.5倍设计压力水压试验，保压3 min，无渗漏。 - 阀与阀座密封性检查，注水保持3 min，无渗漏。 - 现场安装时，皮碗应在清水中浸泡24 h后装配。 4.5 涂漆 泵管、管接头及拉杆表面涂防锈漆，符合JB/T5673规定。 5 试验方法 5.1 按GB7784进行容积效率及泵效率试验，液量用容积法测量。 5.2 扬程按现场实际工作状况测量，自活塞行程中点至出水口垂直距离。 5.3 记录拉杆泵自安装运行至首次故障的累计工作时间。 6 检验规则 6.1 出厂检验 6.1.1 每台拉杆泵经制造厂质量检验部门检验合格方可出厂，并附合格证。 6.1.2 检验项目包括第4.4.1、4.4.3和4.5条内容，每项合格，允许修复仍不合格不得出厂。
