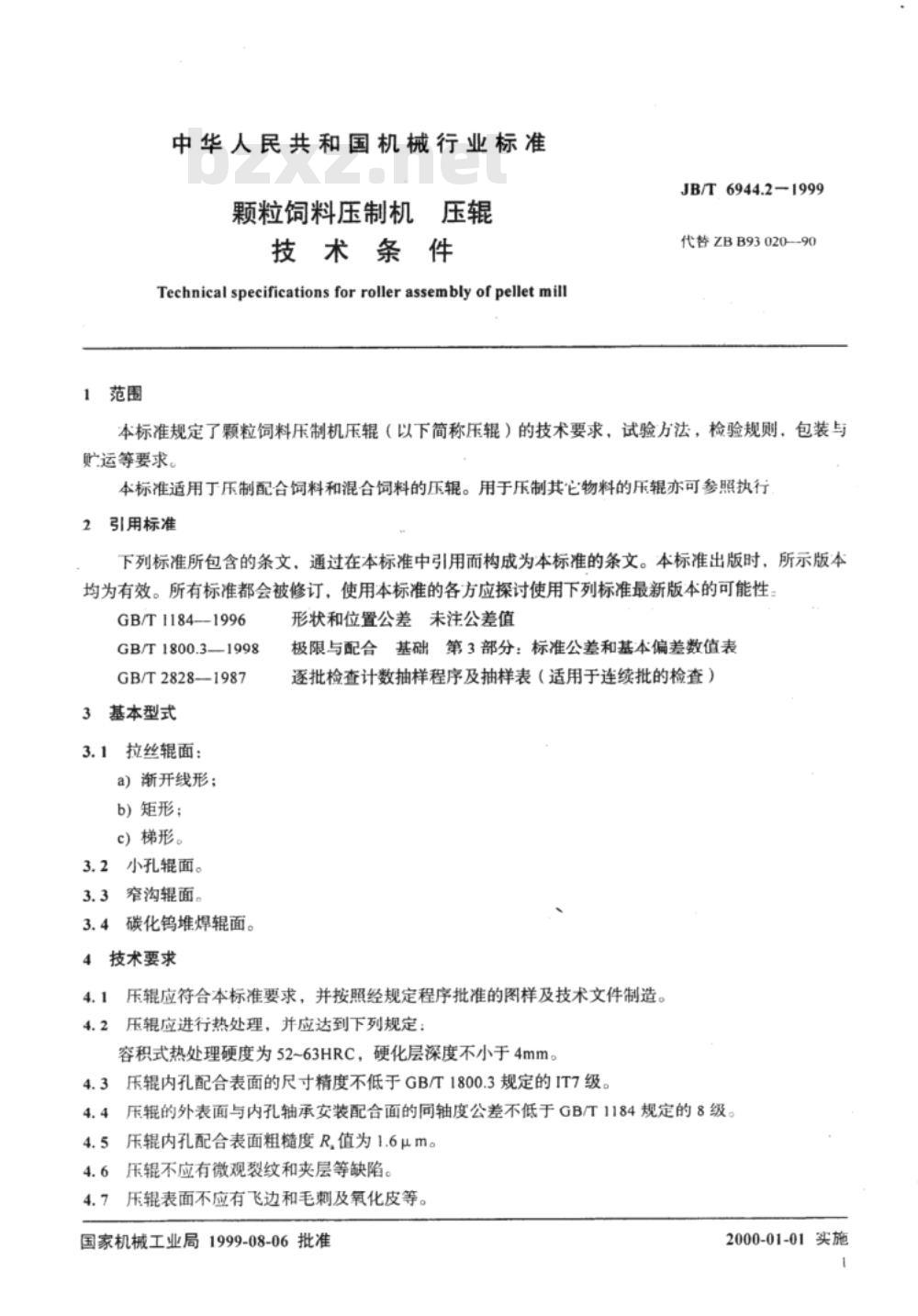

中华人民共和国机械行业标准 颗粒饲料压制机压辊 技术条件 JB/T 6944.2-1999 代替ZBB93020-90 本标准规定了颗粒饲料压制机压辊（以下简称压辊）的技术要求、试验方法、检验规则、包装与贮运等要求。 本标准适用于压制配合饲料和混合饲料的压辊。用于压制其他物料的压辊亦可参照执行。 引用标准：下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。使用本标准时，应探讨使用下列标准的最新版本：GB/T1184-1996, GB/T1800.3-1998, GB/T2828-1987。 3 基本型式 3.1 拉丝辊面： a) 渐开线形； b) 矩形； c) 梯形。 3.2 小孔辊面。 3.3 窄沟辊面。 3.4 碳化钨堆焊辊面。 4 技术要求 4.1 压辊应符合本标准要求，并按照经规定程序批准的图样及技术文件制造。 4.2 压辊应进行热处理，且应达到以下规定：容积式热处理硬度为52~63HRC，硬化层深度不小于4mm。 4.3 压辊内孔配合表面的尺寸精度不低于GB/T1800.3规定的IT7级。 4.4 压辊外表面与内孔轴承安装配合面的同轴度公差不低于GB/T1184规定的8级。 4.5 压辊内孔配合表面粗糙度R值为1.6μm。 4.6 压辊不应有微观裂纹和夹层等缺陷。 4.7 压辊表面不应有飞边和毛刺及氧化皮等。 4.8 压辊表面应涂防锈油。 4.9 压辊在正常工作情况下，工作时间不少于300小时。 5 试验方法 5.1 试验用仪器、仪表、量具、检测工具应经过检定。 5.2 用通用量具检查压辊的尺寸公差。用表面粗糙度比较样块检查压辊表面粗糙度。 5.3 每个压辊表面应在圆周表面三等分处3个部位打硬度，每个部位不少于2点。 5.4 用目测法检查4.6、4.7和4.8。 5.5 压辊的使用寿命可在用户进行考核，在额定工况下，累计压辊工作时间以小时计。 6 检验规则 6.1 出厂检验 成批生产的压辊，当批量范围N=91~150台时，按表1的规定进行出厂检验。 6.1.1 表1 项目 分类 抽样方案 判定规则 月 项目数 检查水平 样本大小 AQL Ac、Re A 4.2, 4.4 2 1.5 0, 1 6.1.2 压辊经制造厂质量检验部门检验合格后方可出厂。 6.2 型式检验 6.2.1 在下列情况之一时应进行型式检验：a) 更换新材质； b) 正常生产每两年； c) 正常生产后结构、工艺有较大改变时； d) 国家质量监督机构提出进行型式检验的要求时。 6.2.2 型式检验时，批量范围N=16~25台时，按表2的规定进行。 6.3 抽样方案 抽样检查按GB/T2828规定的正常检查一次抽样方案检查水平为一般检查水平I。样品应从成品库中随机抽取。 6.4 评定规则 项目 分类 项目数 检查水平 样本大小 AQL Ac、Re
