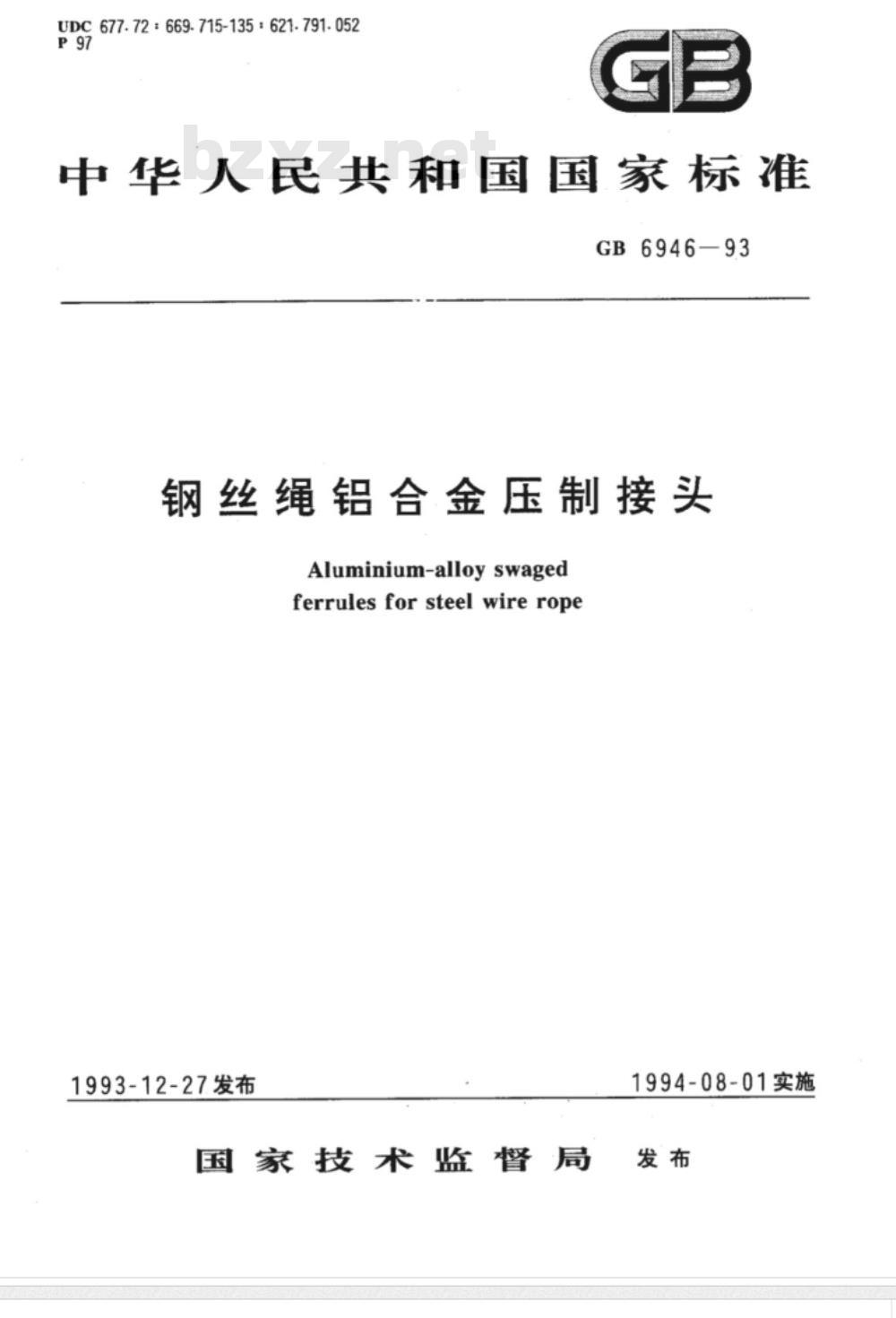

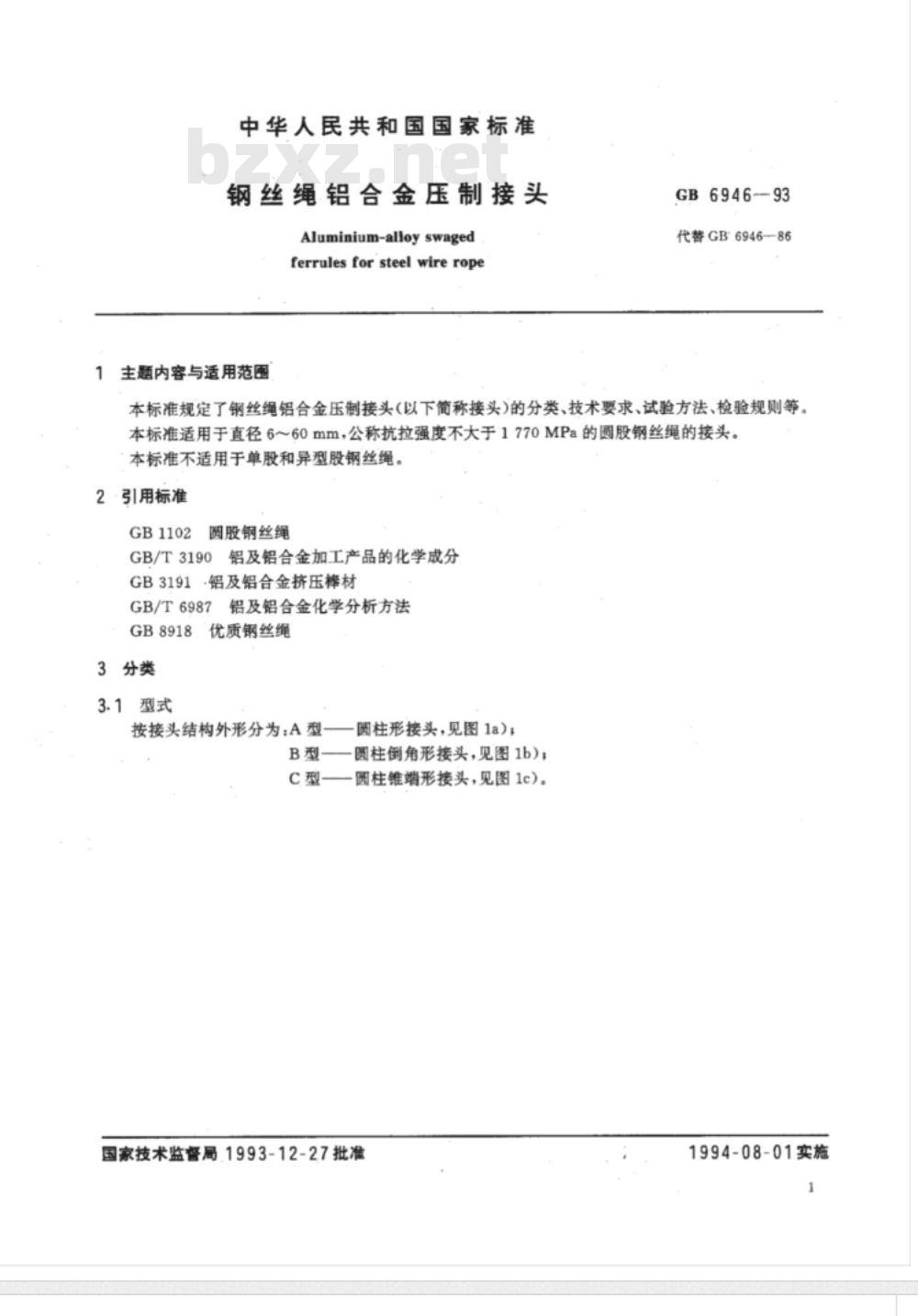

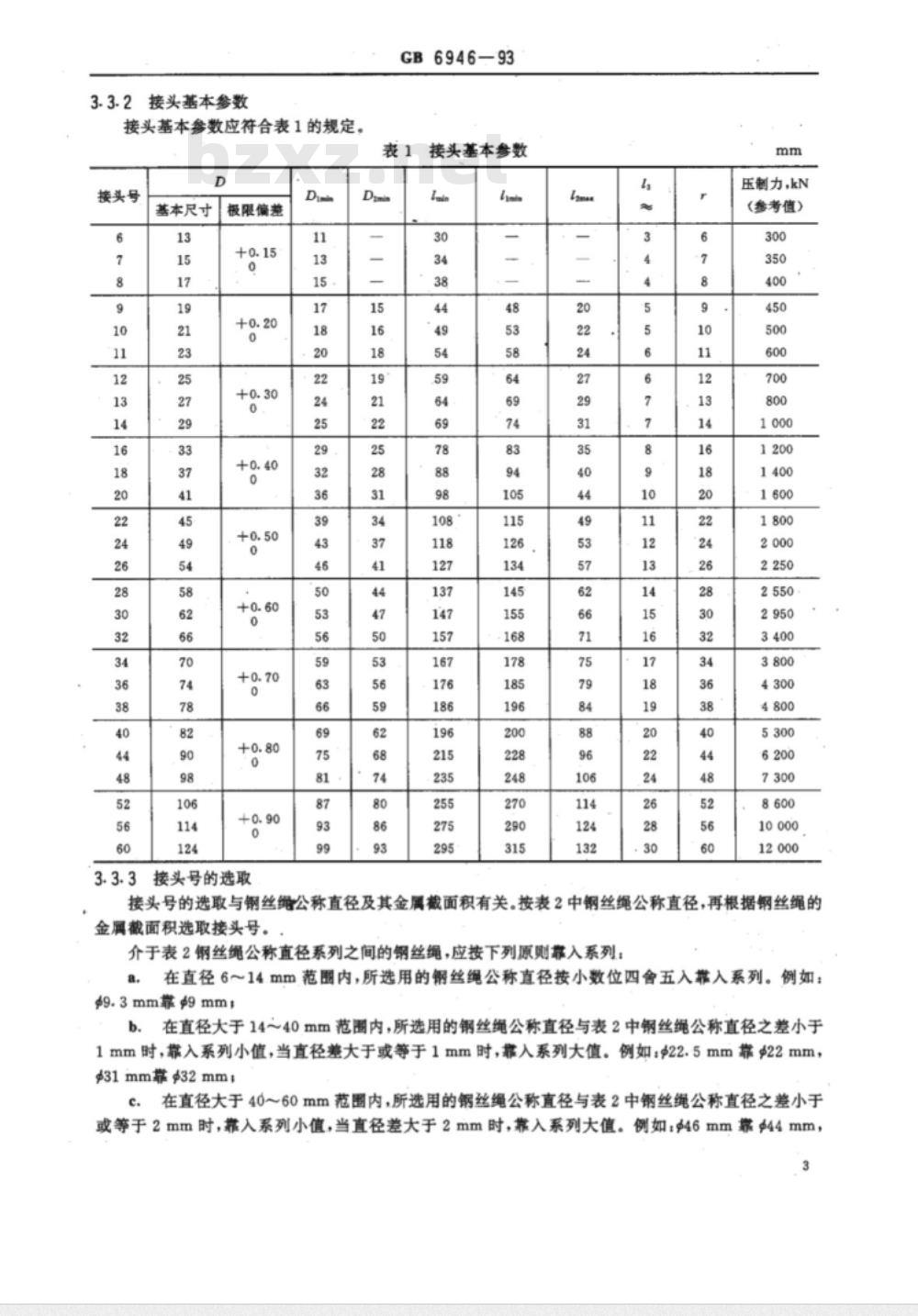

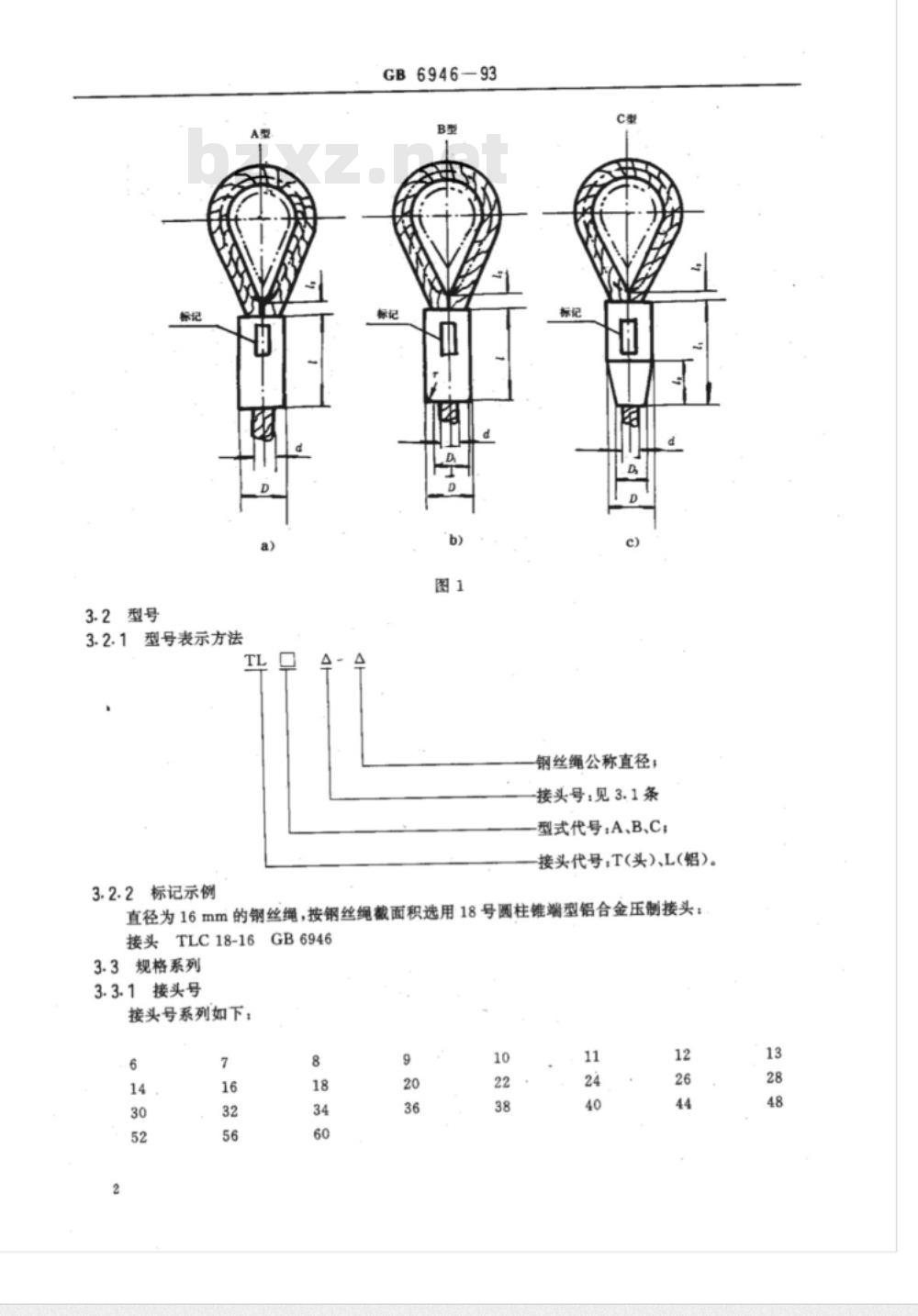

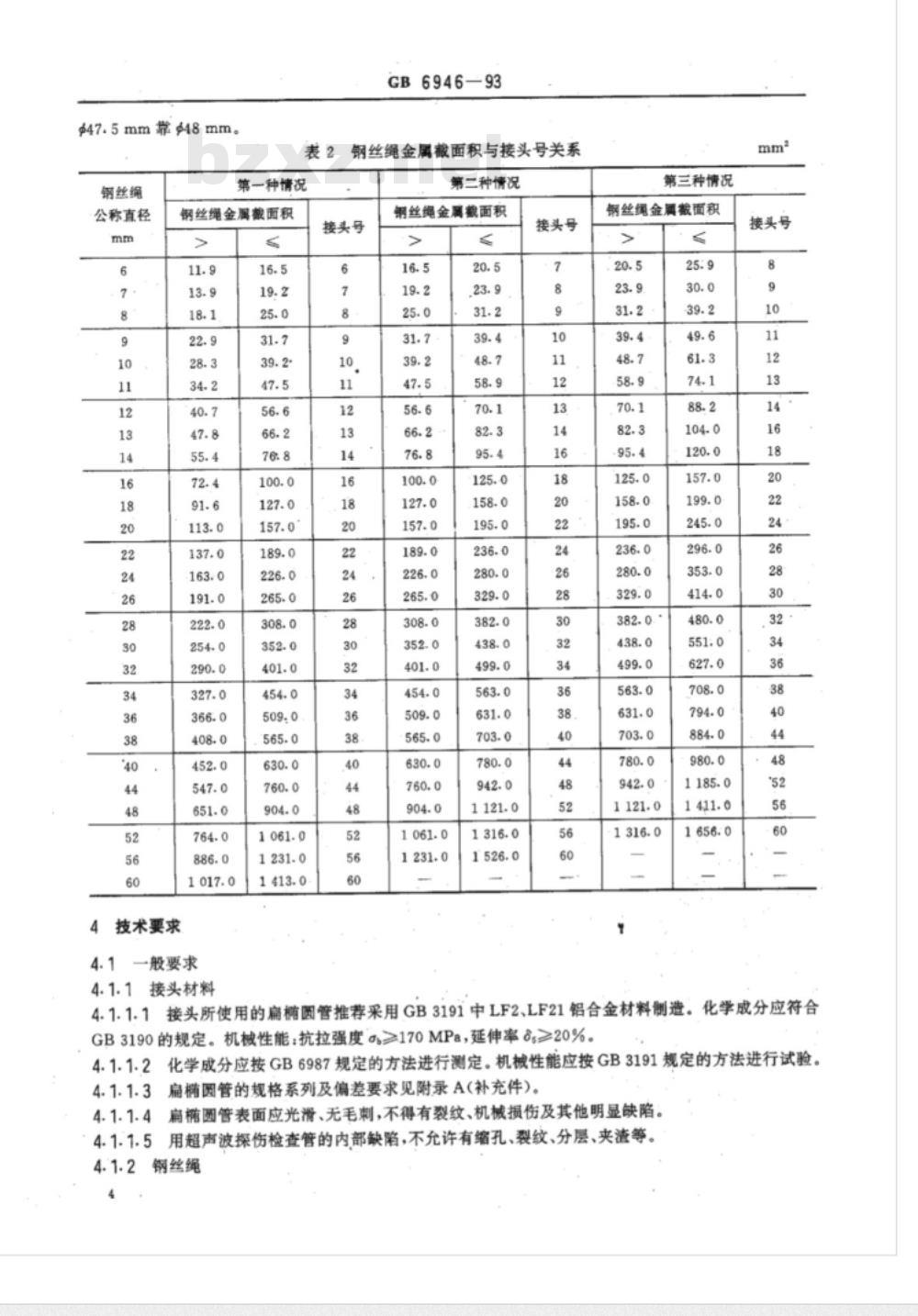

中华人民共和国国家标准 GB6946-93 钢丝绳铝合金压制接头 Aluminium-alloy swaged ferrules for steel wire rope 发布日期：1993-12-27 实施日期：1994-08-01 本标准规定了钢丝绳铝合金压制接头（以下简称接头）的分类、技术要求、试验方法、检验规则等。 本标准适用于直径6~60mm，公称抗拉强度不大于1770MPa的圆股钢丝绳的接头。本标准不适用于单股和异型股钢丝绳。 2 引用标准 本标准引用以下文件： GB1102 圆股钢丝绳 GB/T3190 铝及铝合金加工产品的化学成分 GB3191 铝及铝合金挤压棒材 GB/T6987 铝及铝合金化学分析方法 GB8918 优质钢丝绳 3 分类 3.1 型式 按接头结构外形分为： A型—圆柱形接头，见图1a）； B型—圆柱倒角形接头，见图1b）； C型—圆柱锥端形接头，见图1c）。 3.2 型号 3.2.1 型号表示方法 型号由三部分组成： 钢丝绳公称直径； 接头号（见3.1条）； 型式代号（A、B、C）。 接头代号：T（头）、L（铝）。 3.2.2 标记示例 直径为16mm的钢丝绳，按钢丝绳截面积选用18号圆柱锥端型铝合金压制接头：接头TLC18-16GB6946。 3.3 规格系列 3.3.1 接头号 接头号系列如下： 6, 7, 8, 9, 10, 11, 12, 13, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 44, 48, 52, 56, 60。 3.3.2 接头基本参数 接头基本参数应符合表1的规定。 3.3.3 接头号的选取 接头号系列及其基本尺寸见表1。 表1 接头号基本尺寸与极限偏差 接头号 D (mm) 基本尺寸 D (mm) 极限偏差 (+mm) 6 13 +0.15 7 15 +0.20 8 17 +0.30 9 19 +0.40 10 21 +0.50 11 23 +0.60 12 25 +0.70 13 27 +0.80 14 29 +0.90 16 33 +1.00 18 37 +1.00 20 41 +1.00 22 45 +1.00 24 49 +1.00 26 54 +1.00 28 58 +1.00 30 62 +1.00 32 66 +1.00 34 70 +1.00 36 74 +1.00 38 78 +1.00 40 82 +1.00 44 90 +1.00 48 98 +1.00 52 106 +1.00 56 114 +1.00 60 124 +1.00
