【机械行业标准(JB)】 焊接式三通管接头体

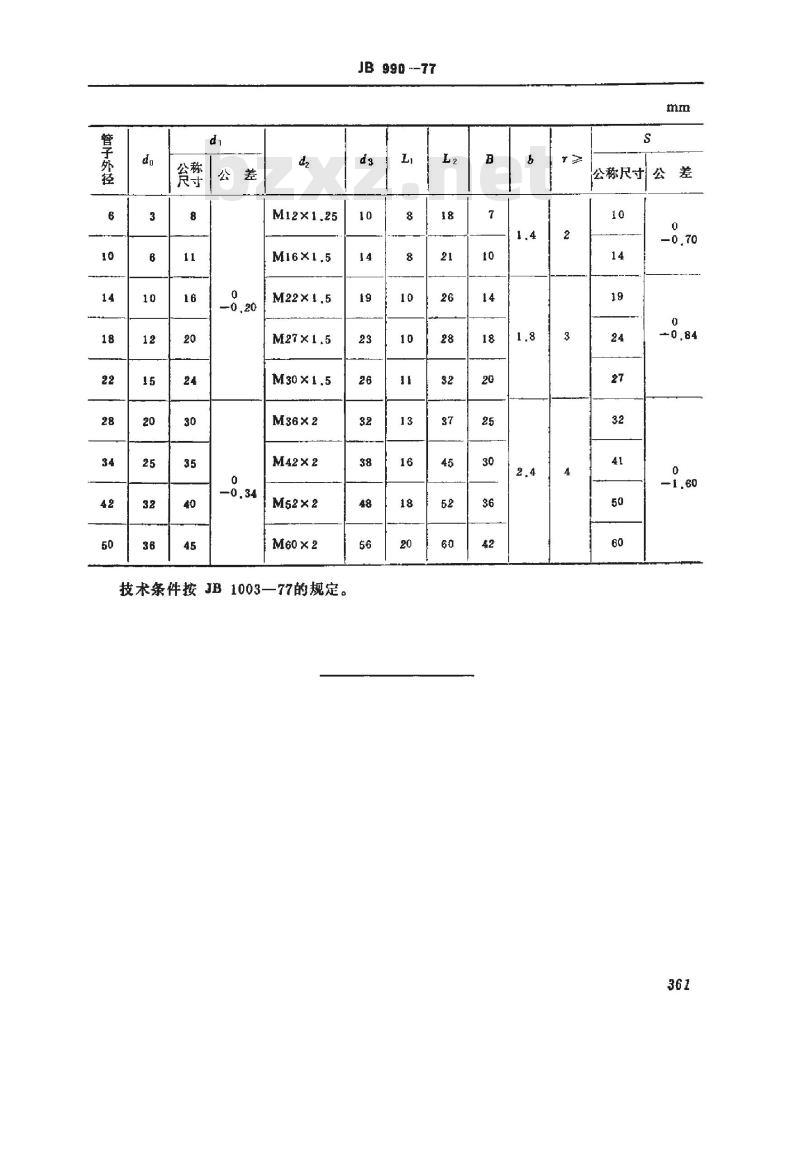

中华人民共和国第一机械工业部标准 JB990-77 《焊接式三通管接头体》 标记示例： 管子外径28 mm的三通管接头体标记为：接头体28JB990-77 本标准代替JB990-67，于1977年5月1日实施。 管子外径规格(mm)：10, 14, 18, 22, 28, 34, 42, 50 接头体对应尺寸 do(mm)：3, 10, 12, 15, 20, 25, 32, 36 接头体对应尺寸 d(mm)：8, 11, 16, 20, 24, 30, 35, 40, 45 螺纹尺寸 dz：M12×1.25, M16×1.5, M22×1.5, M27×1.5, M30×1.5, M36×2, M42×2, M52×2, M60×2 接头体对应尺寸 dg(mm)：10, 14, 19, 23, 26, 32, 38, 48, 56 长度 L(mm)：8, 8, 10, 10, 11, 13, 16, 18, 20 长度 L2(mm)：18, 21, 26, 28, 32, 37, 45, 52, 60 宽度 B(mm)：7, 10, 14, 18, 20, 25, 30, 36, 42 半径 r(mm)：4 公称尺寸(mm)：10, 14, 19, 24, 27, 32, 41, 50, 60 公差 S(mm)：0, -0.70, 0, -0.84, 0, -1.60 技术条件按 JB1003-77 的规定，包括材料选择、加工精度、公差控制及表面处理等，确保三通管接头体机械装配和使用安全可靠。
