【机械行业标准(JB)】 焊接式直通管接头体

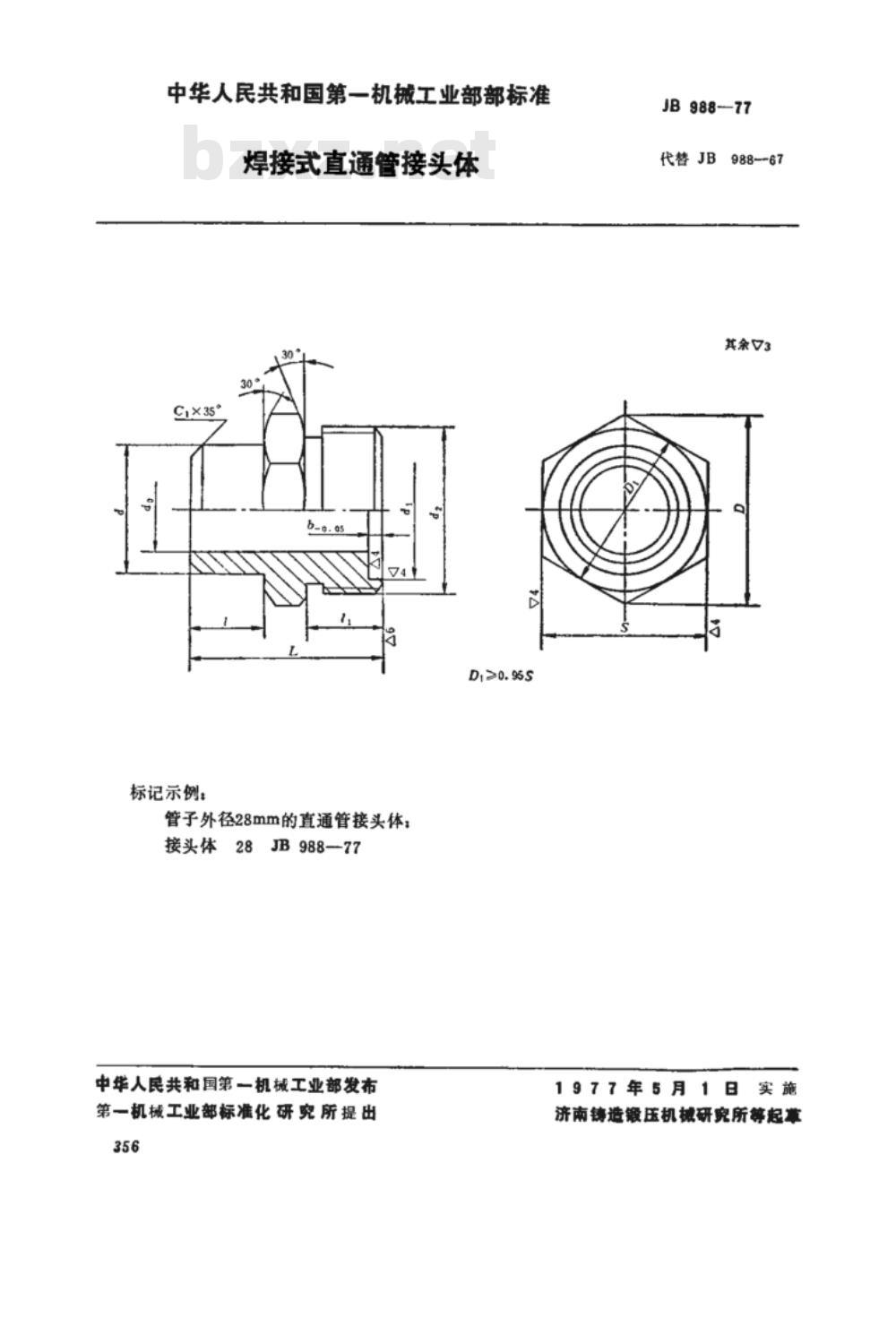

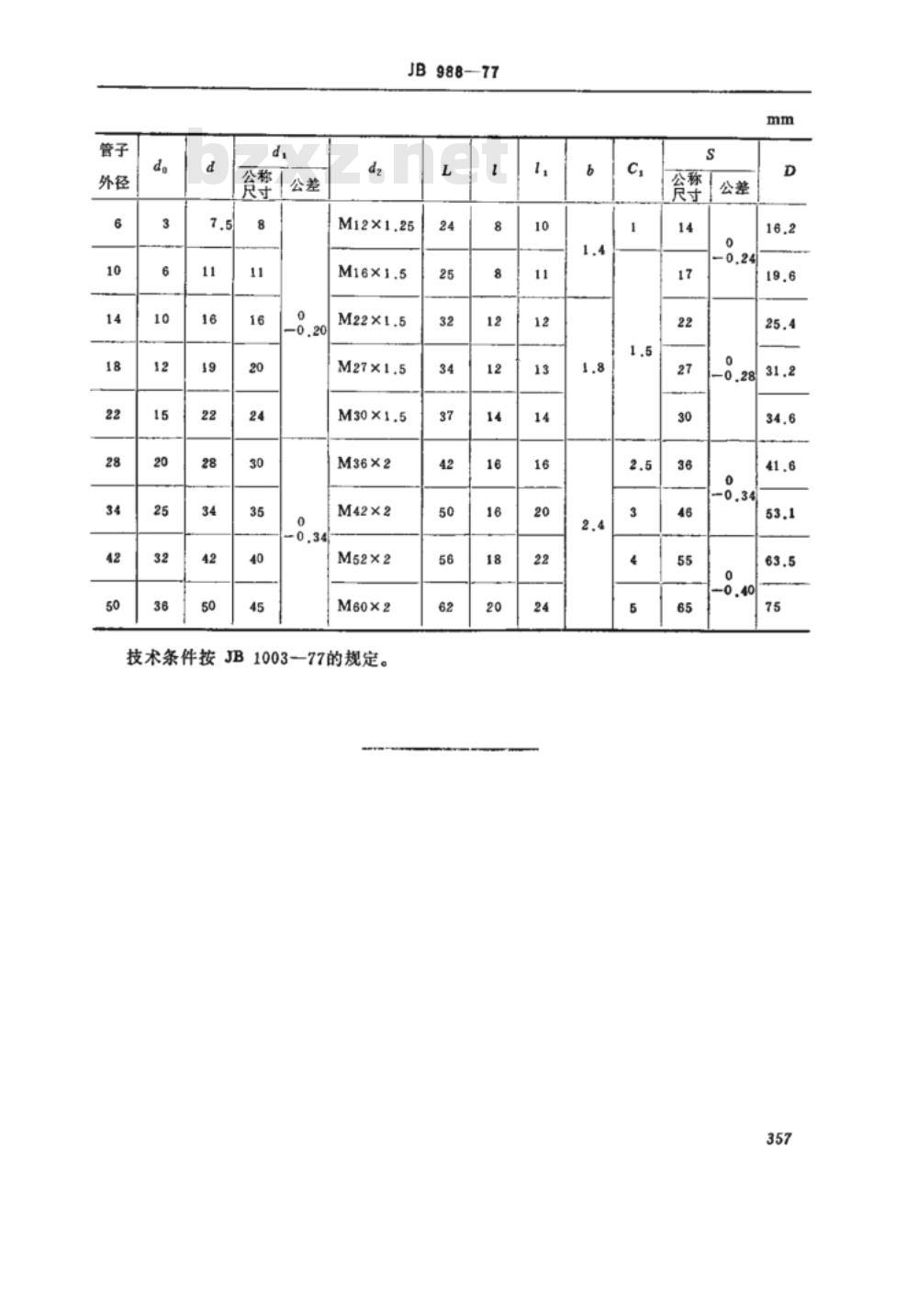

中华人民共和国第一机械工业部标准 JB988-77 《焊接式直通管接头体》 标记示例： 管子外径28 mm的直通管接头体标记为：接头体28JB988-77 本标准代替JB988-67，于1977年5月1日实施。 管子外径规格(mm)：6, 10, 14, 18, 22, 28, 34, 42, 50 接头体对应尺寸 ae(mm)：3, 6, 10, 12, 15, 20, 25, 32, 36 接头体对应尺寸 d1(mm)：7.5, 11, 16, 19, 22, 28, 34, 42, 50 接头体对应尺寸 d2(mm)：8, 11, 16, 20, 24, 30, 35, 40, 45 螺纹尺寸 L：M12×1.25, M16×1.5, M22×1.5, M27×1.5, M30×1.5, M36×2, M42×2, M52×2, M60×2 公差依据 JB1003-77 的规定： 公称尺寸 mm：16.2, 19.6, 25.4, 31.2, 34.6, 41.6, 53.1, 63.5, 75 对应公差 S(mm)：0, -0.24, 0, 0.28, 0, -0.34, 0 技术条件： 接头体应符合 JB1003-77 标准的技术要求，包括材料选择、加工精度、公差控制及表面处理等内容，保证机械装配和使用安全可靠。
