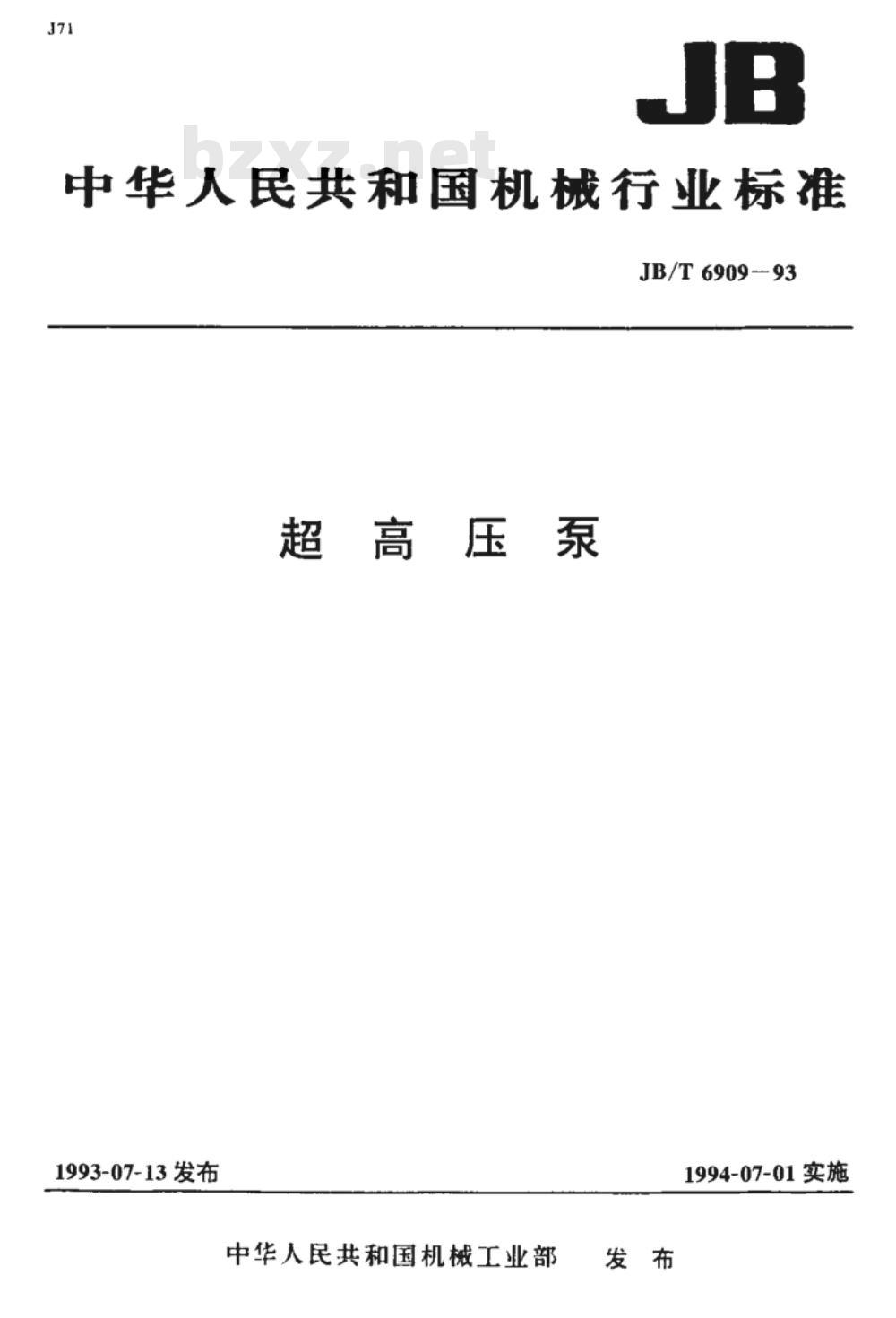

【机械行业标准(JB)】 超高压泵

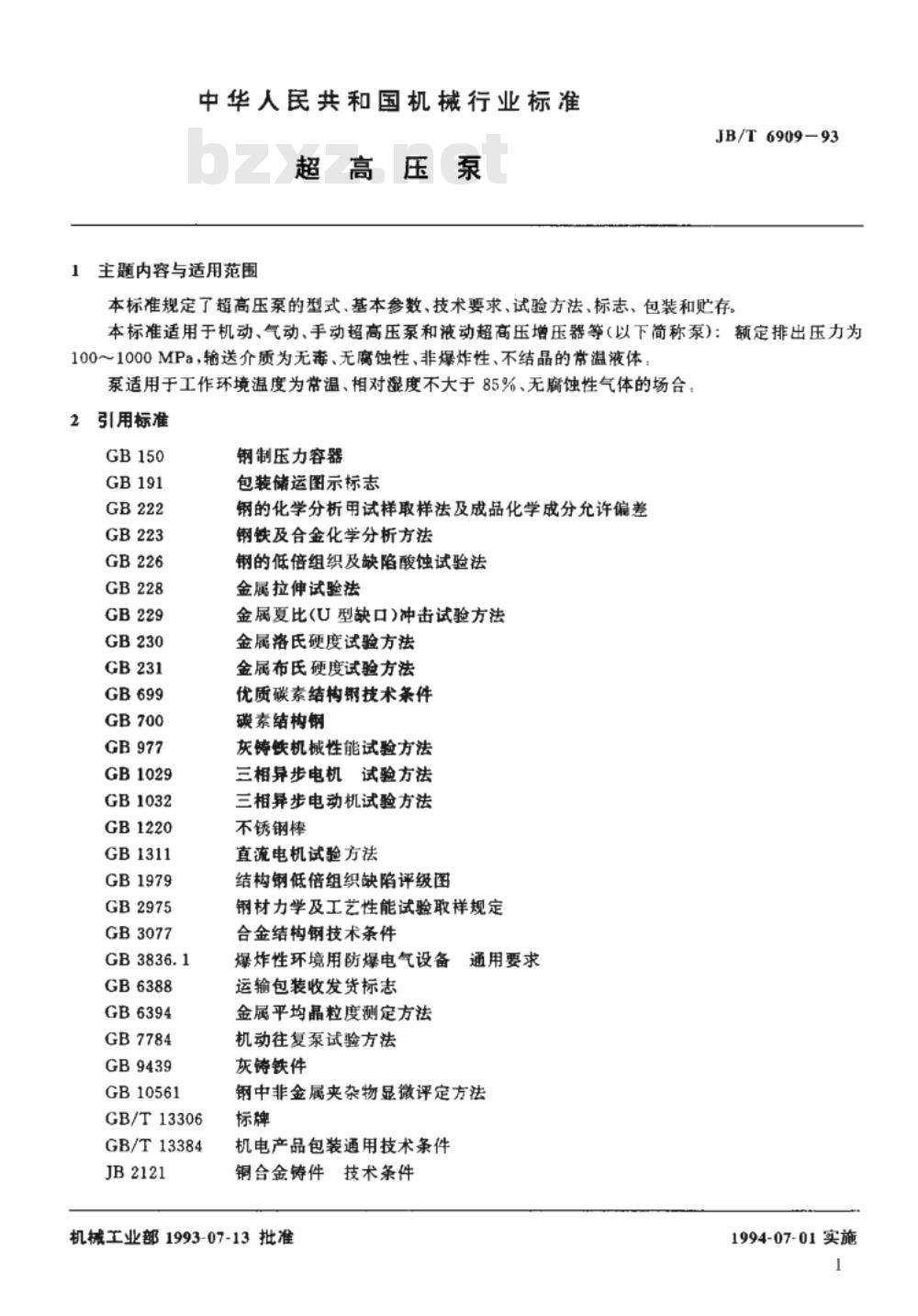

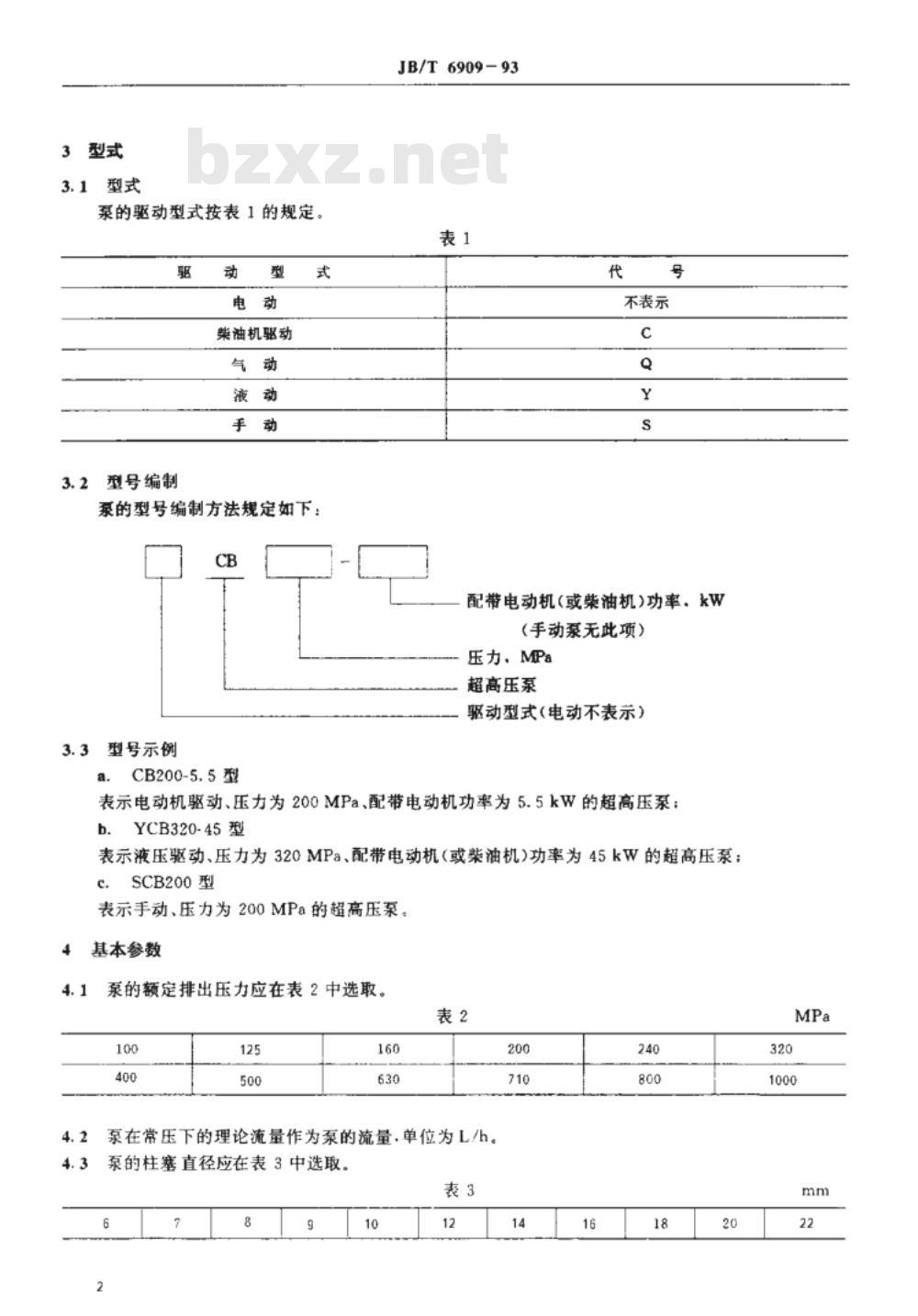

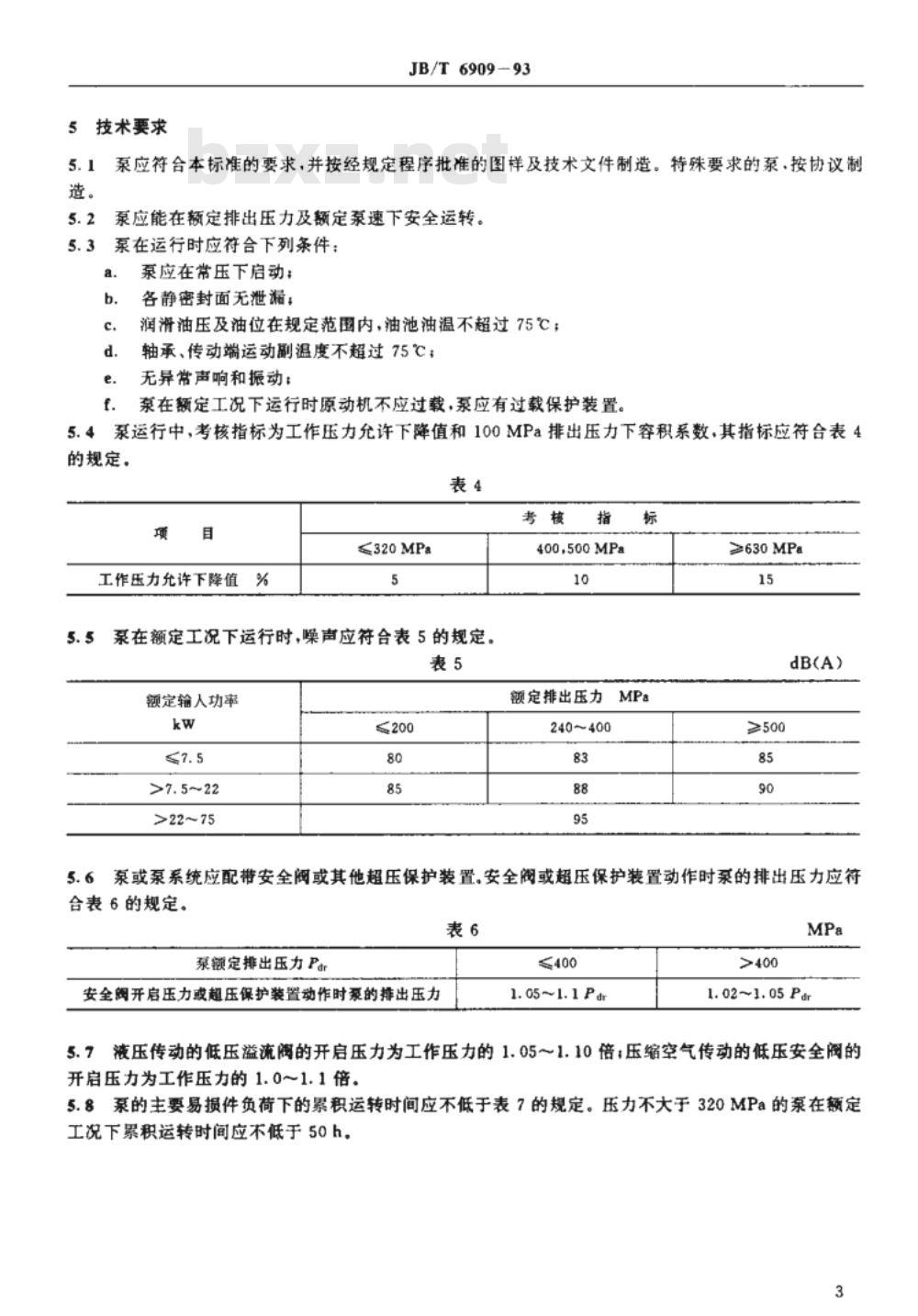

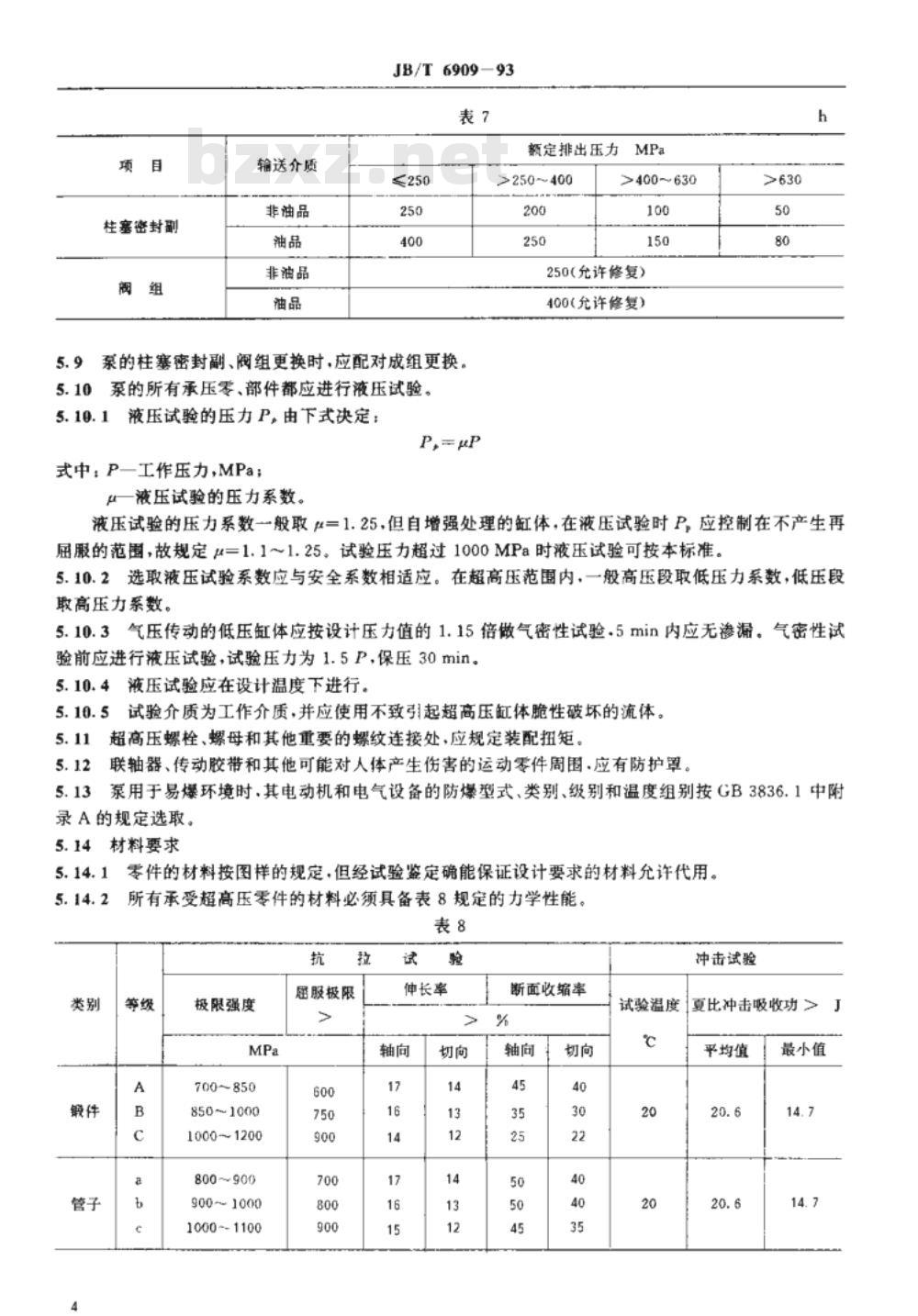

中华人民共和国机械行业标准 JB/T6909-93 《超高压泵 技术条件》 1 主题内容与适用范围 本标准规定了超高压泵的型式、基本参数、技术要求、试验方法、标志、包装和贮存要求。本标准适用于机动、气动、手动超高压泵和液动超高压增压器等（以下简称“泵”），额定排出压力为100~1000 MPa，输送介质为无毒、无腐蚀性、非爆炸性、不结晶的常温液体。泵适用于工作环境温度为常温，相对湿度不大于85%，无腐蚀性气体的场合。 2 规范性引用文件 本标准引用了以下标准：GB150、GB191、GB222、GB223、GB226、GB228、GB229、GB230、GB231、GB699、GB700、GB977、GB1029、GB1032、GB1220、GB1311、GB1979、GB2975、GB3077、GB3836.1、GB6388、GB6394、GB7784、GB9439、GB10561、GB/T13306、GB/T13384、JB2121。 3 型式 3.1 泵的驱动型式按表1规定。 3.2 型号编制方法： - CB200-5.5型：电动驱动，压力200 MPa，电动机功率5.5 kW - YCB320-45型：液压驱动，压力320 MPa，配带电动机或柴油机功率45 kW - SCB200型：手动驱动，压力200 MPa 表1 驱动型式代号示例 驱动型式: 电动、柴油机驱动、气动、液动、手动 压力(MPa): 按表2选取 配带电动机功率(kW): 手动泵无此项 4 基本参数 泵的额定排出压力应在表2中选取。泵在常压下的理论流量单位为L/h，柱塞直径按表3选取。 表2 额定排出压力(MPa) 100, 125, 160, 200, 240, 320, 400, 500, 630, 800, 1000 表3 柱塞直径(mm) 6, 8, 9, 10, 12, 14, 16, 18, 20, 22 5 技术要求 5.1 泵应符合本标准要求，并按经批准的图样及技术文件制造。特殊要求泵按协议制泵。 5.2 泵应能在额定排出压力及额定泵速下安全运转。 5.3 运行条件： - 常压下启动 - 各静密封面无泄漏 - 润滑油压力及油位在规定范围内，油池油温不超过75℃ - 轴承、传动端运动副温度不超过75℃，无异常声响和振动 - 额定工况下原动机不应过载，泵应有过载保护装置 5.4 运行考核指标为工作压力允许下降值和100 MPa排出压力下容积系数，应符合表4规定。 表4 工作压力允许下降值(%) 320 MPa: 5 400, 500 MPa: 10 ≥630 MPa: 15 5.5 泵运行噪声应符合表5规定。 表5 额定输入功率与噪声(dB(A)) ≤7.5 kW: 80 >7.5~22 kW: 85 >22~75 kW: 88 200~400 MPa: 83~88 ≥500 MPa: 85~95 5.6 泵或泵系统应配带安全阀或其他超压保护装置，动作时排出压力应符合表6规定。
