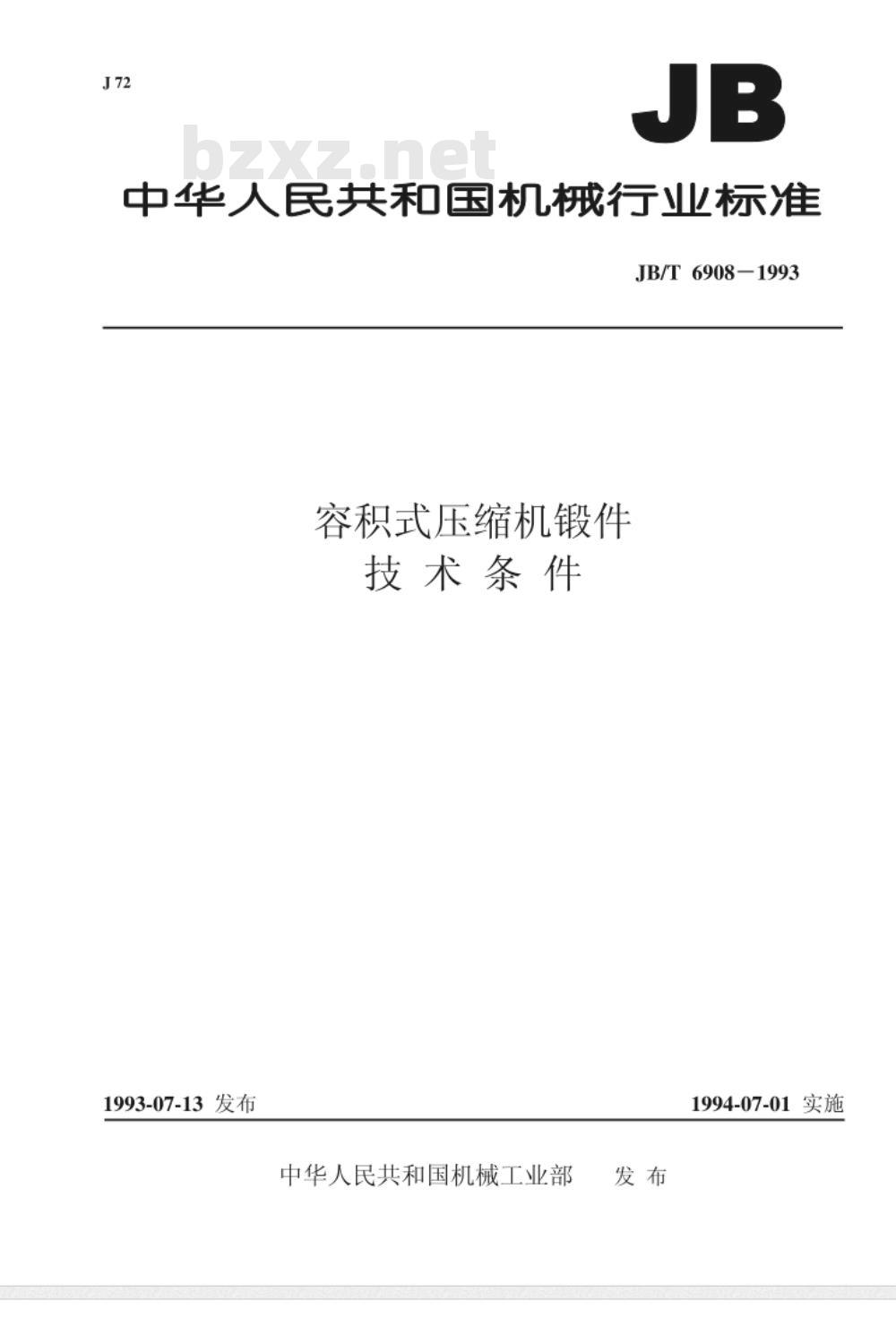

【机械行业标准(JB)】 容积式压缩机锻件 技术条件

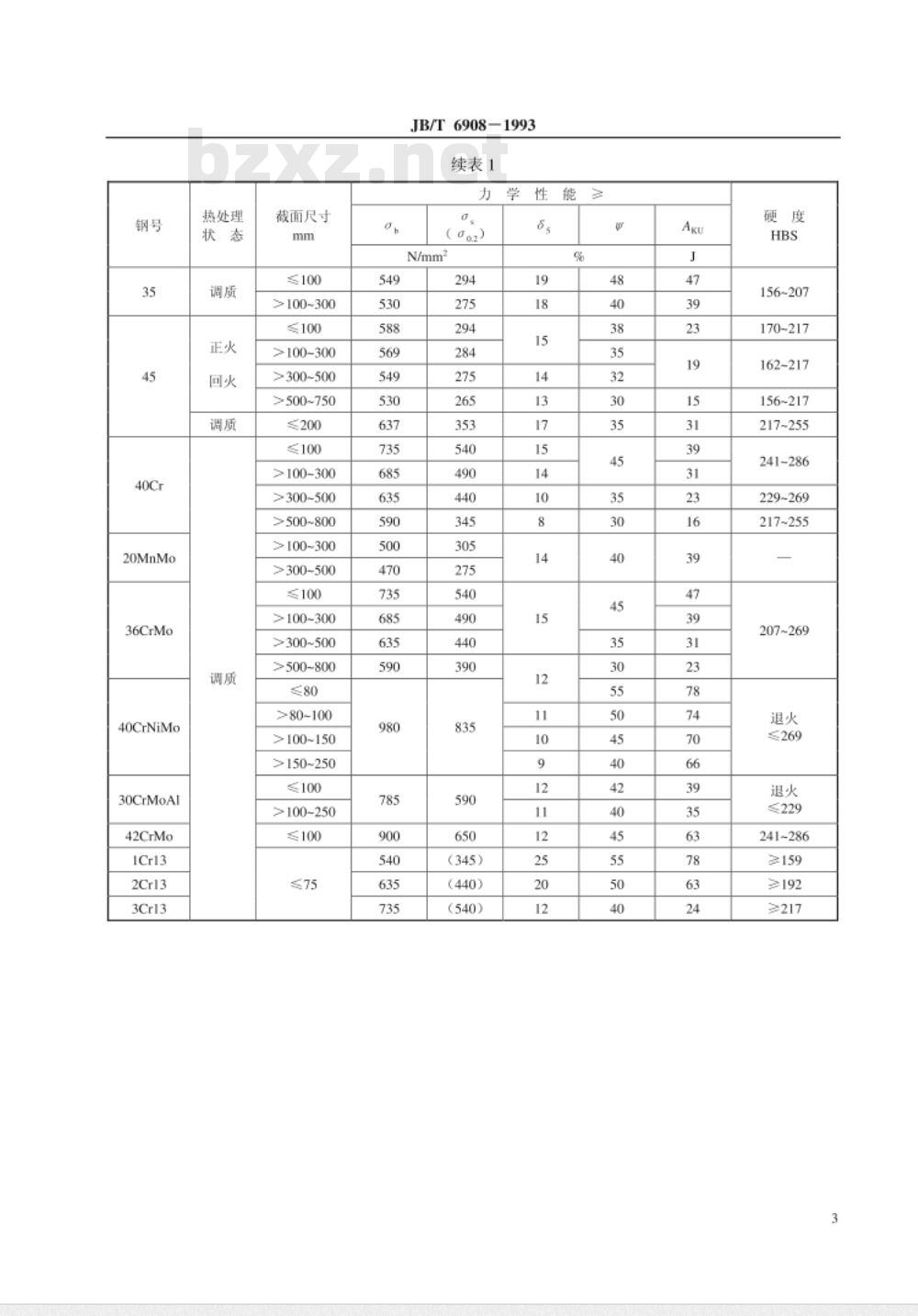

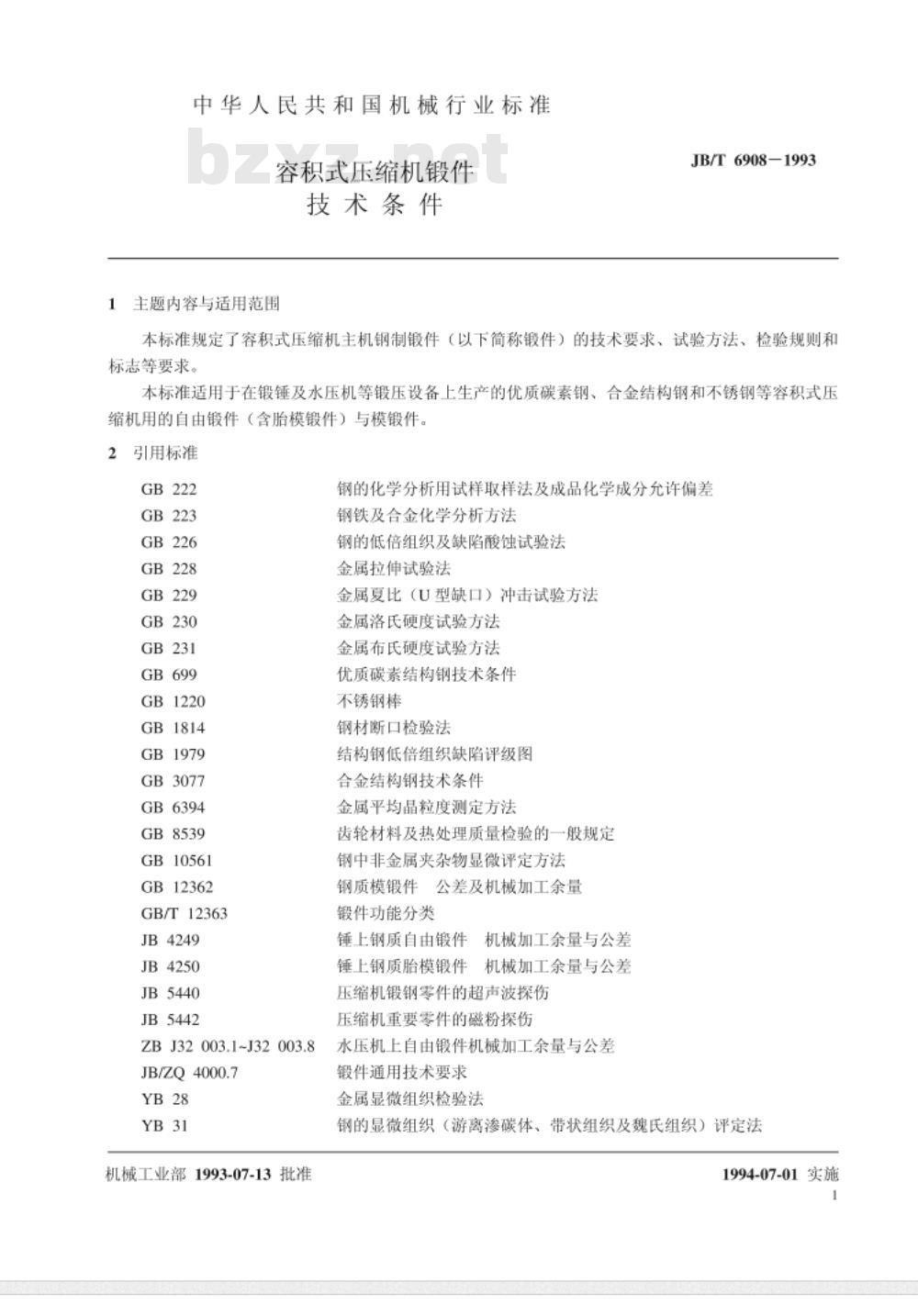

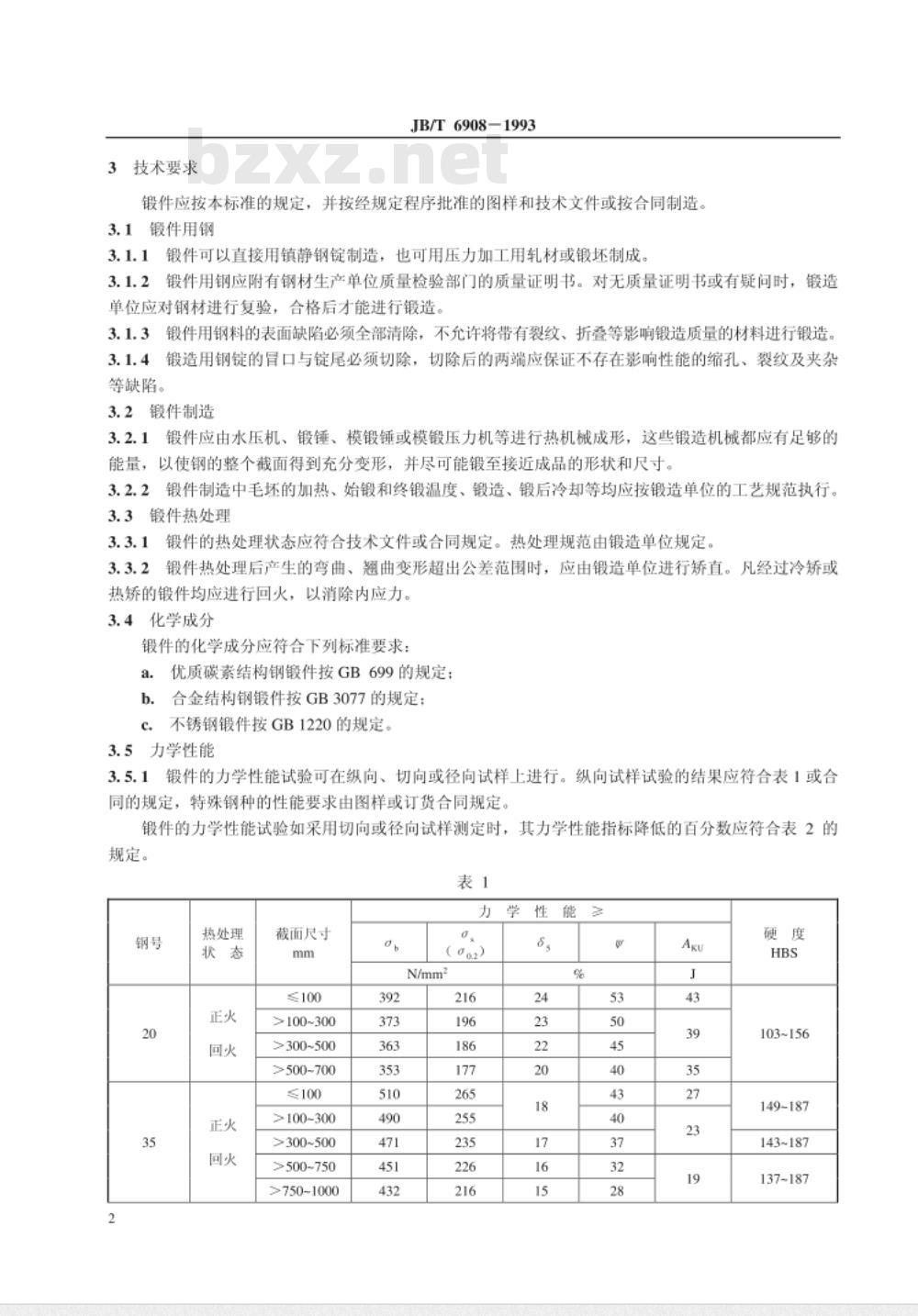

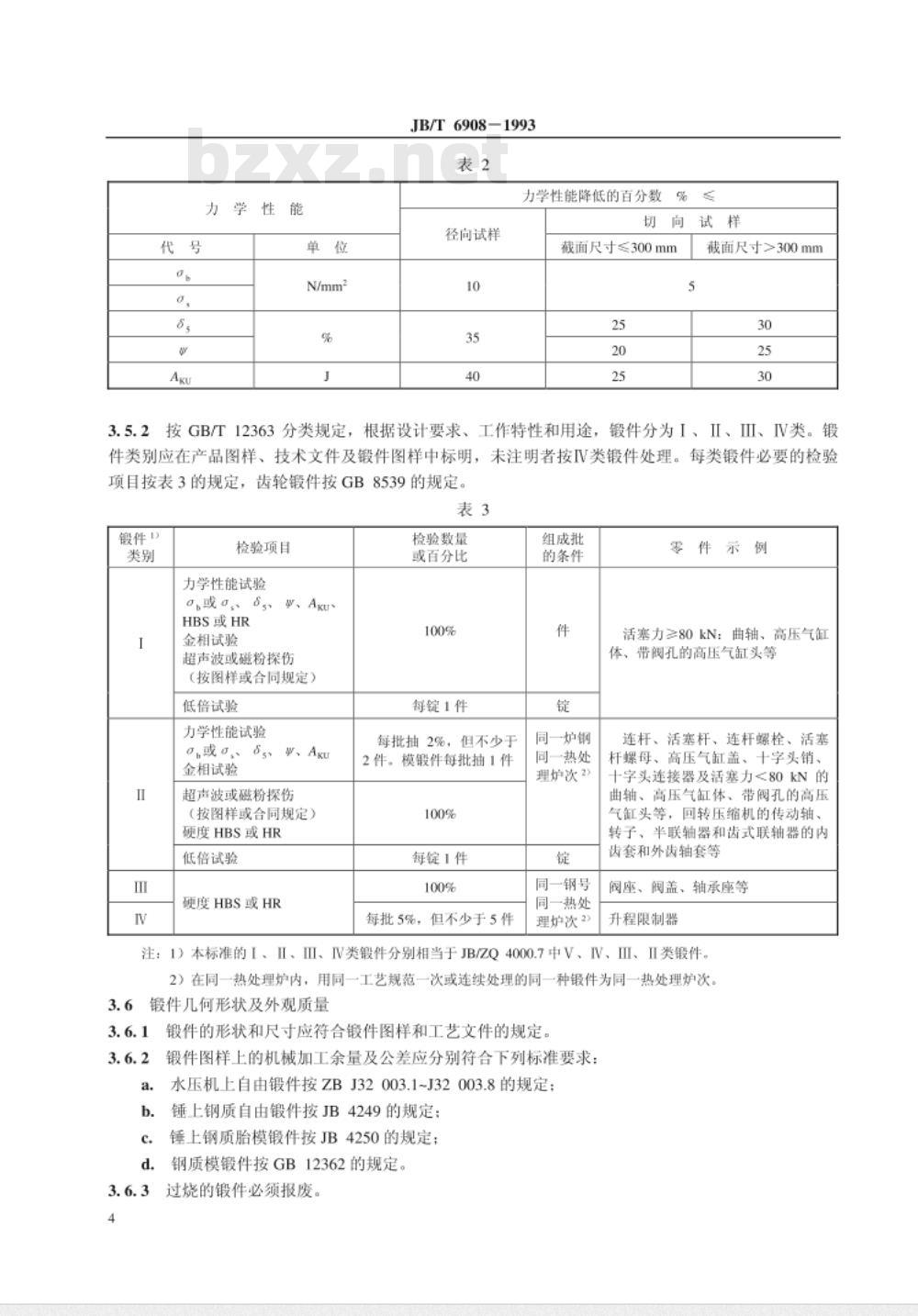

中华人民共和国机械行业标准 JB/T6908-1993 《容积式压缩机锻件 技术条件》 1 主题内容与适用范围 本标准规定了容积式压缩机主机钢制锻件（以下简称“锻件”）的技术要求、试验方法、检验规则和标志等要求。本标准适用于在锻锤及水压机等锻压设备上生产的优质碳素钢、合金结构钢和不锈钢等容积式压缩机用自由锻件（含胎模锻件）与模锻件。 2 规范性引用文件 本标准引用了以下标准：GB222、GB223、GB226、GB228、GB229、GB230、GB231、GB699、GB1220、GB1814、GB1979、GB3077、GB6394、GB8539、GB10561、GB12362、GB/T12363、JB4249、JB4250、JB5440、JB5442、ZBJ32003.1~J32 003.8、JB/ZQ4000.7、YB28、YB31。 3 技术要求 3.1 锻件应按本标准规定，并按经批准的图样和技术文件或合同制造。 3.1.1 锻件可直接用镇静钢锭制造，也可用压力加工用轧材或锻坯制成。 3.1.2 锻件用钢应附有钢材生产单位质量证明书。无质量证明或有疑问时，应进行复验，合格后方可锻造。 3.1.3 锻件用钢料的表面缺陷必须全部清除，不允许锻造带有裂纹、折叠等影响质量的材料。钢锭冒口与锭尾必须切除，切除后两端不得存在影响性能的缩孔、裂纹及夹杂等缺陷。 3.2 锻件制造 3.2.1 锻件应由水压机、锻锤、模锻锤或模锻压力机进行热机械成形，确保钢的整个截面充分变形，并尽可能锻至接近成品形状和尺寸。 3.2.2 锻件制造过程中毛坯的加热、始锻和终锻温度、锻造及锻后冷却应按锻造单位工艺规范执行。 3.3 锻件热处理 3.3.1 锻件热处理状态应符合技术文件或合同规定，热处理规范由锻造单位制定。 3.3.2 热处理后如弯曲、翘曲超出公差范围，应由锻造单位矫直。经过冷矫或热矫的锻件应进行回火以消除内应力。 3.4 化学成分 锻件化学成分应符合以下要求：优质碳素结构钢锻件按GB699，合金结构钢锻件按GB3077，不锈钢锻件按GB1220。 3.5 力学性能 3.5.1 锻件力学性能试验可在纵向、切向或径向试样上进行。纵向试样试验结果应符合表1或合同规定，特殊钢种性能由图样或订货合同规定。切向或径向试样力学性能降低百分数应符合表2规定。 表1 锻件力学性能（部分示例） 钢号: 20、35 热处理状态: 正火、回火 截面尺寸(mm): ≤100, >100~300, >300~500, >500~700 抗拉强度(N/mm²): 392, 373, 363, 353 屈服强度(N/mm²): 216, 196, 186, 177 伸长率(%): 53, 50, 45, 40 硬度(HBS): 103~156
