【机械行业标准(JB)】 喷油螺杆式单级制冷压缩机

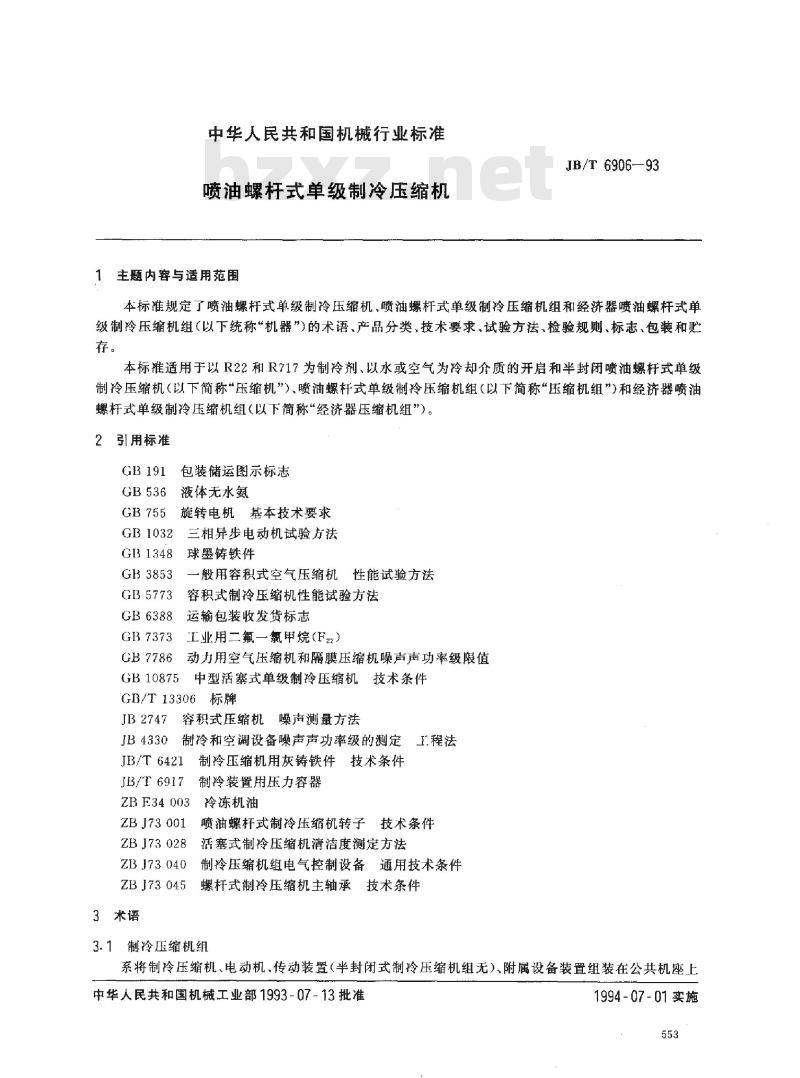

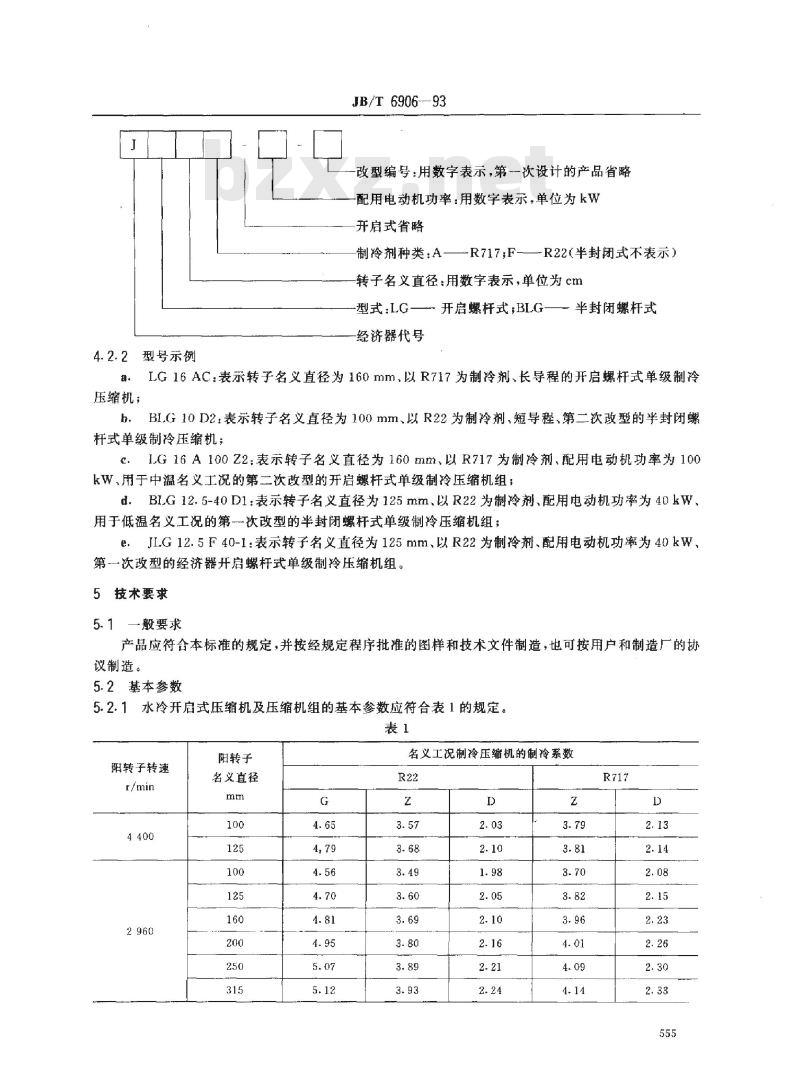

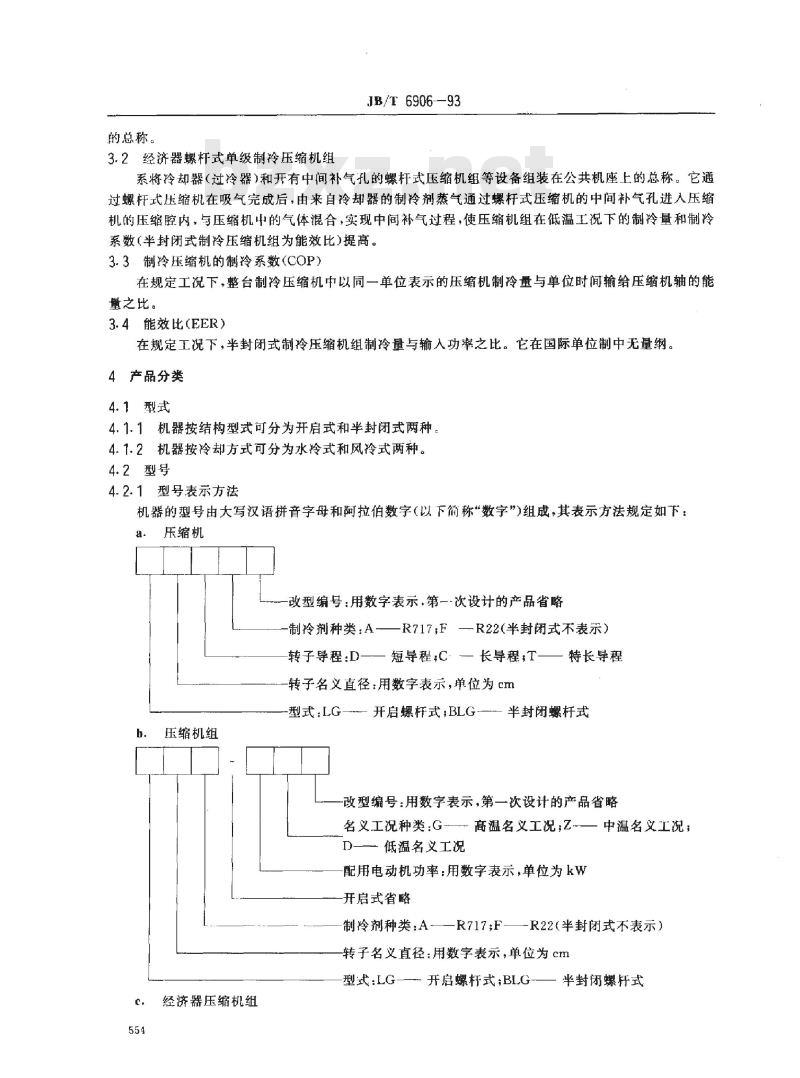

中华人民共和国机械行业标准 JB/T 6906-93 喷油螺杆式单级制冷压缩机 1 主题内容与适用范围 本标准规定了喷油螺杆式单级制冷压缩机、喷油螺杆式单级制冷压缩机组和经济器喷油螺杆式单级制冷压缩机组（以下统称“机器”）的术语、产品分类、技术要求、试验方法、检验规则、标志、包装和贮存。本标准适用于以R22和R717为制冷剂、以水或空气为冷却介质的开启和半封闭喷油螺杆式单级制冷压缩机、喷油螺杆式单级制冷压缩机组和经济器喷油螺杆式单级制冷压缩机组。 2 规范性引用文件 本标准引用以下标准：GB191、GB536、GB755、GB1032、GB1348、GB3853、GB5773、GB6388、GB7373、GB7786、GB10875、GB/T13306、JB2747、JB4330、JB/T6421、JB/T6917、ZBE34003、ZBJ73001、ZBJ73028、ZBJ73040、ZBJ73045。 3 术语 3.1 制冷压缩机组：将制冷压缩机、电动机、传动装置（半封闭式无）及附属设备装置组装在公共机座上的总称。 3.2 经济器螺杆式单级制冷压缩机组：将冷却器（过冷器）和带有中间补气孔的螺杆式压缩机组等设备组装在公共机座上的总称，通过螺杆式压缩机在吸气完成后，由冷却器来的制冷剂蒸气通过中间补气孔进入压缩机压缩腔内，实现中间补气，提高低温工况下制冷量和制冷系数。 3.3 制冷压缩机制冷系数（COP）：在规定工况下，整台制冷压缩机的制冷量与单位时间输给压缩机轴的能量之比。 3.4 能效比（EER）：在规定工况下，半封闭式制冷压缩机组制冷量与输入功率之比，无量纲。 4 产品分类 4.1 型式 4.1.1 按结构型式分为开启式和半封闭式两种。 4.1.2 按冷却方式分为水冷式和风冷式两种。 4.2 型号 4.2.1 型号表示方法 机器的型号由大写汉语拼音字母和阿拉伯数字组成，表示方法如下： - 压缩机改型编号：用数字表示，第一次设计省略 - 制冷剂种类：A—R717；F—R22（半封闭式不表示） - 转子导程：D—短导程；C—长导程；T—特长导程 - 转子名义直径：用数字表示，单位为cm - 型式：LG—开启螺杆式；BLG—半封闭螺杆式 压缩机组改型编号：用数字表示，第一次设计省略 - 名义工况种类：G—高温，Z—中温，D—低温 - 配用电动机功率：用数字表示，单位为kW（开启式省略） 4.2.2 型号示例 - LG16AC：转子名义直径160mm，以R717为制冷剂，长导程的开启螺杆式单级制冷压缩机 - BLG10D2：转子名义直径100mm，以R22为制冷剂，短导程，第二次改型的半封闭螺杆式单级制冷压缩机 - LG16A100Z2：转子名义直径160mm，以R717为制冷剂，配用电动机功率100kW，用于中温名义工况的第二次改型开启螺杆式单级制冷压缩机组 - BLG12.5-40D1：转子名义直径125mm，以R22为制冷剂，配用电动机功率40kW，用于低温名义工况的第一次改型半封闭螺杆式压缩机组
