【YD通讯标准】 2GHz WCDMA 数字蜂窝移动通信网无线接入子系统设备技术要求(第六阶段)增强型高速分组接入(HSPA+)

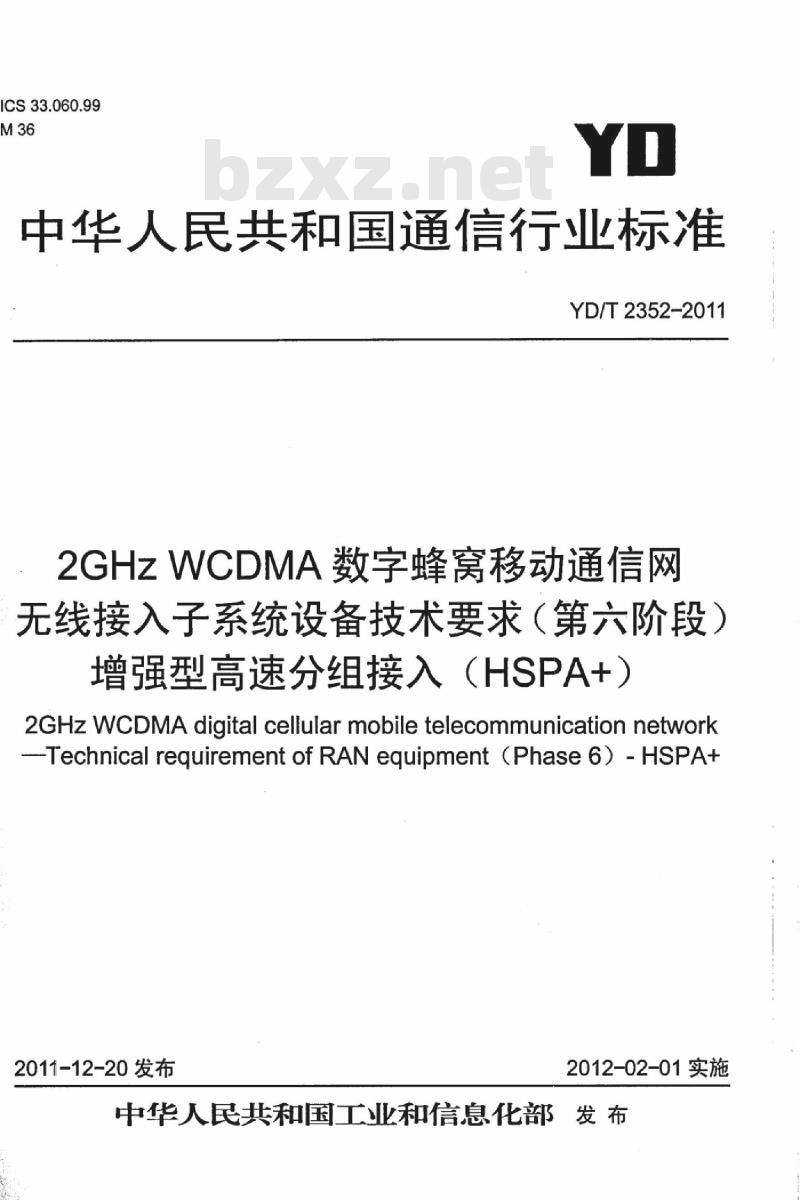

ICS33.060.99
中华人民共和国通信行业标准
YD/T2352-2011
2GHZWCDMA数字蜂窝移动通信网
无线接入子系统设备技术要求（第六阶段）增强型高速分组接入（HSPA+）
2GHz WCDMA digital cellular mobile telecommunication network--Technical requirement of RAN equipment (Phase 6)- HSPA+2011-12-20发布
2012-02-01实施
中华人民共和国工业和信息化部　发布前言·

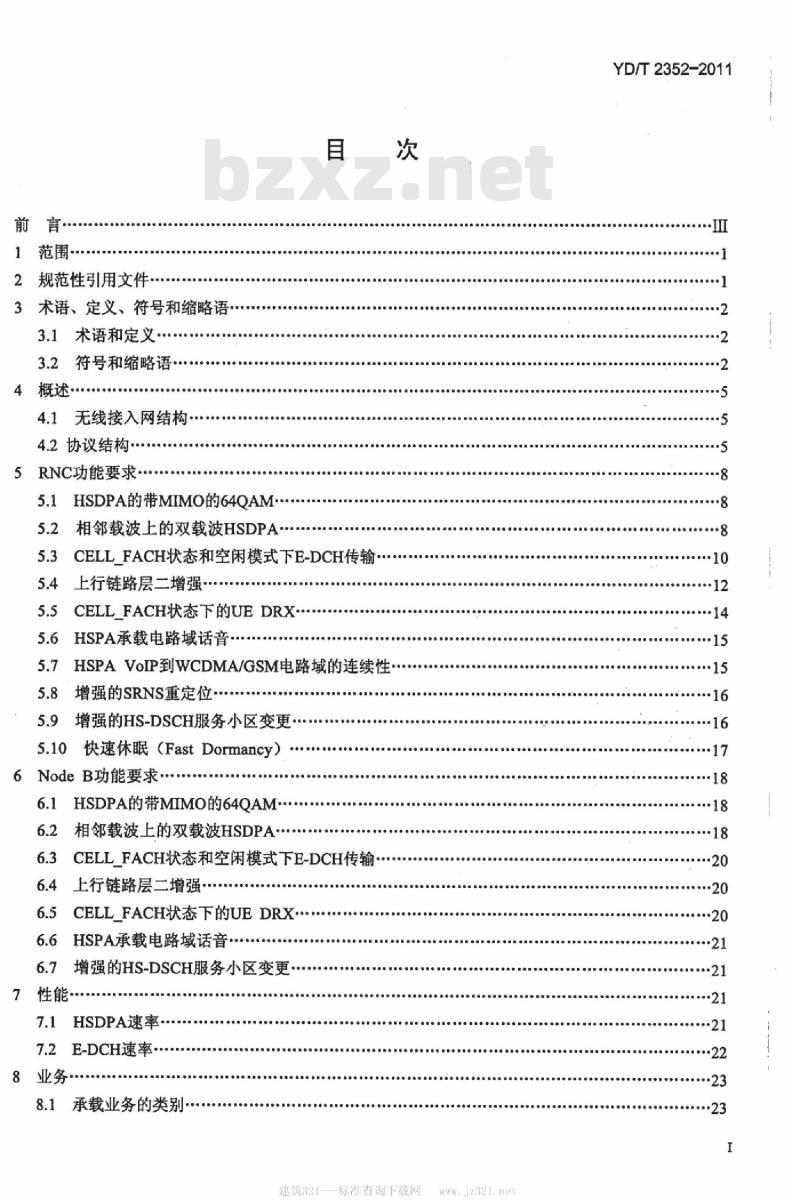

1范围
2规范性引用文件
3·术语、定义、符号和缩略语·.3.1术语和定义
3.2符号和缩略语*
4.1无线接入网结构
4.2协议结构
5RNC功能要求?
5.1HSDPA的带MIMO的64QAM
5.2相邻载波上的双载波HSDPA
CELLFACH状态和空闲模式下E-DCH传输·5.4上行链路层二增强
CELLFACH状态下的UEDRX·
5.6HSPA承载电路域话音.
5.7HSPAVoIP到WCDMA/GSM电路域的连续性·5.8增强的SRNS重定位
5.9增强的HS-DSCH服务小区变更，5.10快速休眠（FastDormancy）6
NodeB功能要求
6.1HSDPA的带MIMO的64QAM
6.2相邻载波上的双载波HSDPA
CELL_FACH状态和空闲模式下E-DCH传输·6.4上行链路层二增强
6.5CELLFACH状态下的UEDRX..
HSPA承载电路域话音
增强的HS-DSCH服务小区变更·
HSDPA速率
E-DCH速率
承载业务的类别
建筑321---标准查询下载网
YD/T2352-2011
YD/T2352-2011

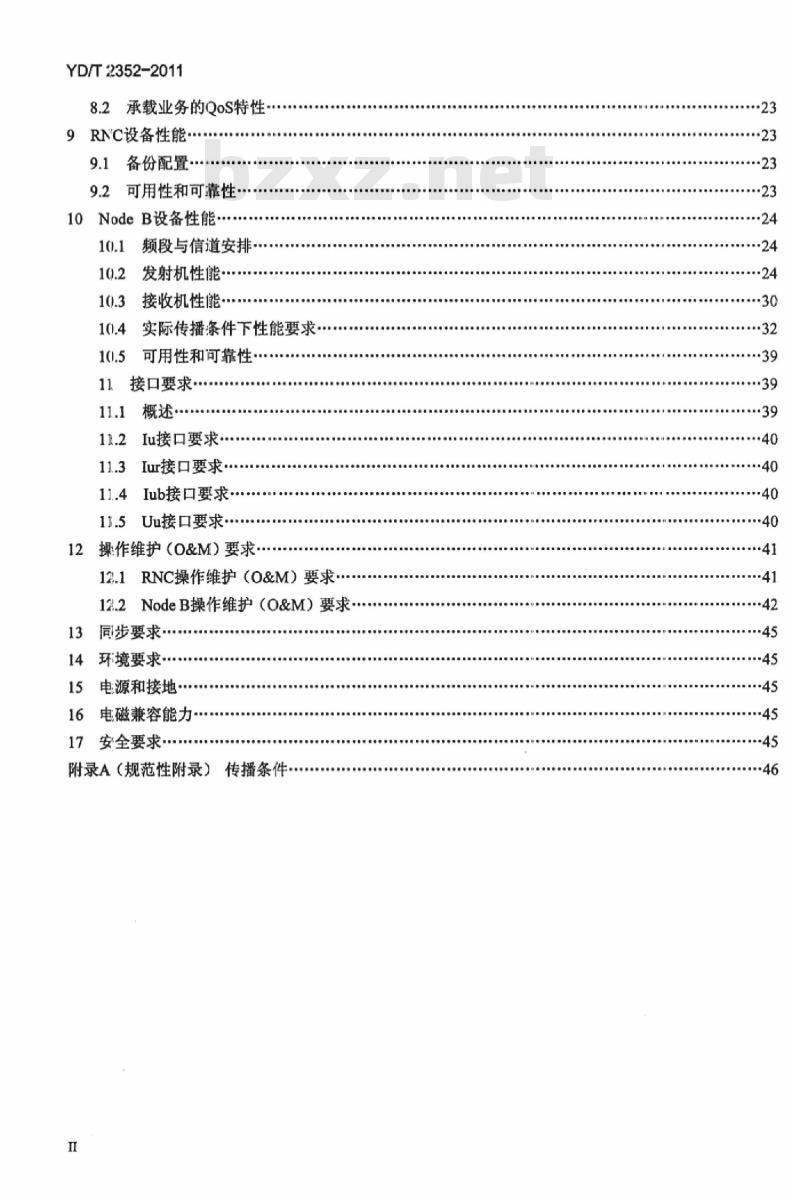

8.2承载业务的QoS特性
9RNC设备性能
9.1备份配置
9.2可用性和可靠性
10NodeB设备性能
频段与信道安排·
10.2发射机性能·
10.3接收机性能
实际传播条件下性能要求
10.5可用性和可靠性
1接口要求
概述·
11.2Iu接口要求
11.3Iur接口要求.
11..4Iub接口要求
1J.5Uu接口要求·
12操作维护（O&M）要求
12..1RNC操作维护（O&M）要求
12.2NodeB操作维护（O&M）要求13同步要求·
14环境要求
15电源和接地·
16电磁兼容能力
17安全要求
附录A（规范性附录）传播条件：+*23
YD/T2352-2011

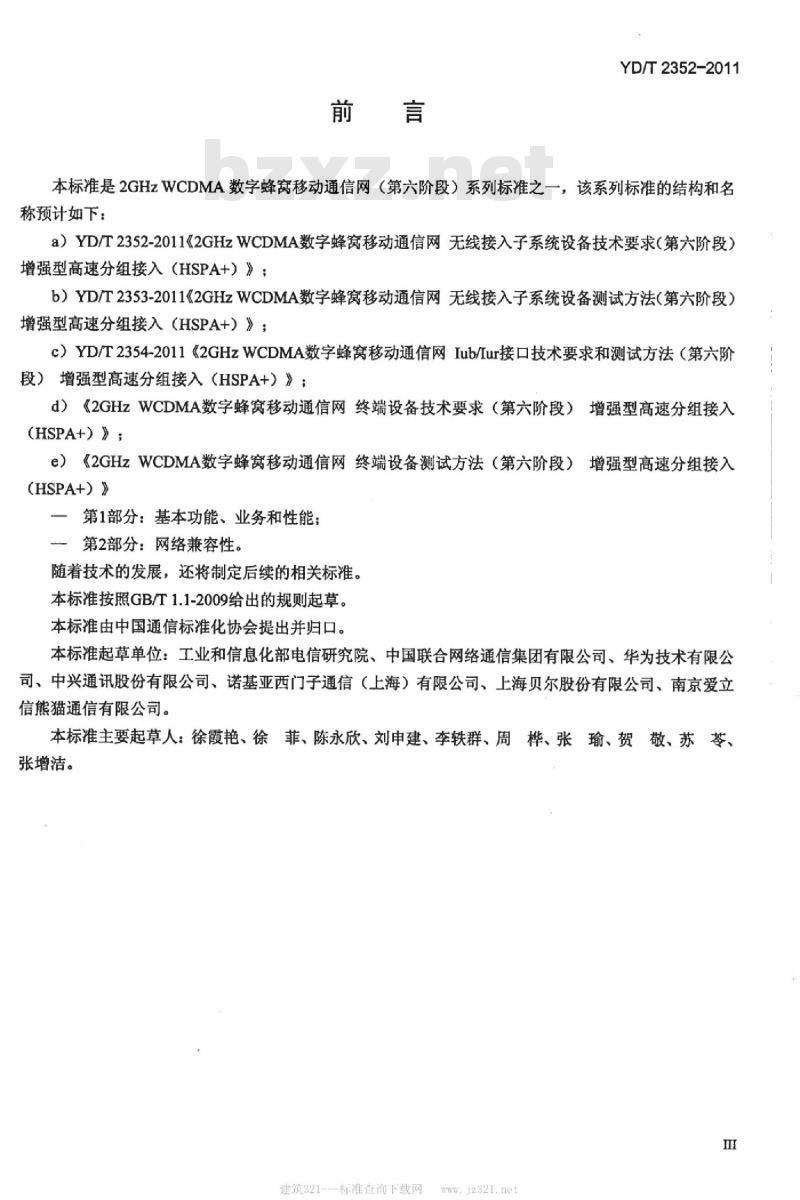

本标准是2GHzWCDMA数字蜂窝移动通信网（第六阶段）系列标准之一，该系列标准的结构和名称预计如下：
a）YD/T2352-2011《2GHzWCDMA数字蜂窝移动通信网无线接入子系统设备技术要求（第六阶段）增强型高速分组接入（HSPA+）》：b）YD/T2353-2011《2GHzWCDMA数字蜂窝移动通信网无线接入子系统设备测试方法（第六阶段）增强型高速分组接入（HSPA+）》：c）YD/T2354-2011《2GHzWCDMA数字蜂窝移动通信网Iub/lur接口技术要求和测试方法（第六阶段）增强型高速分组接入（HSPA+）》；d）《2GHzWCDMA数字蜂窝移动通信网终端设备技术要求（第六阶段）增强型高速分组接入(HSPA+)》:
e）《2GHzWCDMA数字蜂窝移动通信网终端设备测试方法（第六阶段）增强型高速分组接入(HSPA+）》
一第1部分：基本功能、业务和性能：一第2部分：网络兼容性。
随着技术的发展，还将制定后续的相关标准。本标准按照GB/T1.1-2009给出的规则起草。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、中国联合网络通信集团有限公司、华为技术有限公司、中兴通讯股份有限公司、诺基亚西门子通信（上海）有限公司、上海贝尔股份有限公司、南京爱立信熊猫通信有限公司。
本标准主要起草人：徐霞艳、徐菲、陈永欣、刘申建、李轶群、周桦、张瑜、贺敬、苏苓、张增洁。
建筑321---标准查询下载网

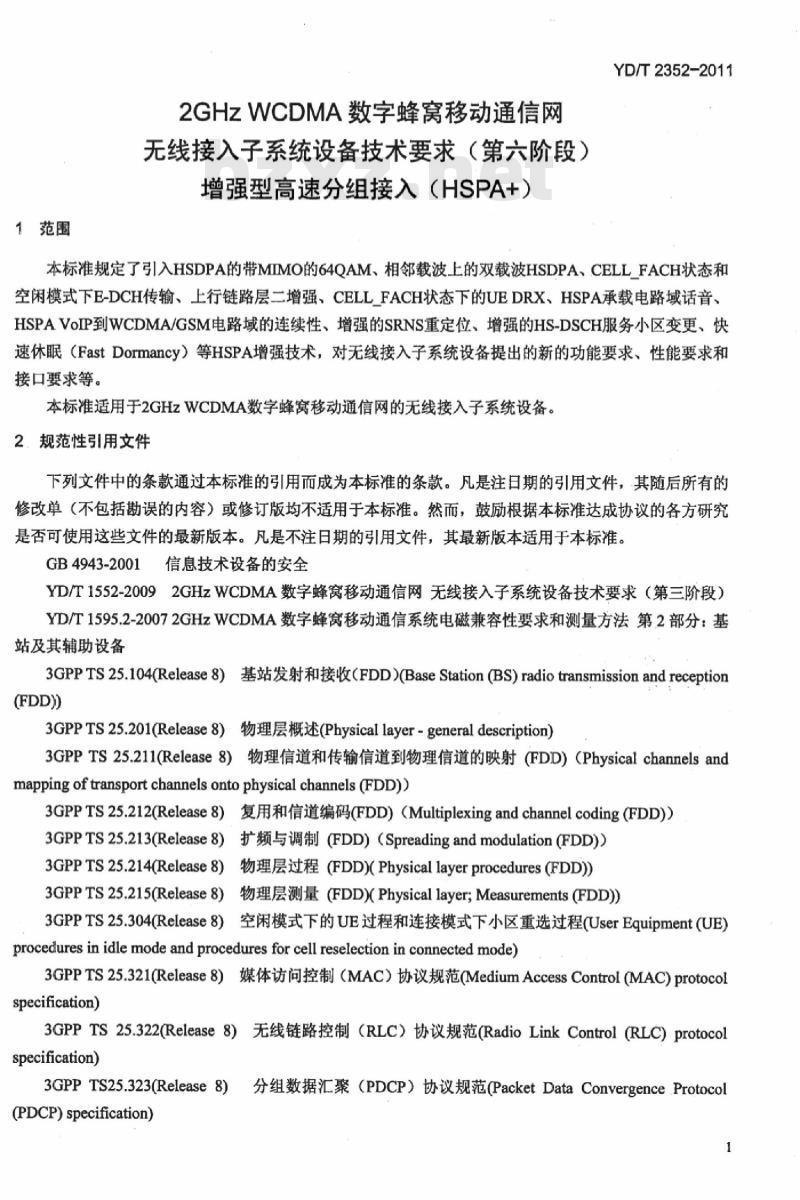

1范围
2GHzWCDMA数字蜂窝移动通信网
无线接入子系统设备技术要求（第六阶段）增强型高速分组接入（HSPA+）
YD/T2352-2011
本标准规定了引入HSDPA的带MIMO的64QAM、相邻载波上的双载波HSDPA、CELLFACH状态和空闲模式下E-DCH传输、上行链路层二增强、CELLFACH状态下的UEDRX、HSPA承载电路域话音、HSPAVoIP到WCDMA/GSM电路域的连续性、增强的SRNS重定位、增强的HS-DSCH服务小区变更、快速休眠（FastDormancy）等HSPA增强技术，对无线接入子系统设备提出的新的功能要求、性能要求和接口要求等。
本标准适用于2GHzWCDMA数字蜂窝移动通信网的无线接入子系统设备。2.规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4943-2001信息技术设备的安全YD/T1552-20092GHzWCDMA数字蜂窝移动通信网无线接入子系统设备技术要求（第三阶段）YD/T1595.2-20072GHzWCDMA数字蜂窝移动通信系统电磁兼容性要求和测量方法第2部分：基站及其辅助设备
3GPPTS25.104(Release8)基站发射和接收（FDD)(Base Station(BS)radiotransmission and reception(FDD))
3GPPTS25.201(Release8)物理层概述(Physical layer-general description)3GPPTS25.211(Release8）物理信道和传输信道到物理信道的映射（FDD）（Physicalchannelsandmapping of transport channels onto physical channels (FDD))3GPPTS25.212(Release8）复用和信道编码(FDD）（Multiplexingandchannelcoding（FDD)）3GPPTS25.213(Release8）扩频与调制(FDD）（Spreadingandmodulation(FDD)）3GPPTS25.214(Release8)物理层过程(FDD)(Physical layerprocedures(FDD)）3GPPTS25.215(Release8）物理层测量（FDD)Physicallayer;Measurements(FDD)）3GPPTS25.304(Release8）空闲模式下的UE过程和连接模式下小区重选过程(UserEquipment(UE）procedures in idle mode and procedures for cell reselection in connected mode)3GPPTS25.321(Release8）媒体访问控制（MAC）协议规范(MediumAccessControl(MAC)protocolspecification
3GPPTS25.322(Release8）无线链路控制（RLC）协议规范(RadioLinkControl(RLC)protocolspecification)
3GPP TS25.323(Release 8)
(PDCP)specification)
分组数据汇聚（PDCP）协议规范(PacketDataConvergenceProtocol1
YD/T2352-2011
3GPPTS25.331(Release8）无线资源控制（RRC）协议规范(RadioResourceControl(RRC);Protocolspecification)
3GPPTS25.410(Release8)UTRANIu接：概述与原则(UTRANIuinterface:Generalaspectsandprinciples)
3GPPTS25.411(Release8）UTRANIu接：层—(UTRANIuinterfacelayer1)3GPPTS25.412(Release8）UTRANIu接口：信令传输（UTRANIuinterfacesignallingtransport）3GPPTS25.413(Release8）UTRANIu接口：无线接入网应用部分（RANAP）信令（UTRANIuinterfaceRadioAccessNetworkApplicationPart(RANAP)signalling)3GPPTS25.414(Release8）UTRANIu接口：数据传输与传输信令(UTRANIuinterfacedatatransportand transport signalling)
3GPPTS25.415(Release8）UTRANIu接口：用户平面协议(UTRANIuinterfaceuserplaneprotocols）ITU-RSM.329杂散辐射域无用辐射（Unwantedemissionsinthespuriousdomain）3术语、定义、符号和缩略语
3.1术语和定义
下列术语和定义适用于本标准。3.1.1
宏覆盖基站WideAreaBS
适用于宏蜂窝覆盖场景，从基站到UE的最小耦合损耗等于70dB的基站。3.2符号和缩略语
下列符号缩略语适用于本标准。16QAM
AMR-WB免费标准bzxz.net
CCTrCH
16QuadratureAmplitudeModulation64QuadratureAmplitudeModulationAdjacent Channel Leakage RatioAcquisition Indicator
Acquisition Indicator ChannelAcknowledged Mode Data
Adaptive Multi Rate
Adaptive Multi Rate -WideBandAccess Service Classes
Asynchronous Transfer Mode
Additive White Gaussian NoiseBroadcast Control Channel
BitErrorRatio
Block Error Ratio
CommonControlChannel
Coded Composite Transport Channel建筑321---标准查询下载网
16阶正交幅度调制
64阶正交幅度调制
邻道泄漏抑制比
捕获指示
捕获指示信道
确认模式数据
自适应多速率
宽带AMR
接入业务类别
异步传输模式
加性高斯白噪声
广播控制信道
误比特率
误块率
公共控制信道
码分复合传输信道
C-RNTI
E-AGCH
E-DPCH
E-DPCCH
E-DPDCH
E-HICH
E-RNTI
E-RGCH
F-DPCH
H-RNTI
Connection Frame Number
Core Network
Common Pilot Channel
Continuous connectivity for packet data usersChannel Quality Indicator
Cyclic Redundancy Check
ControlRNC
Cell Radio Network Temporary IdentityDedicated Control Channel
Dedicated Channel
Dedicated Physical Control ChannelDedicated Physical Data ChannelDiscontinuous Reception
Dedicated Traffic Channel
Discontinuous Transmission
Extended Acquisition IndicatorE-DCHAbsolute Grant Channel
Enhanced Dedicated Channel
EnhancedDataRateforGSMEvolutionE-DCH Dedicated Physical ChannelE-DCH Dedicated Physical Control ChannelE-DCH Dedicated Physical Data ChannelE-DCH HARQAcknowledgement Indicator ChannelE-DCH Radio Network Temprary IdentityE-DCH Relative Grant ChannelForward Access Channel
Frequency Division Duplex
Fractional Dedicated Physical ChannelFast Ethernet
Gigabit Ethernet
GSM EDGE Radio Access NetworkGlobal System for Mobile comrmunicationsHybrid Automatic Repeat reQuestHS-DSCH Radio Network Temporary IdentityHighSpeed DownlinkPacketAccess连接号
核心网络
公共导频信道
持续分组连接
信道质量指示
循环穴余校验
控制RNC
YD/T2352-2011
小区无线网络临时标识
专用控制信道
专用信道
专用物理控制信道
专用物理数据信道
非连续接收
专用业务信道
非连续发射
扩展捕获指示
E-DCH绝对授权信道
增强型专用信道
增强型数据速率GSM演进技术
E-DCH专用物理信道
E-DCH专用物理控制信道
E-DCH专用物理数据信道
E-DCHHARQ确认指示信道
E-DCH无线网络临时标识
E-DCH相对授权信道
前向接入信道
频分双工
部分化专用物理信道
快速以太网
吉比特每秒以太网
GSM/EDGE无线接入网
全球移动通信系统
混合式自动重传请求
HS-DSCH无线网络临时标识
高速下行分组接入
HS-DPCCHDedicatedPhysicalControlChannel（uplink）forHS-DSCH的（上行）专用物理控制信道HS-DSCH
YD/T2352-2011
HS-DSCH
HS-PDSCH
HS-SCCH
High Speed Downlink Shared ChannelEnhancedHighSpeedPackerAccessHigh Speed Physical Downlink Shared ChannelShared Control Channel forHS-DSCHIdle Periods in the DownlinkIuUserPlane
Medium Access Control
Modulation and Coding SchemeMobile Equipment
Multiple Input Multiple OutputMean Time Between Failure
Node B Application Part
Paging Control Channe
Paging Channel
Packet Data Convergence ProtocolProtocol Date Unit
Paging Indicator Channel
Physical Random Access ChannelQuality of Service
Quadrature Phase Shift KeyingRadio Access Bearer
Random Access Channel
Radio Link Control
Radio Network Controller
Radio Network Subsystem
Radio Resource Control
Service Data Unit
Signalling Radio Bearer
Serving Radio Network ControllerSingleRadio Voice Call ContinuitySynchronous Transfer Mode 1
Transport Network Layer
Transmission Time Interval
Unacknowledged Mode Data
User Equipment
Universal Mobile Telecommunications System建筑321---标准查询下载网
高速下行共享信道
增强型高速分组接入
高速物理下行共享信道
HS-DSCH的共享控制信道
下行链路空闲期
u接口用户面
媒体访问控制
调制编码方式
移动设备
多输入多输出
平均故障间隔时间
NodeB应用部分
节点B
寻呼控制信道
寻呼信道
分组数据汇聚协议
协议数据单元
寻呼指示信道
物理随机接入信道
服务质量
正交相移键控
无线接入承载
随机接入信道
无线链路控制
无线网络控制器
无线网络子系统
无线资源控制
服务数据单元
信令无线承载
服务RNC
单一无线制式语音呼叫连续性
同步传输模式1
传输网络层
传输时间间隔
非确认模式数据
用户设备
通用移动通讯系统
4概述
UTRAN Registration Area
Universal Subscriber Identity ModuleUniversal Terrestrial Radio AccessUniversal Terrestrial RadioAccess NetworkVoice Over Internet ProtocolWideband Code Division Multiple Access4.1无线接入网结构
UTRAN登记区
YD/T2352-2011
通用用户身份识别模块
通用陆地无线接入
通用陆地无线接入网络
网络电话
宽带码分多址接入
无线网络子系统（RNS）如图1所示。支持增强型高速分组接入（HSPA+）功能时，无线网络子系统的结构和设备组成未发生变化。核心网
图1无线网络子系统（RNS）
WCDMA系统的无线接入部分（UTRAN）由多个无线网络子系统（RNS）组成，每个RNS包括一个无线网络控制器（RNC）和一个或多个NodeB。RNC通过Iu接口与核心网相连，RNC与RNC之间通过Iur相连，RNC和NodeB之间通过Iub接口相连。NodeB通过空中接口与UE通信。在图1中所涉及到的设备实体包括：-移动台（UE）：它包括移动设备（ME）和通用用户身份识别模块（USIM）。一NodeB：为一个小区或多个小区服务的无线收发信设备。一无线网络控制器（RNC)：对一个或多个NodeB进行无线资源的控制和管理的功能实体。4.2协议结构
为支持HSPA+的HS-DSCH传输，与YD/T2349-2011《2GHzWCDMA数字蜂窝移动通信网无线接入子系统设备技术要求（第五阶段）增强型高速分组接入（HSPA+）》相比，在Uu接口协议上有如下改动：除了MAC-hs外，在NodeB新增了一个MAC实体MAC-ehs，由RRC层配置UE使用MAC-hs、MAC-ehs中的哪一个实体来处理HS-DSCH相关功能。在UTRAN侧，允许使用以下两种HS-DSCHMAC协议的配置之一：5
YD/T2:352-2011
一具有MAC-c/sh的配置，如图2所示。在NodeB上的MAC-hs/MAC-ehs位于CRIWC的MAC-c/sh之下。HS-DSCHFP负责处理从SRNC到CRNC（如果存在Iur接口），CRNC与NodeB之间的数据传输。
不具有MAC-c/sh的配置，如图3所示。对于HS-DSCH，CRNC不具有任何用户平面功能。在NodeB上的MAC-hs/MAC-ehs直接位于SRNC的MAC-d之下，即SRNC的HS-DSCH用户平面直接与NodeB相连，不需要经过CRNC。
引L入CELLFACH下行增强后，为支持CELLFACH、CELLPCH和URAPCH状态下UE接收HS-DSCH，MAC-c/sh将CCCH、PCCH、BCCH传递到MAC-ehs实体进行处理在MAC层以上，支持HSPA+的HS-DSCH传输的RLC、PDCP协议基本结构与支持高速分组接入（HSPA）的WCDMA无线网络子系统保持一致。RLC
hs/MAC
MAC-c/sh
图2HS-DSCH协议栈结构（配置MAC-c/sh）RLC
hs/MAC
Iub/IurSRNC
图3HS-DSCH协议栈结构（不配置MAC-c/sh）ur
为支持HSPA+的E-DCH传输，在Uu接口协议上有如下改动：除了MAC-e外，在NodeB新增了一个MAC实体MAC-i：除了MAC-es外，在RNC新增了一个MAC实体MAC-is：由RRC层配置UE使用MAC-e/es、MAC-i/is中的哪一个实体来处理E-DCH相关功能。图4所示为CELL，DCH状态下支持E-DCH传输的UTRAN协议栈结构。6
建筑321---标准查询下载网
DTCHDCCH
MAC-es/
MAC-ts/
E-DCHFR
图4E-DCH协议栈结构(CELLDCH)
YD/T2352-2011
DCCHDTCH
MAC-eS
E-DCHFP
引入CELLFACH状态和空闲模式下E-DCH传输（CELLFACH上行增强）后，为支持CELLFACH状态和空闲模式下UE在E-DCH上传输CCCH，MAC-is将MAC-cPDU传递到MAC-c实体进行处理。图5所示为CELL_FACH状态下支持E-DCH上传输CCCH的UTRAN协议栈结构。CCCH
MAC-s/
EDCHFP
图5E-DCH协议栈结构(CELL_FACH状态下传输CCCH)引入CELLFACH状态和空闲模式下E-DCH传输（CELLFACH上行增强）后，为支持CELLFACH状态下UE在E-DCH上传输DTCH/DCCH，MAC-is将MAC-dPDU传递到MAC-d实体进行处理。图6所示为CELLFACH状态下支持E-DCH上传输DTCH/DCCH的UTRAN协议栈结构。DTCH DCCH
MAC-sI
E-DCHFR
E-DCHFP
图6E-DCH协议栈结构(CELL_FACH状态下传输DTCH/DCCH)DCCHDTCH
E-DCHFP
YD/T2352-2011
在MAC层以上，支持HSPA+的E-DCH传输的RLC协议基本结构与YD/T2349一2011《2GHzWCDMA数字蜂窝移动通信网无线接入子系统设备技术要求（第五阶段）增强型高速分组接入（HSPA+)》基本保持一-致，但进行了增强，具体要求见5.4.2小节。5RNC功能要求
5.1HSDPA的带MIMO的64QAM
5.1.1对带MIMO的64QAM调制的配置RNC应能根据UE在RRC层上报的HS-DSCH类型判断UE是否支持带MIMO的64QAM调制。支持带MIMO的64QAM调制的UEHS-DSCH类型见第7.1节。RNC应能根据NodeB通过Iub接口NBAP协议的审计，资源状态指示等过程中包含的能力报告，判断NodeB本：地小区是否支持下行链路带MIMO的64QAM调制。当UE和HS-DSCH服务小区均支持带MIMO的64QAM调制时，RNC可以启用带MIMO的64QAM调制，并通过Iub接口NBAP信令（无线链路建立/增加/重配置过程）将UE的物理层能力HS-DSCH类型、是否允许NodeE使用MIMO、64QAM调制的指示告知NodeB。如果配置HS-PDSCH使用带MIMO的64QAM调制，则RNC应通过Uu接口RRC信令将MIMO、64QAM调制的相关指示同时告知UE。5.1.2移动性
UTRAN系统应支持HSDPA业务在支持带MIMO的64QAM调制的小区间的移动性，切换前与切换后HS-PDSCH均激活带MIMO的64QAM调制；并且切换前源小区与切换后目标小区包括同频和异频两种情况，并包括如下情形：RNC间、RNC内NodeB间、NodeB内小区间；均采用直接切换方式，即从源小区HS-DSCH信道直接切换到目标小区HS-DSCH信道。UTRAN系统应支持HSDPA业务在支持下行链路带MIMO的64QAM调制的小区与不支持下行链路带MIMO的64QAM调制的小区间的移动性，包括：切换前HS-PDSCH激活带MIMO的64QAM调制，HSDPA业务从支持下行链路带MIMO的64QAM调制的小区切换到不支持下行链路带MIMO的64QAM调制的小区：一HSDPA业务从不支持下行链路带MIMO的64QAM调制的小区切换到支持下行链路带MIMC的64QAM调制的小区，切换后HS-PDSCH激活带MIMO的64QAM调制。并且切换前源小区与切换后目标小区包括同频和异频两种情况，并包括如下情形：RNC间、RNC内NodeB间、NodeB内小区间均采用直接切换方式，即从源小区HS-DSCH信道直接切换到目标小区HS-DSCH信道。
5.2相邻载波上的双载波HSDPA
5.2.1棉述
RNC应支持同一频段相邻载波上的双载波HSDPA（DualCellHSDPA，DC-HSDPA）。相邻载波（或相邻频点）指载波中心频率间隔不大于5MHz的两个载波。5.2.2对双载波HSDPA的配置
RNC应能根据UE在RRC层上报的能力判断UE是否支持双载波HSDPA：—\Multicellsupport：RRCCONNECTIONREQUEST消息中包含该参数指示UE支持双载波8
