【YD通讯标准】 IPTV 质量监测系统技术要求

本网站 发布时间: 2024-10-21 10:50:34
  • YD/T2367-2011
  • 现行

基本信息

  • 标准号:

    YD/T 2367-2011

  • 标准名称:

    IPTV 质量监测系统技术要求

  • 标准类别:

    通信行业标准(YD)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf
  • 下载大小:

    5.58 MB

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

YD/T 2367-2011.Technical requirements for IPTV quality monitoring systems.
1范围
YD/T 2367规定了IPTV质量监测指标和质量监测方法,以及质量监测系统的功能、结构和相关的管理接口要求。
YD/T 2367适用于评估IPTV业务质量指标,以及IPTV质量监测系统规划、设计与建设。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件,仅所注日期的版本适用于本文件.凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ITU-T P.800质量的客观和主观评定方法:平均评价记分(methods for subjective determination of transmission quality)
ITU-T P.862质量的客观和主观评定方法:语音质量的感性评定(perceptual evaluation of speech quality(PESQ): an objective method for end-to end speech quality assessment of narrow-band telephone networks and speech codecs)
ITU-T X.733信息技术开放系统互连-系统管理:告警报告功能(information technology . open systems interconnection - systems management: alarm reporting function)
ETSITR 101 290数字视频广 播([VB);DVB系统的测量指导(digital video broadcasting (DVB);measurement guidelines for DVB systems)
IETF RFC 972互联网控制信息协议(intermet control message protocol)

标准内容标准内容

部分标准内容:

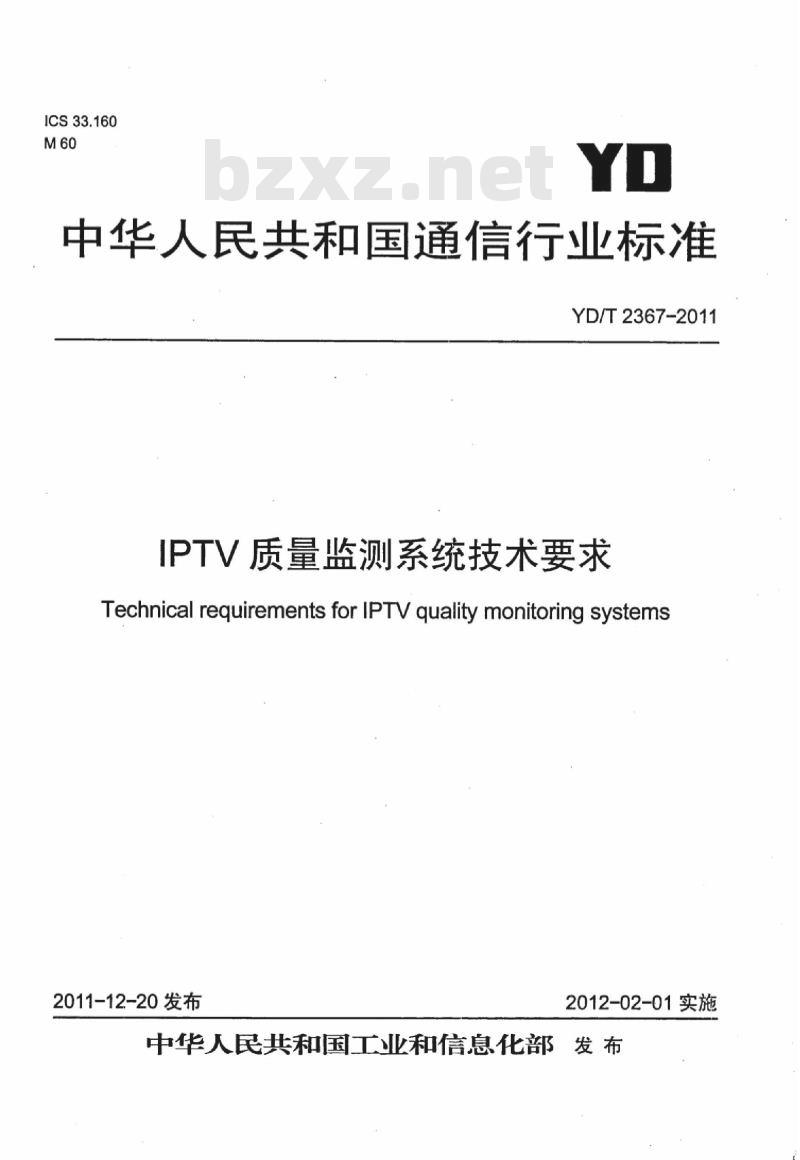

ICS33.160
中华人民共和国通信行业标准
YD/T2367-2011
IPTV质量监测系统技术要求
Technical requirements for IPTV quality monitoring systems2011-12-20发布
2012-02-01实施
中华人民共和国工业和信息化部发布前言

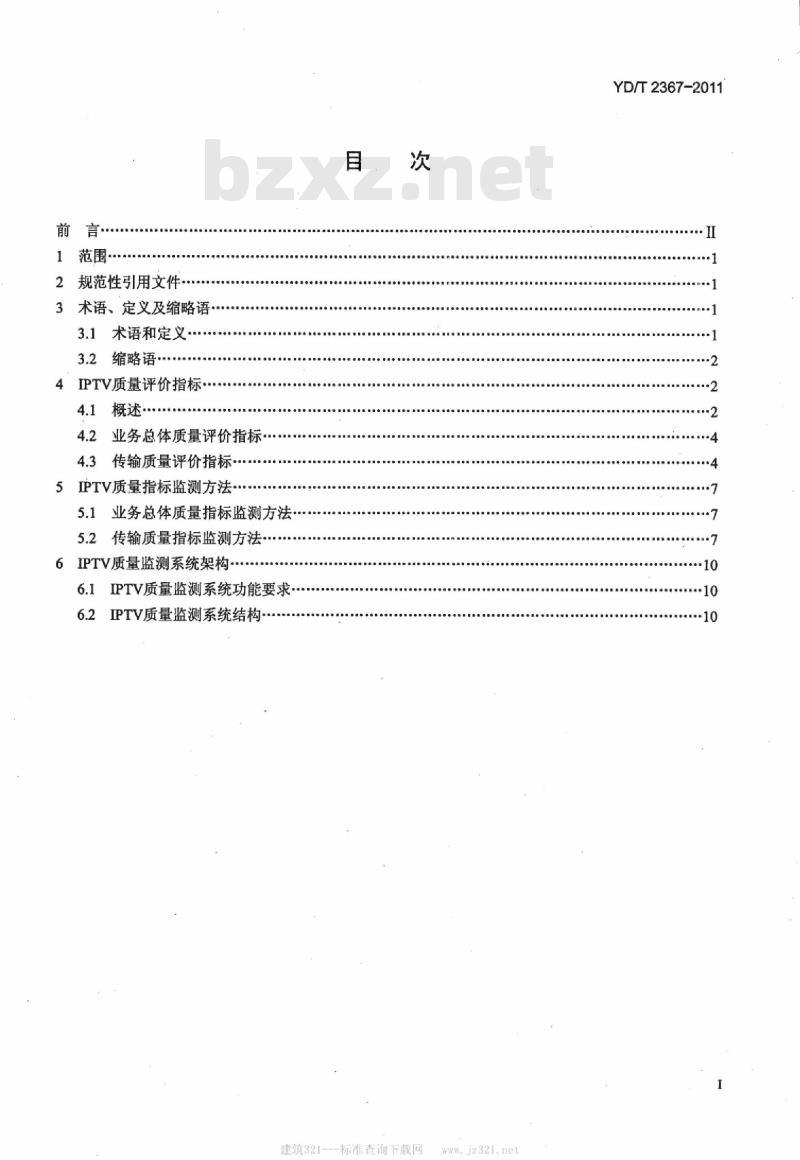

1范围·
2规范性引用文件
3术语、定义及缩略语
3.1术语和定义
3.2缩略语
4IPTV质量评价指标·
4.1概述··
4.2业务总体质量评价指标·
4.3传输质量评价指标
5IPTV质量指标监测方法·
5.1业务总体质量指标监测方法
5.2传输质量指标监测方法。
6IPTV质量监测系统架构
6.1IPTV质量监测系统功能要求
6.2IPTV质量监测系统结构·
建筑321---标准查询下载网
YD/T2367-2011
YD/T2367-2011

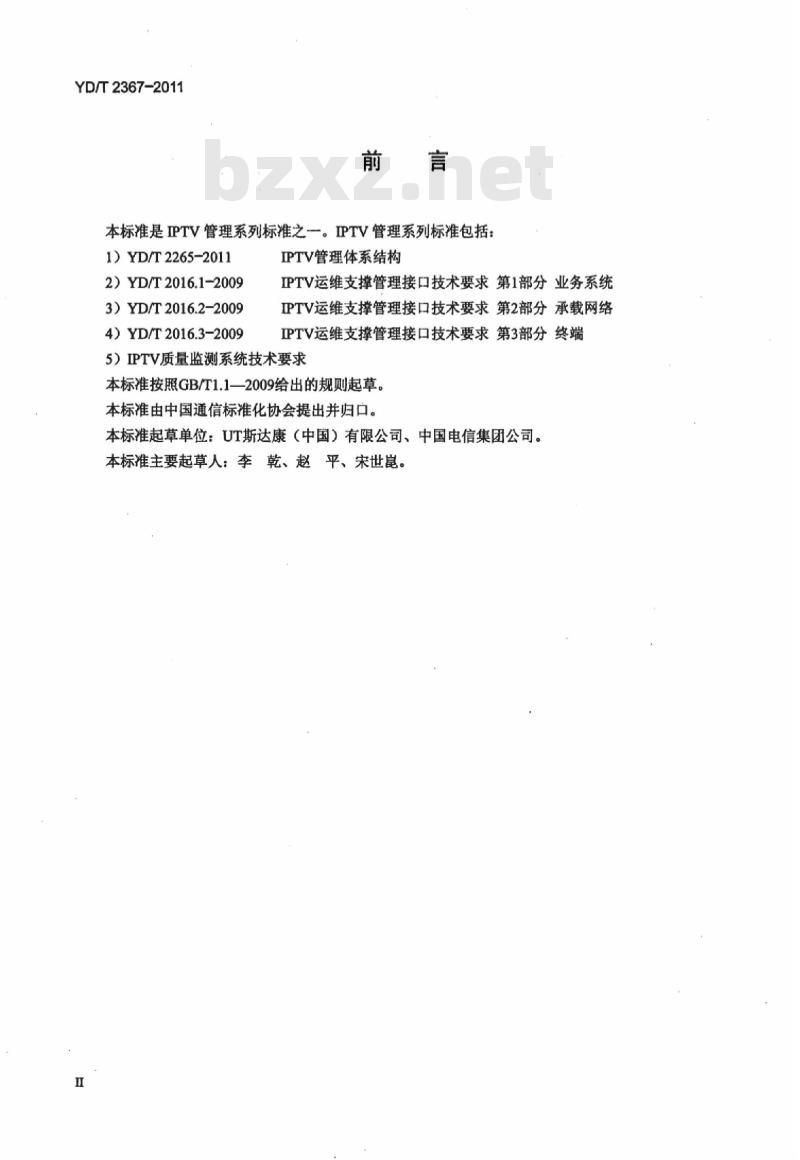

本标准是IPTV管理系列标准之一。IPTV管理系列标准包括:1)YD/T2265-2011
2)YD/T2016.1-2009
3)YD/T2016.2-2009
4)YD/T2016.3-2009
IPTV管理体系结构
IPTV运维支撑管理接口技术要求第1部分业务系统IPTV运维支撑管理接口技术要求第2部分承载网络IPTV运维支撑管理接口技术要求第3部分终端5)IPTV质量监测系统技术要求
本标准按照GB/T1.1—2009给出的规则起草。本标准由中国通信标准化协会提出并归口。本标准起草单位:UT斯达康(中国)有限公司、中国电信集团公司。本标准主要起草人:李乾、赵平、宋世。H

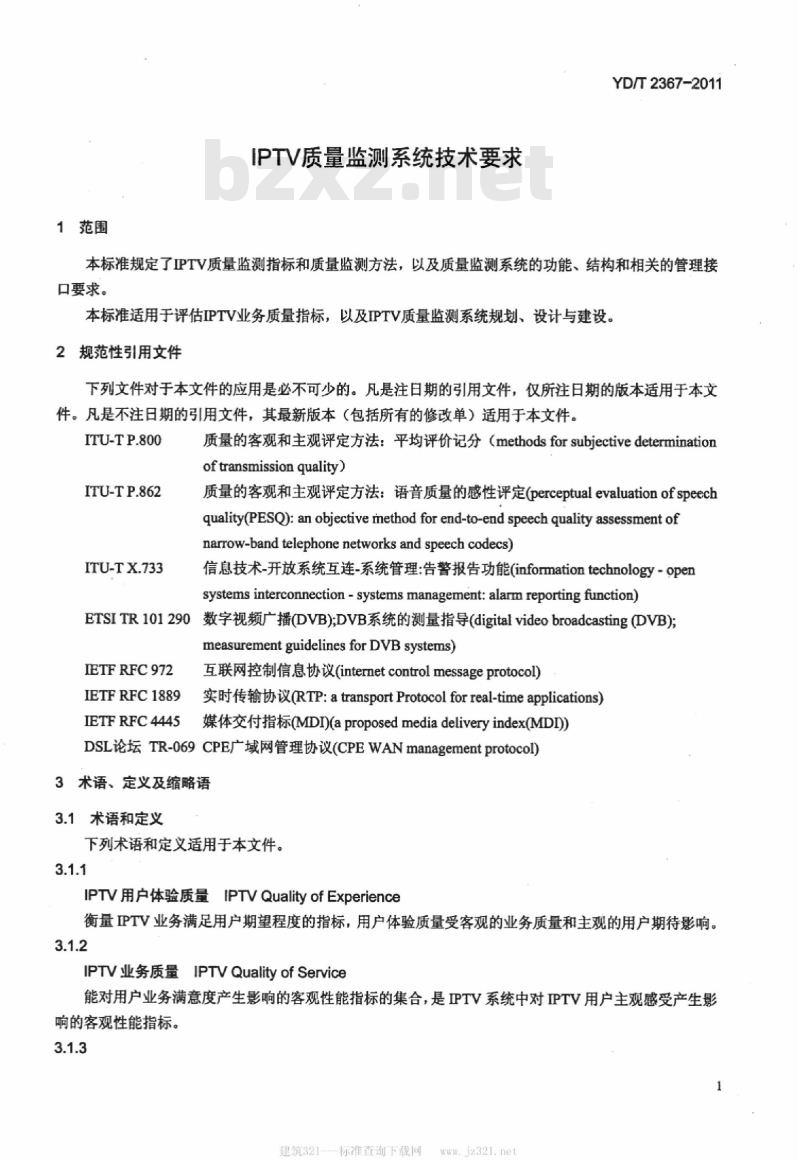

1范围
IPTV质量监测系统技术要求
YD/T2367-2011
本标准规定了IPTV质量监测指标和质量监测方法,以及质量监测系统的功能、结构和相关的管理接口要求。
本标准适用于评估IPTV业务质量指标,以及IPTV质量监测系统规划、设计与建设。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。ITU-TP.800
ITU-TP.862
ITU-TX.733
质量的客观和主观评定方法:平均评价记分(methodsforsubjectivedeterminationoftransmissionquality)
质量的客观和主观评定方法:语音质量的感性评定(perceptual evaluationof spee:chquality(PESQ): an objective method for end-to-end speech quality assessment ofnarrow-band telephone networks and speech codecs)信息技术-开放系统互连-系统管理:告警报告功能(informationtechnology-opensystems interconnection - systems management: alarm reporting function)ETSITR101290数字视频广播(DVB);DVB系统的测量指导(digitalvideobroadcasting(DVB);measurement guidelines for DVB systems)IETFRFC972
IETFRFC1889
IETFRFC4445
互联网控制信息协议(intermetcontrolmessageprotocol)实时传输协议(RTP:atransportProtocolforreal-timeapplications)媒体交付指标(MDID(a proposedmediadeliveryindex(MDI)DSL论坛TR-069CPE广域网管理协议(CPEWANmanagementprotocol)3术语、定义及缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
IPTV用户体验质量IPTVQualityofExperience衡量IPTV业务满足用户期望程度的指标,用户体验质量受客观的业务质量和主观的用户期待影响。3.1.2
IPTV业务质量IPTVQualityofService能对用户业务满意度产生影响的客观性能指标的集合,是IPTV系统中对IPTV用户主观感受产生影响的客观性能指标。
建筑321-—标准查询下载网
YD/T2367-2011

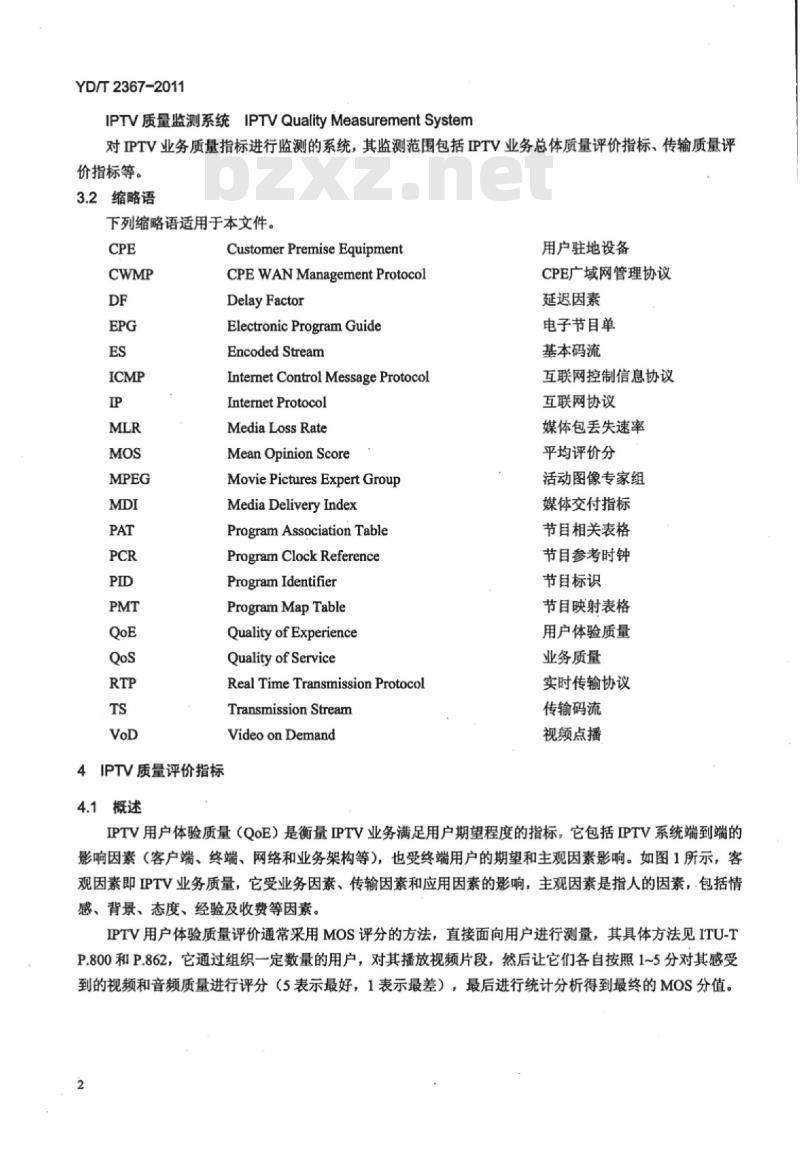

IPTV质量监测系统IPTVQualityMeasurementSystem对IPTV业务质量指标进行监测的系统,其监测范围包括IPTV业务总体质量评价指标、传输质量评价指标等。
3.2缩略语
下列缩略语适用于本文件。
CustomerPremise Equipment
CPE WAN Management Protocol
DelayFactor
Electronic Program Guide
Encoded Stream
IntermetControlMessageProtocolInternet Protocol
Media Loss Rate
Mean Opinion Score
MoviePictures Expert Group
Media Delivery Index
Program Association Table
Program Clock Reference
Program Identifier
Program Map Table
Quality of Experience
Qualityof Service
Real Time Transmission ProtocolTransmission Stream
Video on Demand
4IPTV质量评价指标
4.1概述
用户驻地设备
CPE广域网管理协议
延迟因素
电子节目单
基本码流
互联网控制信息协议
互联网协议
媒体包丢失速率
平均评价分
活动图像专家组
媒体交付指标
节目相关表格
节目参考时钟
节目标识
节目映射表格
用户体验质量
业务质量
实时传输协议
传输码流
视频点播
IPTV用户体验质量(QoE)是衡量IPTV业务满足用户期望程度的指标,它包括IPTV系统端到端的影响因素(客户端、终端、网络和业务架构等),也受终端用户的期望和主观因素影响。如图1所示,客观因素即IPTV业务质量,它受业务因素、传输因素和应用因素的影响,主观因素是指人的因素,包括情感、背景、态度、经验及收费等因素。IPTV用户体验质量评价通常采用MOS评分的方法,直接面向用户进行测量,其具体方法见ITU-TP.800和P.862,它通过组织一定数量的用户,对其播放视频片段,然后让它们各自按照1~5分对其感受到的视频和音频质量进行评分(5表示最好,1表示最差),最后进行统计分析得到最终的MOS分值。2
业务因素
IPTV业务质量
传输因素
IPTV用户体验质量
应用因素
IPTV用户主观因素
图1IPTV用户体验质量影响因素
YD/T2367-2011
IPTV业务质量是指对IPTV用户主观感受产生影响的客观性能指标。DSL论坛TR-126报告的研究结果表明,对IPTV用户主观感受(视频MOS评分)产生影响的客观性能指标主要与视频保真度(即视频音频质量)和业务互动性相关。如图2所示,IPTV业务由数据面和控制面共同完成,其中,数据面影响视频音频质量,控制面影响业务互动质量。视频音频质量主要有以下几个方面:马赛克、图像模糊、边缘失真、颤抖和视觉噪声,音视频不同步等。IPTV用户的数量增加、IPTV业务网元负荷的增加以及其他业务流量同IPTV相互争夺有限的网络资源,都会对IPTV数据包转发的及时性和准确性产生重大影响。由此导致的传输层错误(包括数据包丢失和序列错误、延迟和抖动等),会对视频质量造成各种有害的影响。业务互动质量包括:业务可用性、业务交互速度等。用户互动质量与IPTV应用的可靠性和传输网络的及时性密切相关。
教据面
用户主
观感受
业务总
体质量
评价指
1指标
传输质
量评价
视频音频质量
(马赛克,图像模糊
边缘失真、额抖和视觉
噪声)
业务使用性能评价指标
MPEGTS健康状况参数
(系统启动时间,频道切换)
速度,用户界面操作速度
CVoD命令响应速度,
值业务反应速度)
业务互动性评价指标
MDI(媒体丢失速率:延迟因子)RTP丢包率/抖动。IP丢包率/延时/抖动图2IPTV质量监测指标
业务使用成功
业务可用性评
价指标
IPTV质量监测系统是对IPTV业务质量指标进行监测的系统。图中虚线框所包含部分为IPTV质量监测系统所监测指标,主要对业务总体质量评价指标和传输指标进行监测两个层面进行监测。IPTV业务总体质量是业务因素、传输因素和应用因素综合影响的结果,其评价指标可分为业务可用性评价指标、业务互动性能评价指标和业务使用性能评价指标。传输质量指标主要是监测网络传输时可能发生的丢包、时延和抖动等对用户主观感受的影响。媒体传输质量指标包括MPEGTS健康指标,媒体流传送指标MDI和RTP、IP传输相关指标。
建筑321---标准查询下载网
YD/T2367-2011
4.2业务总体质量评价指标
业务总体质量可测量的指标如表1所示。其中业务可用性可由网络认证的成功(失败)率、业务认证的成功(失败)率、加入组播组成功(失败)率、视频单播申请成功(失败)率、HTTP请求成功(失败)率等指标衡量;业务互动性能可由单播业务响应时间、频道切换时间、Web浏览反应速度等指标衡量;业务使用性能包含视频播放断流次数等指标。表1业务总体质量评价指标
业务可用性
业务互动性能
业务使用性能
网络认证的成功(失败)率
业务认证的成功(失败)率
加入组播组成功(失败)率
视频单播申请成功(失败)率
HTTP请求成功(失败)率
单播业务响应时间(s)
频道切换时间(s)
Web浏览反应速度(s)
视频播放断流次数
4.3传输质量评价指标
4.3.1MPEGTS健康指标
指标说明
机顶盒发起网络认证的成功(失败)率机顶盒发起业务认证的成功(失败)率机顶项盒加入组播组成功(失败)率,加入组播组失败的定义:机顶盒在加入组播组后,特定时间内(目前由机顶盒自己定义该间隔,当前默认为3s)收不到媒体流数据并给出无流提示(自前的屏幕提示为“等待信号”)时就认为加入组播组失败,即使后期还是有可能收到媒体流
机项盒视频单播申请成功(失败)率,视频单播请求失败的定义:是指机项盒通过RTSP向流媒体服务器请求单播流服务时,由于各种可能原因而导致不能成功播放的情况
机项盒HTTP请求成功(失败)率机顶盒发起单播到收到RTSP信令的时间机顶盒发起频道切换收到组播信号的时间机顶盒发起Web浏览到收到本次浏览首字节的时间断流的定义:长时间(例如3s)没有收到流而导致无法正常播放
IPTV使用MPEGTS传输码流在IP网络上承载和传送视频基本流(ES),TS码流中包含了各种用于视频流解码所必须的信息内容,例如:节目相关表格(PAT)、节目映射表格(PMT)、节目标识(PID)、节目参考时钟(PCR)等。由于MPEGTS流的损伤会直接影响机顶盒的正常解码和视频质量,因此TS流的健康状况监测对保障IPTV用户体验质量十分重要。ETSITR101290对MPEGTS流的健康指标进行了详细的定义,它包括3个优先等级的事件:等级1中定义了会对视频业务造成严重影响(如业务完全中断)的事件,例如TS流同步丢失、同步字节错误、PAT/PMT表格错误等:等级2中定义了视频业务造成影响的事件,例如PCR时钟偏离、CAT表格错误等;等级3中所定义的事件不如前两个等级那么严重,它可能会对一些特定的业务或应用造成影响。因此,需按ETSITR101290的等级1和2指标对IPTV上的MPEGTS流进行的监测。具体指标见表2。类别
可解码性差错
(第一优先级)
损伤可解码性差错
(第二优先级)
传送码流同步丢失
(TS syne loss)
同步字节错误
(sync byte error)
节目相关表错误
(PATerror)
连续计数错误
(continuity count error)
节目映像表错误
(PMTerror)
节目识别表错误
(PIDerror)
传送包错误
(transport error)
循环允余检测错误
(CRCerror)
节目时钟参考精度错误
(PCR accuracy error)
节目时钟参考间隔错误
(PCRrepetition error)
PTS表错误
(PTSerror)
条件接受错误
(CATerror)
表2MPEGTS健康指标
指标说明
YD/T2367--2011
连续检测到连续5个正常同步视为同步,连续检测到2个以上不正确同步则为同步丢失错误。传输流失去同步,标志着传输过程中会有一部分数据丢失,直接影响解码后画面的质量同步字节值不是0X47。同步字节错误和同步丢失错误的区别在于同步字节错误传输数据仍是188或204包长,但同步字头的0X47被其他数字代替。这表明传输的部分数据有错误,严重时会导致解码器解不出信号
标识节目相关表PAT的PID为Ox0000,PAT错误包括标识PAT的PID没有至少0.5s出现一次,或者PID为0x0000的包中无内容,或者PID为0x0000的包的包头中的加密控制段不为0。PAT丢失或被加密,则解码器无法搜索到相应节目:PAT超时,解码器工作时间延长。TS包头中的连续计数器是为了随着每个具有相同PID的TS包的增加而增加,为解码器确定正确的解码顺序。TS包头连续计数不正确,表明当前传输流有丢包、包重叠、包顺序错现象,会导致解码器不能正确解码
节目映射表PMT标识并指示了组成每路业务的流的位置,及每路业务的节目时钟参考(PCR)字段的位置。PMT错误包括标识PMT的IPID没有达到至少0.5s出现一次,或者所有包含PMT表的PID的包的包头中的加密控制段不为0。PMT被加密,则解码器无法搜索到相应节目:PMT超时,影响解码器切换节目时间检查是否每一个PID都有码流,没有PID就不能完成该路业务的解码TS包头中的传送包错误指示为“1”,表示在相关的传送包中至少有1个不可纠正的错误位,只有在错误被纠正之后,该位才能被重新置0。而一旦有传送包错,就不再从错包中得出其他错误指示在PSI和SI的各种表中出现循环元余检测码CRC出错,说明这些表中的信息有错,这时不再从出现错误的表中得出其他错误信息PCR的精度必须高于500ns或PCR抖动量不得大于±500ns。PCR抖动过大,会影响到解码时钟抖动甚至失锁PCR用于恢复接收端解码本地的27MHz系统时钟,如果在没有特别指明的情况下,PCR不连续发送时间一次超过100ms或PCR整个发送间隔超过40ms,则导致接收端时钟抖动或者漂移,影响画面显示时间
播出时间标记PTS重复发送时间大于70mS,则对顿图像正确显示产生影响。PTS只有在TS未加扰时方能接收TS包头中的加密控制段不为0,但却没有相应的PID为0x0001的条件接收表CAT,或在PID为Ox0001的包中发现非CAT表。CAT表将指出授权管理信息EMM包的PID并控制接收机的正确接收,如果CAT表不正确,就不能正确接收
建筑321---标准查询下载网
YD/T2367-2011
4.3.2媒体交付指标(MDI)
为了反映IP传输网损伤对IPTV媒体质量的影响,IETFRFC4445定义了媒体交付指标MDI(也可叫做媒体流传输质量指标,具体如表3),MDI直接面向媒体包进行测量。表3媒体交付指标
DF(延迟因数)(ms)
MLR(媒体丢包速率)
(数据包/秒)
指标说明bzxZ.net
DF反映视频流的延退和抖动状况。DF将视频流抖动的变化换算为对视频传输和解码设备缓冲的需求。被测视频流抖动越大,DF值越大MLR的单位是每秒的媒体封包丢失数量,该数值表明被测试视频流的传输丢包速率
在MDI标准中定义了两个参数,即延迟系数(DF)和媒体丢包速率(MLR)。因此,通常MIDI由两个数字显示,并用冒号隔开。例如:4.22:0.01(DF:MLR)代表时延系数为4.22毫秒,媒体丢包速率0.01数据包/秒。
1)延迟因素(DF)
当P数据包在网络中传输时,会被各种网络设备进行排序、路由和转发,以及网络瞬时拥塞会导致数据通过网络的时延变化,产生时延抖动。由于到达的IPTV数据流的瞬时速率与机顶盒的处理速率不一致,那么数据包必须先在机顶盒中进行适当的缓冲后,然后在再以恒定的速率送至视频解码引擎。抖动越严重,需要消除抖动的缓冲器就越大。但是,采用较大缓冲器的代价是引入较大的延迟。另外,由于缓冲器的大小有限,过大的抖动会导致缓冲器上溢或下溢,从而导致媒体数据包的丢失,用户看到的视频就会时断时续,并且图像出现失真。而当网络设备和解码器的缓冲区容纳的视频内容时间不小于被测视频流DF读数时,将不会出现视频播放质量的下降。因为网络节点需要分配不小于DF值的缓冲用于平滑视频流抖动,所以DF的最大值为视频内容通过该网络节点的最小延迟。MDI的DF是一个时间值,它表示缓冲器必须包含多少毫秒的数据才能消除抖动。延迟系数可反映视频是否会出现图像失真,从而在一定层面获得用户体验质量。延迟系数还可确定每个网元在视频流传输路径中的影响。通过比较流入设备的DF与流出设备的DF,可确定该设备是否注入过多的抖动以至于影响视频传输。根据机顶盒缓冲区的大小,可接受的延迟系数(DF)一般在9~50ms。2)媒体丢包速率(MLR)
媒体丢包速率可以简单定义为每秒钟丢失(或非正常)的媒体数据包的数量。对非正常数据包的检测非常重要,因为许多设备往往不对接收到的数据包重新排序,而直接将其发送到解码器。由于视频信息的封包丢失将直接影响视频播放质量,并造成视觉失真或异常以及不均勾的视频回放,理想的P视频流传输要求MLR数值为零。因为具体的视频播放设备对丢包可以通过视频解码中进行补偿或者丢包重传,在实际测试中MLR的阅值可以相应调整。一般情况下,可接受的媒体丢包速率(MLR)如表4所示。表4媒体丢包速率阈值
IPTV业务对象
标清数字电视
高清数字电视
视频点播
最大可接受的平均MLR
MDI可用于定位和表征对媒体质量和用户的体验质量造成不利影响的网络故障。如果在传输网络的中间点跟踪MIDI,则DF和MLR要素在连续网络元素之间的差值可以帮助迅速隔离潜在的问题或已经存在YD/T2367-2011
的损坏。如果在IPTV数据流路径中的前一跳(Hop)的MLR为零,而经过某路由器后引入了一个较大的MLR,这就明显表明该路由器中存在性能问题,例如缓冲器上溢或数据包遭到破坏。同样,如果延迟系数DF在两个连续跳跃中的变化非常明显,表示由于数据包拥塞而造成较长的队列延迟,这种情况还可预警即将发生的数据包丢失。
4.3.3RTP指标
IPTV传输采用IETFRFC1889实时传输协议(RTP)传输多媒体数据流,RTP的抖动是由于传输延迟的不稳定而造成相邻数据包接收时刻间隔不稳定。抖动会引起端到端时延的增加,时延是处理和传输导致数据不能按时到达的延迟,是影响流媒体数据传输的一个主要因素。时延抖动是指时延变化。语音、视频业务来说对时延抖动也很敏感。RTP指标归纳如表5所示。RTP丢包率是指一个连续若干个RTP包以一定的时间间隔在网络中传送时,被丢掉的包所占的百分比。数据包丢失一般是由网络拥塞引起的。丢包对IPTV视频音频质量的影响较大。表5RTP指标
RTP指标
RTP丢包率
RTP时延
指标说明
网络中传输RTP包时丢弃数据包的最高比率。需测试组播RTP丢包率和单播RTP丢包率网络传输包发起端到接收端的时间间隔RTP时延抖动
力网络传输发起端到接收端的时延抖动,指媒体流中两个连续的RTP包的端到端时延的差值4.3.4IP指标
IP传输质量指标用于评价IP层传输质量,并可用于与媒体层传输质量数据进行比较,可缩小传输故障或质量下降原因的查找范围。IP指标如表6所示。表6IP指标
IP指标
丢包率
时延抖动
5IPTV质量指标监测方法
5.1业务总体质量指标监测方法
指标说明
网络中传输数据包时丢弃数据包的最高比率网络传输包发起端到接收端的时间间隔网络传输发起端到接收端的时延抖动,指两个连续P包的端到端时延的差值业务质量评价的各项指标用于对IPTV业务的整体评价,因此,需要长期监测所有用户的业务质量数据,它们的值由IPTV终端(机顶盒)采集得到。指标的采集和计算的基本方法是IPTV终端(机顶盒)在完成业务请求(网络/业务认证、加入组播组、单播申请、HTTP请求等)之后写日志,对于业务可用性指标,需记录发生时间与结果。对手业务互动性能指标,需记录发生时间和各种请求的响应时间,对业务使用性能视频播放断流次数,机顶盒在视频播放断流时写日志并记录发生时间。以上各项指标的日志记录由机顶盒网管或质量监测系统按周期收集,然后汇总计算各个周期内的各项指标的成功(失败)率、平均响应时间、最大响应时长、总断流次数及平均断流次数。5.2传输质量指标监测方法
传输质量指标与不同的网段和节点相关,因此需要在IPTV网络关键节点和网段部署质量监测探针。监测点的位置可以根据IPTV网络架构和IPTV运维部门的分工来选取。一般来说,IPTV网络结构由视频头端网络、核心网络、IPTV承载网和IPTV的用户端组成(如图3所示),以下位置可以作为监测的重点:“建筑321---标准查询下载网
YD/T2367-2011
视频头端:视频源质量的监测点。任何视频头端出现的问题都是全网的问题。IPTV传输网入口:这是IPTV业务与其他业务(数据、语言等)混合前的入口。监测IP传输网前的视频质量,可以分辨是视频头端的问题或者传输过程中产生的问题。宽带接入网入口:这是骨干传输网和接入网的分界点,可以区分是传输网的问题还是接入网的问题。部分用户家庭网络入口:可以区分是传输网接入网的问题还是客户自身家庭网络的问题。客户端
直播电现
VOD流媒体服务器
内容存储
OSS&NMS
传输骨干网络
组据/单播
接入网
图3传输质量监测方法—部署质量监测探针IPTV流媒体数据可通过分布式探针取得。各个监测节点的探针获取媒体数据的办法主要有两种,是对IPTV网络中实际播放的媒体流进行捕获(被动式测量方法),另外一种是模拟机顶盒行为对不同节目向IPTV业务系统请求并进行播放得到媒体流(主动式测量方法)。传输质量指标基于得到的流媒体数据分析计算得到,以下是各种传输质量指标的分析和计算方法。5.2.1MPEGTS健康指标
质量监测探针得到MPEGTS码流后,对码流数据进行同步字节提取和包序错误检查,并进一步根据ETSITR101290对数据进行前两个优先级别的语法错误的检查,并对数据流进行实时监测,及时纪录出错的时间和错误的情况。根据ETSITR101290的定义,码流分析功能不是并行处理的模式,而是有先后次序的相对关系。根据不同的优先级,先完成同步和连续性的分析,然后提取PSI信息,最后根据解析后的PSI信息对不同PID的节目TS流进行解码,分析详细的PES流信息。对于各项指标的具体计算和错误检查方法见4.3.1表2中的指标说明,更详细的分析方法见ETSITR101290
5.2.2媒体交付指标(MDI)
根据IETFRFC4445,媒体交付指标MDI的计算分析方法如下:a)DF(延迟因素)
流媒体应用有实时性的特点。在流媒体通过IP网络传输的同时,终端解码器在消耗已接收到的媒体流信息。IP网络传输媒体流出现的抖动表现为同一媒体流的IP封包传输的间隔不均匀。在采样周期中,DF首先计算在测量点每个IP视频封包到达时间变化。然后,与预期的视频流速度对8
YD/T2367-2011
比得出。采样周期默认为1s。DF的数值在每次采样周期完成后更新。具体DF的计算公式如下:假设在测量点有虚拟缓存大小为X,X=接收到的字节数一解码所需的字节数接收到的字节数为实际测量得到:解码所需的字节数通过对媒体流解码分析得到。那么,DF=[最大值(X)一最小值(X)]/媒体流码率媒体流码率单位是byte/s。最大值(X)和最小值(X)是在采样周期内所得数值。DF的计算将网络抖动换算为对媒体流解码缓冲的需求。当解码器的缓存保存媒体信息不小于DF数值,解码器不会出现缓存内容耗尽的情形:因此,网络的抖动将不影响视频播放的质量。DF期望值(expectedDF)是在理想状态下得到的MIDI:DF数值。这个数值等于媒体流在没有拥挤的线路传输。可以看作设备把一个视频封包转移到下一节点或者视频解码器的同时,另外一个视频封包立刻到达缓冲区。
DF期望值=IP封包的MPEG内容/媒体流码率假设每个IP封包包括7个MPEG-2TS封包,每个MPEG-2TS封包为188byte,则该IP封包包括了1316byte的视频内容。视频流码率为2Mbit/sCBR。则:DF期望值=1316×8/2000000=5.26msb)MLR(媒体丢包速率)
MLR计算媒体封包在采样周期内的丢失总数:MLR=媒体封包丢失总数/采样周期默认采样周期为1s。媒体封包在MPEG-2TS封装格式是指有效的MPEG封包(不包括填充MPEG封包)。
5.2.3RTP指标
RTP指标的计算方法在IETFRFC1889有详细的说明,对RTP丢包率、时延和时延抖动可从RTCP协议信息中获得。其计算方法简要描述如下。a)RTP丢包率
丢包率为单位时间内丢失的RTP包的数目。检测的具体方法是统计媒体流中的连续2个SR(发送端报告控制包)的时间间隔Tin内实际接收RTP包的数目Nreal,然后按公式(1)来计算丢包率Riost。Rlost=(Nexp-Nreal)Nexp(4)(1)
其中:Nexp为期望的RTP包数目,它等于在Tint内接收到RTP包的最小序号Ni和最大序号Nj之差,用下面公式来表示:Nexp=Nj一Ni,实际接收到的RTP包Nrea可能包括在Tint之前的迟到包(由于采用UDP协议传输,不存在重复包),所以计算所得的丢包率会出现负数。此时丢包率定义为0。b)时延
可根据RTCP协议的SR控制包中的NTP时戳计算得到。c)时延抖动
每两个RTP包的抖动可以用RTP包中的RTP时戳和接收的时刻进行计算,计算公式如公式(2):设R/代表第i个包的到达时刻,S/代表第j个包的RTP时戳值,则第个RTP报文与第个RTP报文间的抖动为D(i):
D(ij)=(Rj-Ri)-(Sj—Si)=(RjSi)-(Ri—Si)建筑321-—标准查询下载网
