【YD通讯标准】 2GHz WCDMA 数字蜂窝移动通信网 lub/lur 接口技术要求和测试方法(第五阶段)增强型高速分组接入(HSPA+)

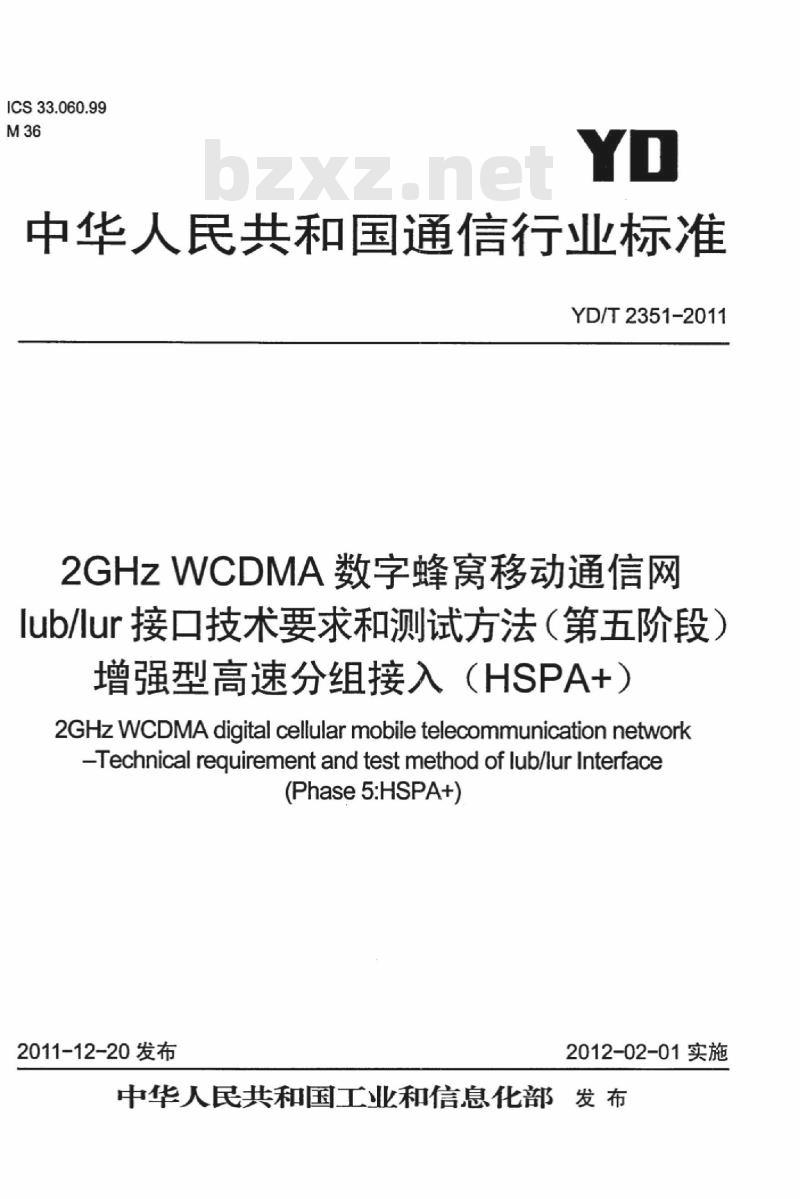

ICS33.060.99
中华人民共和国通信行业标准
YD/T2351-2011
2GHZWCDMA数字蜂窝移动通信网
lub/lur接口技术要求和测试方法（第五阶段）增强型高速分组接入（HSPA+）
2GHzWCDMAdigitalcellularmobiletelecommunicationnetwork-Technicalrequirementandtestmethodoflub/lurInterface(Phase 5:HSPA+)
2011-12-20发布
2012-02-01实施

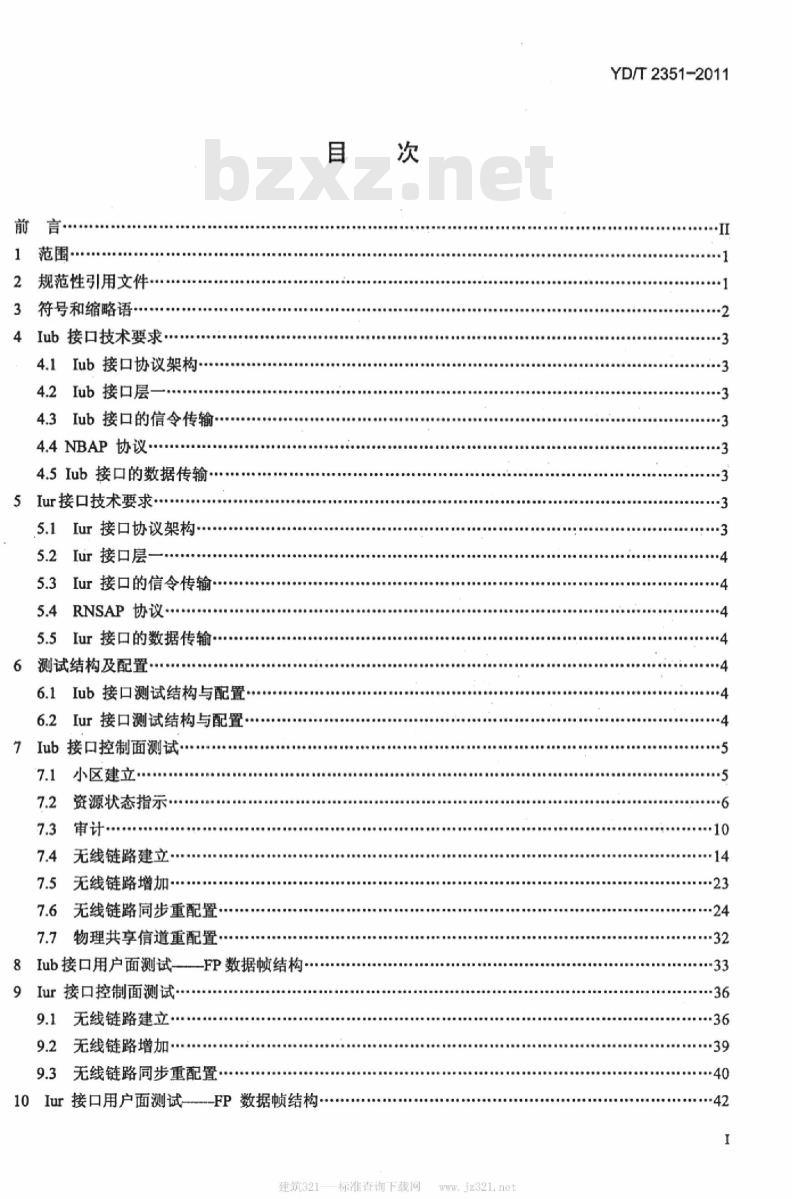

中华人民共和国工业和信息化部发布前言·
2规范性引用文件.
3符号和缩略语
4Iub接口技术要求
4.1ub接口协议架构
4.2ub接口层
4.3Iub接口的信令传输
4.4NBAP协议
4.5Iub接口的数据传输..
5Iur接口技术要求·
5.1Iur接口协议架构
5.2Iur接口层
5.3Iur接口的信令传输
5.4RNSAP协议
5.5ur接口的数据传输
6测试结构及配置
6.1Iub接口测试结构与配置·
6.2Iur接口测试结构与配置..
7Iub接口控制面测试·
小区建立
资源状态指示·
无线链路建立
无线链路增加
无线链路同步重配置·
物理共享信道重配置·
8Iub接口用户面测试
9Iur接口控制面测试
无线链路建立
无线链路增加·
-FP数据顿结构
9.3无线链路同步重配置
10ur接口用户面测试
-FP数据顿结构
建筑321-—标准查询下载网
YD/T2351-2011
YD/T2351-2011

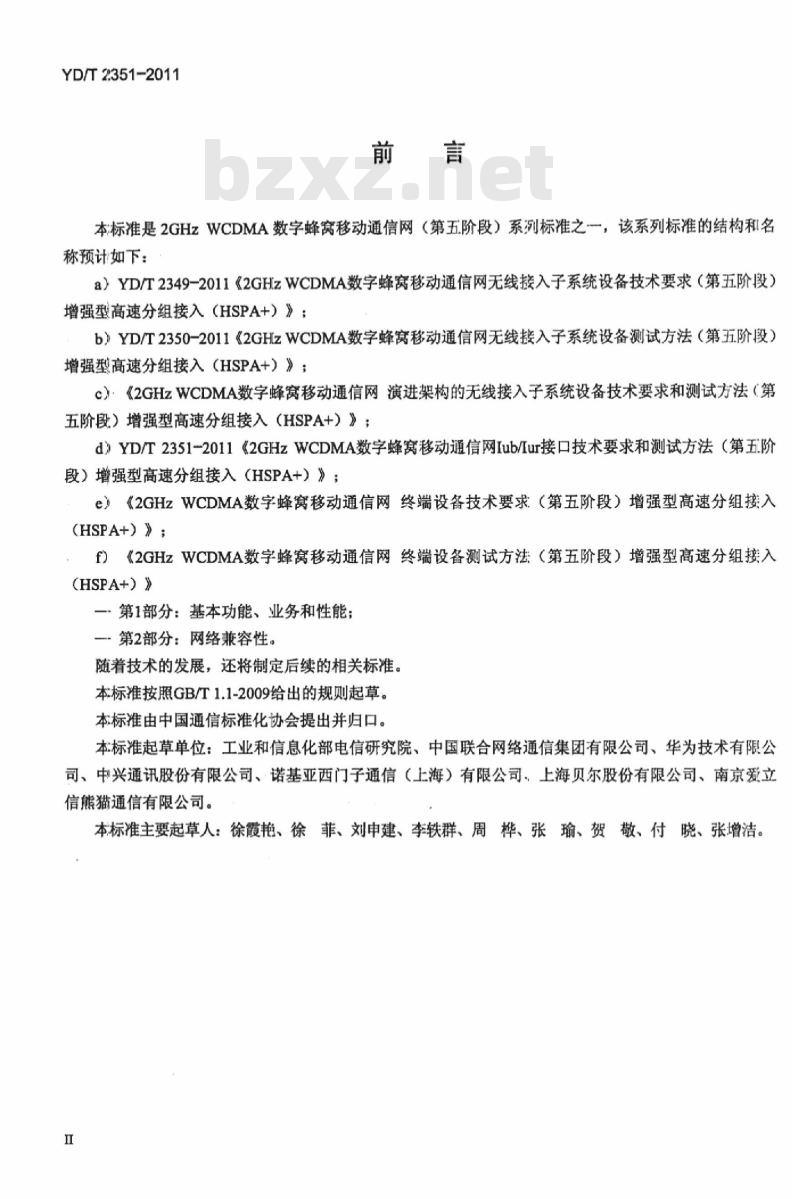

本标准是2GHzWCDMA数字蜂窝移动通信网（第五阶段）系列标准之一，该系列标准的结构和名称预计如下：
a）YD/T2349-2011《2GHzWCDMA数字蜂窝移动通信网无线接入子系统设备技术要求（第五阶段）增强型高速分组接入（HSPA+）》；b》YD/T2350-2011《2GHzWCDMA数字蜂窝移动通信网无线接入子系统设备测试方法（第五阶段）增强型高速分组接入（HSPA+）》：c）：《2GHzWCDMA数字蜂窝移动通信网演进架构的无线接入子系统设备技术要求和测试方法（第五阶段）增强型高速分组接入（HSPA+）》：d》YD/T2351-2011《2GHzWCDMA数字蜂窝移动通信网Iub/lur接口技术要求和测试方法（第五阶段）增强型高速分组接入（HSPA+）》：e）《2GHzWCDMA数字蜂窝移动通信网终端设备技术要求（第五阶段）增强型高速分组接入(HSPA+）》；
f）《2GHzWCDMA数字蜂窝移动通信网终端设备测试方法（第五阶段）增强型高速分组接入(HSPA+）》
一第1部分：基本功能、业务和性能第2部分：网络兼容性。
随着技术的发展，还将制定后续的相关标准。本标准按照GB/T1.1-2009给出的规则起草。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、中国联合网络通信集团有限公司、华为技术有限公司、中兴通讯股份有限公司、诺基亚西门子通信（上海）有限公司，上海贝尔股份有限公司、南京爱立信熊猫通信有限公司。
本标准主要起草人：徐霞艳、徐菲、刘申建、李轶群、周桦、张瑜、贺敬、付晓、张增洁。I
1范围
2GHzWCDMA数字蜂窝移动通信网
lub/lur接口技术要求和测试方法（第五阶段）增强型高速分组接入（HSPA+）
YD/T2351-2011
本标准规定了2GHzWCDMA数字蜂窝移动通信网引入高阶调制（下行64QAM、上行16QAM）、MIMO、CELLFACH下行增强、CPC、下行链路层二增强等HSPA增强技术后，NodeB和RNC之间Iub接口，以及RNC之间Iur接口的技术要求和测试方法。本标准适用于2GHzWCDMA数字蜂窝移动通信网的无线接入子系统设备。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。3GPPTS25.420(Release7)
andPrinciples)
UTRANIur接口：概述与原则（UTRANIurInterface:GeneralAspects3GPPTS25.421（Release7）UTRANIur接：层—（UTRANIurinterfaceLayer1）3GPPTS25.422(Release7)
UTRANIur接：信令传输（UTRANIurinterfacesignallingtransport）3GPPTS25.423（Release7）UTRANIur接：RNSAP信令（UTRANIurinterfaceRNSAPsignalling)
3GPPTS25.424（Release7）UTRANIur接口：公共传输信道数据流的数据传输与传输信令(UTRAN Iurinterfacedata transport&transport signalling for CCH data streams)3GPPTS25.425（Release7）UTRANIur接口：用于公共传输信道数据流的用户面协议（UTRANIur interface user planeprotocolsfor CCH data streams)3GPPTS25.426（Release7）UTRANIur/lub接口：专用传输信道数据流的数据传输与传输信令(UTRAN IurandIubinterfacedatatransport&transport signallingforDCHdata streams)3GPPTS25.427（Release7）UTRANIur/lub接口：用于专用传输信道数据流的用户面协议(UTRAN Iur and Iub interface user plane protocols for DCH data streams)UTRANIub接口：概述与原则（UTRANIubInterface:GeneralAspects3GPPTS25.430(Release7)
andPrinciples)
3GPPTS25.431(Release7)
3GPPTS25.432(Release7)
transport)
3GPPTS-25.433 (Release7)
3GPPTS25.434(Release7)
UTRANIub接：层-（UTRANIubinterfaceLayer1）UTRANIub 接口：信令传输（UTRANIub interface:signallingUTRAN Iub 接：NBAP信令(UTRAN Iub interface NBAP signalling）UTRANIub接口：公共传输信道数据流的数据传输与传输信令1
建筑321---标准查询下载网www。jz321.netYD/T2/351-2011
(UTRAN Iub interface data transport & transport signalling for CCH data streams)UTRANIub接口：用于公共传输信道数据流的用户面协议（UTRAN3GPPTS25.435(Release7)

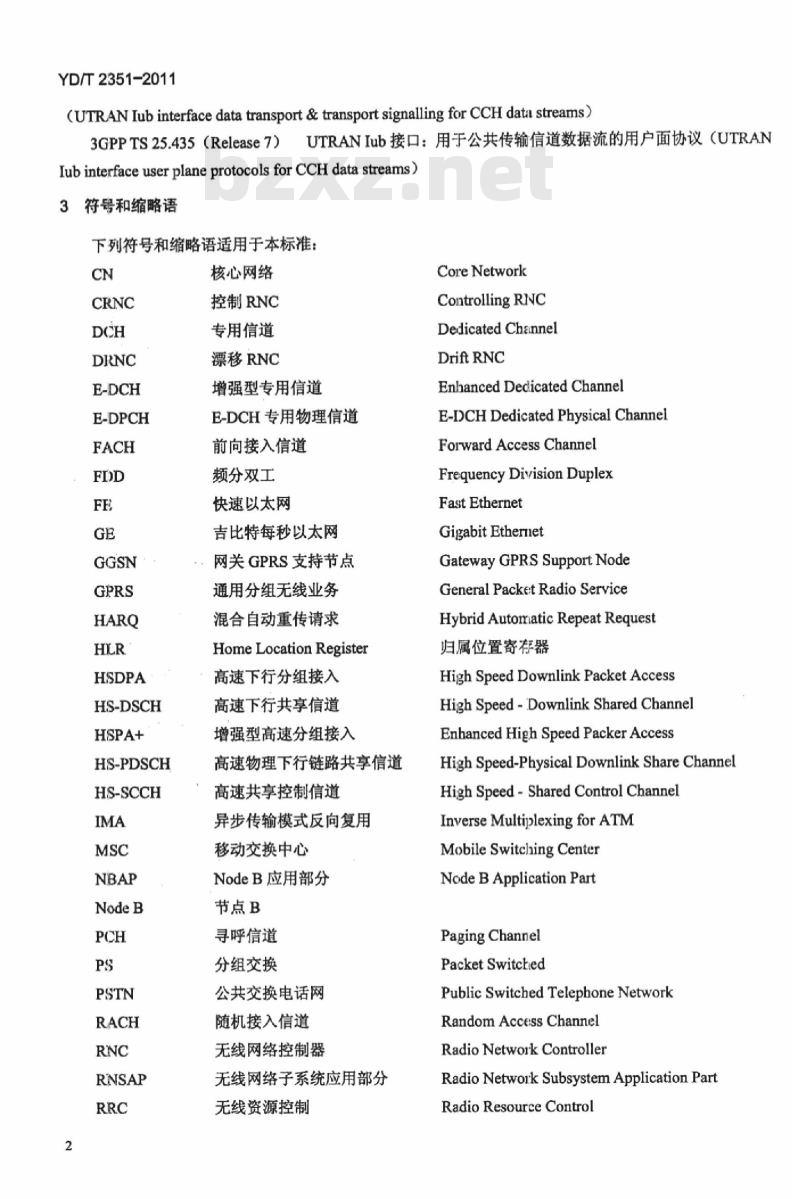

Iub interface user plane protocols for CCH data streams)符号和缩略语
下列符号和缩略语适用于本标准：CN
E-DPCH
HS-DSCH
HS-PDSCH
HS-SCCH
核心网络
控制RNC
专用信道
漂移RNC
增强型专用信道
E-DCH专用物理信道
前向接入信道
频分双工
快速以太网
吉比特每秒以太网
网关GPRS支持节点
通用分组无线业务
混合自动重传请求
Home Location Register
高速下行分组接入
高速下行共享信道
增强型高速分组接入
高速物理下行链路共享信道
高速共享控制信道
异步传输模式反向复用
移动交换中心
NodeB应用部分
节点B
寻呼信道
分组交换
公共交换电话网
随机接入信道
无线网络控制器
无线网络子系统应用部分
无线资源控制
Core Network
Controlling RNC
Dedicated Chainnel
DriftRNC
Enhanced Dedicated Channel
E-DCH Dedicated Physical ChannelForward Access Channel
FrequencyDivision Duplex
Fast Ethernet
Gigabit Ethernet
Gateway GPRS Support Node
General Packe:t Radio ServiceHybrid Autorriatic Repeat Request归属位置寄存器
HighSpeed Downlink PacketAccessHigh Speed - Downlink Shared ChannelEnhancedHighSpeedPackerAccessHigh Speed-Physical Downlink Share ChannelHigh Speed-Shared Control ChannelInverseMultiplexingforATM
Mobile Switclhing Center
Node BApplication Part
Paging Channel
Packet Switchied
Public Switched Telephone NetworkRandom Access Channel
Radio Network Controller
Radio Network Subsystem Application PartRadio Resource Control
4lub接口技术要求
服务GPRS支持节点
服务RNC
服务无线网络子系统
同步传输模式1
用户设备
用户网络接口
通用陆地无线接入网络
拜访用户位置寄存器
宽带码分多址接入
4.1lub接口协议架构
Serving GPRS Support Node
YD/T2351-2011
ServingRadioNetworkControllerServingRadioNetworkSubsystemSynchronous Transfer Mode 1
UserEquipment
User-to-Network Interface
Universal Terrestrial Radio Access NetworkVisitor Location Register
Wideband CodeDivision Multiple AccessIub接口是WCDMA基站与无线网络控制器间的逻辑接口。ub接口的协议架构见3GPPTS25.430（Release7）RNC与NodeB之间的物理连接应支持E1、STM-1、FE（FastEthernet）、GE（GigabitEthernet，可选）。RNC与NodeB支持IMA、TC、FRACTIONALATM、CES传输方式（可选）RNC与NodeB应支持ATM传输和IP传输两种方式。应支持ATM、或IP或ATM/IP双协议栈。支持ATM节点/IP节点互连（可选）。4.2lub接口层一
Iub接口层一的要求见3GPPTS25.431（Release7）。4.3lub接口的信令传输
Iub接口信令传输的要求见3GPPTS25.432（Release7）。4.4NBAP协议
NBAP协议的要求见3GPPTS25.433（Release7）。4.5lub接口的数据传输
Iub接口的数据传输分为公共传输信道数据流的传输和专用传输信道数据流的传输。公共传输信道数据流的传输和传输信令的要求见3GPPTS25.434（Release7）。公共传输信道数据流的用户平面协议的要求见3GPPTS25.435（Release7）。专用传输信道数据流的传输和传输信令的要求见3GPPTS25.426（Release7）。专用传输信道数据流的用户平面协议的要求见3GPPTS25.427（Release7）5lur接口技术要求
5.1lur接口协议架构
Iur接口是WCDMA无线网络控制器之间的逻辑接口。Iur接口的协议架构见3GPPTS25.420（Release7）。Iur接口应支持El、STM-1、FE（FastEthernet，可选）、GE（GigabitEthermet）。并支持ATM传输和IP传输两种方式。
建筑321---标准查询下载网
YD/T2351-2011
5.2lur接口层
Iur接口层一的要求见3GPPTS25.421（Release7）。5.3lur接口的信令传输
Iur接口信令传输的要求见3GPPTS25.422（Release7）。5.4RNSAP协议
RNSAP协议的要求见3GPPTS25.423（Release7）。5.5lur接口的数据传输
Iur接口的数据传输分为公共传输信道数据流的传输和专用传输信道数据流的传输。公共传输信道数据流的传输和传输信令的要求见3GPPTS25.424（Release7）。公共传输信道数据流的用户平面协议的要求见3GPPTS25.425（Release7）。专用传输信道数据流的传输和传输信令的要求见3GPPTS25.426i（Release:7）。专用传输信道数据流的用户平面协议的要求见3GPPTS25.427（Release7）。6测试结构及配置
6.1lub接口测试结构与配置
6.1.1测试环境配置图
测试系统由RNC、NodeB、CN、信令测试仪、测试用UE等组成。图1所示为Iub接口测试系统的最小配置。
监测点（lub）
6.1.2lub物理接口
MSCVLR
图1lub接口测试配量图
因特网
物理接口可采用E1接口或STM-1光接口等形式，E1接口可选择75Q非平衡接口和120Q平衡接口。选用E1物理接口时，应支持UNI和IMA两种协议。物理接口还可采用FE（FastEthernet）、GE（GigabitEthermet，可选）等形式。6.1.3协议测试仪
在测试中，从Iub接口点监测信令流程。通过协议分析仪来监测和分析Iub接口上的信令流程和消息，此协议分析仪应具有分析Iub接口控制面和用户面协议的能力。6.2lur接口测试结构与配置
6.2.1测试环境配置图
测试系统由RNC、NodeB、CN、信令测试仪、测试用UE等组成图2所示为Iur接口测试系统的最小配置。
6.2.2协议测试仪
监测点（Iur）
MSC/VLR
图2lur接口测试配置
YD/T2351-2011
因特网
在测试中，从Iur接口点监测信令流程。通过协议分析仪来监测和分析Iur接口上的信令流程和消息，此协议分析仪应具有分析Iur接口控制面和用户面协议的能力。6.2.3其他说明
本标准中所提出的测试触发条件均为建议使用的方法。如被测系统采取UEinvolvedSRNS重定位实现Inter-RNC切换，则第9章、第10章项目不进行测试。7lub接口控制面测试
7.1小区建立
测试编号：7.1.1
测试项目：小区建立
测试分项：小区建立时MIMO导频配置测试条件：
NodeB有合适的LocalCell资源，支持MIMO能力测试步骤：
1）配置MIMO辅导频采用S-CPICH信道的Antenna1调制图样：2）通过数据加载，或者通过复位NodeB相关硬件触发小区建立的流程：3）小区建立后通过操作维护终端查看该小区状态，并且试图把PS业务建立在HSPA信道上，观察下行是否激活MIMO操作
预期结果：
Node-B
CELL SETUP REQUEST
CELL SETUP
RESPONSE
1）CELLSETUPREQUEST消息中包含参数\MIMOPilotConfiguration”和“MIMOPilotConfigurationExtension”，参数MIMOPilotConfiguration”取值为“PrimaryandSecondaryCPICH”；参数“MIMOPilotConfigurationExtension”中给出“Power OffsetFor Secondary CPICHforMIMO”；2）小区成功建立，按照给定的配置NodeB发射MIMO主导频和辅导频；3）PS业务可成功建立，HS-DSCH无线链路可正常进行MIMO操作5
建筑321-—-标准查询下载网
YD/T2351-2011
7.2资源状态指示
测试编号：7.2.1
项目：资源状态指示
分项目：资源状态指示
测试条件：
下行链路64QAM调制
1）NodeB本地小区支持HSDPA、E-DCH，支持下行链路64QAM调制：2）小区中已分配HSDPA、E-DCH相关的物理信道资源；3）通过小区中HSDPA资源的改变或其他方式，触发NodeB向CRINC发送资源状态指示消息测试步骤：
预期结果：
RESOURCESTATUSINDICATION
NocleB
NodeB向CRNC发送“RESOURCESTATUSINDICATION”消息。消息中IE“SixtyfourQAMDICapability”取值为“SixtyfourQAMDLCapable\测试编号：7.2.2（可选）
目：资源状态指示
分项目：资源状态指示—上行链路16QAM调制测试条件：
1）NodeB本地小区支持HSDPA、E-DCH，支持上行链路16QAM调制：2）小区中已分配HSDPA、E-DCH相关的物理信道资源：3）通过小区中E-DCH资源的改变或其他方式，触发NodeB向CRNC发送资源状态指示消息测试步骤：
预期结果：
RESOURCESTATUSINDICATION
NodeB向CRNC发送“RESOURCESTATUSINDICATION”消息。消息中IE\SixteenQAMULCapability取值为“SixteenQAMULCapable”6
测试编号：7.2.3
目：资源状态指示
分项目：资源状态指示免费标准bzxz.net
测试条件：
CPCULDTX-DLDRX
1）NodeB本地小区支持HSDPA、E-DCH，支持ULDTX-DLDRX：2）小区中已分配HSDPA，E-DCH相关的物理信道资源：YD/T2351-2011
3）通过小区中HSDPA、E-DCH资源的改变或其他方式，触发NodeB向CRNC发送资源状态指示消息测试步骤：
预期结果：
RESOURCE STATUS INDICATION
NodeB向CRNC发送“RESOURCESTATUSINDICATION”消息。-消息中IE“ContinuousPacketConnectivityDTX-DRXCapability”取值为“ContinuousPacketConnectivityDTX-DRXCapable”测试编号：7.2.4（可选）
项目：资源状态指示
分项目：资源状态指示—HS-SCCH-less操作测试条件：
1）NodeB本地小区支持HSDPA、E-DCH，支持HS-SCCH-less操作：2）小区中已分配HSDPA、E-DCH相关的物理信道资源；3）通过小区中HSDPA、E-DCH资源的改变或其他方式，触发NodeB向CRNC发送资源状态指示消息测试步骤：
预期结果：
RESOURCE STATUSINDICATION
NodeB向CRNC.发送、“RESOURCESTATUSINDICATION”消息，消息中IE“ContinuousPackeConnectivityHS-SCCHless Capability取值为“Continuous Packet Connectivity HS-SCCH less Capable”7
建筑321-—-标准查询下载网
YD/T2351-2011
测试编号：7.2.5
目：资源状态指示
分项目：资源状态指示
测试条件：
1）NodeB本地小区支持HSDPA、E-DCH，支持MIMO操作：2）小区中已分配HSDPA、E-DCH相关的物理信道资源3）通过小区中HSDPA、E-DCH资源的改变或其他方式，触发NodeB向CRNC发送资源状态指示消息测试步骤：
预期结果：
RESOURCESTATUSINDICATION
NodleB
NodeB向CRNC发送“RESOURCESTATUSINDICATION”消息，消息中IE“MIMOCapability”取值为\MIMO Capable\，“MIMO Power OffsetFor S-CPICH Capability”取值为“\S-CPICH Power OffsetCapable
测试编号：7.2.6（可选）
目：资源状态指示
分项目：资源状态指示-CELLFACH下行增强测试条件：
1）NodeB本地小区支持HSDPA、E-DCH，支持CELLFACH下行增强：2）小区中已分配HSDPA、E-DCH相关的物理信道资源：3）通过小区中HSDPA、E-DCH资源的改变或其他方式，触发Node:B向CRNC发送资源状态指示消息测试步骤：
预期结果：
RESOURCESTATUSINDICATION
NodeB向CRNC发送“RESOURCESTATUSINDICATION”消息，消息中IE\EnhancedFACHCapability取值为“EnhancedFACHCapable”8
测试编号：7.2.7
项目：资源状态指示
F-DPCH的增强
分项目：资源状态指示一
测试条件：
1）NodeB本地小区支持HSDPA、E-DCH，支持F-DPCH的增强：2）小区中已分配HSDPA，E-DCH相关的物理信道资源：YD/T2351-2011
3）通过小区中HSDPA、E-DCH资源的改变或其他方式，触发NodeB向CRNC发送资源状态指示消息测试步骤：
预期结果：
RESOURCESTATUSINDICATION
NodeB向CRNC发送“RESOURCESTATUSINDICATION”消息，消息中IE“F-DPCHSlotFormatCapability”取值为“F-DPCHSlotFormatCapable”测试编号：7.2.8
项目：资源状态指示
分项目：资源状态指示—
测试条件：
一支持“可变大小的RLCPDU”的RLCAM模式1）NodeB本地小区支持HSDPA、E-DCH，支持“可变大小的RLCPDU”的RLCAM模式2）小区中已分配HSDPA、E-DCH相关的物理信道资源：3）通过小区中HSDPA、E-DCH资源的改变或其他方式，触发NodeB向CRNC发送资源状态指示消息测试步骤：
预期结果：
RESOURCESTATUSINDICATION
NodeB向CRNC发送“RESOURCESTATUSINDICATION”消息。消息中IE“HSDPACapability”取值为“HSDPACapable\，IE“HS-DSCHMAC-dPDUSizeCapability”取值为“FlexibleSizeCapable”建筑321--标准查询下载网
