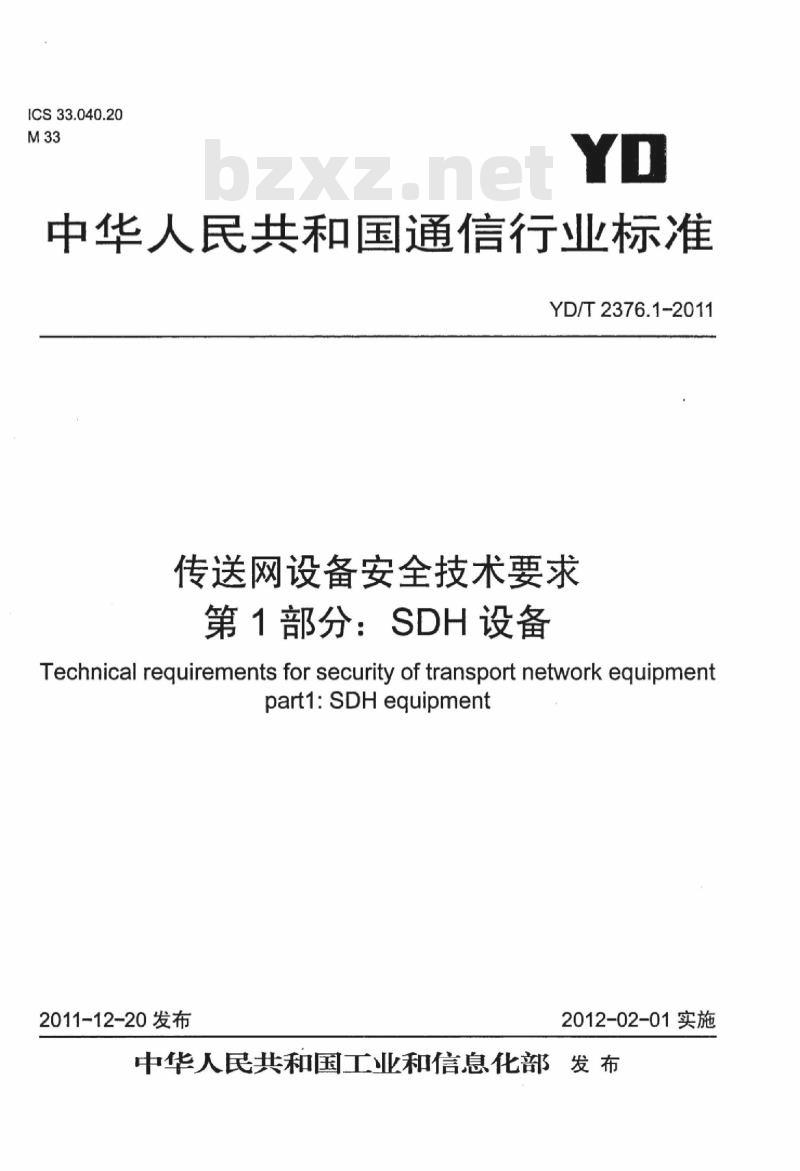

【YD通讯标准】 传送网设备安全技术要求 第1部分: SDH 设备

ICS33.040.20
中华人民共和国通信行业标准
YD/T2376.1-2011
传送网设备安全技术要求
第1部分：SDH设备
Technical reguirements for securityof transport network equipmentpart1:SDHequipment
2011-12-20发布
2012-02-01实施

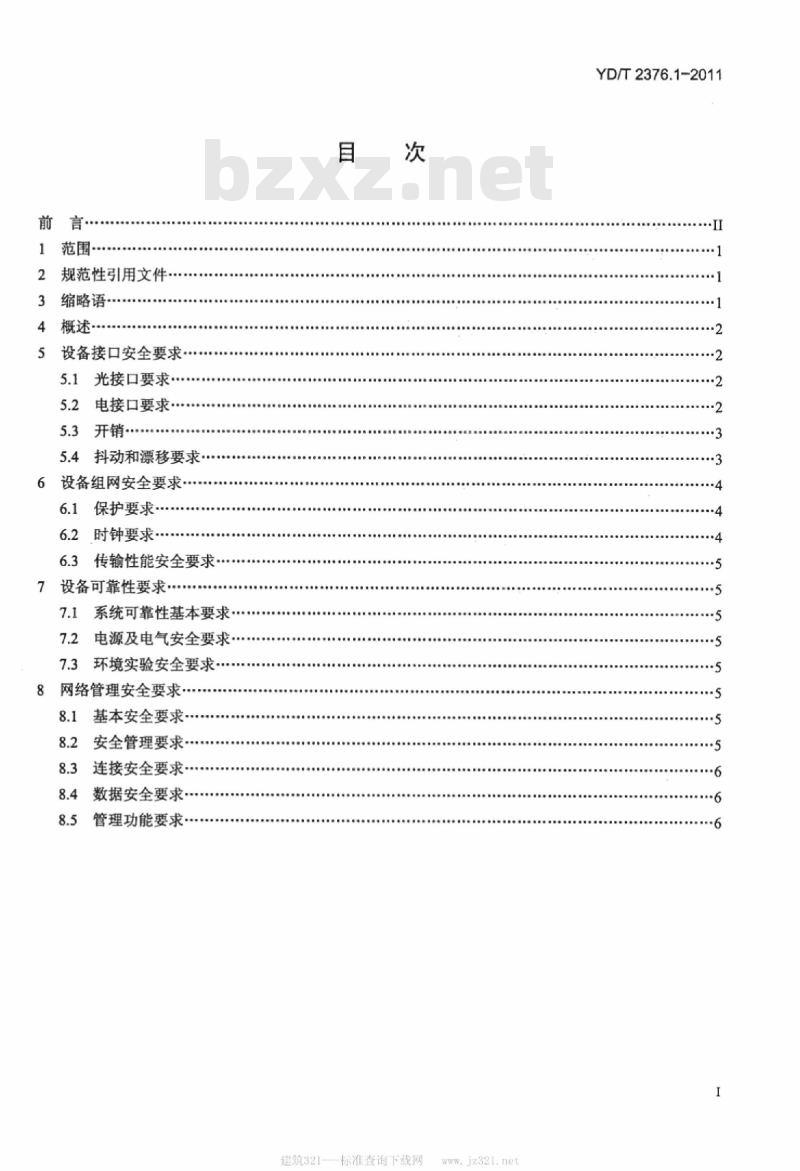

中华人民共和国工业和信息化部发布前言
2规范性引用文件.
缩略语
5设备接口安全要求
5.1光接口要求…
5.2电接口要求
5.3开销
5.4抖动和漂移要求
设备组网安全要求…·
6.1保护要求·
6.2时钟要求
6.3传输性能安全要求
7设备可靠性要求·
7.1系统可靠性基本要求
7.2电源及电气安全要求.·
7.3环境实验安全要求
8网络管理安全要求
基本安全要求·
安全管理要求
8.3连接安全要求…·
数据安全要求·
管理功能要求·
建筑321---标准查询下载网
YD/T2376.1-2011
YD/T2376.1-2011

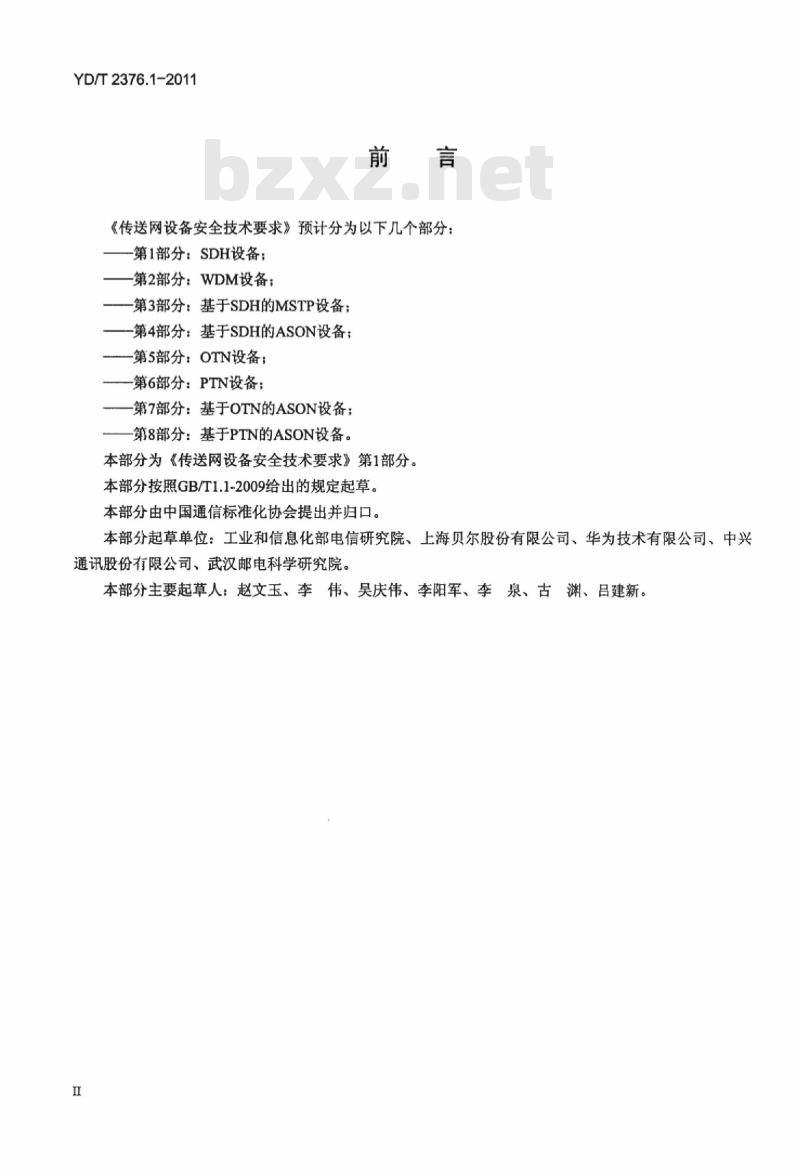

《传送网设备安全技术要求》预计分为以下几个部分：一第1部分：SDH设备；
一第2部分：WDM设备：
第3部分：基于SDH的MSTP设备；一第4部分：基于SDH的ASON设备；第5部分：OTN设备；
第6部分：PTN设备；
一第7部分：基于OTN的ASON设备；一第8部分：基于PTN的ASON设备。本部分为《传送网设备安全技术要求》第1部分。本部分按照GB/T1.1-2009给出的规定起草。本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、上海贝尔股份有限公司、华为技术有限公司、中兴通讯股份有限公司、武汉邮电科学研究院。本部分主要起草人：赵文玉、李伟、吴庆伟、李阳军、李泉、古渊、吕建新。I

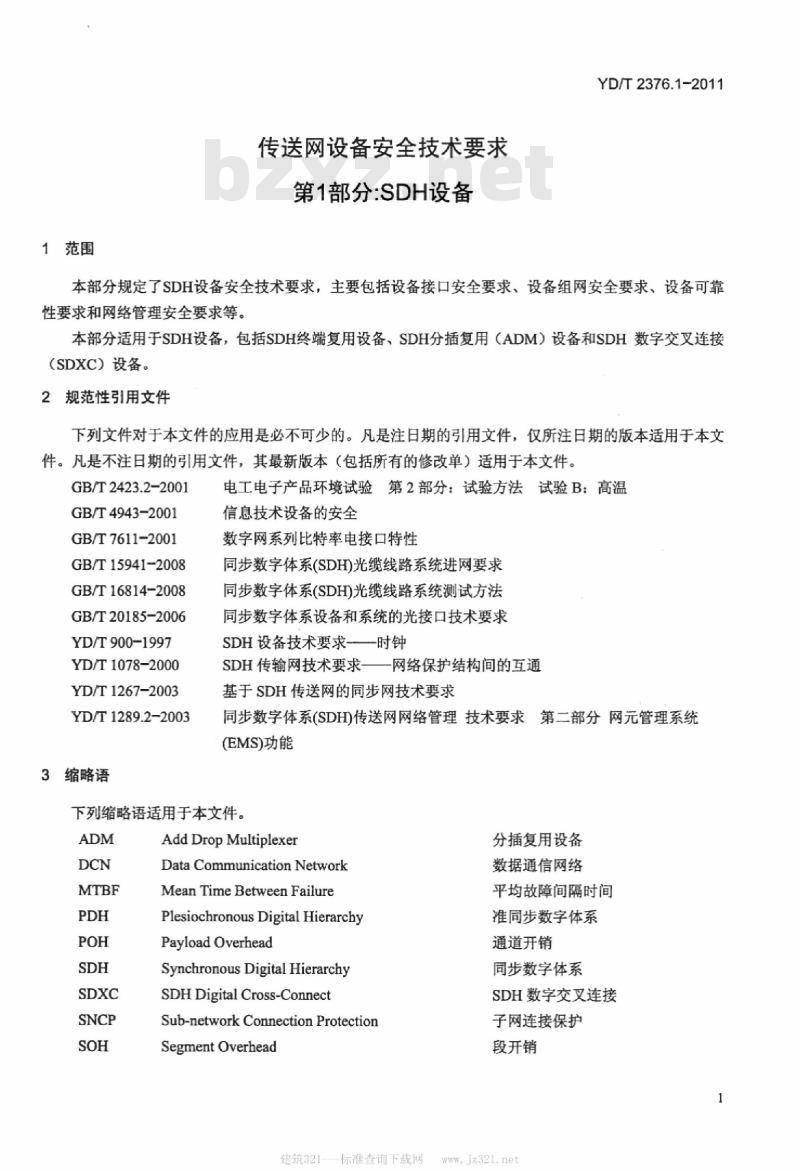

1范围
传送网设备安全技术要求
第1部分：SDH设备
YD/T2376.1-2011
本部分规定了SDH设备安全技术要求，主要包括设备接口安全要求、设备组网安全要求、设备可靠性要求和网络管理安全要求等。本部分适用于SDH设备，包括SDH终端复用设备、SDH分插复用（ADM）设备和SDH数字交叉连接(SDXC）设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.2-2001
GB/T4943-2001
GB/T7611-2001
GB/T15941-2008
GB/T16814-2008
GB/T20185-2006
YD/T900-1997
YD/T1078-2000
YD/T1267-2003
YD/T1289.2-2003
3缩略语
电工电子产品环境试验第2部分：试验方法试验B：高温信息技术设备的安全
数字网系列比特率电接口特性
同步数字体系(SDH)光缆线路系统进网要求同步数字体系(SDH)光缆线路系统测试方法同步数字体系设备和系统的光接口技术要求SDH设备技术要求-—时钟
SDH传输网技术要求—网络保护结构间的互通基于SDH传送网的同步网技术要求同步数字体系(SDHD)传送网网络管理技术要求第二部分网元管理系统(EMS)功能
下列缩略语适用于本文件。
Add Drop Multiplexer
Data Communication Network
Mean Time Between Failure
Plesiochronous Digital HierarchyPayload Overhead
Synchronous Digital HierarchySDHDigital Cross-Connect
Sub-network Connection ProtectionSegment Overhead
建筑321—
一标准查询下载网
分插复用设备
数据通信网络
平均故障间隔时间
准同步数字体系
通道开销
同步数字体系
SDH数字交叉连接
子网连接保护
段开销
YD/T2376.1-2011

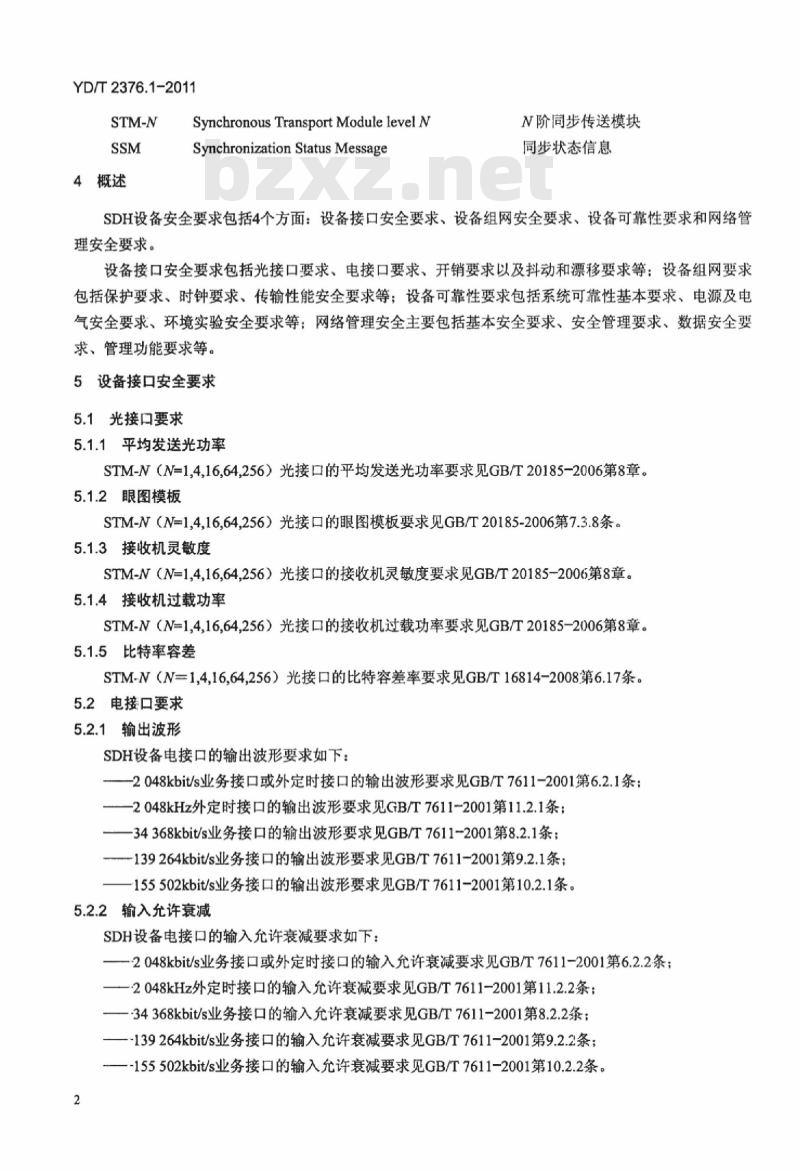

4概述
Synchronous Transport Module level NSynchronization Status MessageN阶同步传送模块
同步状态信息
SDH设备安全要求包括4个方面：设备接口安全要求、设备组网安全要求、设备可靠性要求和网络管理安全要求。
设备接口安全要求包括光接口要求、电接口要求、开销要求以及抖动和漂移要求等：设备组网要求包括保护要求、时钟要求、传输性能安全要求等；设备可靠性要求包括系统可靠性基本要求、电源及电气安全要求、环境实验安全要求等：网络管理安全主要包括基本安全要求、安全管理要求、数据安全要求、管理功能要求等。
5设备接口安全要求
5.1光接口要求
5.1.1平均发送光功率
STM-N（N=1,4,16,64,256）光接口的平均发送光功率要求见GB/T20185-2006第8章。5.1.2眼图模板
STM-N（N=1,4,16,64,256）光接口的眼图模板要求见GB/T20185-2006第7.3.8条。5.1.3接收机灵敏度
STM-N（N=1,4,16,64,256）光接口的接收机灵敏度要求见GB/T20185-2006第8章。5.1.4接收机过载功率
STM-N（N=1,4,16,64,256）光接口的接收机过载功率要求见GB/T20185-2006第8章。5.1.5比特率容差
STM-N（N=1,4,16,64,256）光接口的比特容差率要求见GB/T16814-2008第6.17条。5.2电接口要求
5.2.1输出波形
SDH设备电接口的输出波形要求如下：2048kbit/s业务接口或外定时接口的输出波形要求见GB/T7611-2001第6.2.1条：2048kHz外定时接口的输出波形要求见GB/T7611-2001第11.2.1条：—34368kbit/s业务接口的输出波形要求见GB/T7611-2001第8.2.1条：139264kbit/s业务接口的输出波形要求见GB/T7611-2001第9.2.1条；一155502kbit/s业务接口的输出波形要求见GB/T7611-2001第10.2.1条。5.2.2输入允许衰减
SDH设备电接口的输入允许衰减要求如下：—2048kbit/s业务接口或外定时接口的输入允许衰减要求见GB/T7611-2001第6.2.2条；2048kHz外定时接口的输入允许衰减要求见GB/T7611-2001第11.2.2条；——-34368kbit/s业务接口的输入允许衰减要求见GB/T7611-2001第8.2.2条：~139264kbit/s业务接口的输入允许衰减要求见GB/T7611-2001第9.2.2条：一-155502kbit/s业务接口的输入充许衰减要求见GB/T7611-2001第10.2.2条。2
5.2.3比特率容差
SDH设备电接口的比特容差率要求如下：—2048kbit/s业务接口的比特容差率要求见GB/T7611-2001第6.1.1条；—34368kbit/s业务接口的比特容差率要求见GB/T7611-2001第8.1.1条：-139264kbit/s业务接口的比特容差率要求见GB/T7611-2001第9.1.1条：-155502kbit/s业务接口的比特容差率要求见GB/T7611-2001第10.1.1条。5.3开销
SDH设备开销包括段开销（SOH）和通道开销（POH）SDH设备的开销处理要求见GB/T16814-2008第14章。5.4抖动和漂移要求
5.4.1抖动和漂移产生
时钟接口的抖动和漂移产生要求见YD/T900-1997第7章。PDH业务接口的映射抖动和结合抖动要求见GB/T15941-2008第12.2.2条。·STM-N(N=1,4,16,64)业务接口的抖动产生要求见GB/T15941-2008第12.2.2条。STM-256业务接口的抖动产生应满足表1。表1STM-256接口抖动产生（再生设备）测量带宽
接口类型
STM-256
指标名称
2输入抖动和漂移容限
时钟接口的输入抖动和漂移容限要求见YD/T900-1997第8章。高通
PDH业务接口的输入抖动和漂移容限要求见GB/T15941-2008第12.2.2条。YD/T2376.1-2011
峰-峰抖动值bzxZ.net
(Upp)）
STM-N(N=1,4,16,64)业务接口的输入抖动和漂移容限要求见GB/T15941-2008第12.2.2条。STM-256业务接口的输入抖动容限和漂移容限应满足表2和图1。表2STM-256输入抖动和漂移容限频率于
1012.18k80k1.92M<≤16M
16M建筑321---标准查询下载网
峰峰抖动值
(UIpp）
1.2×10°
2.88×10°
YD/T2376.1-2011
幅度（Upp）
6设备组网安全要求
6.1保护要求
6.1.1设备穴余保护
频率（kHz）
图1STM-256输入抖动和漂移容限16000
320000
STM-16及以上速率的SDHADM及SDXC设备应支持主控板、时钟板、交叉板、电源板、支路板（可选）等板卡的亢余保护，实现方式为1+1或M:N等。发生保护倒换时，业务受损时间应小于50ms。对于STM-1/4的SDHADM设备，主控板、时钟板、交叉板、电源板、支路板等板卡的余保护可选。对于SDH终端复用设备，至少应支持电源板的1十1保护。6.1.2组网保护
SDH设备组网时应支持线性复用段保护、复用段共享环保护、线性通道保护、通道环网保护、子网连接保护（SNCP）等保护方式中的一种或多种。发生保护倒换时，业务受损时间应小于50ms（对于复用段共享环保护，在环长小于1200km或环长大于1200km时，业务受损时间待研究）。不同保护倒换方式的保护倒换触发条件见GB/T15941-2008第11章。对于跨环保护要求，见YD/T1078-2000。6.2时钟要求
6.2.1SSM功能
SSM功能的要求见YD/T1267-2003第10.3条：6.2.2牵引入和牵引出范围
牵引入和牵引出的范围要求见YD/T900-1997第6章。6.2.3噪声传递
噪声传递的要求见YD/T900-1997第9章。6.2.4E1业务再定时功能
E1业务再定时功能的要求见YD/T1267-2003附录E。4
6.3传输性能安全要求
6.3.1长期误码
SDH设备自环时，24h无误码。
SDH设备组网时，具体误码要求见GB/T15941-2008第12.1.2条6.3.2系统抖动和漂移
YD/T2376.1-2011
PDH业务的系统输出抖动、系统输入抖动和漂移容限应满足GB/T15941-2008第12.2.1条。SDH业务（不包括STM-256）的系统输出抖动、系统输入抖动和漂移容限应满足GB/T15941-2008第12.2.1条。
STM-256业务系统输出抖动应满足表3，系统输入抖动和漂移容限要求同本部分5.4.2条。表3STM-256系统输出抖动
测量带宽
接口类型
STM-256
设备可靠性要求
系统可靠性基本要求
SDH设备的平均故障间隔时间（MTBF）待定。7.2电源及电气安全要求
峰-峰抖动值
（Ulpp）
对于一48V直流供电，SDH设备电源工作范围应满足一40V~一57V。对于交流供电，SDH设备电源工作范围为187V～242V，频率50Hz±5%。SDH设备绝缘电阻、耐强电压、漏电流等交流供电电气安全要求应满足GB/T4943-2001要求。7.3环境实验安全要求
对于SDH设备的环境实验条件，温度选择40C+2℃C，高温持续时间为16h，其他条件见GB/T2423.2-2001第3章，设备应无误码和告警产生。环境高温测试启动进行2h以后，设备接口的平均发送光功率、接收灵敏度和时钟自由振荡输出的频率准确度应满足常温指标要求。8网络管理安全要求
8.1基本安全要求
SDH设备的网管系统应支持余备份功能，包括网管系统的软/硬件冷/热穴余备份、网管数据通信网络（DCN）的穴余备份等。
8.2安全管理要求
SDH设备网管系统应支持以下安全管理功能：支持用户操作级别及权限划分：可划分为系统管理用户、系统维护用户、系统操作用户和系统监视用户等；应能按系统功能和管理域细分操作权限；具体要求见YD/T1289.2-20036.1.6.2条规范；一支持用户安全管理：为用户分配系统中唯一的帐户和密码，具体要求见YD/T1289.2-20036.1.6.25
建筑321---标准查询下载网
YD/T2376.1-2011
条规范：
-支持用户权限控制：包括用户登录鉴权和用户操作鉴权等，具体要求见YD/T1289.2-20036.1.6.3条规范；
一支持操作日志管理：记录、显示查询操作人员的登录信息和操作信息；操作日志的备份与删除等功能，具体要求见YD/T1289.2-20036.1.6.4条规范；一支持登录日志管理：包括查询、备份和删除登录日志功能，具体要求见YD/T1289.2-20036.1.6.4条规范。
其中操作日志和登录日志管理功能还应满足以下安全要求：一日志查看：提供日志的查看功能，只有授权的用户才能上载和查看日志，其他用户不能查看日志内容；
一完整性检查：系统对日志文件进行完整性校验，保证只能由系统修改，禁止人工修改；一一日志保存：当设备掉电重新启动后，日志内容不会丢失：一一日志绕接：日志按时间顺序记录，存储区满后会按照时间顺序覆盖，最早的会优先覆盖。存储区每满一次，上报一次事件，提醒用户日志信息已满。8.3连接安全要求
SDH设备的本地物理管理接口（串口、以太网口等）应缺省关闭，并支持根据用户权限在本地或远程启用和关闭物理管理接口。若本地用户和远程用户权限相同，则本地用户优先级高。SDH设备网管系统客户端、服务器等应缺省关闭不必要物理接口、软件进程服务等，并支持根据用户权限在本地启用和关闭物理接口。8.4数据安全要求
SDH设备网管系统应支持配置数据、性能数据、告警数据等关键数据的定期和手动亢余备份功能。SDH设备网管系统系统应支持配置数据合法性检查功能。8.5管理功能要求
SDH设备网管系统的管理功能包括配置管理、性能管理、故障管理等，基本要求见YD/T1289.2-2003。6
中华人民共和国
通信行业标准
传送网设备安全技术要求
第1部分：SDH设备
YD/T2376.1-2011
人民邮电出版社出版发行
北京市崇文区夕照寺街14号A座
邮政编码：100061
版权所有不得翻印
本书如有印装质量问题，请与本社联系电话：（010)67114922建筑321---标准查询下载网
