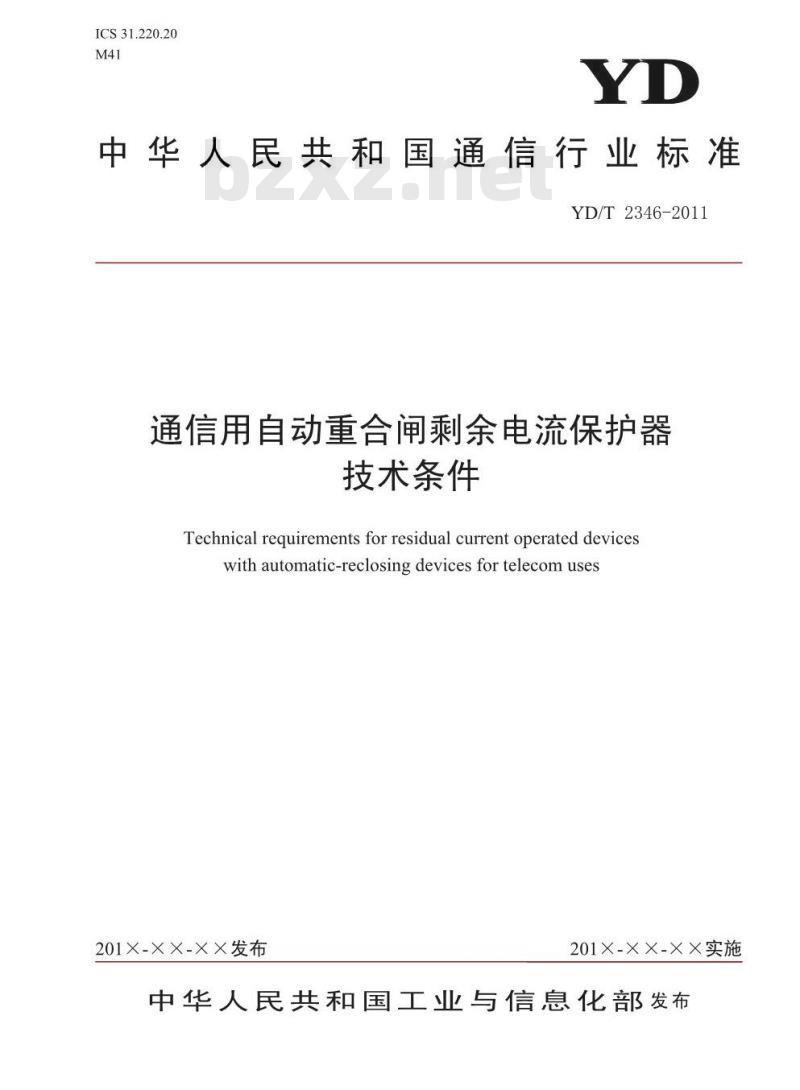

ICS31.220.20
中华人民共和国通信行业标准
YD/T 2346-2011
通信用自动重合闸剩余电流保护器技术条件
Technical requirements for residual current operated deviceswithautomatic-reclosingdevicesfortelecomuses201×-××-××发布
201×-××-××实施
中华人民共和国工业与信息化部发布前

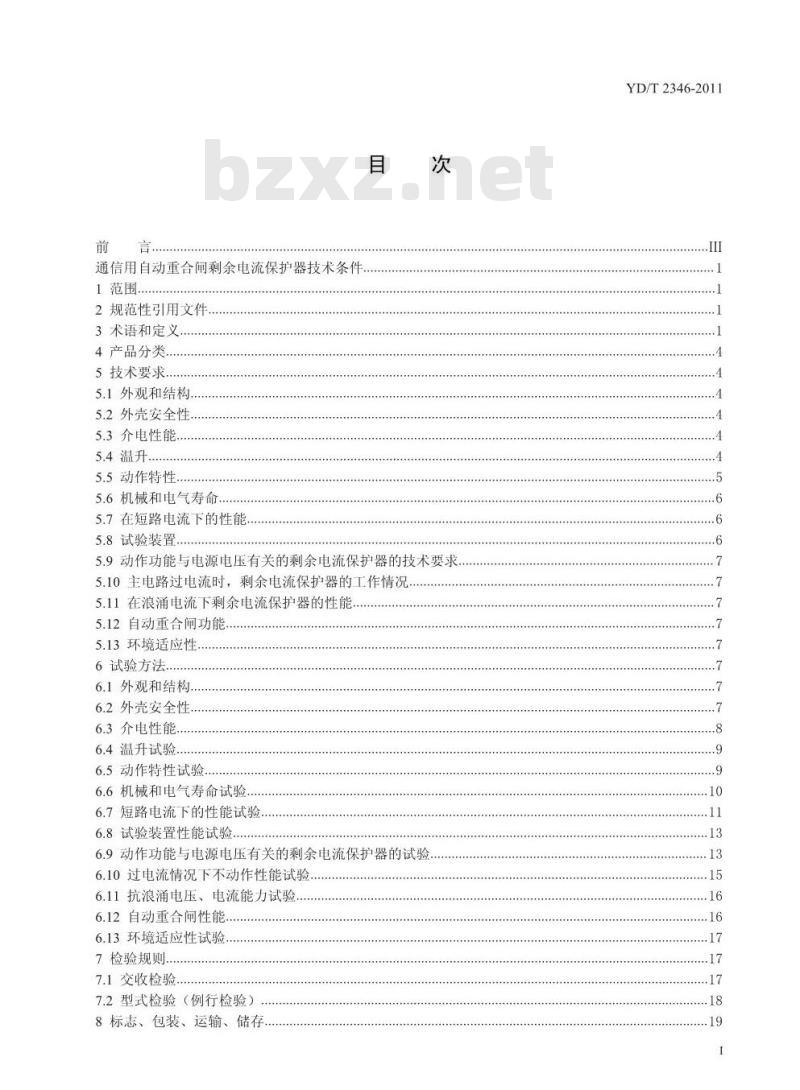

通信用自动重合闸剩余电流保护器技术条件1范围.
2规范性引用文件
3术语和定义，
4产品分类.
5技术要求...
5.1外观和结构.
5.2外壳安全性..
5.3介电性能....
5.4温升.
5.5动作特性..
5.6机械和电气寿命，
5.7在短路电流下的性能.
5.8试验装置..
5.9动作功能与电源电压有关的剩余电流保护器的技术要求...5.10主电路过电流时，剩余电流保护器的工作情况.5.11在浪涌电流下剩余电流保护器的性能5.12自动重合闸功能
5.13环境适应性...
6试验方法.
6.1外观和结构...
6.2外壳安全性..
6.3介电性能..
6.4温升试验.
6.5动作特性试验..
6.6机械和电气寿命试验
6.7短路电流下的性能试验.
6.8试验装置性能试验..
6.9动作功能与电源电压有关的剩余电流保护器的试验.6.10过电流情况下不动作性能试验6.11抗浪涌电压、电流能力试验，6.12自动重合闸性能
6.13环境适应性试验.
7检验规则..
7.1交收检验.
7.2型式检验（例行检验）
8标志、包装、运输、储存..
YD/T 2346-2011

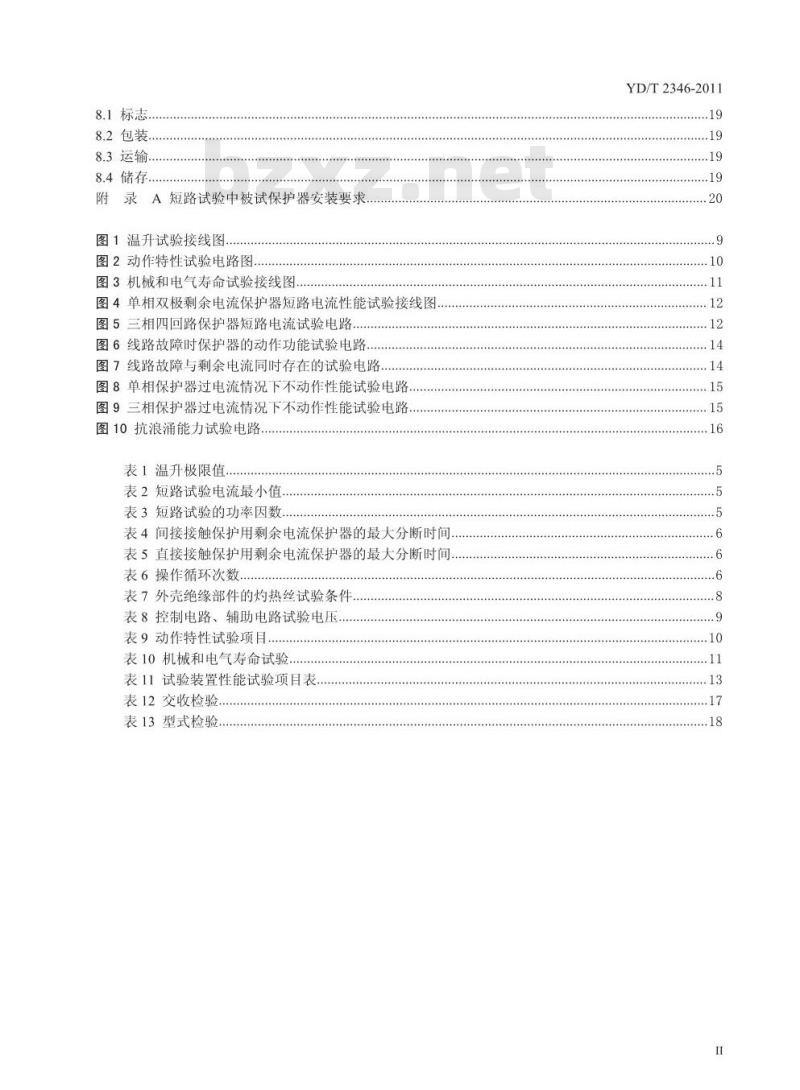

8.1标志.
8.2包装..
8.3运输.
8.4储存.
附录A短路试验中被试保护器安装要求图1温升试验接线图
图2动作特性试验电路图..
图3机械和电气寿命试验接线图
图4单相双极剩余电流保护器短路电流性能试验接线图..图5三相四回路保护器短路电流试验电路..图6线路故障时保护器的动作功能试验电路.图7线路故障与剩余电流同时存在的试验电路图8单相保护器过电流情况下不动作性能试验电路图9三相保护器过电流情况下不动作性能试验电路图10抗浪涌能力试验电路.
表1温升极限值
表2短路试验电流最小值..
表3短路试验的功率因数...
表4间接接触保护用剩余电流保护器的最大分断时间..表5直接接触保护用剩余电流保护器的最大分断时间.表6操作循环次数
表7外壳绝缘部件的灼热丝试验条件表8控制电路、辅助电路试验电压表9动作特性试验项目..
表10机械和电气寿命试验
表11试验装置性能试验项目表
表12交收检验.
表13型式检验.
YD/T 2346-2011
YD/T2346-2011

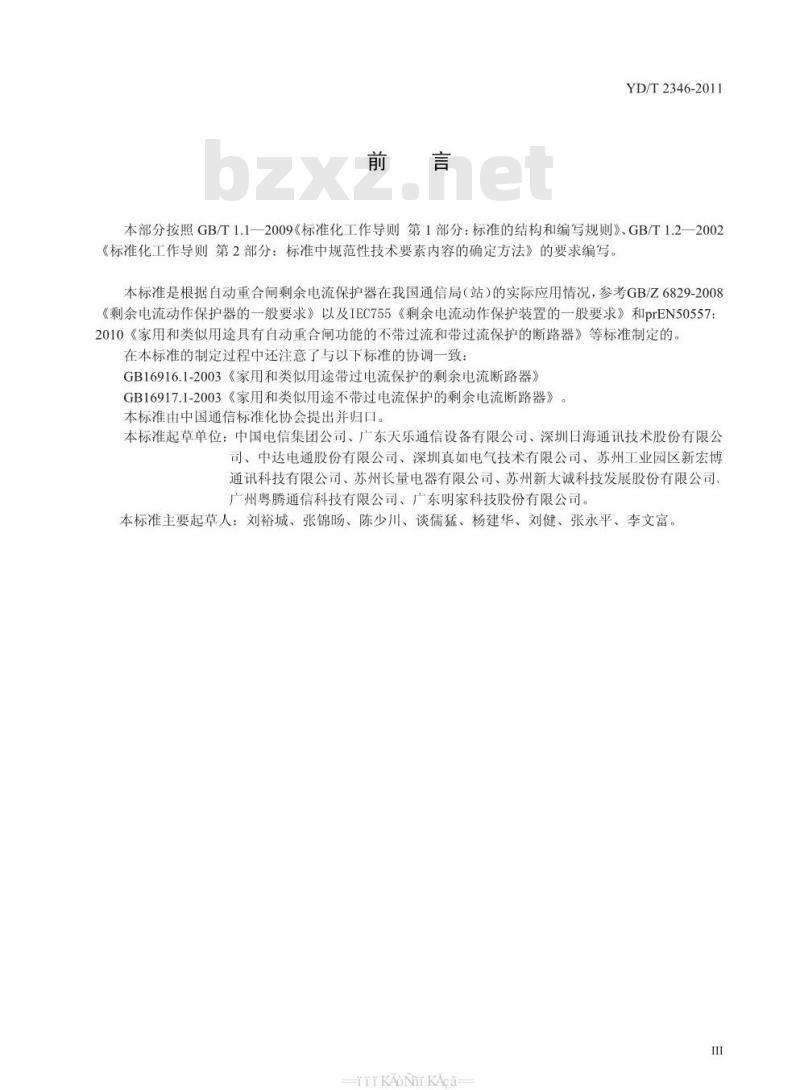

本部分按照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写规则》、GB/T1.2—2002《标准化工作导则第2部分：标准中规范性技术要素内容的确定方法》的要求编写。本标准是根据自动重合闸剩余电流保护器在我国通信局（站）的实际应用情况，参考GB/Z6829-2008《剩余电流动作保护器的一般要求》以及IEC755《剩余电流动作保护装置的一般要求》和prEN50557：2010《家用和类似用途具有自动重合闸功能的不带过流和带过流保护的断路器》等标准制定的。在本标准的制定过程中还注意了与以下标准的协调一致：GB16916.1-2003《家用和类似用途带过电流保护的剩余电流断路器》GB16917.1-2003《家用和类似用途不带过电流保护的剩余电流断路器》。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国电信集团公司、广东天乐通信设备有限公司、深圳日海通讯技术股份有限公司、中达电通股份有限公司、深圳真如电气技术有限公司、苏州工业园区新宏博通讯科技有限公司、苏州长量电器有限公司、苏州新大诚科技发展股份有限公司，广州粤腾通信科技有限公司、广东明家科技股份有限公司。本标准主要起草人：刘裕城、张锦肠、陈少川、谈儒猛、杨建华、刘健、张永平、李文富。iiKAoNiiKAca

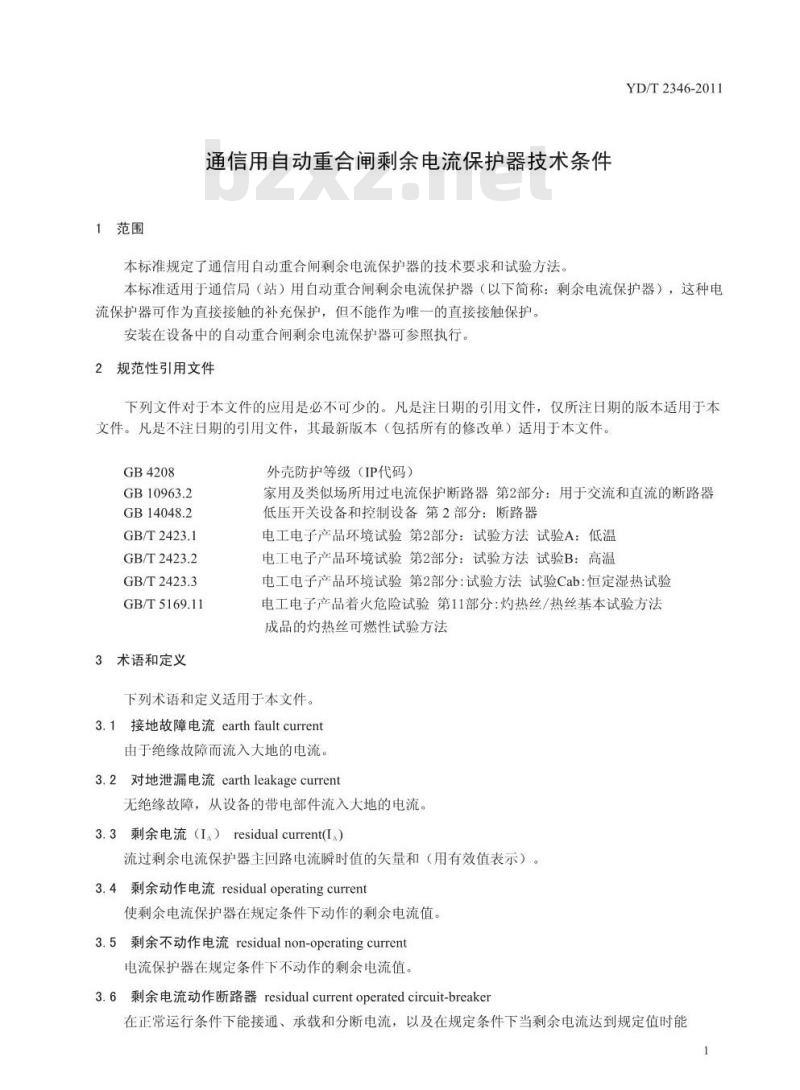

1范围
通信用自动重合闸剩余电流保护器技术条件本标准规定了通信用自动重合闸剩余电流保护器的技术要求和试验方法。YD/T2346-2011
本标准适用于通信局（站）用自动重合闸剩余电流保护器（以下简称：剩余电流保护器），这种电流保护器可作为直接接触的补充保护，但不能作为唯一的直接接触保护。安装在设备中的自动重合闸剩余电流保护器可参照执行。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB4208
GB10963.2
GB14048.2
GB/T2423.1
GB/T2423.2
GB/T2423.3
GB/T 5169.11
3术语和定义
外壳防护等级（IP代码）
家用及类似场所用过电流保护断路器第2部分：用于交流和直流的断路器低压开关设备和控制设备第2部分：断路器电工电子产品环境试验第2部分：试验方法试验A：低温电工电子产品环境试验第2部分：试验方法试验B：高温电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法
下列术语和定义适用于本文件。3.1接地故障电流earthfaultcurrent由于绝缘故障而流入大地的电流。3.2对地泄漏电流earthleakagecurrent无绝缘故障，从设备的带电部件流入大地的电流3.3剩余电流（I）residualcurrent(I）流过剩余电流保护器主回路电流瞬时值的矢量和（用有效值表示）。3.4剩余动作电流residualoperatingcurrent使剩余电流保护器在规定条件下动作的剩余电流值。3.5剩余不动作电流residualnon-operatingcurrent电流保护器在规定条件下不动作的剩余电流值。3.6剩余电流动作断路器residualcurrentoperatedcircuit-breaker在正常运行条件下能接通、承载和分断电流，以及在规定条件下当剩余电流达到规定值时能1
使触头断开的机械开关电器。
3.7动作功能与电源电压无关的剩余电流保护器independentoflinevoltage其检测、判断和分断功能与电源电压无关的剩余电流保护器。3.8动作功能与电源电压有关的剩余电流保护器functionallydependentonlinevoltage其检测、判别和分断功能与电源电压有关的剩余电流保护器注：为了检测、判别和分断，剩余电流保护器上要施加电源电压。3.9自由脱扣trip-free
YD/T2346-2011
闭合操作开始后，若进行（自动）断开操作时，即使保持闭合指令，其动触头能返回并保持在断开位置的剩余电流保护器。注：为保证正常分断可能被接通的电流，触头可能瞬时到达闭合位置。3.10剩余电流保护器的分断时间breaktimeofaresidualcurrentprotectivedevice从突然施加剩余动作电流瞬间起到所有极电弧熄灭瞬间为止所经过的时间间隔。3.11极限不驱动时间limitingnon-actuatingtimc对剩余电流保护器施加一个大于剩余不动作电流的剩余电流值而不使剩余电流保护器动作的最大延时时间。
3.12延时型剩余电流保护器timedelayresidualcurrentprotectivedevices专门设计的对应于一个给定的剩余电流值，能达到一个预定的极限不驱动时间的剩余电流保护器。3.13闭合位置closedposition
保证剩余电流保护器主电路预定的连续性的位置3.14断开位置openposition
保证剩余电流保护器主电路的断开触头之间有预定的电气间隙的位置。3.15极pole
仅与主电路的一个独立的导电路径相连的剩余电流保护器的部件，具有用来连接和断开主电路本身的触头。它不包括那些用来将各极固定在一起并使各极一起动作的部件。3.16开闭中性极switchedneutralpole只用来开闭中性线而不需有短路保护能力的极。3.17（剩余电流保护器的）主电路maincircuit用作闭合和断开电路的所有导电部分。3.18（剩余电流保护器的）控制电路controlcircuit除主电路外，接入电路用作开关电器的闭合或断开操作的所有导电部分。注：本定义包括用于试验装置的电路。3.19（剩余电流保护器的）辅助电路auxiliarycircuit除了剩余电流保护器的主电路和控制电路以外的电路，包括剩余电流保护器的所有导电部件。3.20AC型（剩余电流保护器）TypeAC对突然施加或缓慢上升的剩余正弦交流电流能确保脱扣的剩余电流保护器。3.21A型（剩余电流保护器）TypeA2
TKAONKAca
YD/T2346-2011
对突然施加的或缓慢上升的剩余正弦交流电流和剩余脉动直流电流能确保脱扣的剩余电流保护器。3.22试验装置testdevice
装在剩余电流保护器里的模拟剩余电流保护器在规定条件下动作的剩余电流条件的装置。3.23剩余短路耐受电流residual short-circuitwithstandcurrent在规定的条件下能够确保剩余电流保护器动作的剩余电流最大值，大于该值时，该装置可能遭受不可逆转的变化。
3.24：预期电流prospectivecurrent如果剩余电流保护器和过电流保护装置（如果有的话）的每个主电流回路用一个阻抗可忽略不计的导体代替时，在电路中流过的电流。注：预期电流同样可以看作一个实际电流，例如：预期分断电流，预期峰值电流，预期剩余电流等。3.25接通能力makingcapacity
剩余电流保护器在规定的使用和工作条件下以及在规定的电压下能够接通的预期电流的交流分量值。
3.26分断能力breakingcapacity剩余电流保护器在规定的使用和工作条件下以及在规定的电压下能够分断的预期电流的交流分量值。
3.27剩余接通和分断能力residualmakingandbreakingcapacity在规定的使用和工作条件下，剩余电流保护器能够在分断时间内，能承受和能够分断的预期剩余电流值。
3.28限制短路电流conditionalshort-circuitcurrent被一合适串联的短路保护装置（以下简称SCPD）保护的剩余电流保护器在规定的使用和工作条件下能承受的预期电流的交流分量值。3.29限制剩余短路电流conditionalresidual short-circuitcurrent被一合适的串联的SCPD保护的剩余电流保护器在规定的使用和工作条件下能够承受的剩余预期电流的交流分量值。
3.30恢复电压recoveryvoltage
分断电流后，在剩余电流保护器的一极接线端子之间出现的电压。注1：此电压可以认为有两个连续的时间间隔组成，第一个时间间隔出现瞬态电压，接着的第二个时间间隔只出现工频恢复电压。
注2：本定义指单级剩余电流保护器。对多级剩余电流保护器，恢复电压是指剩余电流保护器电源端子之间的电压，3.31瞬态恢复电压transientrecoveryvoltage在具有显著瞬态特征的时间内的恢复电压。注：根据电路和剩余电流保护器的特性，瞬态电压可以是振荡的，或非振荡的或两者兼有。此电压包括多相电路中性点位移的电压。
3.32工频恢复电压power-frequencyrecoveryvoltage在瞬态电压现象消失后的恢复电压。4产品分类
4.1剩余电流保护器按动作时间分为1.有延时剩余电流保护器。
2.无延时剩余电流保护器。
4.2剩余电流保护器按电流保护分为1.带过电流保护剩余电流保护器。2.不带过电流保护剩余电流保护器。5技术要求
5.1外观和结构
YD/T2346-2011
产品表面应平整、光洁、色泽均匀、无划痕、无裂纹及变形，各紧固件应牢固，产品标志应完整清晰、耐久可靠。
除了专门用于变换剩余动作电流整定值的器具外，应不可能用外部工具来改变剩余电流保护器的动作特性。
多极剩余电流保护器的所有极的动触头在机械上应这样联结，除了可开闭的中性极（如果有的话）外，所有极无论是手动操作或自动操作基本上同时接通和同时分断。剩余电流保护器应具有自由脱扣机构。剩余电流保护器应有能可靠地表示闭合位置和断开位置的指示。如果使用指示灯，当剩余电流保护器处于闭合位置时指示灯应点亮并应是明亮的颜色。指示灯不应是唯一的指示闭合位置的装置。5.2外壳安全性
5.2.1电击保护
剩余电流保护器的结构应使其在按正常使用安装和接线后，其带电部件是不易触及的。外壳防护等级应符合GB4208中规定的IP2X。5.2.2外壳着火危险性
外壳绝缘部件应是不易燃的，或是能自熄灭的。5.3介电性能
剩余电流保护器应具有足够的介电性能剩余电流保护器安装后正常进行的绝缘测量所产生的直流高压不能损坏连接到主电路的控制电路。5.4温升
温升极限：剩余电流保护器各部件的温升不应超过表1规定的极限值，剩余电流保护器不应有影响其功能和使用安全的损坏。表1温升极限值
连接外部导体的接线端子
在手动操作剩余电流保护器过程中，易触及的外部部件，包括绝缘材料的操作件以及连接各极绝缘的操作件的金属部件操作件的外部金属部件
其他外部部件，包括剩余电流保护器与安装平面直接接触的表面TKAONKAca-
温升(K)
注：周围空气温度，表1所示的温升极限值仅适用于周围空气温度保持在正常工作条件的范围内。5.5动作特性
5.5.1额定剩余动作电流（1I.n）YD/T2346-2011
厂家规定的必须动作的剩余动作电流值，额定剩余动作电流的优选值：0.006A，0.01A，0.03A，0.1A，0.3A，0.5A。
5.5.2额定剩余不动作电流（IAno）厂家规定的必须不动作的剩余动作电流值，额定剩余不动作电流：0.5I。5.5.3额定接通分断能力（1.）
带短路保护的剩余电流保护器的额定接通分断能力，如剩余电流保护器执行主电路接通分断功能的部分采用家用及类似场所用断路器时，应符合GB10963.2《家用及类似场所用过电流保护断路器第2部分：用于交流和直流的断路器》的要求，如剩余电流保护器执行主电路接通分断功能的部分采用低压断路器时，应符合GB14048.2《低压开关设备和控制设备第2部分：断路器》的要求。不带过电流保护的剩余电流保护器的额定接通分断能力的最小值见表2，相应的功率因数见表3。表2短路试验电流最小值
In≤10
1050<≤100
100<≤150
150短路电流I(A)
I≤500
500<1≤1500
短路试验的功率因数
1500<≤3000
5.5.4额定剩余接通分断能力（1.m）Im、IamIne、Iae
功率因数
额定剩余接通分断能力的最小值见表2，相应的功率因数见表3。5.5.5额定限制短路电流（1m）
额定限制短路电流的最小值见表2，相应的功率因数见表3。5.5.6额定限制剩余短路电流（1。）额定限制剩余短路电流的最小值见表2，相应的功率因数见表3。5.5.7分断时间
间接接触保护用剩余电流保护器的最大分断时间见表4。(A)
表4间接接触保护用剩余电流保护器的最大分断时间In
任何值
≥40（只适用于由独立
元件组装起来的组合
式剩余电流保护器）
直接接触保护用剩余电流保护器的最大分断时间见表5，最大分断时间(s)
表5直接接触保护用剩余电流保护器的最大分断时间lam
5.5.8延时动作时间
任何值
最大分断时间(s)
YD/T2346-2011
如有延时动作特性，延时时间的优选值为：0.2s，0.4s，0.8s，1s，1.5s，2s。延时动作特性只适用间接接触保护用剩余电流保护器。如产品没有延时动作特性，则本条规定不适用。5.6机械和电气寿命
剩余电流保护器应能能承受表6规定的操作次数，每个操作循环包括一次接通和一次断开。表6
额定电流
In≤25A
In>25A
在短路电流下的性能
操作循环次数
操作循环次数
有载操作次数bzxZ.net
无载操作次数
剩余电流保护器应能进行规定的短路操作次数，在短路操作时不应危及操作者，也不应在带电的导电部件之间或带电的导电部件与接地部件之间产生闪络。5.8试验装置
剩余电流保护器应具有一个试验装置来模拟一个剩余电流通过检测装置以便定期地检验剩余电流装置的动作能力。
注：试验装置是用来检验脱扣功能，而不是根据额定剩余动作电流和分断时间来检验脱扣功能是否有效。在额定电压下，操作试验装置时产生的安匝数不应超过在保护器任一主电路流过等于I。的剩余电流时所产生的安匝数的2.5倍。剩余电流保护器具有几个剩余动作电流整定值时，应采用剩余电流保护器设计的最低整定值。
操作试验装置时，设备的保护导体不应变成带电导体。剩余电流保护器处于断开位置并按正常使用接线时，操作试验装置应不可能对负载侧的电路供电。试验装置不是专门用来进行断开操作的工具，因此不是用来进行断开操作的。5.9动作功能与电源电压有关的剩余电流保护器的技术要求动作功能与电源电压有关的剩余电流保护器应在0.85倍至1.1倍的额定电压之间的任何电源电压下正确动作。这种情况下，多极剩余电流保护器的所有电流回路应由电源的相线和中性线（如果有的话）供电。
TTKANKAca
YD/T2346-2011
在电源电压异常情况下剩余电流保护器包括断开主电路和不断开主电路两种动作功能5.10主电路过电流时，剩余电流保护器的工作情况对于不带过电流保护的剩余电流保护器在规定的过电流条件下不应动作。对于带过电流保护的剩余电流保护器，视产品对应的标准而采用GB10963.2《家用及类似场所用过电流保护断路器第2部分：用于交流和直流的断路器》或者GB14048.2《低压开关设备和控制设备第2部分：断路器》中相关条款的要求。
5.11在浪涌电流下剩余电流保护器的性能剩余电流保护器对通过设备的电容负载流过的对地浪涌电流和设备闪络而流过的对地浪涌电流均应有足够的耐受能力。延时型剩余电流保护器对设备闪络而流过的对地浪涌电流应具有足够的耐误脱扣能力。
电源线间(L-N)施加1.2/50us(8/20μs)组合波、2kV，应不发生误动作。电源线间(L-N)施加1.2/50μS、4kV冲击电压，样品工作正常不损坏。电源线L对N流过8/20uS、20kA雷电流，附加安装电涌保护器时，样品工作正常不损坏5.12自动重合闸功能
如果保护器不具备断开后线路漏电检测功能，剩余电流保护器动作断开后20s-60s自动重合闸1次如果不成功，延时15min进行第2次重合闸，若不成功，延时15min进行第3次重合闸，如果不成功，则禁止再重合闸。
如果保护器具备断开后线路漏电检测功能，要求如下：（1）1min内如果3次合闸不成功，则不能再重合闸。（2）检测电压：≤24V。成功合闸是指合闸动作后能维持合闸状态5s不跳闸。5.13环境适应性
工作环境条件：
温度范围：一25℃～+40℃。
湿度范围：≤95%。
大气压力：70kPa～106kPa。
6试验方法
6.1外观和结构
通过直观检查和手动试验来检验。6.2外壳安全性
6.2.1电击保护
使保护器按照制造厂说明书规定的方式安装，对有可能触及的部位按照GB4208《外壳防护等级（IP代码）》的规定使用标准试验指进行检查，如果部件能被标准试验指触及，则认为该部件是易触及的。6.2.2外壳着火危险性
按GB/T5169.11规定的方法进行。外壳绝缘部件在表7规定的灼热丝试验时，样品应满足下述要求：a）没有可见的火焰或持续火光
b）灼热丝移开后，样品上的火焰或火光在30s内自行熄灭，并且不应点燃试验用的铺底层中的薄绵纸（绢纸）或烧焦松木板。表7
外壳绝缘部件的灼热丝试验条件绝缘部件
外壳中支持或固定接线端子载流部件灼热丝顶端温度（℃）
850±15
试验持续时间（s）
不支持或固定载流部件绝缘外壳注：1.就本试验而言，平面安装式的基座应看作是外部零件。2.对陶瓷材料制成的部件不进行本试验。650±10
3.如果绝缘部件由同一种材料制成，仅对其中一个部件按相应的灼热丝试验温度进行试验6.3介电性能
6.3.1试验项目
介电性能试验包括绝缘电阻试验和耐压试验两项。试验分别在以下位置进行。YD/T 2346-2011
保护器主电路触点处于断开位置，依次对主电路每一极的输入-输出端子之间进行试验。a）
保护器主电路触点处于闭合位置，依次对主电路每一极与主电路其他极之间进行试验，连接在各极电流回路之间属于控制电路或辅助电路的电子元件在试验过程中应拆下。c）
保护器主电路触点处于闭合位置，对连接在一起的主电路所有电极与用覆盖在保护器绝缘外壳外表面的金属箔之间进行试验。如果保护器采用金属外壳，则对连接在一起的主电路所有电极与金属外壳之间进行试验。
6.3.2绝缘电阻试验
对试验点施加500VDC测试电压5s后，绝缘电阻不低于5M。恒定湿热试验后绝缘电阻不低于2M2。
6.3.3耐压试验
对试验点施加2000V/50Hz的工频试验电压持续1min，产品不出现闪络或击穿现象试验设备的泄漏电流动作值设为100mA。试验开始时试验设备输出电压不大于0.5倍试验电压，然后在5s以内平稳地升高到试验电压并保持到试验结束。6.3.4控制电路、辅助电路介电性能试验将保护器的所有电子电路按照是否有直接的电气连接关系分成若干模块，并将单个模块的所有与外部连接的端子短接。介电性能试验包括绝缘电阻试验和耐压试验。（1）绝缘电阻试验
对试验点施加500VDC测试电压1min后，绝缘电阻不低于2M2。试验在以下位置进行。a）模块端子与保护器金属外壳（或绝缘外壳外部包覆的金属箔）之间。b）不同模块端子之间。
（2）耐压试验
按照电子电路的工作电压选择表8给出的工频试验电压并持续1min，产品不应出现闪络或击穿现象。试验设备的泄漏电流动作值设为10mA。试验开始时试验设备输出电压不大于0.5倍试验电压，然后在5s以内平稳地升高到试验电压并保持到试验结束。对试验点施加试验在以下位置进行。a）模块端子与保护器金属外壳（或绝缘外壳外部包覆的金属箔）之间。b）不同模块端子之间。
表8控制电路、辅助电路试验电压控制电路、辅助电路的额定工作电压（AC或DC）（V）试验电压（V）
