YD/T 2341.1-2011
现场组装式光纤活动连接器
第1部分：机械型
Field-mountable optical fiber connectorspart 1: mechanical type
2011-12-20 发布
2012-02-01实施
中华人民共和国工业和信息化部发布前
范围·
规范性引文件
术语和定义·
测量和试验
质量评定程序.
检验规则·
8标志、包装、运输和贮存
YD/T2341.1-2011
YD/T2341.1-2011
YDT2341《现场组装式光纤活动连接器》分为2个部分：第1部分：机械型；
第2部分：热熔型。
本部分为YD/T2341的第1部分。
本部分按照GB/T1.1-2009给出的规侧起草。本部分参考了TelcordiaGR-1081-CORE（1995）《现场组装式光纤活动连接器的一般要求》（GenericRequirements for Field-Mountable Optical Fiber Comnectors）Telcordia GR-326-CORE （1999）单模光纤连接器和跳线组件的一般要求》（GenericRequiremenfsforSinglemodeOpticaltiberconnectorOpticalfiberconnectors and JumperAssemblies）；并结合国内外现场光纤活动连接器实际情况编写制定。谐注意本文件的些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归口。本部分起草单位：工业和信息化部电信研究院、武汉邮电科学研究院、深圳市新昊谷通信设备有限公司、深圳日海通迅技术股份有限公司、中国电信集团公司、江苏宇特光电科技有限公司、中国普天信息产业集团、华为技术有限公司、成都康宁光缆有限公司。本部分主要起草人：程淑玲、廖运发、庭炳孝、朱丽丽、徐秋霜、邓伟、任艳、吕根良、曾大庆、孙发先、盛国庆。

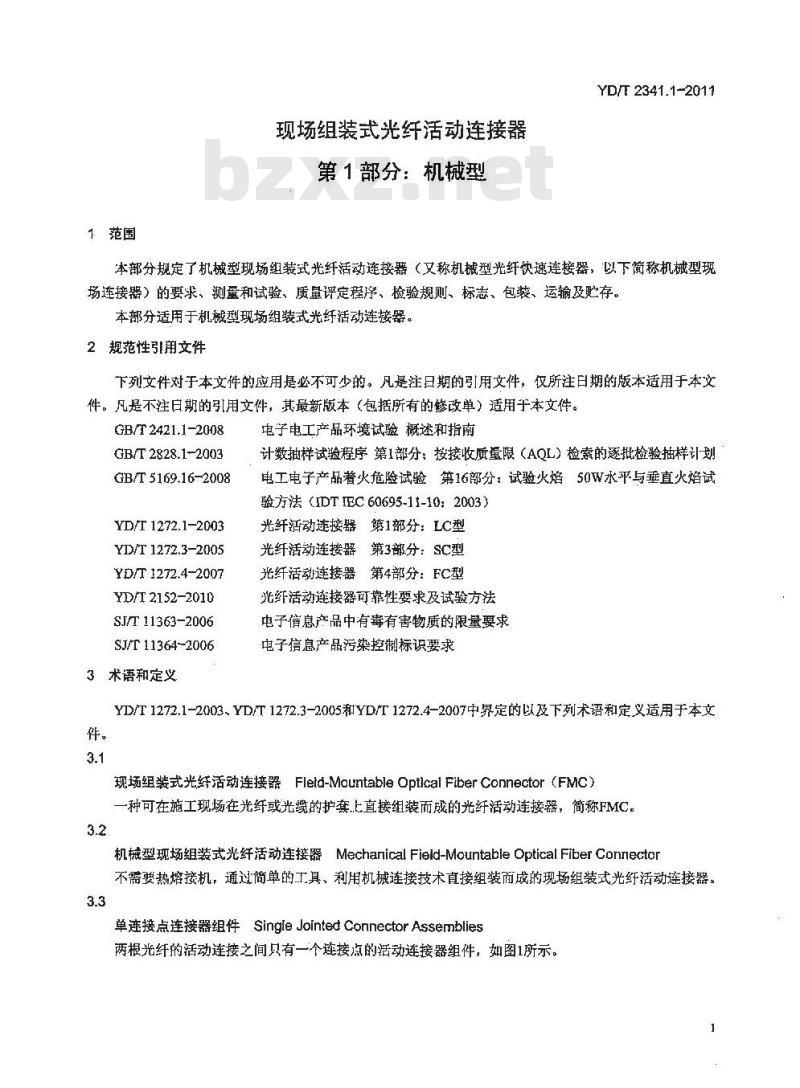

1范围
现场组装式光纤活动连接器
第1部分：机械型
YD/T 2341.1-2011
本部分规定了机械型现场组装式光纤活动连接器（又称机械型光纤快速连接器，以下简称机械型现场连接器）的要求，测量和试验、质量评定程序，检验规则、标志、包装、运输及贮存。本部分适用于机械型现场组装式光纤活动连接器，2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 2421.1-2008
GB/T 2828.1-2003
GB/T 5169.16-2008
YD/T 1272.1-2003
YD/T 1272.3-2005
YD/T1272.4-2007
YD/T 2152-2010
SJ/T11363-2006
SJ/T 11364-2006
3术语和定义
电子电工产品环境试验概述和指南计数抽样试验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划电工电子产品着火危险试验第16部分：试验火焰50W水平与垂直火焰试验方法（IDTIBC60695-11-10：2003）光纤活动连接器第1部分：LC型
光纤活动连接器第3部分：SC型
光纤活动连接器第4部分：FC型
光纤活动连接器可靠性要求及试验方法电子信息产品中有毒有害物质的限量要求电子信息产品污染控制标识要求YD/T1272.1-2003、YD/T1272.3-2005和YD/T1272.4-2007中界定的以及下列术语和定义适用于本文件。
现场组装式光纤活动连接器Fletd-Mountable OptlcalFberConnector（FMC）一种可在施工现场在光纤或光缆的护套.上直接组装而成的光纤活动连接器，简称FMC，3.2
机械型现场组装式光纤活动连接器MecharicalField-MountableOpticalFiberConnector不需要热熔接机，通过简单的工具、利用机械连接技术直接组装面成的现场组装式光纤活动连接器。3.3

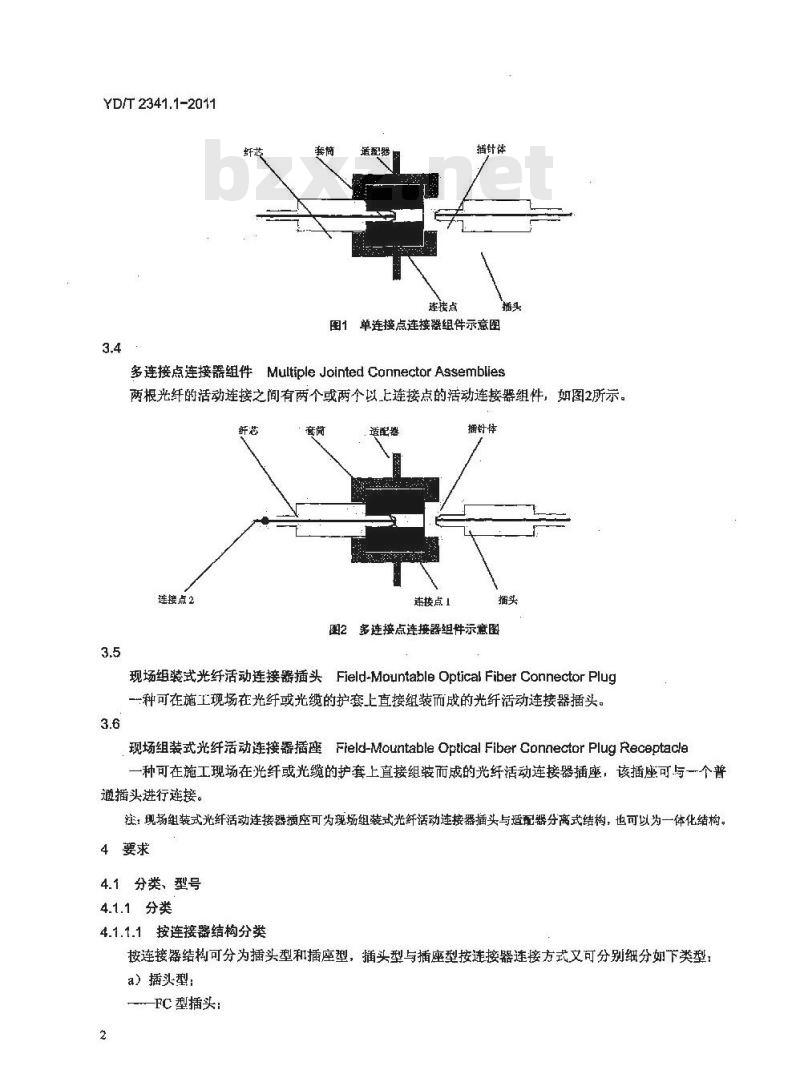

单连接点连接器组件SingleJointedConnectorAssemblies两根光纤的活动连接之间只有一个连接点的活动连接器组件，如图1所示。YD/T2341.1-2011
道配器
连接点
插针体
图1单连接点连接器组件示意图
多连接点连接器组件MultipleJointedConnectorAssemblies两根光纤的活动连接之间有两个或两个以上连接点的活动连接器组件，如图2所示。纤芯
连接点2
适配器
连接点1
插针体
图2多连接点连接器组件示意图
现场组装式光纤活动连接器插头Field-MountableOpticalFiberConnectorPlug一种可在施工现场在光纤或光缆的护套上直接组装而成的光纤活动连接器插头3.6
现场组装式光纤活动连接器插座Field-MountableOptical Fiber Connector PlugReceptacle-种可在施工现场在光纤或光缆的护套上直接组装而成的光纤活动连接器插座，该插座可与一个普通播头进行连接。
注：现场组装式光纤活动连接器插座可为现场组装式光纤活动连接器插头与适配器分高式结构，也可以为一体化结构。4要求
4.1分类、型号
4.1.1分类
4.1.1.1按连接器结构分类
按连接器结构可分为插头型和插座型，插头型与插座型按连接器连接方式文可分别细分如下类型：a）播头型：
FC型插头：
-SC型插头：
LC型插头。
b）插座型：
-FC型插座;
SC型插座；
-LC型插座。
4.1.1.2按插针体端面分类
按插针体端面形状可分为如下2种类型：a）PC型或UPC型；
b）APC型。
注：UPC（即UItral PC）型插针的物理结构与PC型相同，但回波损耗比PC型高。4.1.1.3按适用的光纤或光缆类型分类按匹配的光纤或光缆分为如下2种类型：YD/T 2341.1-2011
a）光纤型，是在250um预涂覆光纤或900um紧套光纤上端接的现场组装式光纤活动连接器：b）光缆型，是在光缆护套上端接的现场组装式光纤活动连接器，光缆类型包括蝶形引入光缆、圆形单芯光缆或其他光缆。
4.1.1.4按连接点数量分类
按连接点数量可分为如下2种类型：）单连接点连接器组件：
b）多连接点连接器组件。
分类代号见表1。
表1分类代号
产品名称
现场组装方式
光纤类型
连接器结构
插针体端面形状
适用的光纤或光缆
现场连接器
机械型
FC型插头
FC型插座
SC型插头
SC型插座
LC型插头
LC型插座
光纤型（250pum）
光纤型（900μm）
光缆型 (蝶形）
光缆型（3.0mm）
YD/T 2341.1-2011
适用的光纤或光缆
连接点数量
4.1.2型号
表1(续)
北缆型（2.0mm）
光缆型 (其他）
单连接点
多连接点
（光缆直径）
机械型现场组装式光纤活动连接器型号由以下各部分构成，如图3所示。FMC
口—口
连接点数盘
光纤光锁代号
插针体端面形状
连接结构
光纤樊型
现场组装方式：机械型
产品名称现场组装式光纤活动连接器图3机械型现场连接器型号示意图示例：适用3.0mm光缆，具有单连接点、单模FC/PC型的机械型现场组装式光纤活动连接器插头标记为：FMC-M-SM-FCP-PC-C30-SP。
4.2尺寸要求
组装好的现场组装式光纤活动连接器插头含插针体的长度L应不大于60mm，如图4所示。组装好的现场组装式光纤活动连接器插座的长度L应不大于70mm，如图5所示。FC型现场连接器的接口图形和配合尺寸应满足YD/1272.4-2007中4.2节的要求；SC型现场连接器的接口图形和配合尺寸应满足YD/T1272.3-2005中4.2节的要求；LC型现场连接器的接口图形和配合尺寸应满足YD/T1272.1-2003中4.2节的要求。Li
图4现场组装式光纤活动连接器插头长度示意图免
图5现场组装式光纤活动连接器插座长度示意图4.3材料要求
YD/T 2341.1-2011
现场组装式光纤活动连接器所用材料应满足GB/T5169.16-2008中V-0级阻燃要求。在成品破损时，其部件不应对人造成危害，且不能对环境产生污染，符合SJ/T11363-2006的要求。内部使用的折射率匹配材料的折射率需和纤芯相近，该材料应是长期稳定可靠的。4.4外观、结构及插针体端面要求4.4.1外观与结构要求
组装后的现场组装式光纤活动连接器外观应平滑、洁净，无油污和毛刺，无伤痕和裂纹，颜色鲜明、一致性好；各零部件组合需平整，与适配器的插入和拔出需平顺、轻松、卡接有力。4.4,2插针体端面要求
现场组装式光纤活动连接器插头的插针体端面不能有明显的油污、污溃，陶瓷部分看不到明显的杂质、期缺和划痕。在200倍显微镜下观察中心光纤端面，要求无明显自点（崩缺），黑点（脏污）和阴影（内裂），划痕不能通过光纤的通光部分。用通光器通光观察，射出光斑正常。连接器数量为多点，接器结构为插头型的机械型现场连接器插针体端面几何尺寸要求应满足YD/T2152-2010中5.3.2,2节要求。4.5机械型现场连接器现场组装要求4.5.1平均组装时间
机械型现场连接器的平均组装时间，是指将若干个样品从开剥光纤或光缆到组装完成所的总时间，除以组装合格的样品数，而得到单个器件组装所需要的平均组装时间。对于光纤型机械型现场连接器，平均组装时问应在4min以内，对于光缆型机械型现场连接器，平均组装时间应在5mi以内。4.5.2一次组装成功率
在满足4.5,1节要求的组装时间内，机械型现场连接器的组装成功率（插入提耗及回波损耗应满足表2要求）在样本数40情况下不合格品应不超过3个，即组装成功率应不小于37/40，具体操作方法见5.2节。4.6可重复组装性
机械型现场连接器应具有可重复组装不少于3次，确保一次组装失败后可返工再次组装。重复组装是指开启已组装的连接器，按照组装程序重新制作光纤端面，重新纽装连接器。4.7温度范围
工作温度和览存温度为：—40℃～+80℃。4.8光学性能要求
组装成功的机械型现场连接器插头和机械型现场连接器插座的光学性能应满足表2的要求。表2机械型现场连接器的光学性能要求序号
插入损
国波损耗
检测项目
4.9各种例行试验要求
乎均值
极限值
单位为 dB
≥40 (PC); =50 (UPC); ≥55 (APC)组装成功的机械型现场连接器各种例行试验后的性能应满足表3的要求。5
YD/T 2341.1-2011
试验名称
温度循环
漫水（可选）
重复性
机械耐久
可重复组装性
5测量和试验
5.1测量和试验条件
5.1.1试验环境
表3机械型现场连接器的例行试验要求要求
插入摄耗变化量
世波损耗变化量
单位为dB
不得有机械损伤，如变形、龟裂、松弛等现象不得有机械损，如变形、龟裂、松驰等现象不得有机械损伤，如变形、角裂、松驰等现象不得有机械损伤，如变形、龟裂、松弛等现象无变形、起泡、粗糙、剥落等现象不得有机械损伤，如变形、免裂、松驱等现象不得有机械损伤，如变形、龟裂、松驱等现象不得有机械损伤，如变形、龟裂、松弛等现象，插针表面无明显划痕
不得有机械损伤，如变形、龟裂、松弛等现象不得有机械损伤，如变形、龟裂、松弛等现象不得有机械损伤，如变形、龟裂、松驰等现象不得有机械损伤，如变形、免裂、松池等现象测量应在GB/T2421.1-2008中规定的标准大气压条件下进行：测量所用仪器仪表的精度均应符合要求，并进行定期校准。
5.1.2试验光源和尾纤
5.1.2.1单模机械型现场连接器测量、试验光源单模机械型现场连接器测量和试验应采用LD光源，其峰值波长1310nm/1550nm。为消除包层模对测量的影响，在接光源插头红上打上一个Φ30mm的小圈；光源的波长（谱线下限值）应比所用光纤的截止波长长。
5.1.2.2多模机械型现场连接器测最、试验光源进行多模机械型现场连接器测量时应采用LED光源，峰值点波长为850mm/1300mm。由于光红扰动起的测量系统的模式分布变化会影响测量结果，因此应使用LED或其他非相干光源，而且在尾纤中应使用扰模器，除者不希望有的瞬问高次模。多模光纤扰模器由光纤在光滑的芯轴上紧密卷绕5圈构成，芯轴直径的大小以能确保衰减掉瞬时商次模从而达到稳态模为推则。典型的芯轴直径：50 um芯径光纤的芯轴直径为18mm；62.5μm芯径光纤的芯轴直径为20mm（如果用的是光缆，芯轴直径相应减去光缆直径）。5.1.3标准连接器
测试FC型机械型现场连接器的光学性能时，所用的标准连接器应满足YD/T1272.4-2007中4.3节的要求；测试SC型机械型现场连接器的光学性能时，所用的标准连接器应满足YD/T1272.3-2005中4.3节的要求；测试LC型机械型现场连接器的光学性能时：所用的标准连接器应满足YD/T1272.1-2003中4.3节的要求。bZxz.net
5.1.4测量前的准备
YD/T 2341.1-2011
测量前应用无绒纤维纸或脱脂棉对插针体及端面和适配器套筒内表面进行擦拭清洁，必要时使用无水乙醇擦洗。
5.1.5试样
进行机械性能试验和环境性能试验的试样均是经过现场组装试验后，插入损耗和回波损耗测试合格的样品。
5.2现场组装试验
5.2.1条件
现场组装试验通常同5.4节和5.5书的测试程序同时进行。组装测试前需提供下列物品：a）样本数“N”为40的机械型现场连接器；b）：端带普通插头的尾纤型连接器，长度约为3m1～5m，光纤或光缆应与热熔型现场连接器型号要求的光纤或光缆相同；
c）常用或专用施工工具：
d）满足5.4节和5.5节测试条件的测量仪表。5.2.2程序
出测试现场在尾纤型连接器样品上组装机械型现场连接器，并分别用5.4节和5.5节的测试程序测量插入损耗和回波损耗，记录样品组装及测试所需的总时间“T”，并记录符合5.4节和5.5节要求的合格机械型现场连接器数量“N1”。组装失败的样品可开启重新组装，但需将所耗时间计入到时间“T”内，重新组装成功的连接数量计入“MI”中。5.2.3平均组装时间
平均组装时间为总的组装时问7除以组装合格的样品数“NI”。5.2.4组装成功率
在满足4.5.1节规定的时间内，组装合格的样品数“N1”除以样本数“N”5.2.5试验结果
平均组装时间和组装成功率应满足4.5节中的要求。5.3外观和尺寸检查
用用测方泌检查已组装的机械型现场连接器，外观应符合4.4.1节中的要求。用卡尺测量已组装的机械型现场连接器的长度，长度应符合4.2节的要求。用显微镜检查已组装的机械型现场连接器插头插头的插针体端面，用下涉仪测最多点型连接器插头的插针体端面几何尺寸，其外观及端面凡何尺寸应符合4.4.2节中的要求。5.4插入损耗测量
5.4.1现场组装式光纤活动连接器插头的插入损耗测现场组装式光纤活动连接器插头的插入损耗按照如下方法进行测量：a）按照5.1.4节的方法清洁标准插头和标准适配器；b）按照图6所示的测试原理图进行测量，待系统稳定后，测量并记录P,及P.值：c）按照公式（1）计算现场纽装式光纤活动连接器捕头的插入损耗。L-—10lg (Pr/Pa)
武中：
YD/T 2341.1-2011
Pl——从光源通过到被测样品后的光功率，单位为mW;P从光源通过标准插头后的光功率，单位为mW；一插入损耗，单位为 dB。
标准适配
标推插头
稳定化光源
逆接器插头试样
光功率计
裸纤适配器或酋通连接器插头
图6现场组装式光纤活动连接器插头的插入损耗测试原理图5.4.2现场组装式光纤活动连接器插座的插入损耗测量（仅适用于一体化的结构）现场组装式光纤活动连接器插座的插入损耗按照如下方法进行测量：a）按照5.1.4节的方法清洁标准插头：b）按照图7所示的测试原理图进行测量，待系统稳定后，测景并记录P及P值；c）按照公式（1）计算插座型现场组装式光纤活动连接器的插入摄耗。连接器韬座试样
标准括头
稳定化光源
5.5回波损耗测量
光功率计
视纤适配器或普適连接器插头
图7现场组装式光纤活动连接器插座的插入损耗测试原理图按YD/T1272.4-2007中6.5节规定的方法进行测量。5.6高温
按照如下方法进行机械型现场连接器的高温测量：a）条件
温度：+80℃；
持续时问：96h。
b）程序
将试样在室温环境下进行预处理，并测量试样的插入损耗值和回波损耗值，作为试验前的原始值，然后将试样置下精度为土2℃的可恒温的烘箱里，温度为80℃，保持恒温96h。试验结束后，将试样拿出放置在室温环境2h后，测试并记录插入损耗值和回波损耗值。c）试验后的情况
试验后试样的插入损耗变化量、回波损耗变化量和外形变化的测试结果应符合表3中序号a的要求。5.7低温
按瓶如下方法进行机械型现场连接器的低温测量：a）条件
温度：—40℃；
持续时间：96h。
b）程序
YD/T 2341.1-2011
将试样在室温环境下进行预处理，并测量试样的插入损耗值和回波损耗值，作为试验前的原始值：然后将试样置于精度为土2℃的可恒温的冷冻箱里，温度为一40℃，保持恒温96h。试验结束后，将试样拿出放置在室温环境2h后，测试并记录插入摄耗值和回波损耗值。c）试验后的情况
试验斥试样的插入损耗变化量，回波损耗变化最和外形变化的测试结果应符合表3中序号b的要求。5.8温度循环
按照如下方法进行机械型现场连接器的温度循环测量：a）条件
极限低温温度：r=—40℃：
极限高温温度：T=十80℃；
循环次数：12次循环。
b）程序
将试样在室温环境下进行预处理，并测量试样的插入损耗值和回波损耗值，作为试验前的原始值：然后将试样置于精度为土2℃的可恒温的高低温循环箱里。按图8所示的温度变换曲线，从室温23℃恒温1h后匀速升温1h到T温度，在T恒温1h后，勾速降温1h到23℃，恒温1h，再继续勾速降温1h到Tb，在T恒温1h后，再匀速升温到室温23℃，一个循环结束。持续12个循环。试验结束后，将试样拿出放置在室温环境2h后，测试并记录插入损耗值和回波损耗值。c）试验后的情况
试验后试样的插入损耗变化量、回波损耗变化景和外形变化的测试结果应符合表3中序号c的要求。T.
5.9湿热
1个循环（Bh）
图8温度变换曲线图
按照如下方法进行机械型现场连接器的湿热测量：9
