【SN商检标准】 电子电气产品中挥发性有机化合物的测定气相色谱/质谱法

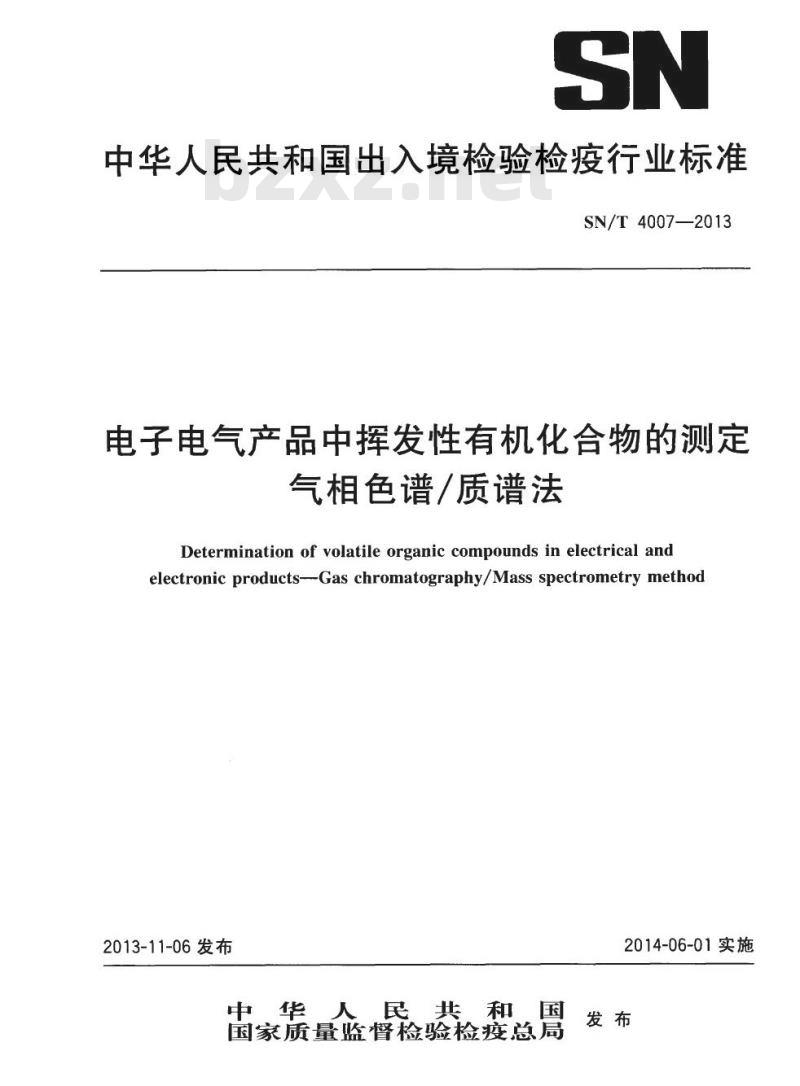

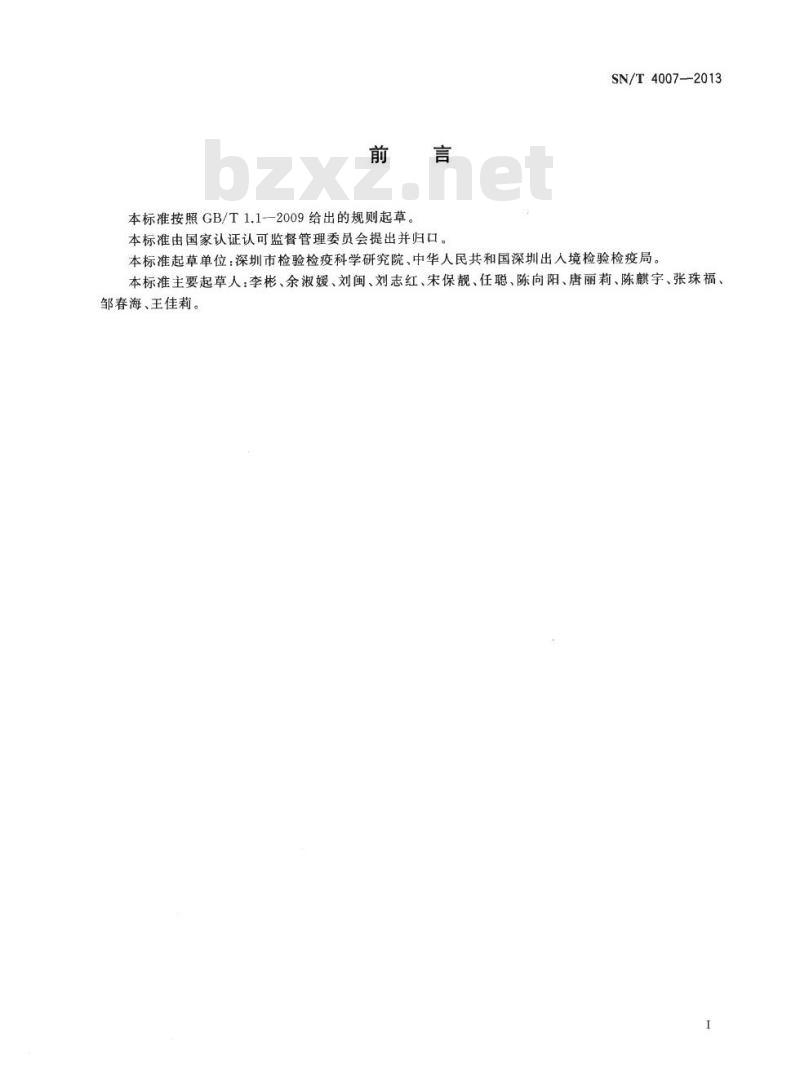

SN/T 4007—2013 中华人民共和国出入境检验检疫行业标准 电子电气产品中挥发性有机化合物的测定 气相色谱/质谱法 Determination of volatile organic compounds in electrical and electronic products — Gas chromatography/Mass spectrometry method 2013-11-06发布 2014-06-01实施 中华人民共和国国家质量监督检验检疫总局 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由国家认证认可监督管理委员会提出并归口。 本标准起草单位：深圳市检验检疫科学研究院、中华人民共和国深圳出入境检验检疫局。 本标准主要起草人：李彬、余淑媛、刘闽、刘志红、宋保靓、任聪、陈向阳、唐丽莉、陈麒宇、张珠福、邹春海、王佳莉。 1 范围 本标准规定了电子电气产品中苯、甲苯、邻-二甲苯、间-二甲苯、对-二甲苯、乙苯、乙酸丁酯、苯乙烯等目标挥发性有机化合物释放量以及总挥发性有机化合物（TVOC）释放量的小型释放舱气相色谱/质谱测定方法。 本标准适用于电子电气产品中上述挥发性有机化合物释放量及TVOC释放量的测定。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 ISO 16000-6 室内空气 第6部分：Tenax TA吸附剂主动采样测定室内和测试舱空气中挥发性有机化合物（气相色谱-MS/FID法） ISO 16000-9 室内空气 第9部分：建筑装修材料中有机挥发物释放量的测定 释放测试舱法 3 术语和定义 3.1 总挥发性有机化合物（TVOC） 气相色谱检测中保留时间在正己烷至正十六烷（包括两者）之间的有机化合物总和，以甲苯相对校正因子计算其含量。 3.2 挥发性有机化合物（VOCs） 测试试件在释放舱中释放并在出口空气中检测到的挥发性有机化合物。本标准中目标VOCs包括苯、甲苯、邻-二甲苯、间-二甲苯、对-二甲苯、乙苯、乙酸丁酯、苯乙烯。 3.3 空气交换率 单位时间内进入释放舱的空气体积与释放舱有效容积的比值，单位为h⁻¹。 3.4 空气流速 通过试样表面的空气速度，单位为m/s。 3.5 小型释放舱 用于测试电子电气产品VOCs释放的可控环境设备，其操作参数可调。 4 方法提要 将电子电气产品置于规定温度、湿度和空气流速条件的小型释放舱中，使其释放的VOCs与舱内空气混合后从出口排出。使用吸附管在出口处采集一定体积气体，采用热解析-气相色谱/质谱法测定目标化合物浓度，并采用内标法进行定量分析。 5 试剂和材料 除非另有规定，所用试剂均为色谱纯。 5.1 苯 5.2 甲苯 5.3 邻-二甲苯 5.4 间-二甲苯 5.5 对-二甲苯 5.6 乙苯 5.7 乙酸丁酯 5.8 苯乙烯 5.9 甲醇 5.10 内标物：正十一烷或试样中不存在且与其他组分完全分离的化合物，纯度≥99%（质量分数）或已知纯度。 5.11 内标储备液：准确称取正十一烷或其他内标物0.2 g（精确至0.0001 g），置于100 mL容量瓶中，用甲醇定容至刻度。该溶液浓度为20
