【GB国家标准】 电阻点焊及凸焊接头的十字拉伸试验方法

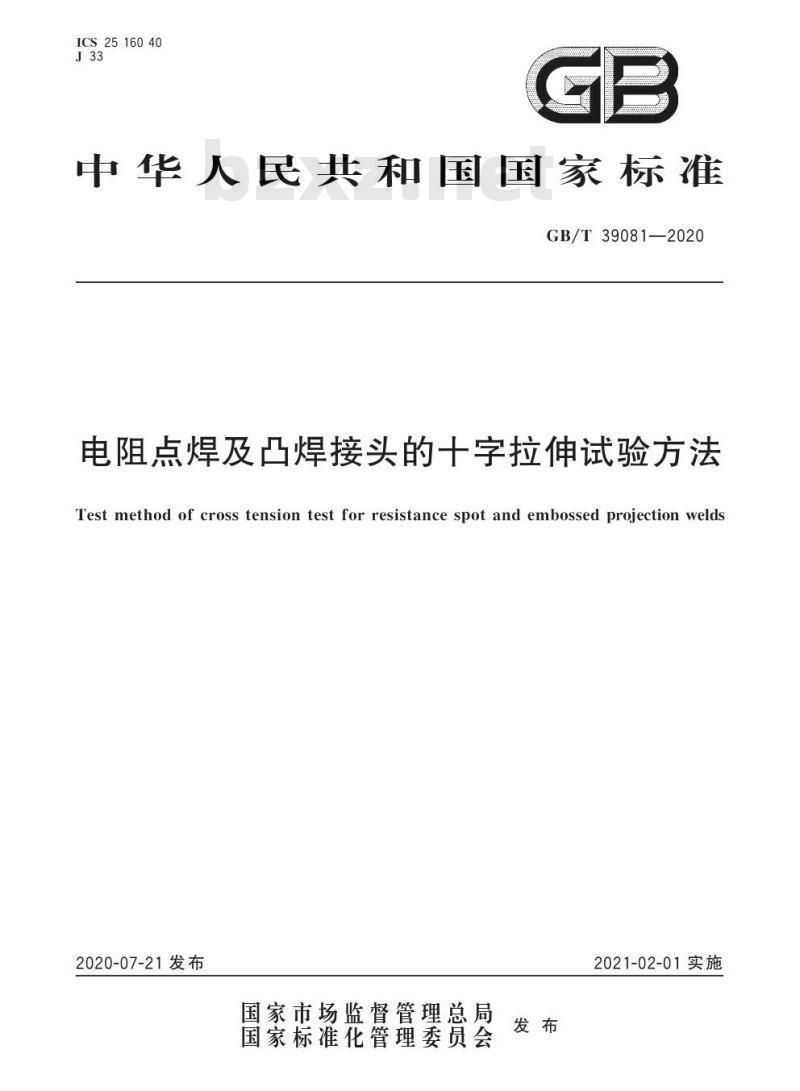

ICS 25 160 40 J33 GB/T 39081—2020 中华人民共和国国家标准 电阻点焊及凸焊接头的十字拉伸试验方法 Test method of cross tension test for resistance spot and embossed projection welds 2020-07-21发布 2021-02-01实施 国家市场监督管理总局 国家标准化管理委员会 发布 前言 本标准按照相关规则起草。 本标准采用重新起草法修改采用相关接头十字拉伸试验试样尺寸及程序标准。 本标准与原标准相比在结构上有较多调整，并在附录中列出了技术性差异及其原因。 本标准做了如下编辑性修改：修改标准名称，删除参考文献。 本标准由全国焊接标准化技术委员会提出并归口。 本标准起草单位包括中车唐山机车车辆有限公司、哈尔滨焊接研究院有限公司、利辛县江淮扬天汽车有限公司、重庆科技学院、上海材料研究所、东风汽车集团股份有限公司乘用车公司、吉利汽车研究院（宁波）有限公司、北京航天新风机械设备有限责任公司等。 本标准主要起草人包括侯振国、郝龙宇、刘杰、王刚、李苏珊、苏金花、王滨、金静静、尹立孟、徐伟、李金广、田得喜等。 1 范围 本标准规定了金属材料电阻点焊及凸焊搭接接头十字拉伸试验方法，包括仪器设备、试样、试验步骤和试验报告等内容。 本标准适用于金属板厚为t的不同时情况的电阻焊接头试验，其中t为较薄板厚度。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 焊接术语 静力单轴试验机的检验 第部分 拉力和/或压力试验机测力系统的检验与校准 3 术语和定义 3.1 十字拉伸试验（cross tension test） 通过施加垂直于焊点贴合面的试验力，以测定电阻焊接头力学性能和断裂形式的拉伸试验。 3.2 十字拉伸力（cross tension force） 十字拉伸试验中施加于试样上的力。 3.3 焊点直径（weld diameter, d） 破坏性试验后在贴合面上测得的熔化区域平均直径。 4 仪器设备 拉伸试验机应满足相关标准要求，力值测量准确度应在规定范围内。 5 试样 5.1 形状与尺寸 试样由两个矩形试件组成。若采用紧固螺栓夹持，则每个试件需加工两个钻孔；若采用液压夹具，则试件无需钻孔。焊点应位于试样中心，其位置公差应符合标准要求。 5.2 试样制备 将两个钻孔试件相互垂直重叠放置并固定在焊接夹具上进行焊接。为获得具有统计意义的平均值，应进行多个试样试验。 6 试验步骤 6.1 带孔试样使用紧固螺栓夹持固定在夹具中，无孔试样采用液压夹具装夹。 6.2 试验应在室温条件下使用符合要求的拉伸试验机进行。 6.3 测量十字拉伸力的最大值，并记录最大力值、破坏形式及焊点直径。 6.4 建立试验力-位移曲线，用于分析试样变形过程。
