【DL电力标准】 气体绝缘金属封闭开关设备 X射线透视成像现场检测技术导则

ICS29.130.10
备案号：68933-2019

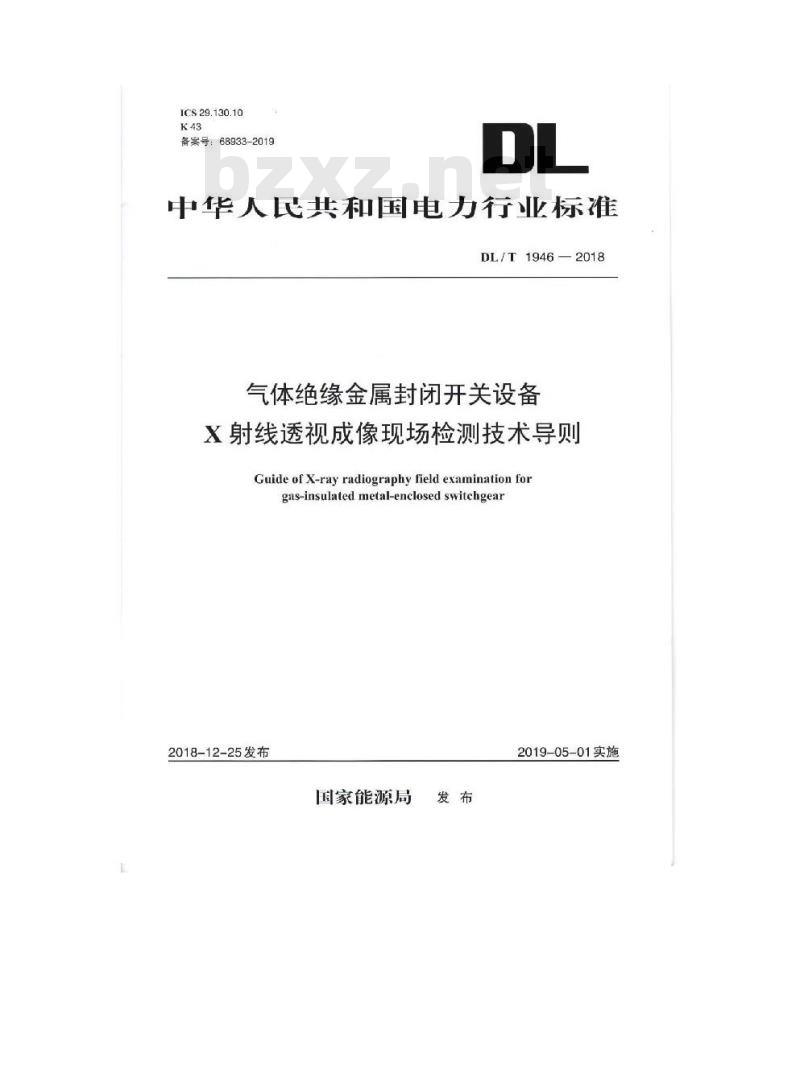

中华人民共和国电力行业标准
DL/T1946—2018
气体绝缘金属封闭开关设备
X射线透视成像现场检测技术导则Guide of X-ray radiography field examination forgas-insulated metal-enclosed switchgear2018-12-25发布
国家能源局
2019-05-01实施

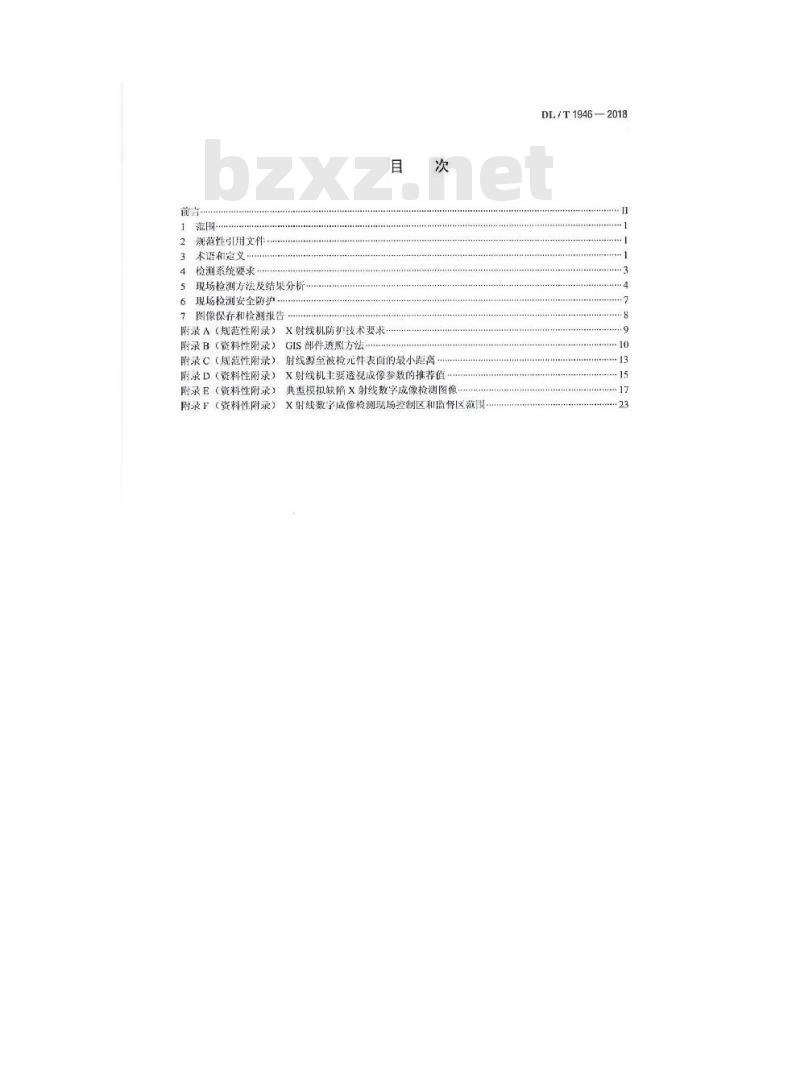

范围…
2规范性引用文件
术语和定义
4检测系统要求
5现场检测方法及结果分折
6现场检测安全防护.
了图像保存和检测报告
附录A（规范性附录）X射线机防护技术要求附录B（资料性附录）GIS部件透照方法目
附录C（规范性附录）射线源至被检元件表面的最小距离附录D（资料性附录）X射线机主要透视成像参数的推荐值典型模拟缺陷义射线数字成像检测图像，附录E（资料性附录）
附录F（资料性附录）X射线数字成像检测现场控制区和监督区范围DL/T1946—2018
DI./T1946—201B

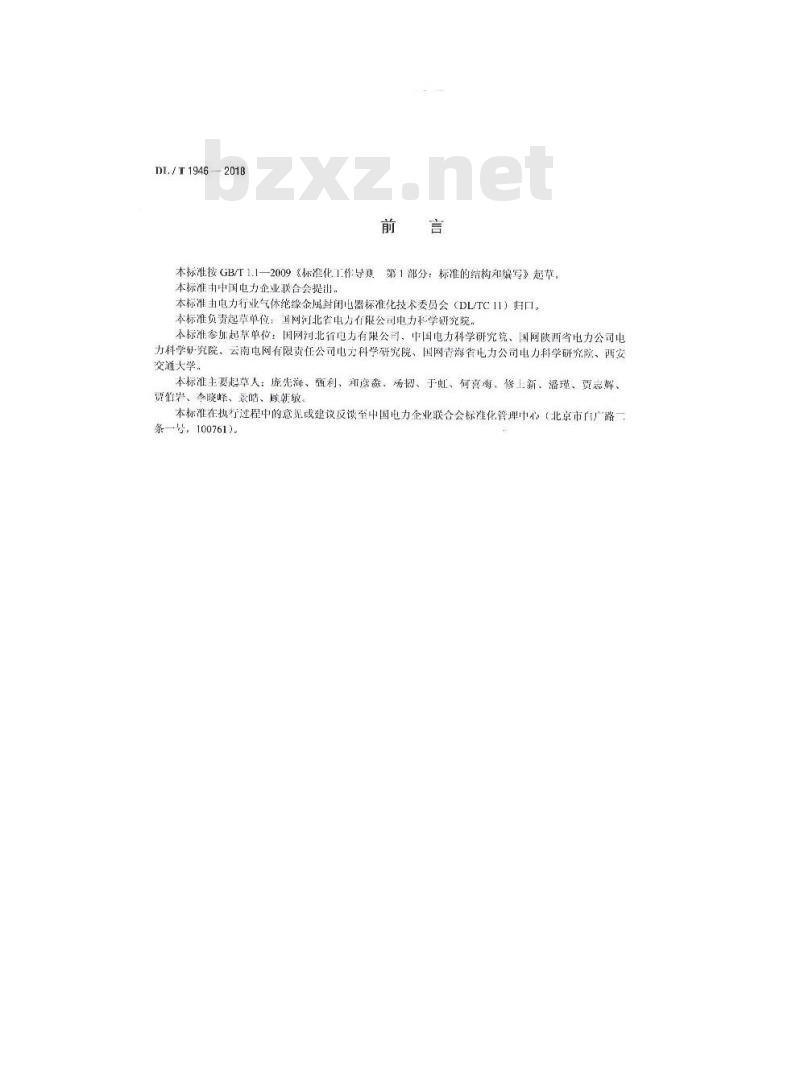

本标准按GB/T1.1—2009标准化T作导则第1部分：标准的结构和综写》起草。本标准中中国电力企业联合会提出.本标准由电力行业气体缩缘金属封闭电器标准化技术委员会（DL/TC11）归口。本标准负责起草单位：国网河北省电力有限公司电力私学研究院。本标准参加起草单位：国网河北省电力有限公司、中国电力科学研究院、国网陕西省电力公司电力科学矿究院、云南电网有限责任公司电力科学研究院、国网青海省电力公司电力科学研究院、西安交通大学。
本标淮主要起草人：庞先海、甄利、和摩淼、汤韧、于虹、何喜再、繁上新、潘瑾、贾意辉、贯伯岩、李晓峰、景皓、颠族敏。本标准在执行过程中的意见或建议反谈至中国电力企业联合会标准化管理中心（北京市白广路一条—号，100761)。

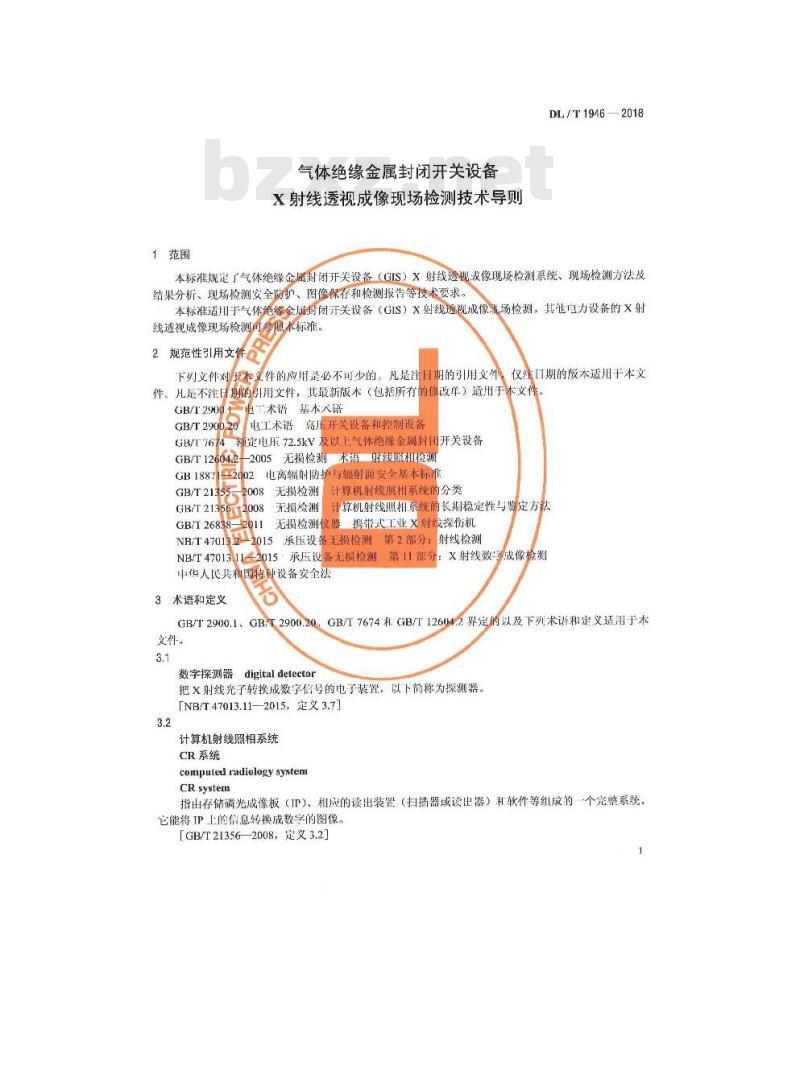

1范围
气体绝缘金属封闭开关设备
X射线透视成像现场检测技术导则DL/T1946—2018
本标准规定了气体绝缘金属封闭开关设备（GIS）X射线边视成像现场检测系统、现场检测方法及结果分析、现场检测安全防护、图像保存和检测报告等技术要求。本标准适用于气体绝级金届时闭开关设备（GIS）X射线透视成像场检测。其他电力设备的X射线透视成像现场检测可参想本标准。2规范性引用文件
下列文件对又件的应用是必不可少的。凡是注日期的引用文件仅注口期的版本适用于本文
件。凡是不注日的引用文件，其最新版本（包括所有的修改单）适用于大文伴单工术请基本大语
GB/T290
GB/T2900.20
电工术语高厂开关设备和控制设备预定电压72.5kV及以上气体绝缘金属封用开关设备GB/T767
GB/T126042
-2005无损检测
GB18872002
电离辐射防封
2008无损检测
GB/T2135
GB/T213502008无损检测
术语射线照相测
与辐射源安全基本标
计算机射线照相系统的分类
算机射线照相系统的长期稳定性与整定方去携带式工业X时线探伤机
GB/T26838-2011无损检测仪器
NB/T4701四2015承压设备无损检测 第2部分：射线检测
：X射线数字成像检测
NB/T4701311015承压设备无损检测第11部分中华人民共利国特种设备安全法3术语和定义
GB/T2900.1、GB/T2900.20，GB/T7674和GB/T12604.2界定的以及下列术语和定义适用于本义件。
数字探测器digitaldetector
把X射线光子转换成数字信号的电子装置，以下简称为探测器。[NB/T47013.11—2015,定义 3.7]3.2
计算机射线照相系统
CR系统
computed radiology system
CR system
指由存储磷光成像板（IP）、相应的读出装置（扫描器或读出器）和软件等组成的一个完整系统。它能将IP上的信息转换成数字的图像[GB/T213562008，是义3.2]
DL/T1946—2018

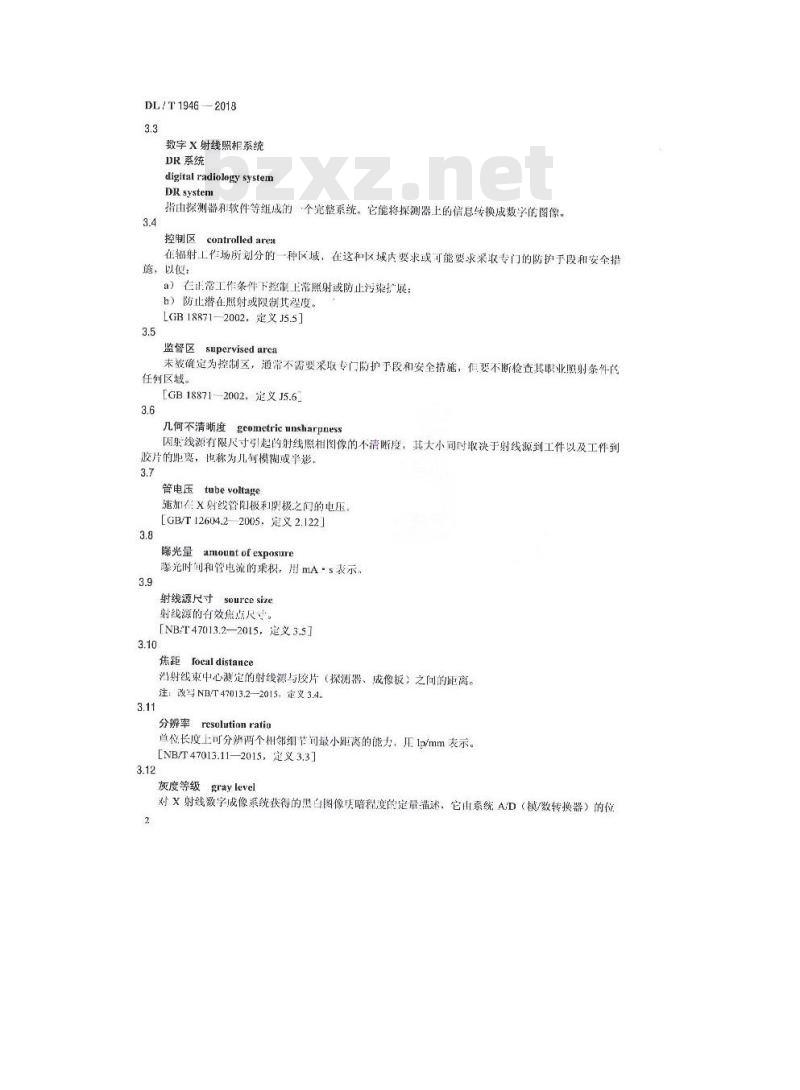

数字X射线照相系统
DR系统
digital radiology system
DR system
指由探测器利软件等组成的一个完整系统。它能将探测器上的信息转换成数字的图像。3.4
控制区
controlled area
在辐射工作场所划分的一种区域，在这和区域内要求或可能要求采取专门的防护于段和安全措施，以惯：
a）在正带工作条件下控制上常照射或防止污染扩展；b）防止潜在照射或限制其程度。［GB18871—2002，定义J5.5]
监督区
supervised arca
未被确定为控制区，通常不需要采取专门防护于段和安全措施，但要不断检查其职业照射条件户任何区域。
［GB18871—2002，定义J5.6]
几何不清晰度
geometric unsharpness
因射线源有限尺寸引起的射线照相图像的不清晰度，其大小司时取决于射线源到工件以及工件到胶片的距离，也称为几何模稠或半影，3.7
管电压
tubevoltage
施加有X射线管阳极和阴极之间的电压，3.8
［GB/T12604.2—2005，定义2.122]滕光量amount of exposure
滕光时间和管电流的乘积，用mA·s表示，射线源尺寸source size
射线源的有效焦点尺寸。
[NB/T47013.2—2015，定义3.5]3.10
Efocal distance
沿射线束中心测定的射线溃与胶片（探测器、成像板）之问的距离。3.11
注：改写NB/T47013.2—2015，定义3.4.分辨率
resolution ratio
单位长度上可分辨两个相邻细芒间最小距离的能力：用1p/mm表示。[NB/T47013.11—2015，定义3.3]3.12
灰度等级gray level
对X射线数字成像系统获得的黑自图像暗程变的定量猫述，它由系统A/D（模/数转换馨）的位2
DL/T1946—2018
数决定。A/D转换器的位数越高，灰度等级越高。例如，A/D转换器为12bil时，采集的灰度级为212=4096。
[NB/T47013.11—2015，定义3.8]3.13
动态范围dynamierange
在线性输出范围内，X射线数字成像系统最大灰度值与暗场图像标准差的比值，［NBT47013.11—2015，定义3.10]3.14
图像处理Imageprocessing
通过改变X射线数字图像的对比度、亮度等，提高细节识别能力的数字变负方法3.15
透照厚度penetratedthickness
射线照射方向上材料的公称原度。多层透照时，透照享度为道过的各层材料公称厚度之和[NB/T47013.2—2015，定义3.1]4检测系统要求
4.1X射线机
X射线机应符合GB/T26838—2011的要求，并作如下补充：使用便携定向式X射线机，焦点尺寸不大于3mm×3mm，且与所采月的探测器（成像板）或成像胶片相匹配。X射线机防护技术要求见附录A.
X射线数字成像检测此内容来自标准下载网
4.2.1计算机射线照相系统（CR系统）CR系统主要包括存储磷光成像板（IP)、激光扫描读出器和软牛。存储磷光成像板（IP）：要求CR系统类别不小于IPII/Y，其特性可衣据SNR信号与噪声之比）值和特定噪光区域的不清晰度来进行分类。CR系统分类应满足GB/T21355一2008中3.2的规定。激光扫描读出器：扫描仪激光点大小不大于50um，空问分辨率不小于5.0lp/mm数字X射线照相系统（DR系统）
DR系统主要包括X射线接收转换装置、数字图像处理羊元X射线接收转换装置：包括面阵列探测器、线阵列探测器及其配件，其作用是将X射线转换为可见光。此装置使用前应进行校准，其动态范围应不小一2000:1数字图像处理单元：具有图像数据采集和处理功能，图像数据采集方式可以是图像采集卡或其也数字图像合成装置，图像灰度等级不小于4096级（即动态范围不小于12bit）。4.2.3计算机系统
计算机系统的基本配置按NB/T47013.11-2015中4.2.3的定4.2.4图像处理软件
图像处理软件功能应符合NB/T47013.11-2015中4.2.4的要求，并作如下补充：1）图像处理软件应包含窗口选择、降噪、亮度和对比度增强等基本图像处理功能。DL/T1946—2018
2）图像处理软件可将只经过降噪处理后的图像数据保存为原始图像数据4.2.5图像显示及存销
4.2.5.1图像显示采用黑白图像方式：显示器应为逐行扫措，刷新频率不小于85Hz：点距不大于0.26mm.
2存储格式宜采用标准DICOME格式：设备名称、部件编号、透照厚度、透照T艺参数等信4.2.5.2
息可写入图像描述字段，并具备不可更改性和可读性；检测图像可存储在电摘硬盘、数字光盘等介质中。
4.2.6验收与核查
4.2.6.1系统验收按NB/T47013.11-—2015中4.2.6.1的规定4.2.6.2系统核否1：要测试系统分解率，分露率测试方法接NB/T47013.11—2015中附录A的规定。下列情况下应核查系统分锌率：
a）检测系统有改变讨；
b）系统停止使用1个月后重新使用时；c）正常使用条件下，每2个月应至少核查1次。4.3X射线胶片成像检测
X射线胶片成像检测设备和幕材要求按NB/T47013.2—2015中4.2的规定。5现场检测方法及结果分析
5.1检测人员要求
X射线疫片成像检测人员要求按NB/T47013.2—2015牛4.1的规定。X射线数字成像检测人员要求按NB/T47013.13—2015中4.1的规定：5.2现场检测前的准备
5.2.1气体绝缘金属封闭开关设备X射线透视成像现场检测宜在设备停电状态下进行，在管电后小于300kV、管中流小于5mA情况下可进行带电检测。5.2.2做好射线机的训书工作，训机时应用铅堵头堵住射线机口，遵免不必要的辑射：5.2.3作业前，应明确被查测设备和部件，熟悉被检测设备内部构造。52.4作业前，应确定检测区域，敏好防护措施，非柜关人员应尽可能远离检测区域。变电站运行人员或设备检修人员应充分利用障得物，避免接受销射。X射线透视成像现场检测防护按6.16.2的规定进行。
5.3X射线数字成像系统布置
5.3.1X射线透照布置
将X射线机放置在被检GIS设各的前方，使透照时X射线束中心垂直指向透照区中心，需要时也可选有利丁发现缺陷的方向透风。成像板放置在GIS设备的另一侧，紧贴在GIS设备上，使射线穿过被检设备对成像板进行曝光。
X射线机，被检元件和成像板之间位置示意如图1所示。典型的X射线透照布置参见隔录B.说明：
X射线管焦点
，被检元件
x射线管焦点至成像表面的距离（焦距），mm；X射线管焦点餐件表面的距离，mm；被检元件至成像额面的距离，mm组合电器壳体
图1X射线机、被检元件和成像板相互位置图5.3.2射线源至被检部件表面的最小距离射线源与双检无件表面的最小距离要求见附茶C.5.3.3几何不清晰度（Ug）控制
DL/T1946—2018
几何不清新度的控制按照检测GIs壳体的直径区分GIS壳体直径小1000mm时：U。不大1mm；GIS壳体真经大于等于1000mm时，男不天于2mmE
式中：
x射线源寿点尺寸，mm
影像成大信数：
U-dh=dom
X桌线售集点至被检元件表面的距离，mm；一被检元件象板表面的距离，mm：5.4X射线数字成像系统射线能量控制(1)
GIS设备壳体有铝合金与不锈钢（钢）两种，内部元件材料主要为铝合金和铜。对不同材料、不同透照厚度充许采用的最高X射线管电压按图2规定选择，为减少X射线辐射尽量选用较低的管电生。在采用较高管电压时，应保证适当的瞬光量对截面厚度变化大的设备，如GIS壳体，在保证灵敏度的前提下，允许采用图2所规定的X射线最高管电压。但对钢、铜及铜合金材料，管电压增量不应超过50kV：对铝及铝合金材料，管电压增量不应超过30kV
现场检测时X射线机管电压、管电流等主要透视成像参数的推荐值参见附录D。5.5X射线数字成像系统图像的处理与分析5.5.1图像处理
图像采用静态观察方式，图像评定前应先使用图像处理软件对图像进行降噪，改善对比度、黑度5
DL/T1946—2018
等方式进行优化。
说明：
销及制合会：
2证：
智及铝合金。
通燕厚度（am）
5070106
图2不同透照厚度允许的×射线最高透照管电压显示器表面应清洁，无影响图像观察的斑痕，污溃等存在，并且显示器应无明显可见白点、黑点等缺陷存在。观察时应无明显的反射光线。图像评定时应尽可能降低环境光线，可以采月添加邀光罩等形式降低环境光线。5.5.2图像质量要求
图像质量要求按NB/T47013.11—2015中6.1的规定。5.5.3图像评定
图像评定要求按NB/T47013.11—2015中6.2的规定。5.5.4图像分析
图像能够清晰表明GIS设备内部结构封：应与已掌擅的设备内部构造及设备内部结构图进行对比分析。
图像显示与设备内部结构存在差异的，应进行缺陷诊断。5.5.5缺陷诊断
应根据图像显示和设备内部构造对比情况，结合多张隆像、多种检测方法联合诊断缺陷类型。GIS缺陷类型多种多样，主要分为表配缺降、材料缺陷、腔内部存在异物缺陷三类。缺陷儿何尺寸的测量按NB/T47013.11—20156.2.7的规定。各种真型模拟缺陷×射线数字成像检测图像参见附录E。5.6X射线胶片成像检测
5.6.1X射线胶片成像检测系统透照布置X射线胶片成像检测系统透照布置接NB/T47013.2—2015中5.5的规定。6
5.6.2x射线胶片成像检测射线能量控制DL/T1946—2018
X射线胶片成像检测射线能量控润按NB/T47013.2—2015中5.6的现定，噪光量按NB/T47013.2—2015中5.9的规定。
5.6.3X射线胶片成像检测图像的处理与分析像质计的使用按NB/T47013.2—2015中5.12的规定，胶片处理及底片质量检测按NB/T47013.2-2015中5.14的概定。
6现场检测安全防护
6.1作业现场防护要求
6.1.1射线机照射方向
对于应月于GIS设备成像检测的移动式X射线装置，检测时必须使用定向式×射线机。定向式X射线机使用时须将照射口对向无人的方向，不得对向控制器和人员活动的场所。6.1.2X射线透视成像检测系统布置应考虑控制器与×射线管和被检物体的距离、照射方向、时间和屏蔽条件等因素。选择最佳的设备布置，以保证进行探伤作业时，人员的受照剂量低于其剂量限制，并采取合理措施尽量降低人员的受照剂量。
控制器应在X射线机照射口的正后或侧后方，在没有其防护情况下与×射线机的直线距离应不小于40m
X射线机应放置在稳定可靠的平台或放置架上，放置架每次使用前应检测一次，确保X射线机放置后不会造成侧翻。
6.1.3作业区域划分
X射线透视成像检测作业时，应划定作业场所工作区域，并在相应的边界设置警示标识，必要时应设置警报器。
将作业时被检物体周用的空气比释动能率人于15uGy/h的范用内化为控制区，并应在其边界上悬挂清晰可见的“禁上进入X射线区”警告脾，作业人员应在控制区边界外操作，否则应采取专门的防护猎施
在控制区边早外，将作业时空气比释动能率大于1.5uGy/h的范围划为监督区，并应在其边界上悬挂清晰可见的“无关人员禁止入内”警告牌，必要时设专人警戒。在监督区边界附近不应有经常停留的非作业人员。
控制区和监督区范围参见附录F。6.2作业人员防护要求
6.2.1非操作人员防护要求
作业前，应清查变电站内所有人员数量，并通知所有人员做好防护工作，明确台知×射线影响范围，并明确斐求不要进入X射线区。必要时对变电站人员实施专人监督或集中监督，非操作人员应在X射线机照射口后侧100m外或者在背对射线机方向封闭的房间单，不得在监督7
DL/T1946—2018
区以内活动。
在不能确定变电站内所有人员位置时，操作人员不得启动X射线机。在变电站外较近处有人员活动时，操作人员及相关负责人应考虑站外人员与×射线机的距离，不能确定X射线机对站外人员影响的，不得启动X射线机。6.2.2操作人员防护要求
操作人员只能有一人携带X射线机启动钥匙，且操作时该操作人员最后离开控制器，照射完成后该操作人第一个到达控制器。
操作人员丰必要情况下不得在大于15μuGy/h区域中活动。操作人员应设置照射延退时间，延退时间建议选在1mi～5min范围内，延迟时间应能确保操作人员以正常速度跑到监督区外。
操作人员应随身携带监测仪器，当剂量超标报警时应及时安全撤离。操作人员应采取穿戴铅衣等指施进行防护。操作人员应根据现场情况制定应急方案，在出现人员闯入等特殊情况时能够及时阻止和切断设备电源。
6.3监测仪器要求
6.3.1监测仪器检定
按《中华人民共和国特种设备安全法》的规定进行定期检定，并取得相应证书，6.3.2监测仪器性能要求
用于监测散漏辐射的仪器应具备下列主要性能：最小读出数值为0.01μGy/h；
能量响应不超过+30%（50keV~500keV)）；读数响应小于5s。
7图像保存和检测报告
检测后应保留图象的原始数据，并存储在专用存储介质中。存储后应清晰记录图像的拍摄参数、设冬名称、部件编号、透照时间等信息。图像应保存至少8年以上，以备核查。保存期限内，图像数据不能更改。同时应保存相应的原始证录及检验报告。
检验报告的主要内容应包括变电站名称、被检设备名称、检验部位、拍摄参数、缺陷情况、检验结果、返修结果、检验日期等。8
A.1X射线管头组装体
附录A
（规范性附录）
X射线机防护技术要求
DL/T1946—2018
A.1.1X射线管头组装体应满足下列要求：a）移动式的×射线装置管实其组装体应能固定在任何需要的位置上并加以锁紧。b）X射线管头应设有限束装置
）X射线管窗口孔作不得大于额定最大有用线束射出所需尺寸，d）X射线管买应具有如下标志：1）制造林商标；
2）型号支顺广编号：
3）X身线管的额定管电压，额定管电流：4）焦点的置：
5）出期
e）清福时气比释动能率
A.1.2x射线保价装置在额定工作条件下，距X射线管焦点1m处的泄漏面射牛气比释动能率应符合家规定的最高士作值时，在×射我管束窗口应用遮光罩遵表A.1要求，式X射线机在生产
盖下，用防级剂量仪测量漏射线比释动能率，在管电压低于200kV时，其焦点1m处的漏射线比释动能率应不于2.5mGy/h，而在高于200kV时应不大于5mGy/h.
A.2连接电缆
管电压
50~200
泄漏辐射空气比释动能率要求
泄漏射空气释动能来
对应用于GIS设备成像检测的移动式X射线装置，射线机控制器与射线机的连接电缆具有控制电缓和电源电缆的双重作用，且不得瓶于50m。A.3控制器
控制器应满足下列要求：
a）控制带应设置有X射线管电压及其通或断状态的显示，以及管电压、管电流和照射时间选取和设定值显示装置。
b）控制器应设置有高压接通时的外部报警声音，高压接通时的报警声音应持续10s，且不小于TOdB
c）控制器应设置有高压断开时的外部报警声音，报警声音应持续10s，且不小于70dB，声音类型不同于接通报警声音。
d）控制器设有钥匙开关，无钥匙操作时应实现控制系绕闭锁，避免出现误操作。9
