【行业标准】 固体化学品的可燃性测定方法

中华人民共和国出入境检验检疫行业标准SN/T2880—2011
固体化学品可燃性测定方法
Determination of the flammability for solid chemical products2011-05-31发布
中华人民共和国
国家质量监督检验检疫总局
2011-12-01实施
中华人民共和国出入境检验检疫行业标准
固体化学品可燃性测定方法免费标准下载网bzxz
SN/T2880—2011
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印刷*
开本880×1230
字数9千字
2011年11月第一版
2011年11月第一次印刷
印数1-1600
书号：155066·2-22562
定价14.00元
TIKANYKACA

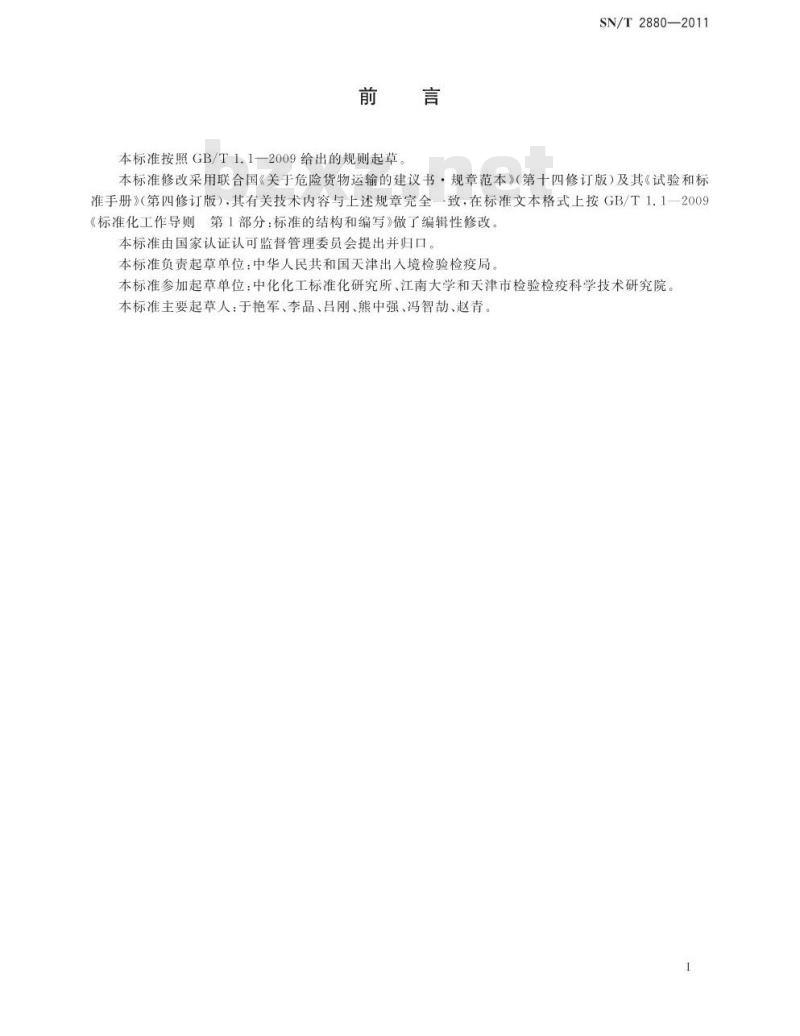

本标准按照GB/T1.1—2009给出的规则起草。SN/T 2880—2011
本标准修改采用联合国《关于危险货物运输的建议书·规章范本》（第十四修订版）及其《试验和标准手册》（第四修订版），其有关技术内容与上述规章完全一致，在标准文本格式上按GB/T1.1一2009《标准化工作导则，第1部分：标准的结构和编写》做了编辑性修改本标准由国家认证认可监督管理委员会提出并归口。本标准负责起草单位：中华人民共和国天津出人境检验检疫局本标准参加起草单位：中化化工标准化研究所、江南大学和天津市检验检疫科学技术研究院本标准主要起草人：于艳军、李晶、吕刚、熊中强、冯智勐、赵青。TKANYKACA
1范围
固体化学品可燃性测定方法
本标准规定了固体化学品可燃性试验的仪器和测试步骤、判定方法。本标准适用于对固体化学品可燃性的测定。2规范性引用文件
SN/T 2880—2011
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB19458危险货物危险特性检验安全规范通则联合国《关于危险货物运输的建议书·规章范本》（第十四修订版）联合国《关于危险货物运输的建议书·试验和标准手册》（第四修订版）3原理
本试验方法，用物质点燃后的燃烧时间来表征物质传导燃烧的能力。4术语和定义
联合国《关于危险货物运输的建议书·规章范本》（第十四修订版）、《关于危险货物运输的建议书试验和标准手册》（第四修订版），GB19458界定的以及下列术语和定义适用于本文件。4.1
易燃固体flammablesolids
是易于燃烧的固体和摩擦可能起火的固体。5试验设备
5.1模具
试验模具选取铝合金材质制成一个长250mm，横断面为三角形内径高10mm、宽为20mm。三角形上边上2mm处用预留凸件将其侧面固定（如附录A中图A.1所示）。5.2平板
平板为冷的、不渗透、低导热的材质（参见附录A）。5.3喷嘴
煤气喷嘴的最小直径为5mm，喷出的火焰温度最低为1000℃，燃烧粉带的一端，直至粉末点燃，或喷燃最长时间分别为2min（非金属粉末）、5min（金属或合金粉末）。1
TKANYKACa
SN/T2880—2011
6试剂
湿润溶液：一般常采用水，若水与被测物质不浸润，需要加不可燃湿润剂，且湿润溶液中的活性物质总量不超过1%。
7试验步骤
7.1环境要求
把堆垛物质放在排烟柜的通风处，风速应足以防止烟雾逸进实验室，并在试验期间保持不变。7.2预试验
将被测物质做成连续的长条带状，约250mm长、20mm宽和10mm高，置于平板（5.2）上，用喷嘴（5.3）喷出的火焰燃烧粉带的一端，直至物质点燃或喷烧2min（非金属粉末）、5min（金属或合金粉末）。如果粉带燃烧200mm，且金属物质在20min、非金属物质在2min以上，无需进行7.3以后的试验步骤，不属于易燃固体。
7.3试验样品制备
7.3.1粉末或颗粒状物质
将粉末状或者颗粒状的物质松散地填充在模具（5.1)中，然后让模具从20mm高处落在硬质表面上，拆掉侧面板后，在模具顶上安放平板（5.2），倒置，拿掉模具。7.3.2糊状物质
将糊状物质铺放在不燃烧的表面上，做成250mm的绳索状，部面约100mm。7.3.3潮湿敏感物质
对于潮湿敏感物质，应在该物质从容器中取出之后尽快把试验做完，以免改变它的包装运输状态。7.3.4湿润段物质
对于非金属物质，在100mm上之外的30mm～40mm处将1mL的湿润溶液逐滴加在堆垛上，确保堆垛物质的剖面完全润湿且没有流失的同时，湿润面积要尽量小。7.4测试
7.4.1在堆积的测试物质的一端采用带有明显火焰的气体点火器（直径最小为5mm）直接点火。并在测试物质燃烧的长度超过80mm之后，测量随后的100mm样品的燃烧速度。7.4.2如果非金属物质火焰在45s内燃烧全部长度或燃烧速率大于2.2mm/s，进行湿润段物质（7.3.4)测试，方法按照7.4.1进行，观察非金属物质火焰·是否通过湿润段4min，并计时。7.4.3试验应在清洁冷却的托盘上进行，测试需要重复进行6次，除非更早的观测到了肯定性的结果。8结果判定
8.1非金属粉末状、颗粒状或者类似膏状的物质若能够被点燃，并且在2min或者更少的时间内沿粉2
TKANYKAa
末带蔓延200mm，应该将此种物质划为易于燃烧的固体SN/T2880—2011
8.2金属或者金属合金的粉末能够被点燃，并且在10min或者更少的时间内沿粉末带蔓延200mm，应该将此种物质划为易于燃烧的固体9
结果实例
结果实例见表1。
结果实例
88%代森锰锌
80%代森锰锌
75%代森锰锌
初步燃烧时间/s
不点燃
TKANYKAa
燃烧时间/
SN/T2880—2011
试验用堆垛模具和附件见图A，1图A.1
SN/T 2880-2011
附录A
（资料性附录）
试验用堆垛模具和附件
模型长度：200mm
材料：铝
配制燃烧速率试验用的堆垛模具和附件IKANYKAca
单位为毫米
书号：155066：2-22562
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
