【行业标准】 进口固体废物原料易燃性试验方法

中华人民共和国出入境检验检疫行业标准SN/T2885—2011
进口固体废物原料易燃性试验方法Test method of inflammability for import solid waste materials2011-05-31发布
中华人民共和国
国家质量监督检验检疫总局
2011-12-01实施
中华人民共和国出人境检验检疫行业标准
进口固体废物原料易燃性试验方法SN/T28852011
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印刷*
开本880X1230
2011年11月第一版
字数9千字
2011年11月第一次印刷
印数1—1600
书号：155066：2-22563
定价14.00元
TIKANYKACA
本标准按照GB/T1.1一2009给出的规则起草。SN/T2885—2011
本标准修改采用联合国《化学品分类及标记全球协调制度（GHS）》（第2修订版）和《关于危险货物运输的建议书试验与标准手册》（第4修订版）关于易燃固体的测试方法和相关要求，其有关的技术内容与上述文件完全一致，在标准文本格式上按GB/T1.1一2009做了编辑性修改。本标准由国家认证认可监督管理委员会提出并归口。本标准起草单位：中华人民共和国宁波出入境检验检疫局。本标准主要起草人：陈丹超、俞雄飞、马明、黄姣、李锦花、王程程。本标准系首次发布的检验检疫行业标准。I
TYKANYKAa
1范围
进口固体废物原料易燃性试验方法本标准规定了进口固体废物原料易燃性的试验方法和类别判定。本标准适用于进口固体废物原料的易燃特性试验。2规范性引用文件
SN/T2885—2011
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。HJ/T298危险废物鉴别技术规范
联合国《化学品分类及标记全球协调制度（GHS）》联合国《关于危险货物运输的建议书规章范本》联合国《关于危险货物运输的建议书试验和标准手册》3术语和定义
联合国《化学品分类及标记全球协调制度》、《关于危险货物运输的建议书规章范本》、《关于危险货物运输的建议书试验和标准手册》、HJ/T298界定的及下列术语和定义适用于本文件。3.1
固体废物solidwaste
是指在生产、生活和其他活动中产生的丧失原有利用价值或虽未丧失利用价值但被抛弃或者放弃的固态、半固态和置于容器中的气态的物品、物质以及法律、行政法规规定纳人固体废物管理的物品、物质。
危险废物hazardouswaste
是指列人国家危险废物名录或者根据国家规定的危险废物鉴别标准和鉴别方法认定的具有腐蚀性、毒性、易燃性、反应性和感染性等一种或一种以上危险特性，以及不排除具有以上危险性的废物3.3
燃烧速率burningrate
用颗粒状、糊状或粉状的样品做成连续的堆垛条带（约长250mm、高10mm、宽20mm的三角柱状），用温度高于1000℃的气体火焰将堆垛一端点燃，在一定时间内火焰能蔓延的样品长度（用mm/s表示）。
燃烧时间burningtime
用颗粒状、糊状或粉状的样品做成连续的堆垛条带（约长250mm、高10mm、宽20mm的三角柱状），用温度高于1000℃的气体火焰将堆垛一端点燃，当堆垛燃烧至80mm长时开始计时，之后100mm堆垛燃烧的时间（用s表示）。1
TKANYKAa
SN/T 2885—2011

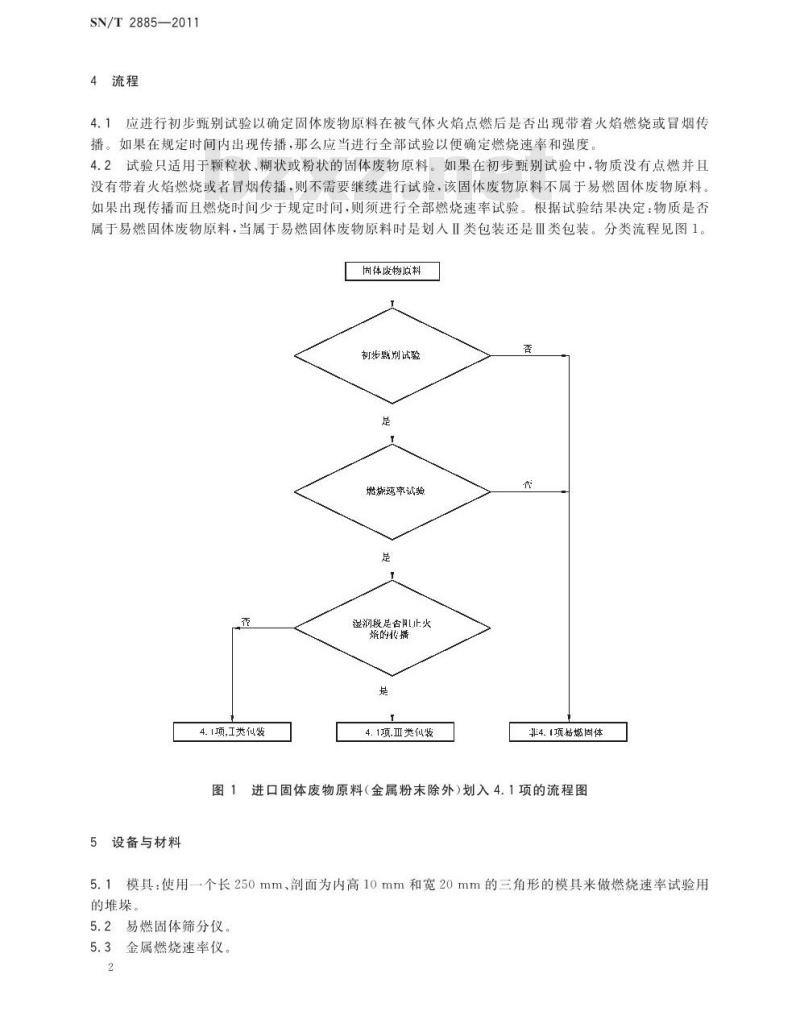

4流程
4.1应进行初步甄别试验以确定固体废物原料在被气体火焰点燃后是否出现带着火焰燃烧或冒烟传播。如果在规定时间内出现传播，那么应当进行全部试验以便确定燃烧速率和强度。4.2试验只适用于颗粒状、糊状或粉状的固体废物原料。如果在初步甄别试验中，物质没有点燃并且没有带着火焰燃烧或者冒烟传播，则不需要继续进行试验，该固体废物原料不属于易燃固体废物原料。如果出现传播而且燃烧时间少于规定时间，则须进行全部燃烧速率试验。根据试验结果决定：物质是否属于易燃固体废物原料，当属于易燃固体废物原料时是划入Ⅱ类包装还是Ⅲ类包装。分类流程见图1。固体废物料
初步甄别试验
燃炼速率试验
4.1项,工类似装
湿润段是含止火
熔的传播
4.1项,正类似装Www.bzxZ.net
非4.1项易燃固体
图1进口固体废物原料（金属粉末除外)划入4.1项的流程图5设备与材料
5.1模具：使用一个长250mm、面为内高10mm和宽20mm的三角形的模具来做燃烧速率试验用的堆垛。
5.2易燃固体筛分仪。
5.3金属燃烧速率仪
KANKAa-
5.4非金属燃烧速率仪。
6样品处理
用适当的方法将样品制成颗粒状、糊状或粉状。7试验方法
7.1初步甄别试验
SN/T2885—2011
将粉状颗粒状或糊状的样品制成长250mm、高10mm底边长20mm的条状样品带，置于易燃固体筛分仪的筛分底板上，底板用低渗透、低导热的材料制成。用煤气喷嘴（最小直径5mm）的高温火焰（最低温度1000℃）喷烧样品条带的一端.直至样品条带点燃，但喷烧时间最长为2min（金属或合金粉末为5min）。
7.2燃烧速率试验
燃烧速率试验应在通风橱内进行，风速应足以防止烟雾逸进实验室。将商品形式的粉状或颗粒状样品松散的装人模具，让模具从20mm高处自由跌落在硬质表面上3次，然后在模具顶上安放不渗透、不燃烧、低导热的底板，将设备倒置，拿掉模具。若为糊状的样品则直接铺放在不燃烧的底板上，做成长250mm的绳索状，剖面面积约100mm。若为潮湿性敏感物质，则该物质取出后应尽快完成试验。对于金属粉或金属合金粉以外的固体废物原料，应在100mm长之外30mm～40mm处将1mL的湿润溶液加在堆垛上。将湿润溶液逐一滴在样品脊上，确保堆垛样品的部面全部浸湿，润湿溶液没有从两边流失。有许多物质，水会从堆垛的两边滚下，所以可能需要加湿润剂。所使用的湿润剂应不含可燃溶剂，湿润溶液中的活性物质总量不应超过1%，这种液体可加在堆垛顶上3mm深直径5mm的空穴中。
使用小火焰或最低温度1000℃的热金属线点燃堆垛的一端。当堆垛燃烧80mm的距离时，测定以后100mm的燃烧速度。对于金属或合金粉以外的样品，记下湿润段是否阻止火焰的传播至少4min
试验应平行进行6次，每次使用干净的底板，除非已经观察到肯定的结果。8结果判定
8.1直至权威的准则建立之前，通过类比现有项目（例如，火柴），经摩擦可以着火的固体废物原料被分类为易燃固体废物原料。
8.2初步甄别试验判定：在7.1的试验中，如果不能在≤2min(对金属或合金粉末不能在≤20min)试验时间内沿固体样品带火焰或带烟燃烧200mm，那么该固体废物原料不被划为易燃固体废物原料，且无需进行下一步试验。如果在≤2min内（对金属或合金粉末≤20min）试验时间内沿着固体样品带火焰或带烟燃烧200mm，则应根据7.2的试验进行进一步的判定。8.3危险特性类别判定：根据7.2所述的试验方法，粉状或颗粒状样品进行的试验中有一次或多次燃烧时间小于45s.或燃烧速率大于2.2mm/s.应将被测样品划为易燃固体废物原料。金属或合金粉末若能点燃，并且在10min内可蔓延至样品的全部长度时，应将其划为易燃固体废物原料。8.4适用包装类别判定：根据7.2的试验结果判定适用包装类别，见表1。TTKANYKAa
SN/T2885—2011
易燃固体废物原料
易于燃烧的固体
金属或合金粉末
易燃固体废物原料的标签见表2
标记字符
危险性说明
SN/T2885-2011
包装类别判定
燃烧时间
<45s且火焰通过湿润段
<45s且湿润段阻燃至少4min
>5min且<10min
易燃固体废物原料的标签要素
类别1
易燃固体
TTKANYKAA
类别1
类别2
类别1
类别2
类别2
易燃固体
包装类别
书号：155066·2-22563
定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
