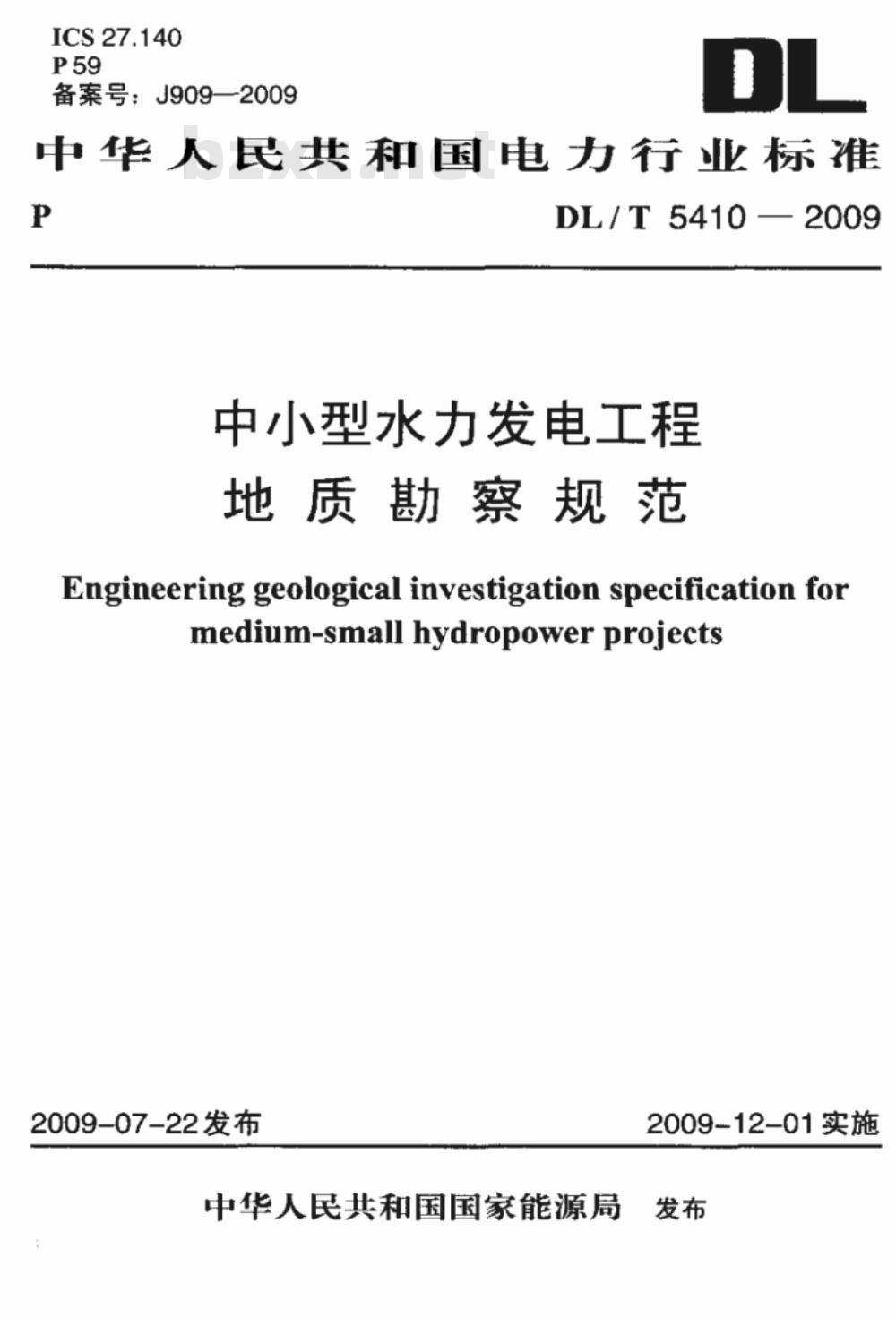

中华人民共和国电力行业标准
DL/T 5410—2009
中小型水力发电工程
地质勘察规范
Engineering geological investigation specification formedium-small hydropower projects2009-07-22发布
中华人民共和国国家能源局
2009-12-01实施

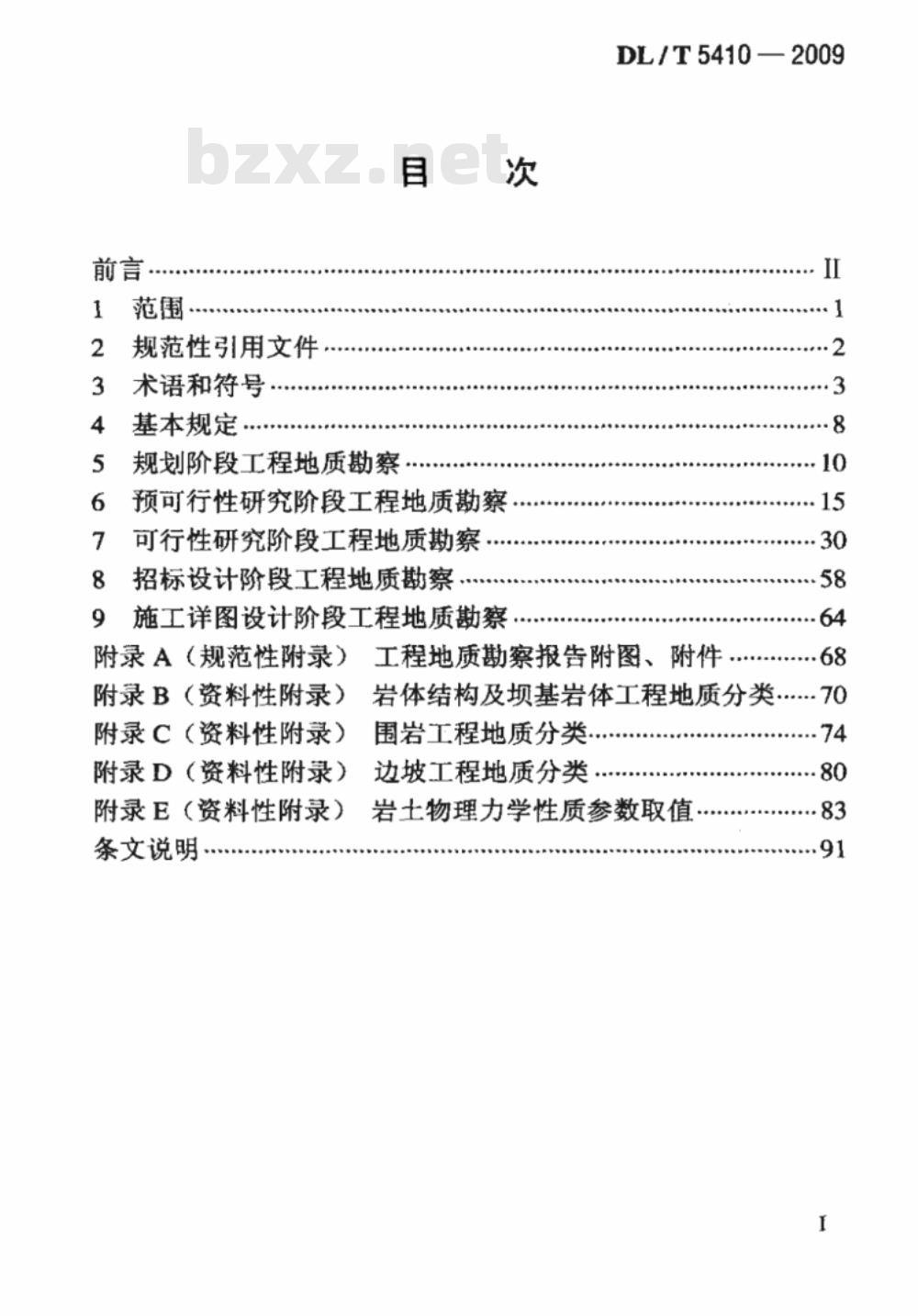

1范围·
规范性引用文件
术语和符号
基本规定
规划阶段工程地质勘察
预可行性研究阶段工程地质勘察可行性研究阶段工程地质勘察
招标设计阶段工程地质勘察
施工详图设计阶段工程地质勘察9
附录A（规范性附录）
附录B（资料性附录）
附录C（资料性附录）
DL/T5410—2009
工程地质勘察报告附图、附件
岩体结构及坝基岩体工程地质分类.70围岩工程地质分类
附录D（资料性附录）
边坡工程地质分类
附录E（资料性附录）
条文说明…
岩土物理力学性质参数取值…
DL/T54102009

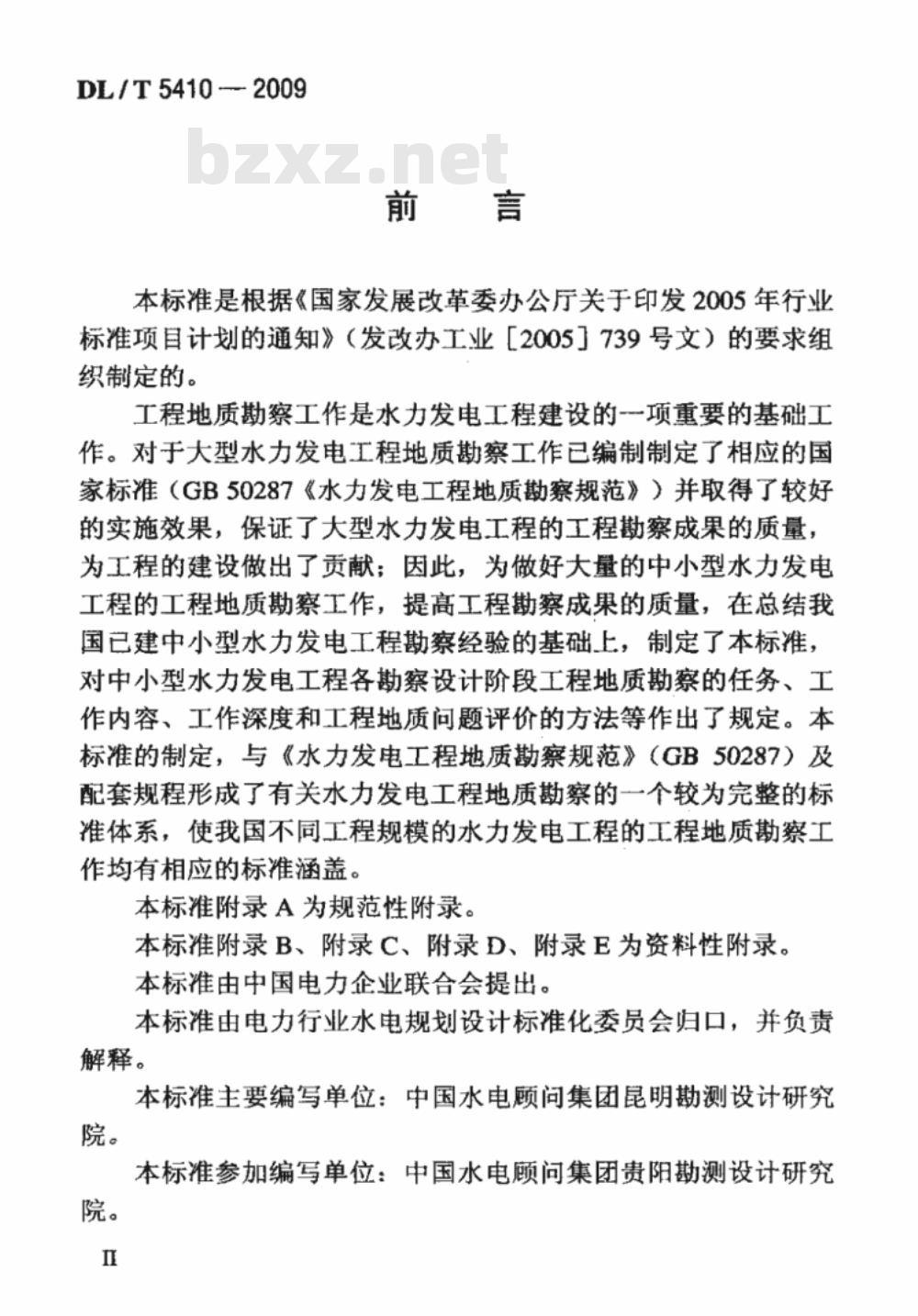

本标准是根据《国家发展改革委办公厅关于印发2005年行业标准项自计划的通知》（发改办工业「2005739号文）的要求组织制定的。
工程地质勘察工作是水力发电工程建设的一项重要的基础工作。对于大型水力发电工程地质勘察工作已编制制定了相应的国家标准（GB50287《水力发电工程地质勘察规范》）并取得了较好的实施效果，保证了大型水力发电工程的工程勘察成果的质量，为工程的建设做出了责献；因此，为做好大量的中小型水力发电工程的工程地质勘察作，提高工程勘察成果的质量，在总结我国已建中小型水力发电工程勘察经验的基础上，制定了本标准，对中小型水力发电工程各勘察设计阶段工程地质勘察的任务、工作内容、工作深度和工程地质问题评价的方法等作出了规定。本标准的制定，与《水力发电工程地质勘察规范》（GB50287）及配套规程形成了有关水力发电工程地质勘察的一个较为完整的标准体系，使我国不同工程规模的水力发电工程的工程地质勘察工作均有相应的标准涵盖。
本标摊附录A为规范性附录。
本标准附录B、附录C、附录D、附录E为资料性附录。本标准由中国电力企业联合会提出。本标准由电力行业水电规划设计标准化委员会归口，并负责解释。
本标准主要编写单位：中国水电顾问集团昆明勘测设计研究院。
本标准参加编写单位：中国水电顾问集团贵阳勘测设计研究院。
DL/T5410-2009

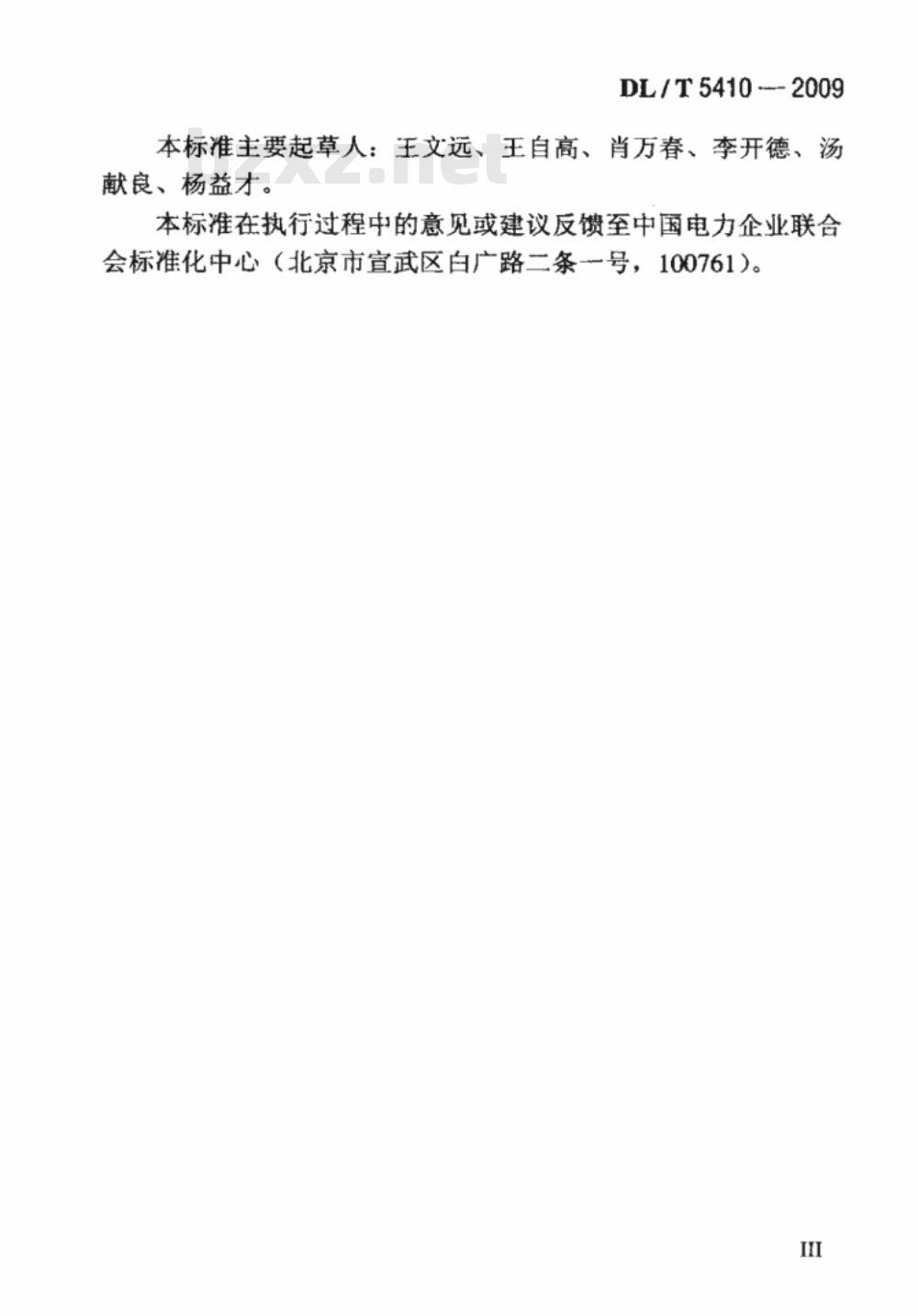

本标准主要起草人：王文远、王自高、肖万春、李开德、汤献良、杨益才。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市宣武区白广路二条号，100761）。II
1范围
DL/T5410-2009
本标准规定了中小型水力发电工程（以下简称水电工程）各勘察设计阶段的任务、工作内容、勘察方法和技术要求。本标准适用于中小型水电工程的工程地质勘察工作。DL/T5410—2009免费标准bzxz.net
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标推，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB50287水力发电工程地质勘察规范GB 18306
GB 50021
GB 50025
DL5180
中国地震动参数区划图
岩士勘察规范
湿陷性黄士地区建筑规范
水电枢纽工程等级划分及设计安全标准DL/T 5185
水电水利工程地质测绘规程
DL/T 5388
水电水利工程天然建筑材料勘察规程CJJ57
城市规划工程地质勘察规范
DL/T5206
DL/T 5020
DL/T 5212
DL/T5109
水电工程预可行性报告编制规程水电工程可行性报告编制规程
水电工程招标设计报告编制规程水电水利工程施工地质规程
3术语和符号
3.1术语
下列术语适用于本标准。
DL/T5410-2009
水电工程地质勘察engineering geological investigation ofhydropower project
为查明水电水利工程建筑物的工程地质条件而进行的工程地质测绘、物探、钻探、洞探、原位试验与室内试验以及长期观测等综合性地质勘察研究工作。
工程地质测绘engineering geological mapping将测区实地调查搜集的各项地质资料，经过分析整理后按-定比例绘制在地理基础底图或地形图上的工作。3.1.3
勘探工程investigationengineering用以查明地下岩土体和地下水特征的槽、坑、井、孔、洞等勘探工作的总称。
工程地质条件engineeringgeological conditions与工程有关的地形、地貌、地层岩性、地质构造、水文地质、物理地质现象等地质情况的总称。3.1.5
工程地质问题engineering geological issues当工程地质条件不能满足工程建筑的稳定、安全的需求时，称之为工程地质问题。
DL/T54102009
工程地质评价engineering geological evaluation根据已获得的地质资料，结合具体工程特点，对建筑物区的工程地质条件和主要工程地质问题，进行分析、研究和计算，得出相关认识和结论，并对不良地质现象的处理与防治提出措施建议。3.1.7
区域构造稳定regionalstability建筑物所在地区一定范围、一定地质历史时期内，断层和地震的活动性。
水库诱透发地囊reservoirinduced earthquake在特殊的地质背景下，因水库蓄水引起水库及其附近地区内地震活动规律产生变化的现象。3.1.9
高压压水试验water pressure test(packer permeability test)根据建筑物工作水头确定，最高试验压力高于常规压水试验的压力，以测定岩体在高水头作用下的渗透特性、渗透稳定性及其结构面张开压力的现场压水试验。其最高压力不宜小于建筑物工作水头的1.2倍。
岩石质量指标rockqualitydesignation（RQD）用直径为75mm的金刚石钻头和双层岩芯管在岩石中钻进连续取芯，回次钻进所取岩芯中，长度大于10cm的岩芯段长度之和与该回次进尺之比值，表征岩体的节理、裂隙等发育程度的指标，以百分数表示。
节理连通率 jointpersistence ratid岩体沿某一剪切方向发生剪切破坏所形成的破坏路径中结构面所占的比例。
透水率permeablerate
DL/T 5410 - 2009
钻孔压水试验测得的岩体渗透性指标。透水率的单位为吕荣（Lu）。1Lu的定义为当试段压力为1MPa时，每米试段水的压入流量为 1L/min。
岩体完整系数intactness coeffieient of rock mass指岩体与相应新鲜完整岩块的弹性纵波速度之比的平方。3.1.14
岩体结构类型strcucturaltypeof rock mass根据岩体的完整程度、结构面的发育程度和特征、结构面的组合及其嵌合状态，将岩体结构划分为整体、块状、层状、镶嵌、块裂、碎裂和散体结构等类别。3.1.15
岩体工程地质分类 engineering geoiogical classification ofrock mass
按照岩体的结构特征和物理力学性质划分的岩体工程地质条件标准。
结构面structural plane（discontinous plane）又称不连续面，指岩体内开裂的和易开裂的面，如层面、节理、片理、断层等。
软弱结构面soft structural plane由力学强度明显低于周围岩体强度的软弱介质充填的结构面。3.1.18
泥化夹层siltizedintercalation岩体中受物理化学作用影响，其原状结构发生显著变异且含有大量粘粒的软弱夹层。
DL/T5410--2009
潜在不稳定体latent unstable rock anfd soil在今后一定时间内，受各种作用的影响，可能产生失稳现象的岩士体。
坝基（肩）抗滑稳定antislidingstabilityof damfoundation坝体在水库上下游水头差的作用下，坝基（肩）岩土体抵抗坝体沿建基面发生的剪切滑移破环能力。3.1.21
坝基渗漏 seepage of dam foundation水库蓄水后由于坝体上下游形成的水头差，使库水沿河床坝基和两岸坝肩岩土体之孔隙、裂隙、溶洞、断层破碎带等向下游产生渗漏的现象。
seepage around the dam
绕坝渗漏
水库蓄水后由于坝体上下游具有水头差，使库水沿坝顶两端以外岩土体之孔隙、裂隙、溶洞、断层破碎带等向下游产生渗漏的现象。
振动液化liqueficationbyshaking饱和无黏性土和少黏性土在振动作用下，结构被破坏，空隙中的水产生过大的动水压力，使土粒悬浮和滚动的现象。3.1.24
岩体卸荷带relaxedzoneof rockmass由于侵蚀剥蚀作用和人工开挖使谷坡及临空面附近岩体应力重分布与集中，产生应力释放而形成的浅表层破裂或松弛范围。3.1.25
岩石坚硬程度hardness degree of rock指岩石饱和和单轴抗压强度或工程地质类比划分的岩石坚固6
