【电力行业标准(DL)】 电力建设施工质量验收及评价规程 第8部分：加工配制

ww.anystandards.com

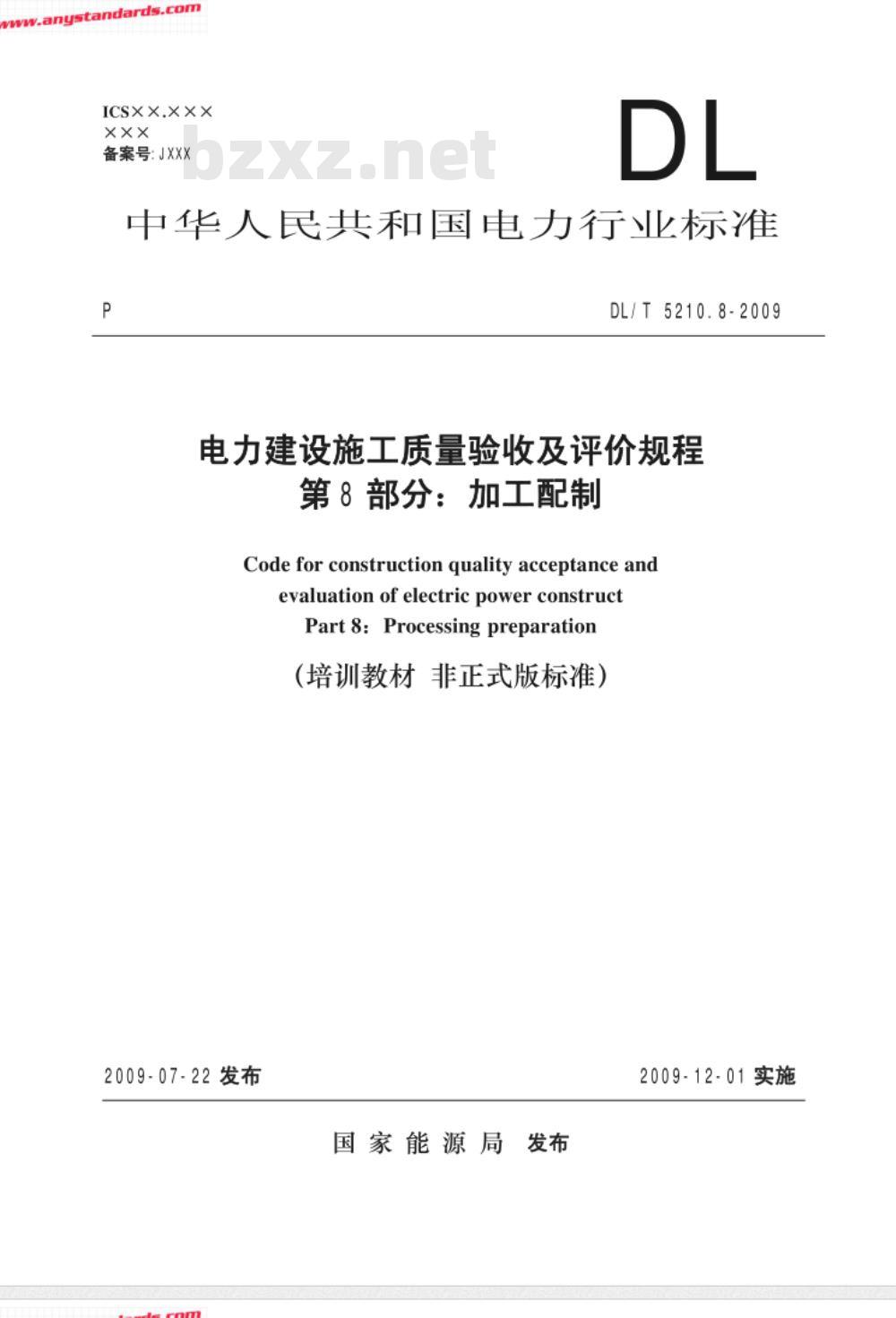

ICS××.×××
备案号：JXXX
中华人民共和国电力行业标准
DL/T5210.8-2009
电力建设施工质量验收及评价规程第8部分：加工配制
CodeforconstructionualityacceptanceandevaluationofelectricpowerconstructPart 8: Processing preparation培训教材非正式版标准）
2009-07-22发布
国家能源局发布
2009-12-01实施

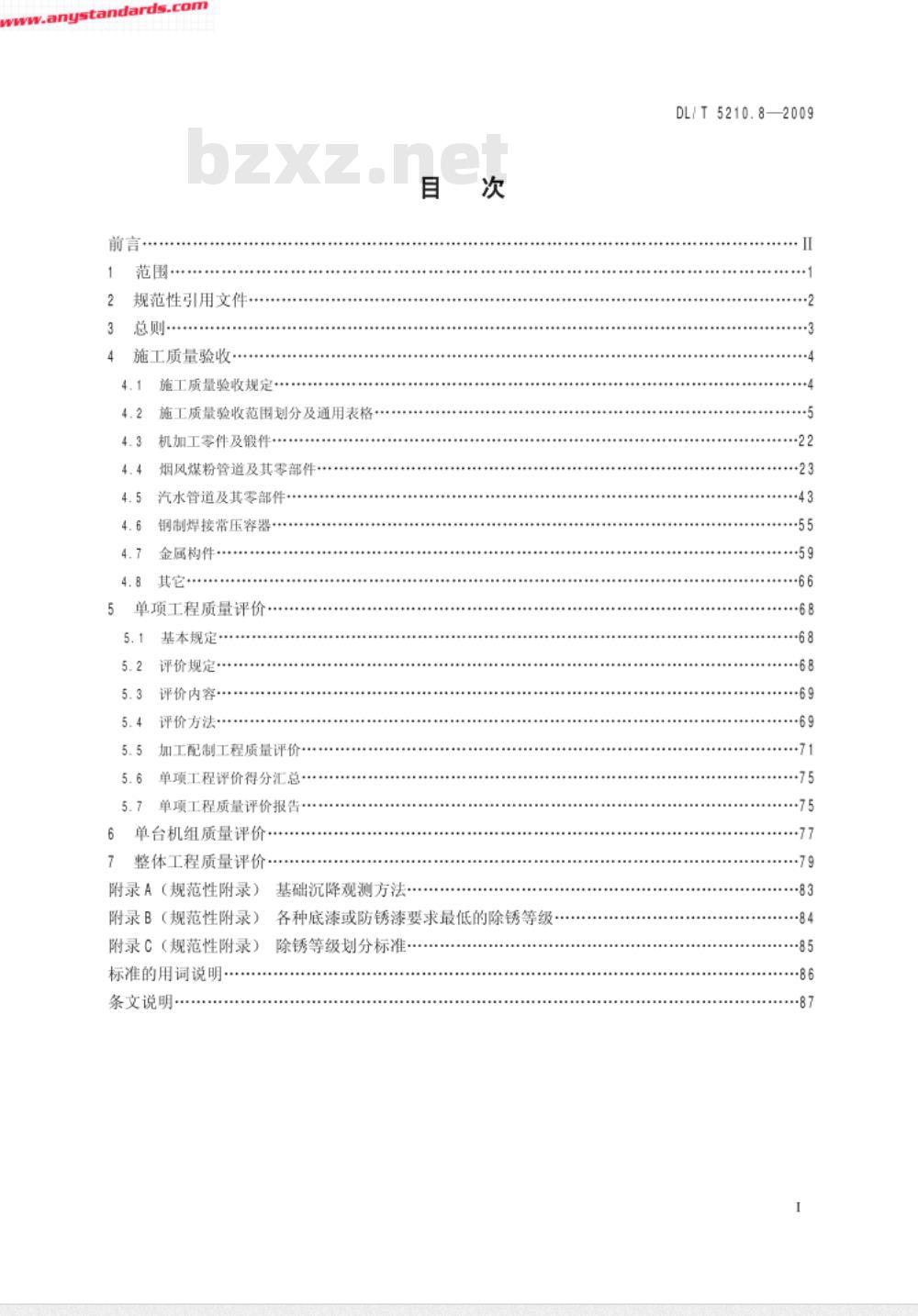

规范性引用文件
总则·
施工质量验收
施工质量验收规定
施工质量验收范围划分及通用表格机加工零件及锻件
烟风煤粉管道及其零部件
汽水管道及其零部件
钢制焊接常压容器·
金属构件
单项工程质量评价，
基本规定
评价规，
评价内
评价方法
加工配制工程质量评
单项工程评价得分汇
单项工程质量评价报告
单台机组质量评价
整体工程质量评价
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
标准的用词说明-
条文说明·
基础沉降观测方法
各种底漆或防锈漆要求最低的除锈等级除锈等级划分标准
DL/T 5210.8—2009
dards.com
DL/T5210.8—2009

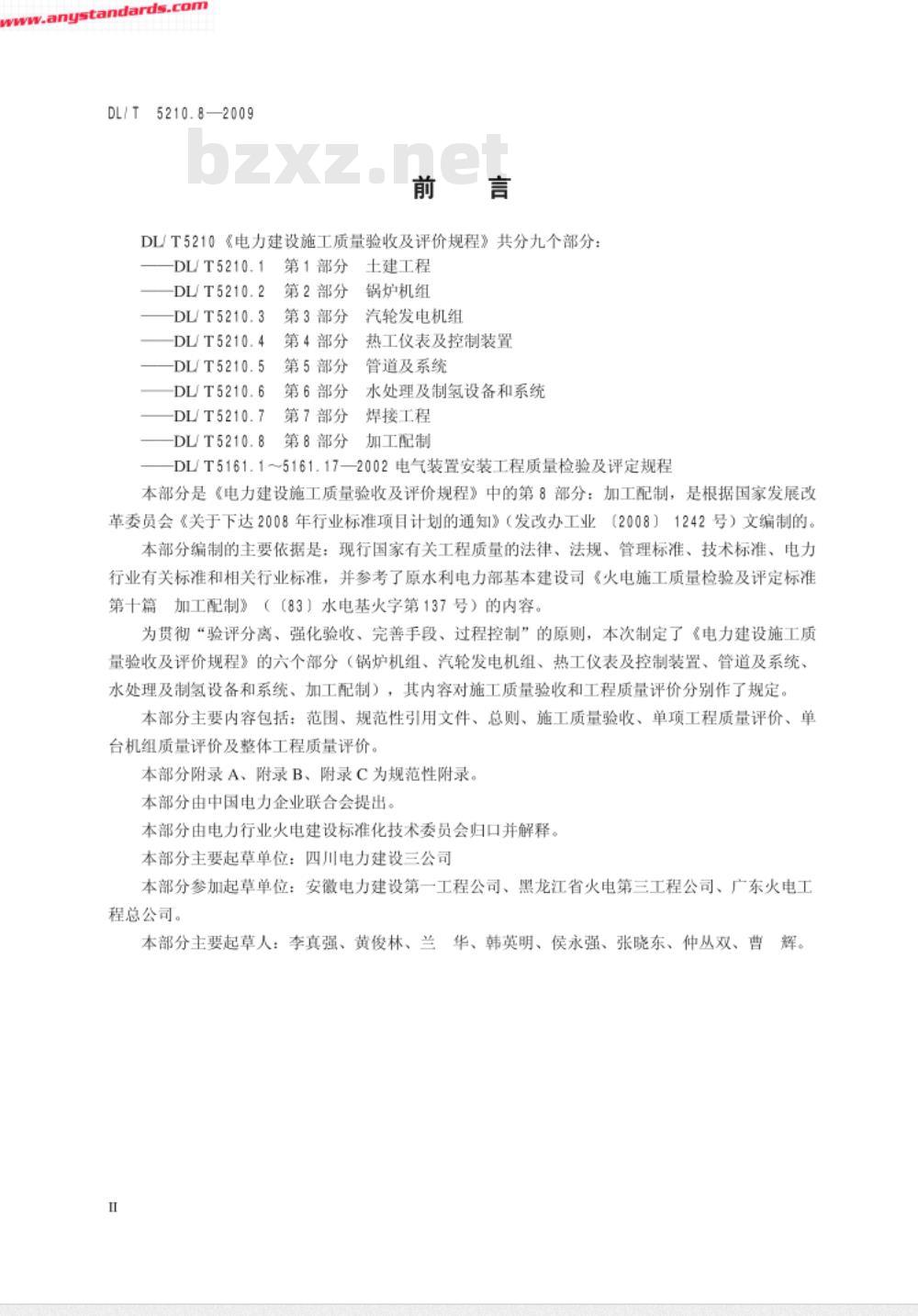

DLT5210《电力建设施工质量验收及评价规程》共分九个部分：DLT5210.1
DLT5210.2
DLT5210.3
DLT5210.4
DLT5210.5
DLT5210.6
DLT5210.7
DLT5210.8
第1部分
第2部分
第3部分
第4部分
第5部分
第6部分
第7部分
第8部分
土建工程
锅炉机组bzxZ.net
汽轮发电机组
热工仪表及控制装置
管道及系统
水处理及制氢设备和系统
焊接工程
加工配制
-DLT5161.15161.17—2002电气装置安装工程质量检验及评定规程本部分是《电力建设施工质量验收及评价规程》中的第8部分：加工配制，是根据国家发展改革委员会《关于下达2008年行业标准项目计划的通知》（发改办工业（2008）1242号）文编制的。本部分编制的主要依据是：现行国家有关工程质量的法律、法规、管理标准、技术标准、电力行业有关标准和相关行业标准，并参考了原水利电力部基本建设司《火电施工质量检验及评定标准第十篇加工配制》（（83）水电基火字第137号）的内容。为贯彻“验评分离、强化验收、完善手段、过程控制”的原则，本次制定了《电力建设施工质量验收及评价规程》的六个部分（锅炉机组、汽轮发电机组、热工仪表及控制装置、管道及系统、水处理及制氢设备和系统、加工配制），其内容对施工质量验收和工程质量评价分别作了规定。本部分主要内容包括：范围、规范性引用文件、总则、施工质量验收、单项工程质量评价、单台机组质量评价及整体工程质量评价。本部分附录A、附录B、附录C为规范性附录。本部分由中国电力企业联合会提出。本部分由电力行业火电建设标准化技术委员会归口并解释。本部分主要起草单位：四川电力建设三公司本部分参加起草单位：安徽电力建设第一工程公司、黑龙江省火电第三工程公司、广东火电工程总公司。
本部分主要起草人：李真强、黄俊林、兰华、韩英明、侯永强、张晓东、仲丛双、曹I
www.anystandards.com

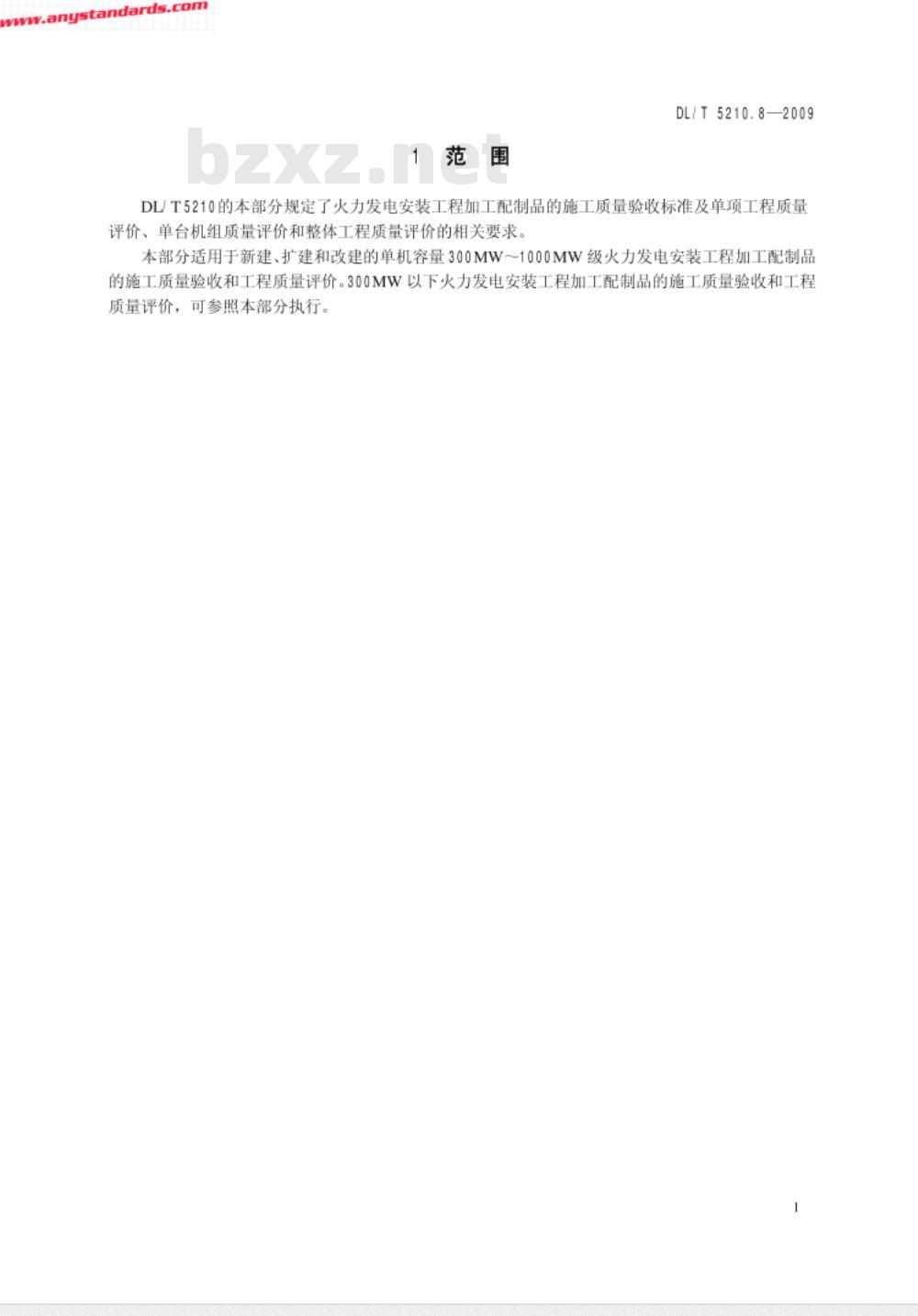

1范围
DL/T 5210.8—2009
DLT5210的本部分规定了火力发电安装工程加工配制品的施工质量验收标准及单项工程质量评价、单台机组质量评价和整体工程质量评价的相关要求本部分适用于新建、扩建和改建的单机容量300MW～1000MW级火力发电安装工程加工配制品的施工质量验收和工程质量评价。300MW以下火力发电安装工程加工配制品的施工质量验收和工程质量评价，可参照本部分执行。www.anystandards.com
5210.8—2009
规范性引用文件
本部分引用下列文件中的条款，凡是注日期的引用文件，其随后所有的修改单（不含勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T3
普通螺纹收尾、肩距、退刀槽和倒角GB/T197·2003普通螺纹公差
GB/T1800.3-1998
3标准公差和基本偏差数值表
GB/T1804-2000
一般公差、线性尺寸的未注公差钢制模锻件公差及机械加工余量GB/T12362.14
GB/T15826.1～15826.9锤上钢制自由锻件机械加工余量与公差GB/T50375
建筑工程施工质量评价标准
DL/T515
5电站弯管
DL/T 5161.1~5161.17
电气装置安装工程质量检验及评定规程www.anystandards.com
3总则
DL/T5210.8—2009
为了加强电力建设工程质量管理，提高施工质量水平，统一火力发电工程施工质量验收标准3.0.1
及工程质量评价的相关要求，特制定本标准。3.0.2火力发电工程施工质量验收应分别按检验批、分项、分部及单位工程进行。施工质量验收只设“合格”质量等级，当出现不符合时按4.1.11执行。3.0.3有创建优质工程目标的项目应进行工程质量评价。3.0.4
工程质量评价应按单项工程、单台机组和整体工程三个阶段进行。3.0.5
单项工程质量评价应在所含全部单位工程施工质量验收合格，工程技术文件收集、整理完毕后进行，评价应包括168h满负荷试运前的全部工作内容。单台机组质量评价应在该机组全部单项工程质量评价及机组168h满负荷试运完成，且配套3.0.6
的环保工程正常投入运行后进行。公用系统纳入首台机组评价。3.0.7
进行。
整体工程质量评价应在该工程全部单台机组质量评价、机组性能试验及工程档案评价完成后3
DL/T5210.8—2009
4施工质量验收
4.1施工质量验收规定
4.1.1火电安装工程加工配制品的施工质量应按本部分的规定进行检查、验收，并办理验收签证。4.1.2工程施工质量的检查、验收应由施工单位根据所承担的工程范围，按本部分第4章的规定编制施工质量验收范围划分表，经监理单位审核，建设单位确认后，由施工、监理及建设单位三方签字、盖章批准执行。
4.1.3对本部分第4章“施工质量验收范围划分表”所列检验项目与工程实际检验项目不符合的部分可进行增加或删减。增加或删减的项目在施工质量验收范围表中的工程编号可续编、缺号，但不得变更原编号。
4.1.4工程施工质量应由“施工质量验收范围划分表”规定的验收单位进行验收。检验批、分项工程、分部工程的验收应由监理单位组织，相关单位参加：单位工程的验收应由建设单位组织，相关单位参加；设计单位和制造单位应按“施工质量验收范围划分表”的规定参加相关项目验收。各级质检人员应持有与所验收专业一致的资格证书，资格证书应在有效期内。4.1.5各级质检人员进行工程施工质量检查、验收除应严格执行本部分规定外，尚应按相关的现行国家标准、行业标准、合同约定、设计文件及制造技术文件执行，并应对验收结果负责4.1.6施工项目必须施工完毕方可进行质量验收。施工完毕的施工项目，施工单位应自检合格，且自检记录齐全后，方可报工程监理、建设单位进行施工质量验收。4.1.7隐蔽工程应在隐蔽前由施工单位通知监理及有关单位进行见证验收，并应完成验收记录及签证。
4.1.8工程施工质量的检查、验收应执行本部分第4章中的规定，接检验批、分项工程、分部工程和单位工程进行。一个单位工程由多个施工单位分段施工时，可设子单位工程。子单位工程编号在原单位工程编号后加英文字母区分。4.1.9工程施工质量验收应符合下列规定：检验批项目验收合格方可对分项工程进行验收：分项工程验收合格方可对分部工程进行验收；分部工程验收合格方可对单位工程进行验收。4.1.10检验批、分项、分部、单位工程施工质量验收“合格”应符合下列规定：检验批的质量应按主控项目和一般项目验收，检验批质量验收“合格”应符合下列规定：1）主控项目的质量经抽样检验合格。2）一般项目的质量经抽样检验合格：其中充许有偏差的一股项目检验合格率不应低于80%，超标项目的偏差值不应超过充许偏差的10%。2分项工程所含各检验批的验收项目全部合格、分项工程资料齐全，该分项工程质量验收合格。分部工程所含分项工程质量验收全部合格、分部工程资料齐全，该分部工程质量验收合格。3
4单位工程所含分部工程质量验收全部合格、单位工程资料齐全并符合档案管理规定，该单位工程质量验收合格。
4.1.11当工程施工质量出现不符合时，应进行登记备案，并按下列规定处理：经返工重做或更换器具、设备的检验项目应重新进行验收。经返修处理后能满足安全使用功能的检验项目可按技术处理方案和协商文件进行验收。2
无法返工或返修的不合格检验项目应经鉴定机构或相关单位进行鉴定，对不影响内在质量、3
使用寿命、使用功能、安全运行的可做让步处理。经让步处理的项目不再进行二次验收，但应在检4
www.anystan
dards.com
DL/T5210.8—2009
验批施工质量验收表的“验收结果”栏内注明，其书面报告应附在该检验批验收表后。4.1.12检验批、分项工程有下列情况之一者不应进行验收：主控检验项目的检验结果没有达到质量标准。设计及制造厂对质量标准有数据要求，而检验结果栏中没填实测数据。2
质量验收文件不符合档案管理规范。因设计或设备制造原因造成的质量问题应由设计或设备制造单位负责处理。当委托施工单4.1.13
位现场处理也无法使个别非主控项目完全满足标准要求时，经建设单位会同设计单位、制造单位、监理单位和施工单位共同书面确认签字后，可做让步处理。经让步处理的项目不再进行二次验收，但应在检验批施工质量验收表的“验收结果”栏内注明，其书面报告应附在该检验批验收表后。4.1.142
检验批、分项工程、分部工程及单位工程质量验收文件应做到数据准确，文件收集完整、齐全，签字手续齐备，文件制成材料与字迹符合耐久性保存要求，符合档案管理规范，4.1.15
加工配制品的质量标准应遵守本部分的规定，如本部分中无规定标准或规定标准的适用范围不能满足需要时，应结合项目具体要求制定补充标准。补充编制质量标准的依据为：国家和行业的有关规程、规范及规定：相关的设计文件及图纸要求；
委托单位对加工配制品的技术要求和质量标准。4.2施工质量验收范围划分及通用表格工程施工质量验收应按检验批、分项工程、分部工程及单位工程进行，施工质量验收范围划4.2.1
分应符合表4.2.1的规定。
工程编号
工程名称
金属加工配制品
施工质量验收范围划分表
验收单位
烟风煤粉管道及其零部件
管道及管件
方（矩）形管道
方（矩）形弯头
矩形大小头
圆形管道
圆形弯头
方圆接头
圆形大小头
质量验收
表编号
www.anystandards.com
5210.8—2009
工程编号
工程名称
双曲线煤斗
零部件
圆形法兰
表4.2.1(续)
方（矩）形角钢法兰
圆形补偿器
方（矩）形补偿器
圆形人孔和圆形保温人孔
矩形人孔和矩形保温人孔
烟道除灰孔
支吊架
烟风煤粉管道支架
烟风煤粉管道吊架
汽水管道及其零部件
管道及管件
冷弯弯管
焊制钢管
焊制弯头
焊制大小头
焊制三通
零部件
平焊法兰
平法兰盖
支吊架
汽水管道支架
汽水管道吊架
钢制焊接常压容器
矩形常压容器
验收单位
质量验收
表编号
表4.4.11
表4.4.12
表4.4.13
表4.4.14
表4.4.15
表4.4.16
表4.4.17
表4.4.10
www.anystandards.con
工程编号
工程名称
矩形常压容器
圆形常压容器
表4.2.1(续)
立式圆形常压容器
卧式圆形常压容器
立式圆筒形钢制焊接储罐
立式圆筒形钢制焊接储罐
金属构件
钢立柱
钢立柱
单轨吊车梁
单轨吊车梁
金属平台
金属平台
金属梯子
金属梯子
金属栏杆
金属栏杆
汽轮机及发电机垫铁
汽轮机及发电机垫铁
-般垫铁
-般垫铁
地脚螺栓
地脚螺栓
验收单位
DL/T5210.8—2009
质量验收
表编号
