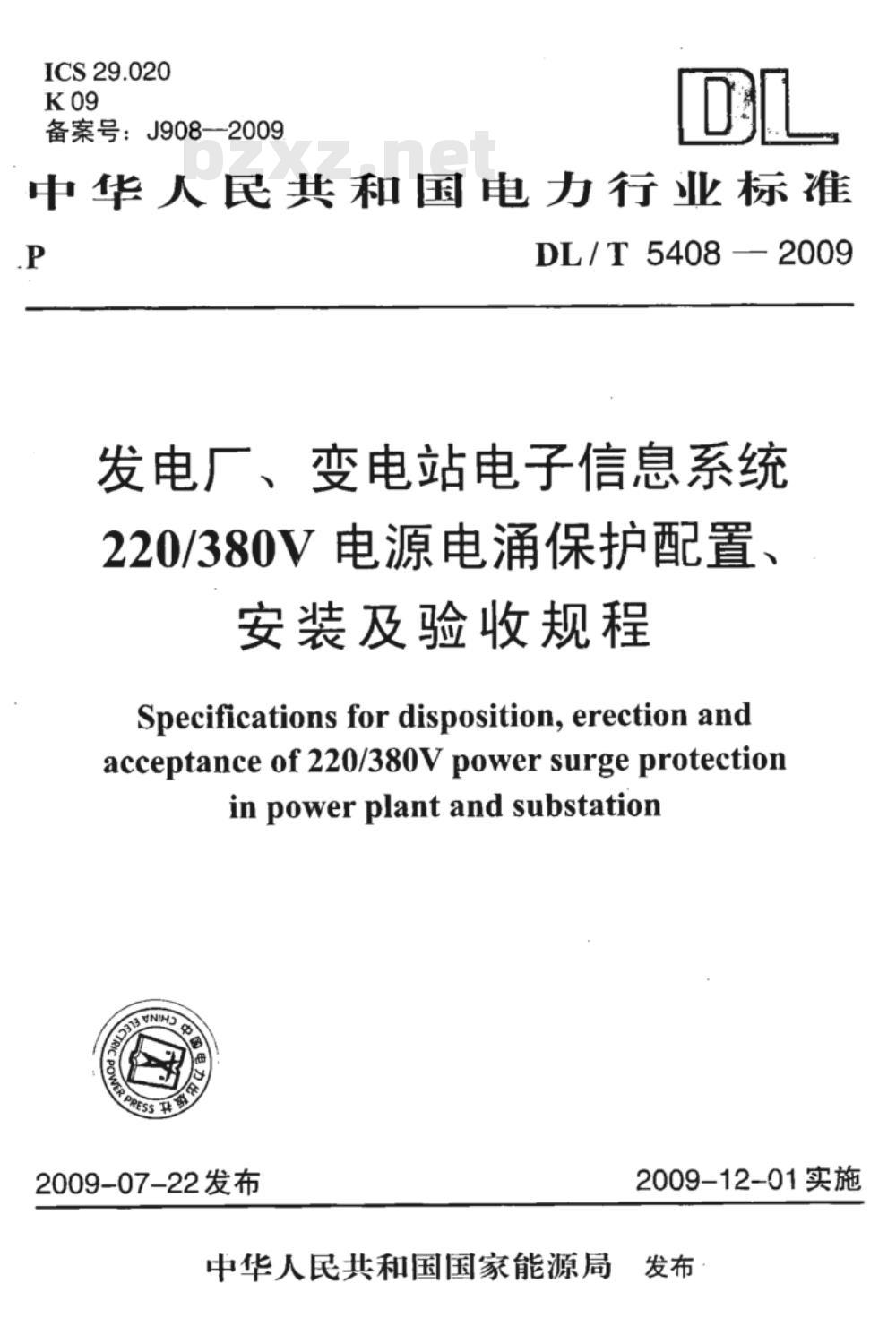

【电力行业标准(DL)】 发电厂、变电站电子信息系统220/380V电源电涌保护配置、安装及验收规程

ICS29.020
备案号：J908-2009
中华人民共和国电力行业标准
DL/T 54082009
发电厂、变电站电子信息系统
220/380V电源电涌保护配置、
安装及验收规程
Specifications for disposition, erection andacceptance of 220/380V power surge protectionin power plant and substation2009-07-22发布
中华人民共和国国家能源局
2009-12-01实施

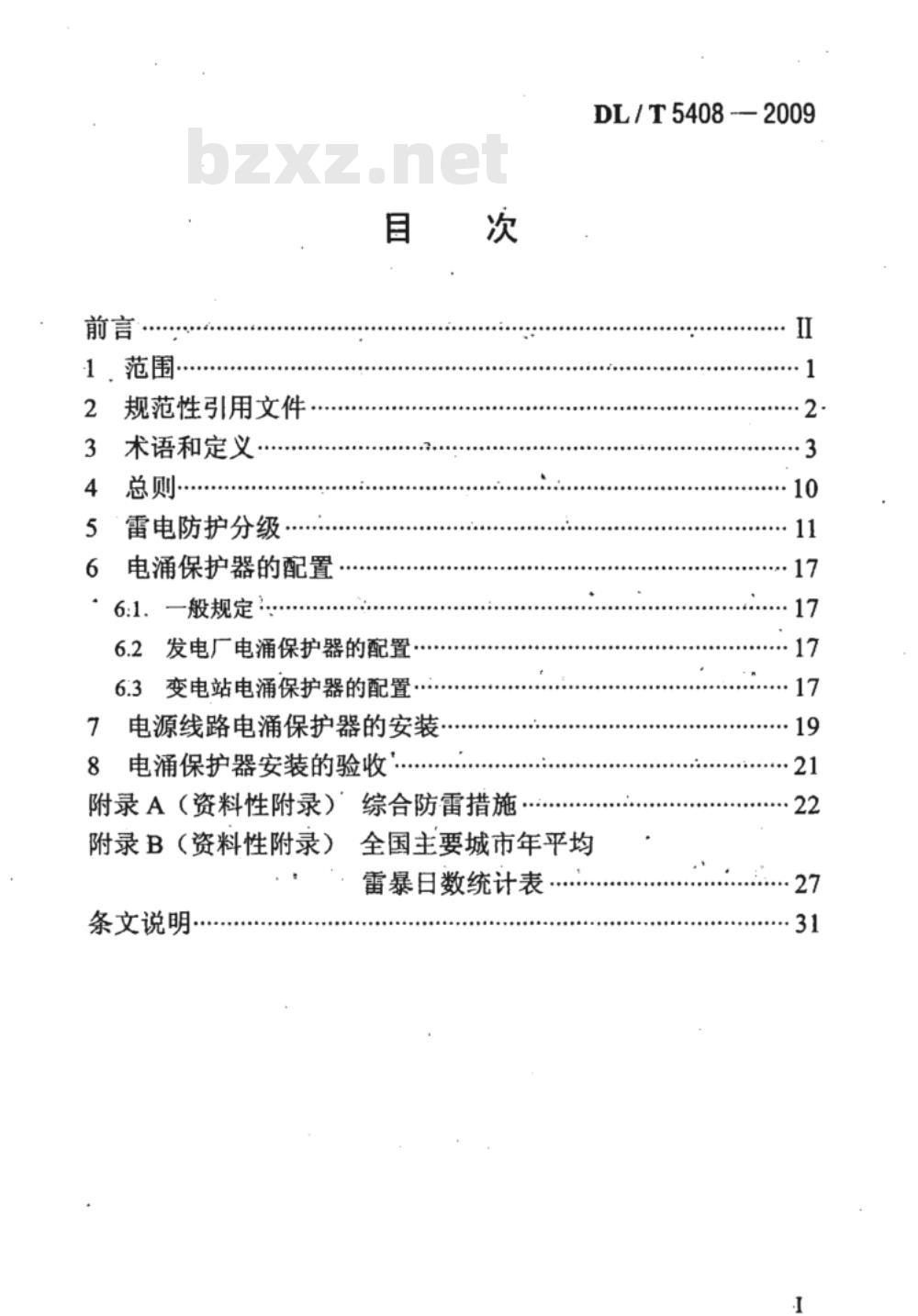

1，范围·
规范性引用文件·
术语和定义
雷电防护分级…
电涌保护器的配置
6:1．一般规定”
目藍次
发电厂电涌保护器的配置
6.3变电站电涌保护器的配置·
电源线路电涌保护器的安装
8电涌保护器安装的验收
附录A（资料性附录）综合防雷措施附录B（资料性附录）
条文说明
DL/T5408 -—2009
全国主要城市年平均
雷暴日数统计表
DL/T54082009

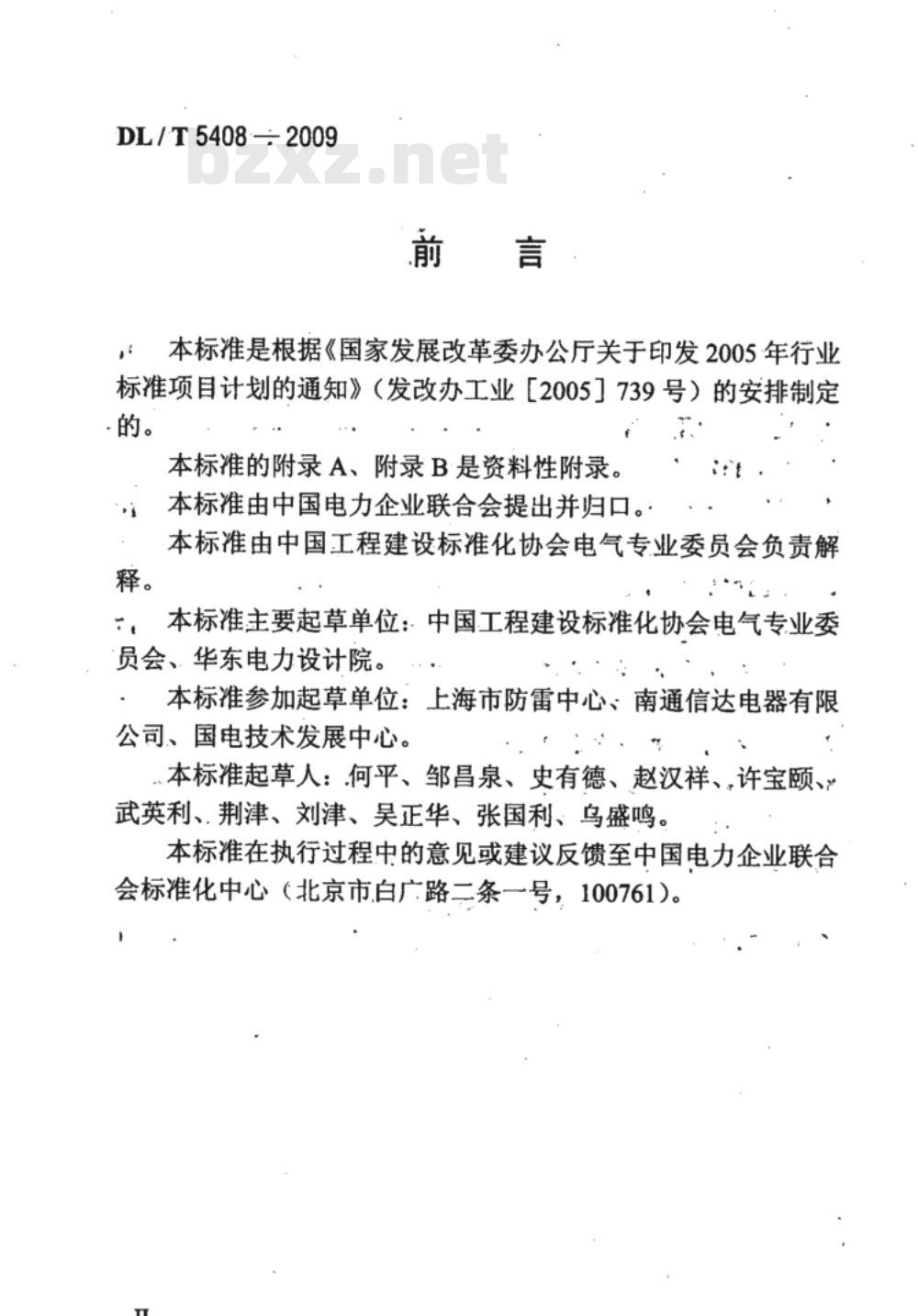

本标准是根据《国家发展改革委办公厅关于印发2005年行业标准项目计划的通知》（发改办工业［2005］739号）的安排制定·的。
本标准的附录A、附录B是资料性附录。本标准由中国电力企业联合会提出并归口。本标准由中国工程建设标准化协会电气专业委员会负责解释。
：：本标准主要起草单位：：中国工程建设标准化协会电气专业委员会、华东电力设计院。
本标准参加起草单位：上海市防雷中心、南通信达电器有限公司、国电技术发展中心。
、本标准起草人：何平、邹昌泉、史有德、赵汉祥、许宝颐、武英利、荆津、刘津、吴正华、张国利、乌盛鸣。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761）。1范围
DL/T5408—2009

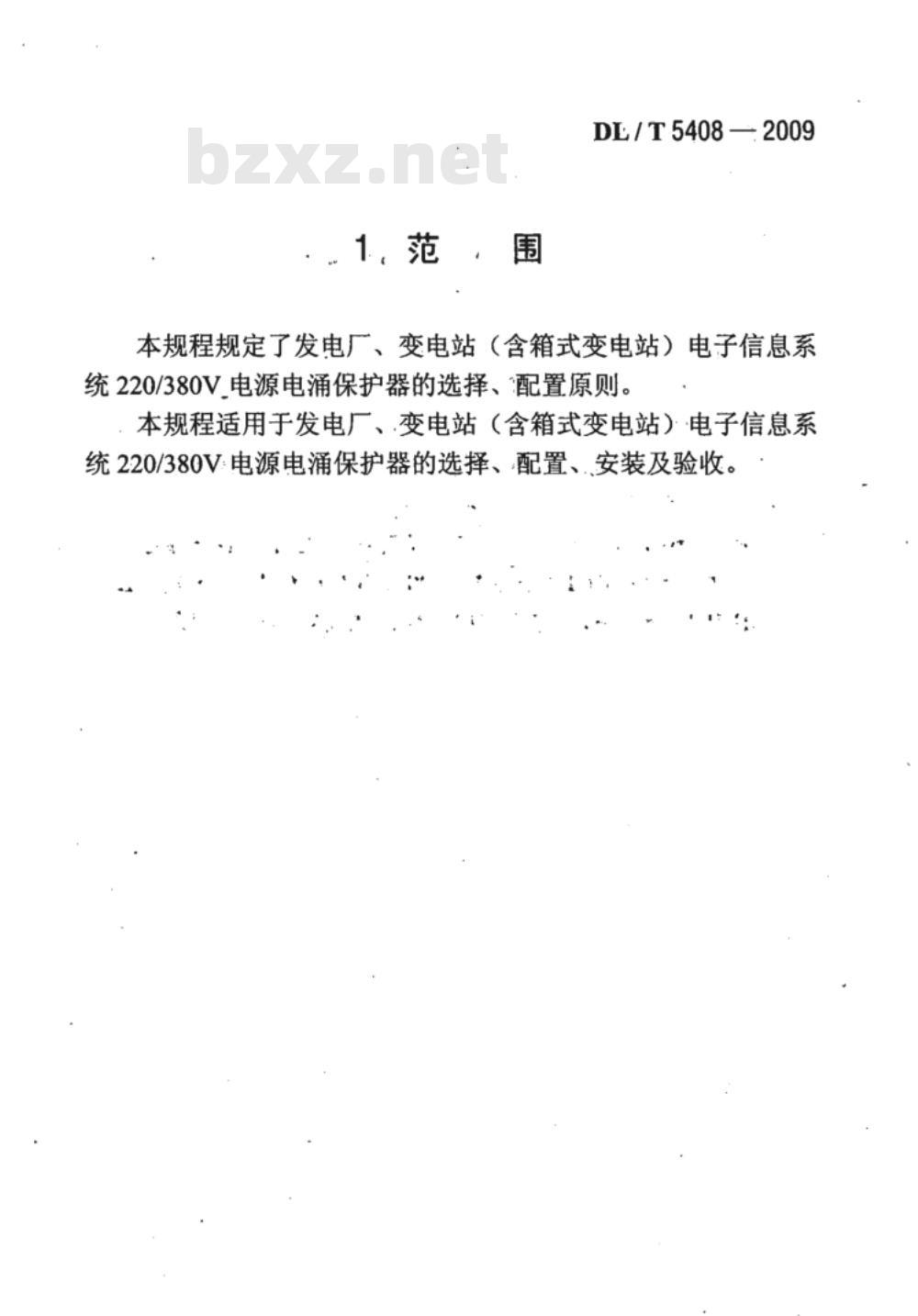

本规程规定了发电厂、变电站（含箱式变电站）电子信息系统220/380V电源电涌保护器的选择、配置原则。本规程适用于发电厂、变电站（含箱式变电站）电子信息系统220/380V:电源电涌保护器的选择、配置、安装及验收。DL/T5408—2009

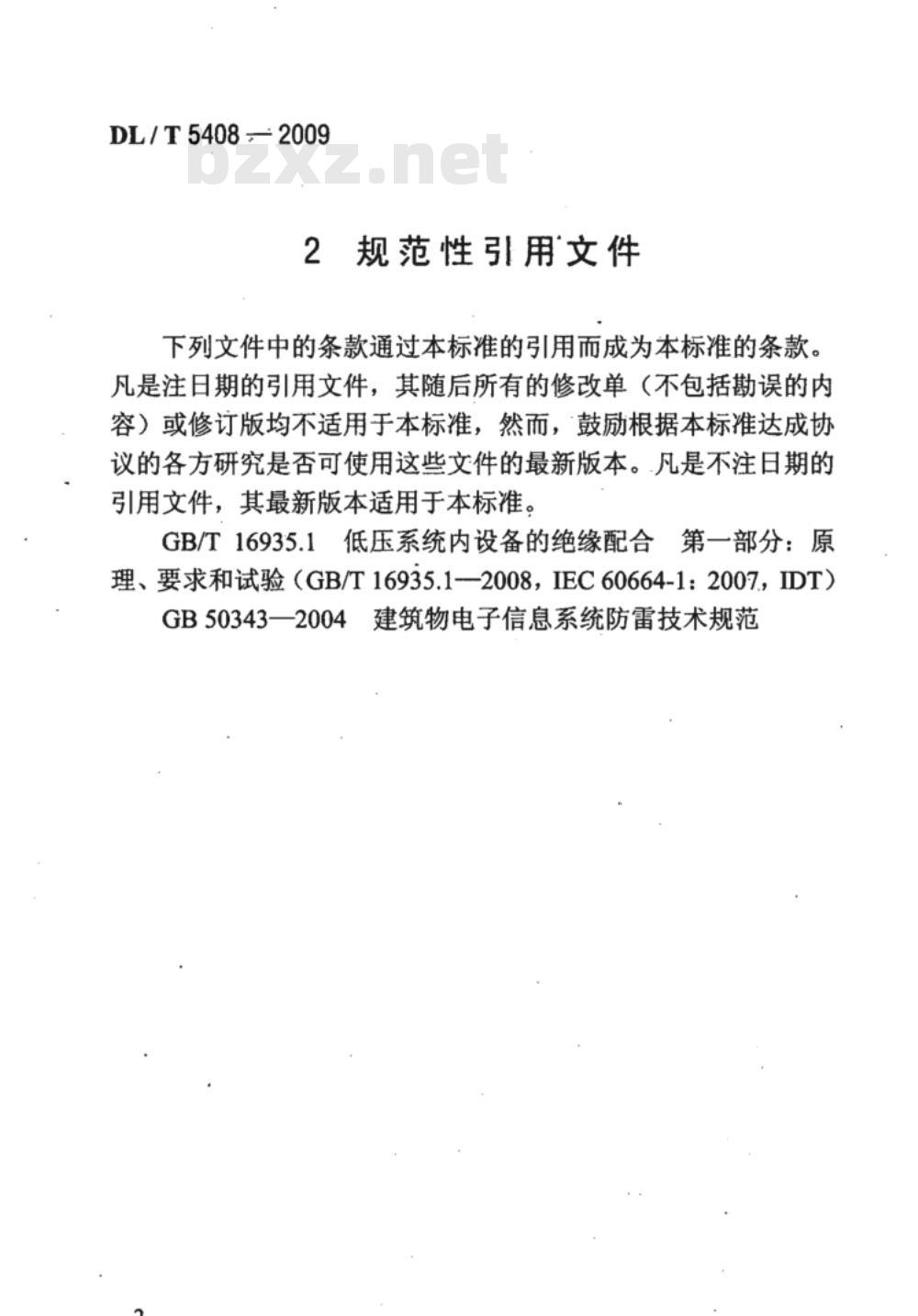

规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。.凡是不注日期的引用文件，其最新版本适用于本标准。GB/T16935.1低压系统内设备的绝缘配合第一部分：原理、要求和试验（GB/T16935.1-—2008，IEC60664-1：2007，IDT）GB50343一2004建筑物电子信息系统防雷技术规范3术语和定义
下列术语和定义适用于本标准。3.0.1
DL/T5408-2009
电子信息系统electronicinformationsystem由计算机、有/无线通信设备、处理设备、控制设备及其相关的配套设备、设施（含网络）等的电子设备构成的，按照一定应用目的和规则对信息进行采集、加工、存储、传输、检索等处理的人机系统。3.0.2
电磁兼容性electromagneticcompatibility(EMC）设备或系统在其电磁环境中能正常工作，且不对环境中的其他设备和系统构成不能承受的电磁干扰的能力。3.0.3
电磁屏蔽electromagneticshielding用导电材料减少交变电磁场向指定区域穿透的屏蔽。3.0.4
防雷装置lightningprotectionsystem(LPS）外部和内部雷电防护装置的统称。3.0.5
external lightningprotectionsystem外部防雷装置
由接闪器、引下线和接地装置组成，主要用以防直击雷的防护装置。
内部防雷装置internal lightingprotectionsystem由等电位连接系统、共用接地系统、屏蔽系统、合理布线系统、浪涌保护器等组成，主要用于减小和防止雷电流在需防空间内所产生的电磁效应。
DL/T5408—2009
common earthing system
共用接地系统www.bzxz.net
将各部分防雷装置、建筑物金属构件、低压配电保护线（PE）、等电位连接带、设备保护接地、屏蔽体接地、防静电接地及接地装置等连接在起的接地系统。
等电位连接，equipotentialbonding（EB）设备和装置外露可导电部分的电位基本相等的电气连接。3.0.9
等电位连接带：equipotentialbondingbar（EBB）将金属装置、外来导电物、电力线路、通信线路及其他电缆连于其上以能与防雷装置做等电位连接的金属带。3.0.10
自然接地体naturalearthingelectrode具有兼作接地的但不是为此目的而专门设置的与大地有良好接触的各种金属构件、金属井管、钢筋混凝土中的钢筋、.埋地金属管道和设施等的统称。
接地端子！earthingterminal.
将保护导体，包括等电位连接导体和工作接地的导体（如果有的话）与接地装置连接的端子或接地排。3.0.12
总等电位连接端子板main'equipotentialearthing-terminalboard (MEB)
将多个接地端子连接在起的金属板。3.0.13
楼层等电位接地端子板floorequipotential earthingterminalboard(FEB）
建筑物内，楼层设置的接地端子板，供局部等电位接地端子板作等电位连接用。
DL/T5408—2009
局部等电位接地端子板localequipotentialearthing'terminalboard (LEB)
电子信息系统设备机房内，作局部等电位连接的接地端子板。
等电位连接网络，bonding.network(BN)由一个系统的诸外露导电部分作等电位连接的导体所组成的网络。
电涌保护器surgeprotectivedevice(SPD）至少应包含一个非线性电压限制元件，用于限制暂态过电压和分流电涌电流的装置。按照电涌保护器在电子信息系统的功能，可分为电源电涌保护器、天馈电涌保护器和信号电涌保护器。
电压开关型电涌保护器voltage switching type SPD采用放电间隙、、气体放电管、晶闸管和三端双向可控硅元件构成的电涌保护器。通常称为开关型电涌保护器。3.0.18
电压限制型电涌保护器voltage limitingtypeSPD采用压敏电阻器和抑制二极管组成的电涌保护器。通常称为限压型电涌保护器。
复合型电涌保护器combination.SPD由电压开关型元件和电压限制型元件串联或并联组成的电涌保护器。其特性随所加电压的特性可以表现为电压开关型、电压限制型或两者皆有。
DL/T54082009
雷电防护区lightningprotectionzone(LPZ)需要规定和控制雷电电磁环境的区域。3.0.21
综合防雷系统syntherical protectionagainst lightning system建筑物采用外部和内部防雷措施构成的防雷系统。3.0.22
雷电电磁脉冲lightning'electromagneticimpulse（LEMP）.作为干扰源的雷电流及雷电电磁场产生的电磁场效应。3.0.23
标称放电电流nominaldischargecurrent(In)流过电涌保护器具有8/20波形的电流峰值，用于I级试验的电涌保护器分级以及.I级、I级试验的电涌保护器的预处理试验。3.0.24
冲击电流impulse.current(limp）它由电流峰值Ipeak和电荷量Q确定。其试验应根据动作负载试验的程序进行。这是用于I级实验的电涌保护器分类试验。3.0.25
I级试验的最大放电电流maximumdischargecurrentforclass II test (Imax)
流过电涌保护器，具有8/20波形电流的峰值，其值按II级动作负载的程序确定。Imax大于In。3.0.26
最大持续工作电压maximumcontinuousoperatingvoltage允许持久地施加在电涌保护器上的最大交流工频电压有效值或直流电压。其值等于额定电压。3.0.27
残压·residualvoltage
放电电流流过电涌保护器时，在其端子间的电压峰值。6
限制电压measuredlimitingvoltageDL/T54082009
施加规定波形和幅值的冲击电压时，在电涌保护器接线端子间测得的最大电压峰值。
电压保护水平voltageprotectionlevel表征电涌保护器限制接线端子间电压的性能参数。该值应大于限制电压的最高值。
后备过电流保护backupovercurrentprotection位于电涌保护器外部的前端，作为电气装置一部分的过电流保护装置（如熔断器、断路器）。当电涌保护器内部故障而其内部脱离器不能切断工频短路电流时，它可使电涌保护器脱离主电源回路，不致使主电路过流保护器动作而中断主电源工作。
电涌surge
由雷击电磁脉冲引发表现为过电压和（或）过电流的瞬态波。由雷击电磁脉冲引发的电涌可起源于（部分）雷电流、装置环路中的感应效应，并且对同一线路下方的电涌保护器可能同样仍有威胁。
直击雷‘directlightningflash闪击直接打在建筑物、其他物体大地或外部防雷装置上产生电效应、热效应和机械力者。3.0.33
雷电感应lightninginduction
闪电放电时，在附近导体上产生的静电感应和电磁感应，它可能使金属部件之间产生火花放电。DL/T5408-—2009
防雷区lightningprotectionzone(LPZ)划分雷击电磁环境的区，一个防雷区的区界线不是必定要有实物体界线，例如，墙壁、地板和天花板。3.0.35
1.2/50冲击电压1.2/50voltageimpulse实际波头时间为1.2us、半值时间为50us的冲击电压。实际波头时间定义为1.67×(t90-t30)，(t90-t30)为波头电压上升到幅值30%和90%点时的时间间隔，半值时间定义为实际原点与波尾幅值50%的点之间的时间。实际原点为波头上述90%与30%点连接直线延长与U=0线的交点。
8/20冲击电流8/20currentimpulse实际波头时间为8us、半值时间为20us的冲击电流。实际波头时间定义为1.25×(t90-t1o)，(t90-t1o)为波头电流上升到幅值10%和90%点时的时间间隔，半值时间定义为实际原点与波尾幅值50%的点之间的时间。实际原点为波头上述90%与10%点连接直线延长与I=0线的交点。
10/350冲击电流10/350currentimpulse实际波头时间为10us、半值时间为350us的冲击电流。实际波头时间定义为1.25×(t9o-t1o)，(t90-t1o)为波头电流上升到幅值10%和90%点时的时间间隔，半值时间定义为实际原点与波尾幅值50%的点之间的时间。实际原点为波头上述90%与10%点连接直线延长与[=0线的交点。
电气系统（低压配电系统）
electrical system.
由低压供电组合部件构成的一个系统。：
