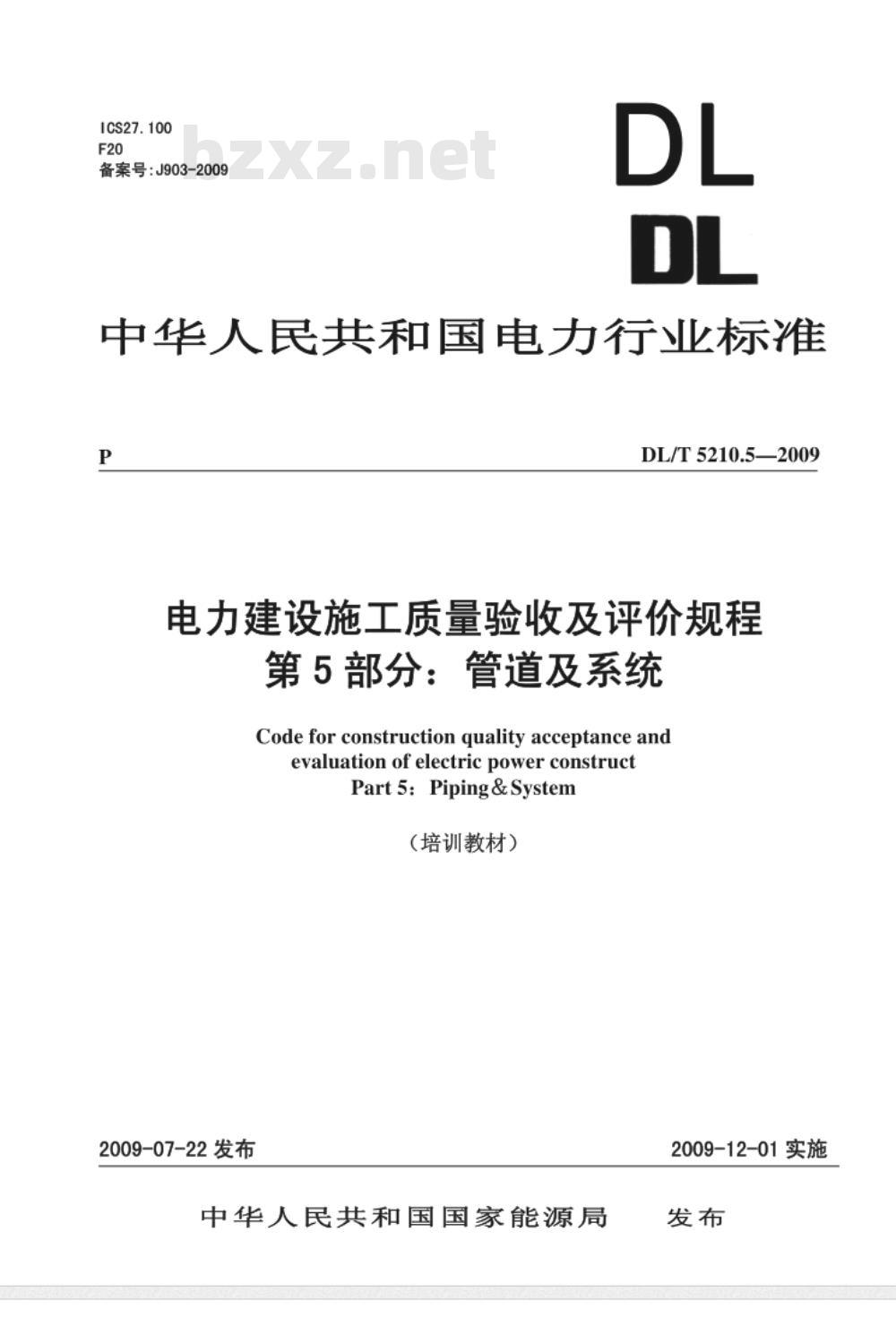

【电力行业标准(DL)】 电力建设施工质量验收及评价规程 第5部分：管道及系统

ICS27.100
备案号：J903-2009
中华人民共和国电力行业标准
DL/T5210.5—2009
电力建设施工质量验收及评价规程第5部分：管道及系统
Codefor construction quality acceptanceandevaluationofelectricpowerconstructPart 5:Piping& System
(培训教材）
2009-07-22发布
中华人民共和国国家能源局
2009-12-01实施

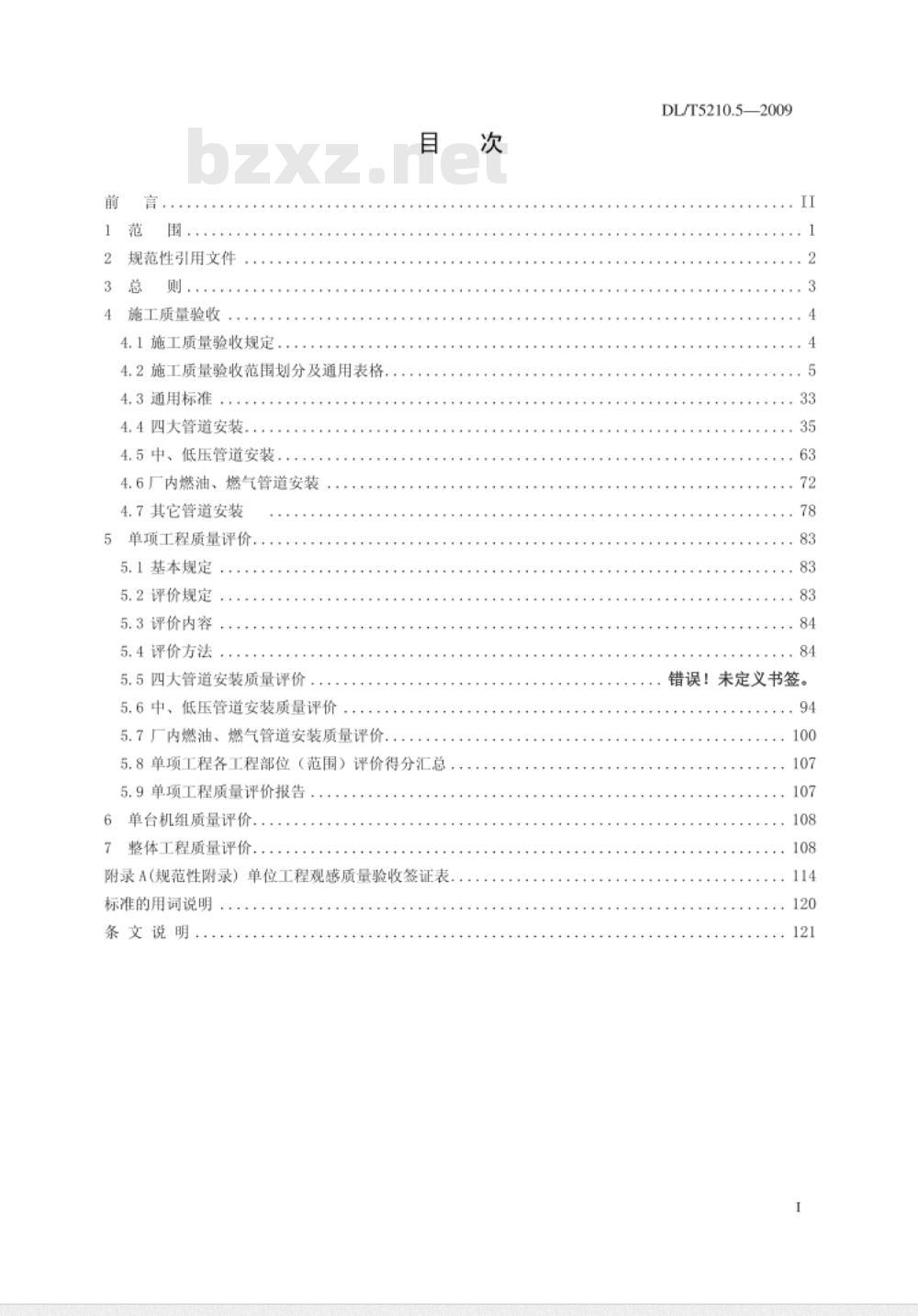

规范性引用文件
4施工质量验收
4.1施工质量验收规定
4.2施工质量验收范围划分及通用表格.，4.3通用标准
4.4四大管道安装，
4.5中、低压管道安装
4.6厂内燃油、燃气管道安装
4.7其它管道安装
5单项工程质量评价，
5.1基本规定
5.2评价规定，
5.3评价内容，
5.4评价方法
5.5四大管道安装质量评价
5.6中、低压管道安装质量评价
5.了厂内燃油、燃气管道安装质量评价目
5.8单项工程各工程部位（范围）评价得分汇总5.9单项工程质量评价报告
6单台机组质量评价.，
7整体工程质量评价，
附录A（规范性附录）单位工程观感质量验收签证表.标准的用词说明
条文说明
DL/T5210.5—2009
错误！未定义书签。
DL/T5210.5—2009

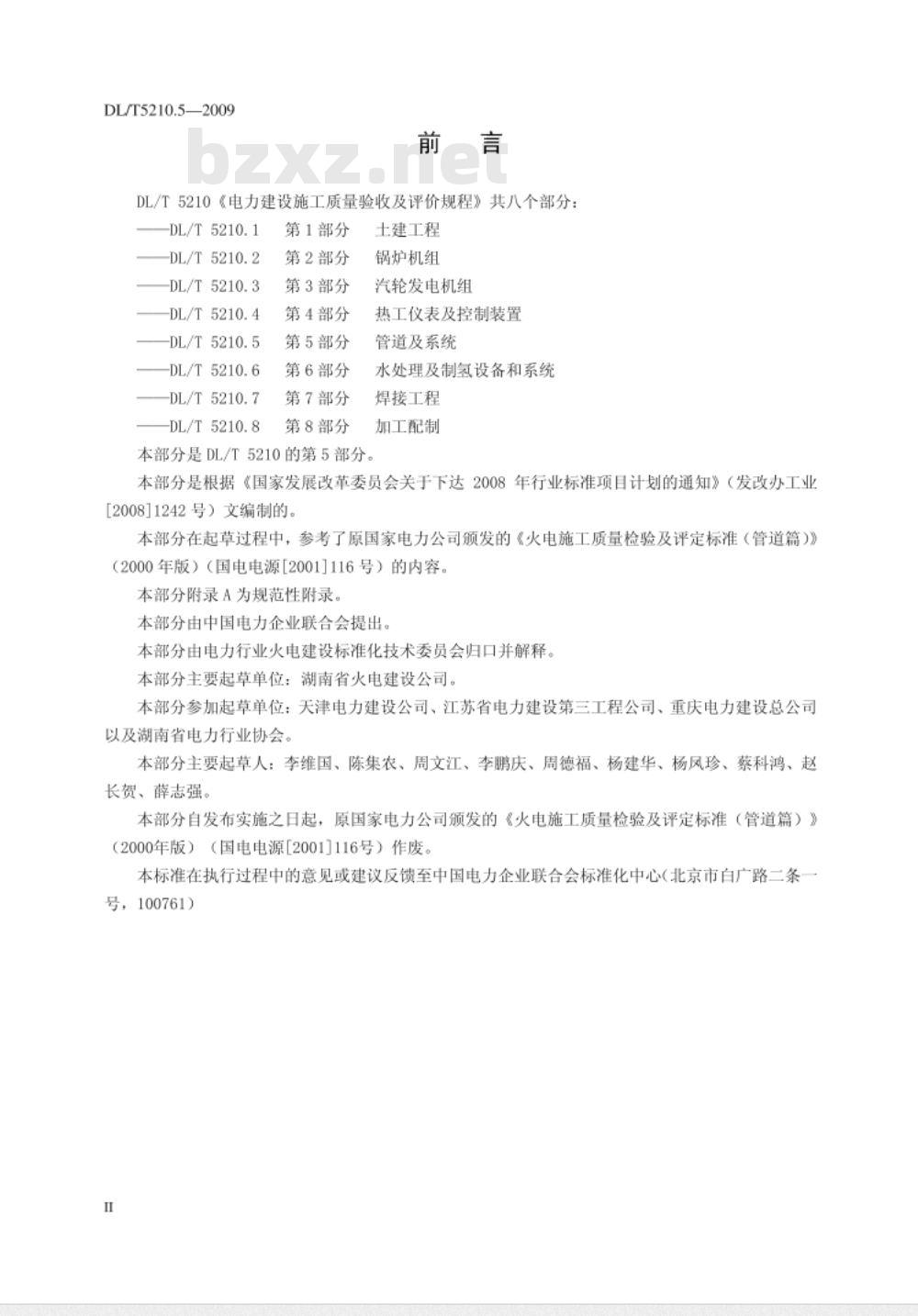

DL/T5210电力建设施工质量验收及评价规程》共八个部分：DL/T5210.1
DL/T5210.2
—DL/T5210.3
DL/T5210.4
DL/T5210.5
DL/T5210.6
—DL/T5210.7
DL/T5210.8
第1部分
第2部分
第3部分
第4部分
第5部分
第6部分
第7部分
第8部分
土建工程
锅炉机组
汽轮发电机组
热工仪表及控制装置
管道及系统
水处理及制氢设备和系统
焊接工程
加工配制
本部分是DL/T5210的第5部分。
本部分是根据《国家发展改革委员会关于下达2008年行业标准项目计划的通知》（发改办工业[2008]1242号】文编制的。
本部分在起草过程中，参考了原国家电力公司颁发的《火电施工质量检验及评定标准（管道篇）》（2000年版）（国电电源[2001]116号）的内容。本部分附录A为规范性附录。
本部分由中国电力企业联合会提出。本部分由电力行业火电建设标准化技术委员会归口并解释。本部分主要起草单位：湖南省火电建设公司。本部分参加起草单位：天津电力建设公司、江苏省电力建设第三工程公司、重庆电力建设总公司以及湖南省电力行业协会。
本部分主要起草人：李维国、陈集农、周文江、李鹏庆、周德福、杨建华、杨风珍、蔡科鸿、赵长贺、薛志强。
本部分自发布实施之日起，原国家电力公司颁发的《火电施工质量检验及评定标准（管道篇）》（2000年版）（国电电源[2001]116号）作废。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条号，100761）

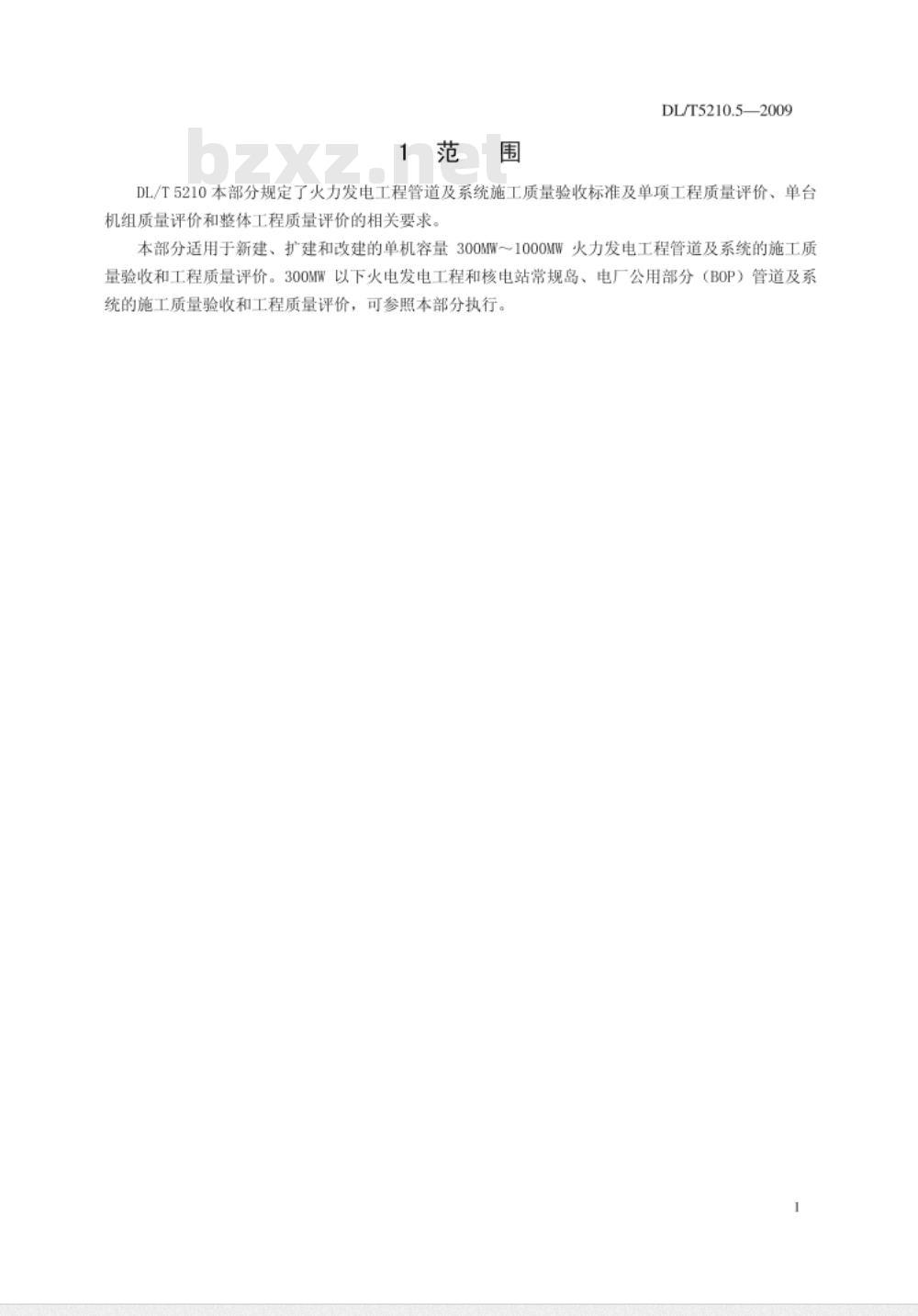

1范围
DL/T5210.5—2009
DL/T5210本部分规定了火力发电工程管道及系统施工质量验收标准及单项工程质量评价、单台机组质量评价和整体工程质量评价的相关要求。本部分适用于新建、扩建和改建的单机容量300MW～1000MW火力发电工程管道及系统的施工质量验收和工程质量评价。300MW以下火电发电工程和核电站常规岛、电厂公用部分（BOP）管道及系统的施工质量验收和工程质量评价，可参照本部分执行。DL/T5210.5—2009
规范性引用文件
本部分引用下列文件中的条款，凡是注日期的引用文件，其随后所有的修改单（不含勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分GB50235—97工业金属管道工程施工及验收规范GB50375建筑工程施工质量评价标准DL5031一94电力建设施工及验收技术规范（管道篇）DLT441一2004火力发电厂高温高压管道蠕变监督规程DL/T852一2004锅炉启动调试导则DL/T869火力发电厂焊接技术规程2
3总则
DL/T5210.5—2009
3.0.1为了加强电力建设工程质量管理，提高施工质量水平，统一火力发电工程施工质量验收标准及工程质量评价的相关要求，特制订本标准。3.0.2火力发电工程施工质量验收应分别按检验批、分项、分部及单位工程进行。施工质量验收只设“合格”质量等级，当出现不符合时应按4.1.12执行。3.0.3有创建优质工程目标的项目应进行工程质量评价。3.0.4工程质量评价应按单项工程、单台机组和整体工程三个阶段进行。3.0.5单项工程施工质量评价应在所含全部单位工程施工质量验收合格，工程技术文件收集、整理完毕后进行，评价应包括168h满负荷试运前的全部工作内容。3.0.6单台机组质量评价应在该机组全部单项工程质量评价及机组168h满负荷试运完成且配套的环保工程正常投入运行后进行。公用系统纳入首台机组评价。3.0.7整体工程质量评价应在该工程全部单台机组质量评价、机组性能试验及工程档案评价完成后进行。
DL/T5210.5—2009
4施工质量验收
4.1施工质量验收规定
4.1.1火力发电工程管道及系统的施工质量应按本部分的规定进行检查、验收，并办理验收签证。4.1.2工程施工质量的检查、验收，应由施工单位根据所承担的工程范围，按本部分第4章的规定：编制施工质量验收范围划分表，经监理单位审核、建设单位确认后，由施工、监理及建设单位三方签字、盖章批准执行。有工程总承包或项目管理模式的工程项目，施工质量验收范围划分表中“验收单位”栏可由建设单位根据实际情况增加验收单位。“验收单位”栏中设计单位与设备制造单位参加质量验收的项目可由建设单位根据实际情况进行调整，4.1.3对本部分第4章“施工质量验收范围划分表”所列检验项目与工程实际检验项目不符合的部分可进行增加或删减。增加或删减的项目在施工质量验收范围中的工程编号，可续编、缺号、但不得变更原编号。
4.1.4工程施工质量应由“施工质量验收范围划分表”中规定的验收单位进行验收。检验批、分项工程、分部工程的验收，当有监理单位参加时应由监理单位组织，相关单位参加；单位工程的验收应由建设单位组织，相关单位参加。设计单位和制造单位应按“施工质量验收范围划分表”的规定参加相关项目验收。质量验收人员应持有与所验收专业一致的资格证书，资格证书应在有效期内。涉及单位工程、分部工程、分项工程、检验批的质量验收人员的资格，应由建设单位组织相关单位确定。
4.1.5各级质检人员进行工程质量检查、验收、除应严格执行本部分规定外，尚应按相关的现行国家标准、行业标准、合同约定、设计文件及制造技术文件执行，并应对验收结果负责。4.1.6施工项目必须施工完毕方可进行质量验收。对施工质量进行验收，施工单位应自检合格，且自检记录齐全，方可报工程监理、建设单位进行质量验收。4.1.7隐蔽工程应在隐蔽前由施工单位通知监理及有关单位进行见证验收，并应完成验收记录及签证。
4.1.8单位工程的观感质量应由质检人员通过目测、体验或辅以必要的量测，并根据检查项目的总体情况进行验收签证（见附录A)。4.1.9工程施工质量的检查、验收应执行本部分第4章中的规定，按检验批、分项工程、分部工程和单位工程依次进行：一个单位工程由多个施工单位分段施工时，可设子单位工程。子单位工程编号在原单位工程编号后加英文字母区分。4.1.10施工质量验收应符合下列规定：检验批项目验收合格，方可对分项工程进行验收：分项工程验收合格，方可对分部工程进行验收：分部工程验收合格，方可对单位工程进行验收。4.1.11检验批、分项、分部、单位工程施工质量验收“合格”应符合下列规定：1按各检验批或分项工程的规定，对其检验项目进行全部检查，检查结果符合质量标准，该检验批或分项工程质量验收合格。2分项工程所含各检验批的验收项目全部合格、分项工程资料齐全，该分项工程质量验收合格。4
DL/T5210.5—2009
3分部工程所含分项工程质量验收全部合格、分部工程资料齐全，该分部工程质量验收合格。4单位工程所含分部工程质量验收全部合格、单位工程资料齐全并符合档案管理规范，该单位工程质量验收合格
4.1.12当工程施工质量出现不符合时，应进行登记备案，并按下列规定处理：1经返工重做或更换器具、设备的检验项目应重新进行验收。2经返修处理能满足安全使用功能的检验项目可按技术处理方案和协商文件进行验收。3无法返工或返修不合格的检验项目应经鉴定机构或相关单位进行鉴定，对不影响内在质量、使用寿命、使用功能和安全运行可做让步处理。经让步处理的项目不再进行二次验收，但应在“验收结果”栏内注明，其书面报告应附在该验收表后。4.1.13检验批、分项工程施工质量有下列情况之一者，不应进行验收：1主控检验项目的检验结果没有达到质量标准。2设计及制造厂对质量标准有数据要求，而检验结果栏中没填实测数据。3质量验收文件不符合档案管理规范。4.1.14因设计或设备制造原因造成的质量问题，应由设计或设备制造单位负责处理。当委托施工单位现场处理，也无法使个别非主控项目完全满足标准要求时，经建设单位会同设计单位、制造单位监理单位和施工单位共同书面确认签字后，可做让步处理。经让步处理的项目不再进行二次验收。但应在“验收结果”栏内注明，书面报告应附在该验收表后。4.1.15检验批、分项工程、分部工程及单位工程质量验收文件应做到数据准确，文件收集完整、齐全，签字手续齐备，文件制成材料与字迹符合耐久性保存要求，符合档案管理规范。4.2施工质量验收范围划分及通用表格4.2.1工程质量验收应按检验批、分项工程、分部工程及单位工程进行，各级验收单位的验收范围划分，应符合表4.2.1的规定。
表4.2.1施工质量验收范围划分表工程编号
检验批
四大管道
工程名称
主蒸汽管道安装
主燕汽管道安装
管道外观检查及清理
管道预制
主燕汽管道安装
主蒸汽旁路管道安装
工单位
验收单位
设计单位
制造单
建设单位
质量验收表编号
表4.3.1-1
表4.3.1-2
DL/T5210.5—2009
工程编号
分部工程
单位工程
分项工程
检验批
工程名称
管道外观检查及清理
管道预制
闵门检查安装
主燕汽旁路管道安装
主蒸汽疏水管道安装
外观检查及清理
阀门检查安装
主蒸汽疏水管道安装
主蒸汽管道支吊架配制与安装
主燕汽管道支吊架配制与安装
主蒸汽管道位移指示器安装
主燕汽管道位移指示器安装
主蒸汽管道蜻变监察段及蜻胀测点安装主蒸汽管道蟠变监察段及蟠胀测点安装再热热段蒸汽管道安装
再热热段管道安装
管道外观检查及清理
管道预制
再热热段管道安装
再热热段旁路管道安装
管道外观检查及清理
管道预制
阀门检查安装
再热热段旁路管道安装
再热热段疏水管道安装
管道外观检查及清理
施工单位
验收单位
设计单位
监理单位
制造单位
建设单位
质量验收表编号
表4.3.1-1
表4.3.1-2
表4.3.1-3
表4.3.1-1
表4.3.1-3
表4.3.1-1bzxz.net
表4.3.1-2
表4.3.1-1
表4.3.1-2
表4.3.1-3
表4.3.1-1
单位工程
工程编号
分部工程
分项工程
检验批
阀门检查安装
工程名称
再热热段疏水管道安装
再热热段管道支吊架配制与安装再热热段管道支吊架配制与安装再热热段管道位移指示器安装
再热热段管道位移指示器安装
再热热段端变监察段及端胀测点安装再热热段螨变监察段及螨胀测点安装再热冷段蒸汽管道安装
再热冷段管道安装
管道外观检查及清理
管道预制
阀门检查安装
再热冷段管道安装
再热冷段疏水管道安装
管道外观检查及清理
阀门检查安装
再热冷段疏水管道安装
再热冷段管道支吊架配制与安装再热冷段管道支吊架配制与安装再热冷段系统严密性试验
再热冷段系统严密性试验
高压给水管道系统安装
主给水（含旁路）管道安装
管道外观检查及清理
管道预制
施工单位
验收单位
设计单位
监理单位
DL/T5210.5—2009
制造单位
建设单位
质量验收表编号
表4.3.1-3
表4.3.1-1
表4.3.1-2
表4.3.1-3
表4.3.1-1
表4.3.1-3
表4.3.1-1
表4.3.1-2
