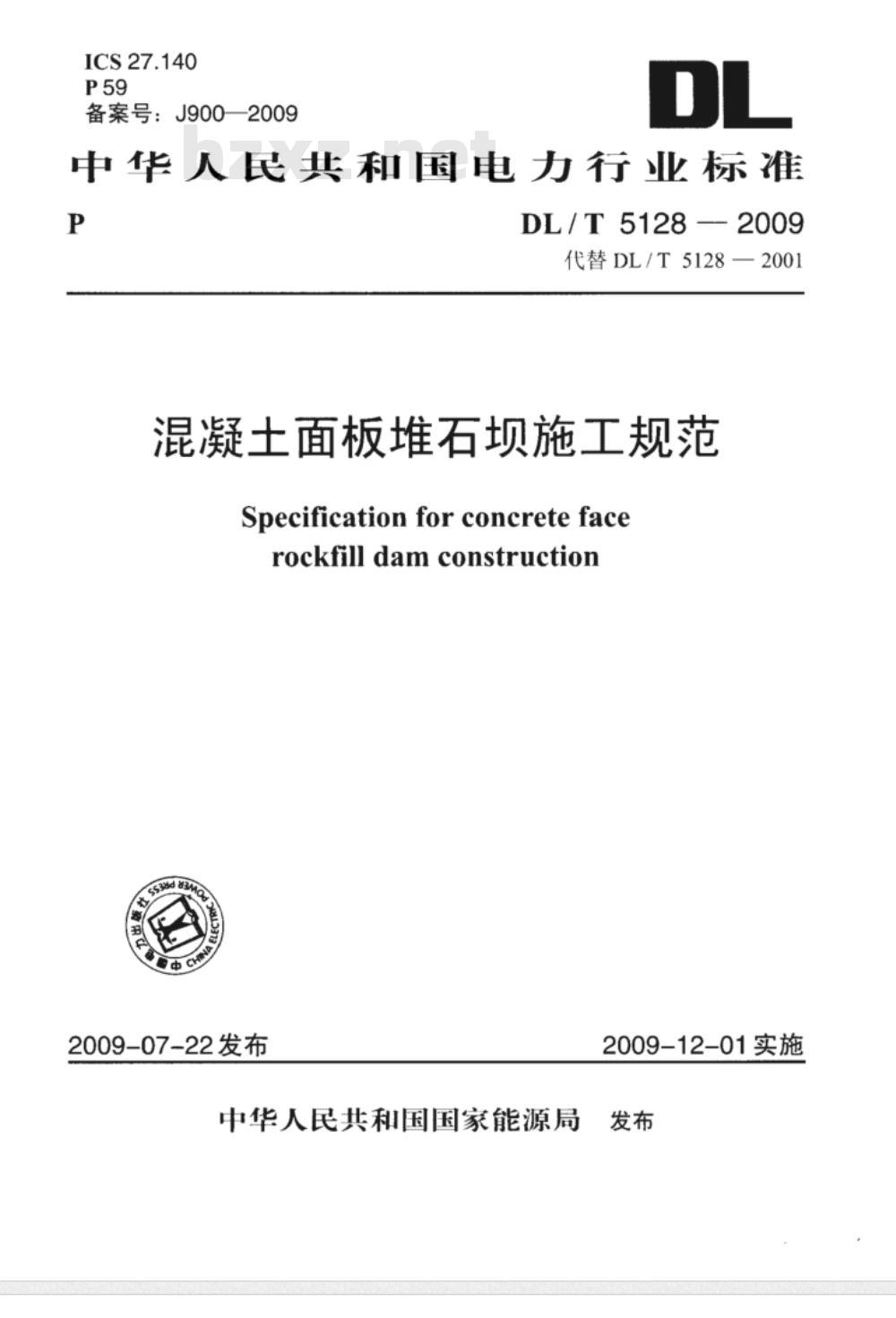

【电力行业标准(DL)】 混凝土面板堆石坝施工规范

ICS27.140
备案号：J900—2009
中华人民共和国电力行业标准
DL/T 5128—2009
代替DL/T5128—2001
混凝土面板堆石坝施工规范
Specificationforconcretefacerockfill dam construction
2009-07-22发布
中华人民共和国国家能源局
2009-12-01实施

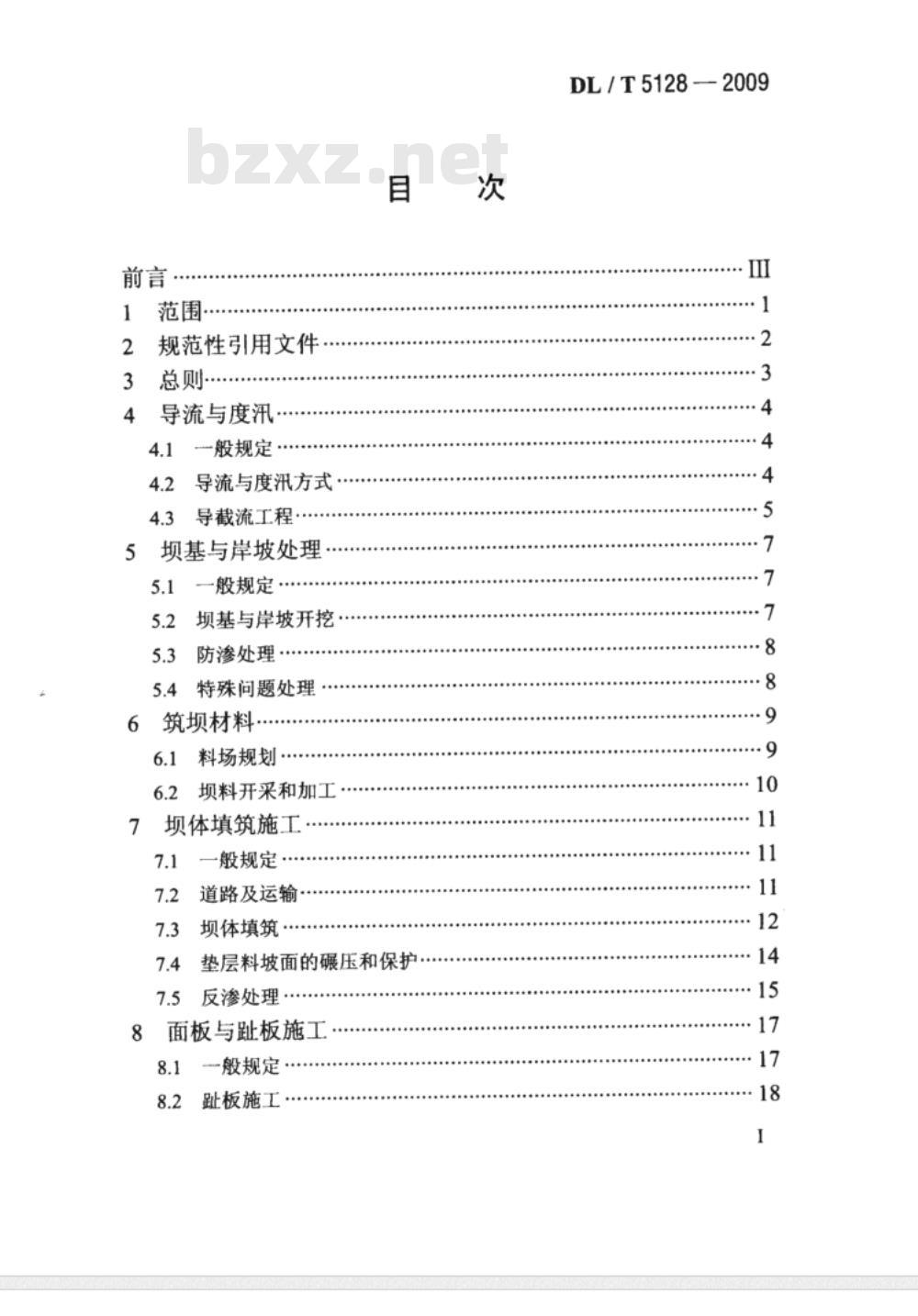

规范性引用文件
导流与度汛……
一般规定
导流与度汛方式
导截流工程
坝基与岸坡处理
一般规定
5.2坝基与岸坡开挖
5.3防渗处理.
5.4特殊问题处理
筑坝材料·
6.1料场规划
坝料开采和加工·
坝体填筑施工
7.1一般规定
道路及运输
坝体填筑
垫层料坡面的碾压和保护..
反渗处理·
：面板与趾板施工，
一般规定
趾板施工
DL/T5128—2009
DL/T5128—2009

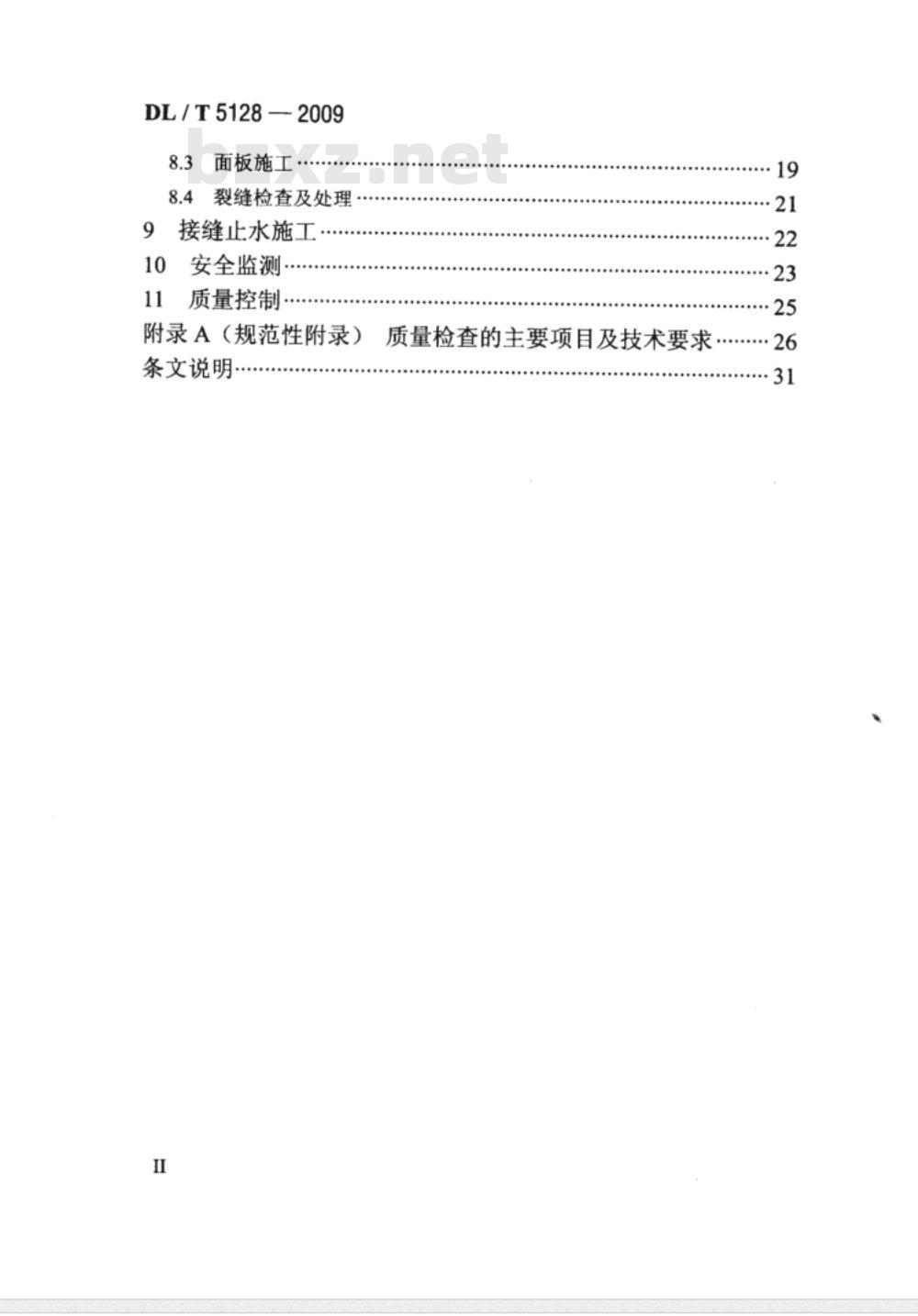

面板施工
8.4裂缝检查及处理
接缝止水施工
10安全监测·
11质量控制
附录A（规范性附录）
条文说明.…
质量检查的主要项目及技术要求2631
DL/T5128—2009

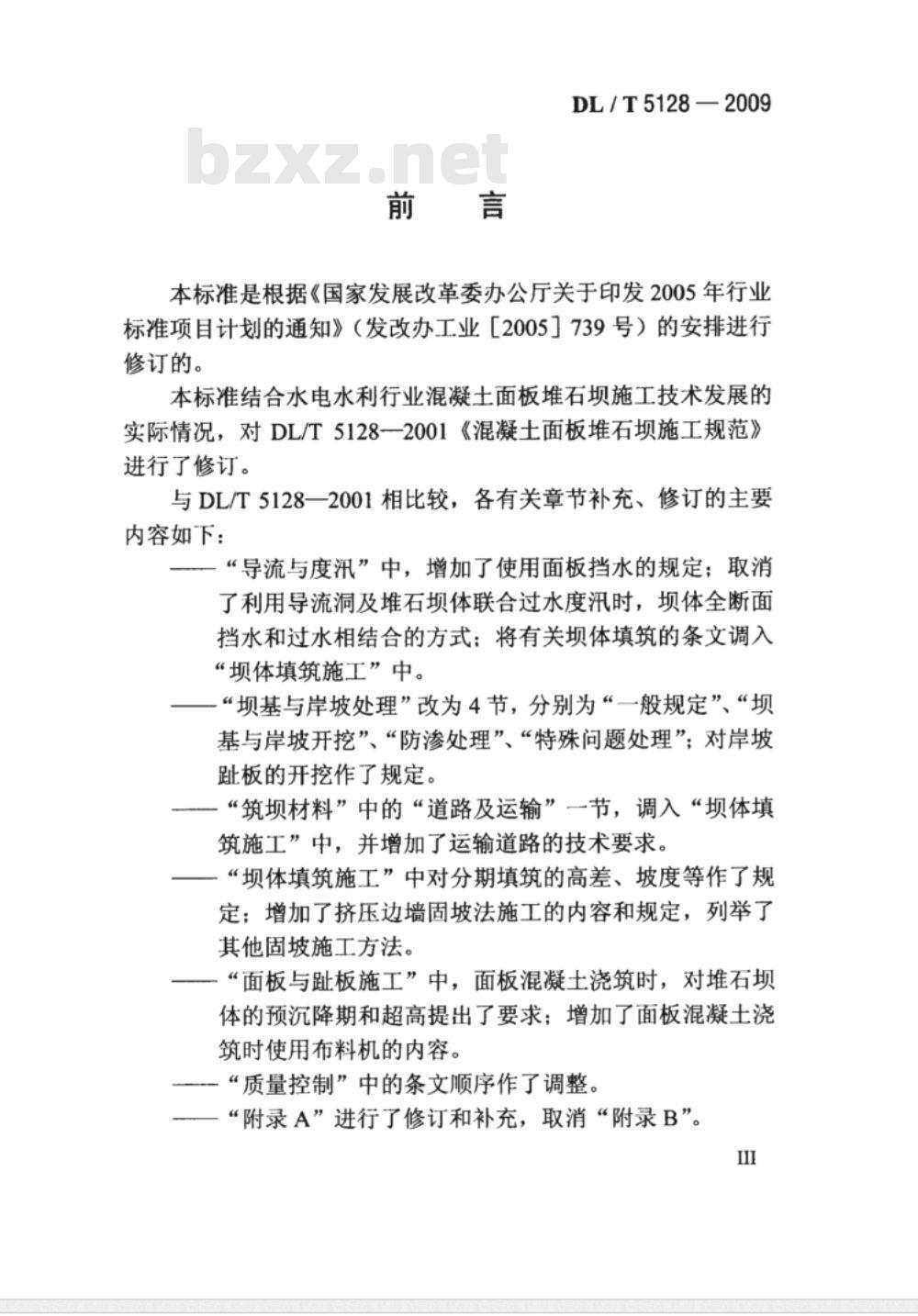

本标准是根据《国家发展改革委办公厅关于印发2005年行业标准项目计划的通知》（发改办工业［2005］739号）的安排进行修订的。
本标准结合水电水利行业混凝土面板堆石坝施工技术发展的实际情况，对DL/T5128一2001《混凝土面板堆石坝施工规范》进行了修订。
与DL/T5128一2001相比较，各有关章节补充、修订的主要内容如下：
“导流与度汛”中，增加了使用面板挡水的规定；取消了利用导流洞及堆石坝体联合过水度汛时，坝体全断面挡水和过水相结合的方式：将有关坝体填筑的条文调入“坝体填筑施工”中。
“坝基与岸坡处理”改为4节，分别为“一般规定”、“坝基与岸坡开挖”、“防渗处理”、“特殊问题处理”；对岸坡趾板的开挖作了规定
“筑坝材料”中的“道路及运输”一节，调入“坝体填筑施工”中，并增加了运输道路的技术要求。，“坝体填筑施工”中对分期填筑的高差、坡度等作了规定；增加了挤压边墙固坡法施工的内容和规定，列举了其他固坡施工方法。
…“面板与趾板施工”中，面板混凝土浇筑时，对堆石坝体的预沉降期和超高提出了要求；增加了面板混凝土浇筑时使用布料机的内容。
一“质量控制”中的条文顺序作了调整。一“附录A”进行了修订和补充，取消“附录B”。III
DL/T51282009

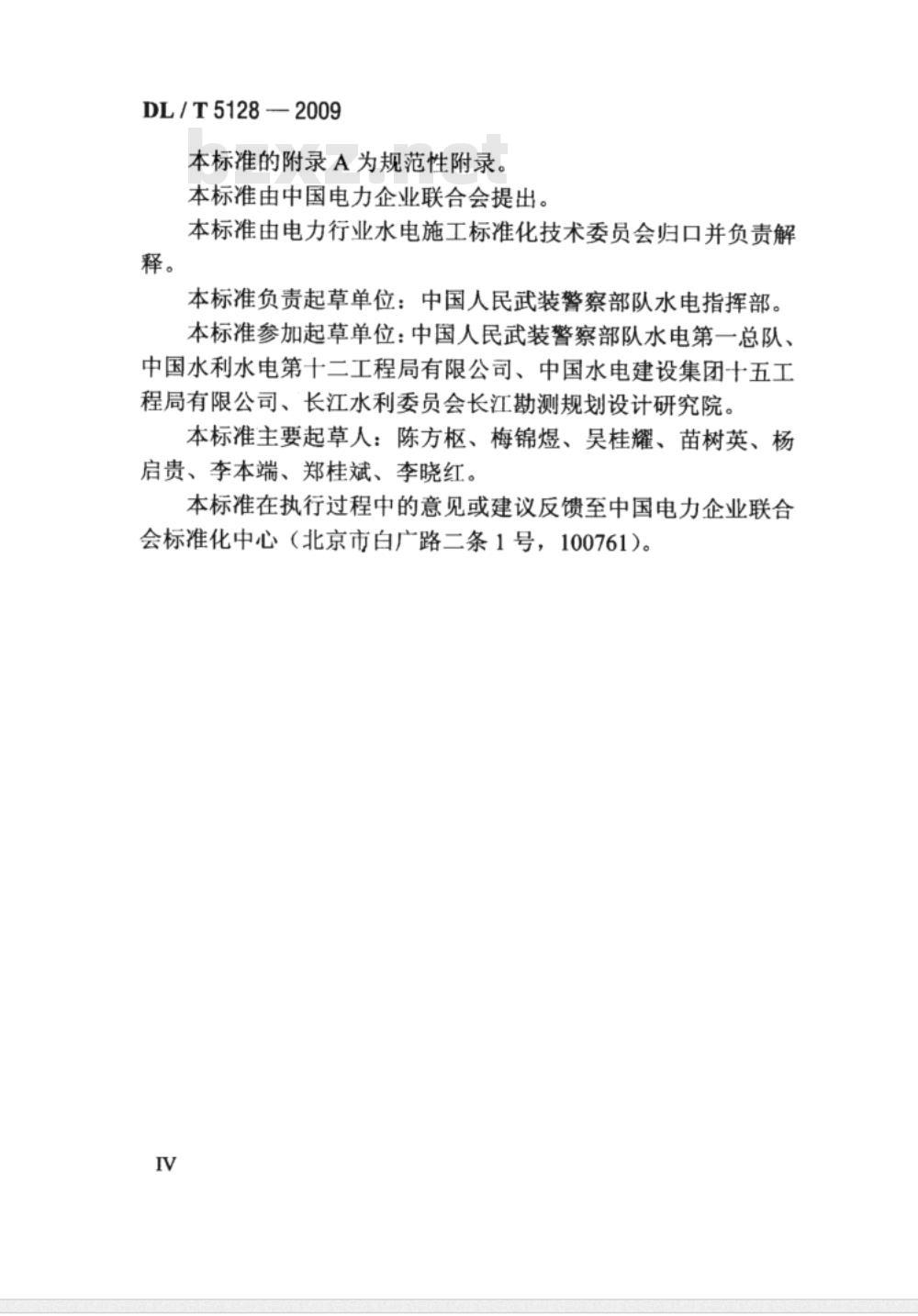

本标准的附录A为规范性附录。
本标准由中国电力企业联合会提出。本标准由电力行业水电施工标准化技术委员会归口并负责解释。
本标准负责起草单位：中国人民武装警察部队水电指挥部。本标准参加起草单位：中国人民武装警察部队水电第一总队、中国水利水电第十二工程局有限公司、中国水电建设集团十五工程局有限公司、长江水利委员会长江勘测规划设计研究院。本标准主要起草人：陈方枢、梅锦煜、吴桂耀、苗树英、杨启贵、李本端、郑桂斌、李晓红。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条1号，100761）。IV
1范围
DL/T51282009
本标准规定了混凝土面板堆石坝的施工技术要求，对导流与度汛、坝基与岸坡处理、筑坝材料、坝体填筑施工、面板与趾板施工、接缝止水施工、安全监测、质量控制等给出了明确规定。本标准适用于1、2、3级混凝土面板堆石坝及4、5级中的高混凝土面板堆石坝的施工，其他混凝土面板堆石坝可参照使用。对于200m级以上高坝及特别重要和复杂的工程，应进行专题研究。
DL/T5128—2009
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB50201
防洪标准
DL/T5016
DL/T5087
DL/T5110
DL/T5114
DL/T5115
DL/T5129
DL/T5144
DL/T5148
DL/T5151
DL/T5169
DL/T5178
DL5180
混凝土面板堆石坝设计规范
水电水利工程围堰设计导则
水电水利工程模板施工规范
水电水利工程施工导流设计导则混凝土面板堆石坝接缝止水技术规范碾压式土石坝施工规范
水工混凝土施工规范
水工建筑物水泥灌浆施工技术规范水工混凝土砂石骨料试验规程
水工混凝土钢筋施工规范
混凝土坝安全监测技术规范
水电枢纽工程等级划分及设计安全标准DL/T5199
DL/T5211
DL/T5330
DL/T5389
DL/T5397
水电水利工程混凝土防渗墙施工规范大坝安全监测自动化技术规范
水工混凝土配合比设计规程
水工建筑物岩石基础开挖工程施工技术规范水电工程施工组织设计规范
SL60土石坝安全监测技术规范
土石坝安全监测资料整编规程
碾压式土石坝设计规范
3总则
DL/T5128—2009
3.0.1为了适应当前混凝土面板堆石坝筑坝技术发展的需要，进一步规范混凝土面板堆石坝的施工，特修订本标准。3.0.2混凝土面板堆石坝的级别，应符合GB50201、DL5180中的有关规定。混凝土面板堆石坝高、中、低坝的划分，应符合SL274的有关规定。
3.0.3施工单位应根据本标准及有关现行标准、合同及监理工程师签发的施工图纸、文件，编制施工组织设计与施工技术措施3.0.4施工中应积极推广经过试验论证或通过技术鉴定的新技术、新工艺、新材料、新设备。3.0.5混凝土面板堆石坝施工除应符合本标准外，尚应符合DL/T5129等国家现行有关标准的规定。3
DL/T5128—2009
4导流与度汛
4.1一般规定
4.1.1混凝土面板堆石坝的导流与度汛标准，包括导流建筑物等级划分和洪水标准、坝体施工期临时度汛洪水标准、导流泄水建筑物封堵后坝体度汛洪水标准等，按DL5180的有关规定执行。4.1.2导流建筑物与永久建筑物相结合的部位应按永久建筑物要求施工，减少后期改建工作量。4.1.3采用坝体临时断面挡水度汛时，应按照DL/T5016的规定执行。
4.1.4采用坝面过水时，坝体度汛防护结构型式与过水轮廓及其保护措施应满足设计要求。
4.1.5施工单位应根据合同文件规定的导流标准、施工导流方式及施工分期，确定工程的施工程序、施工强度、坝体分期填筑和面板浇筑规划，制定导流和度汛的施工计划和技术措施。4.1.6施工期间应保证导流建筑物的正常运行，加强水文气象预报，制定非常情况下的应急措施，做好防汛抢险方案及物资准备，确保安全。
4.2导流与度汛方式
4.2.1应充分研究坝址区水文、气象、地质、地形及施工条件的特点，确定施工导流与度汛方案。宜采用隧洞导流、一次断流的导流方式。在宽河谷情况下，也可采用河床分期导流的方式。4.2.2选用隧洞导流、枯水期围堰一次断流的导流方式时，应在截流前做好施工准备，保证截流后第一个枯水期内将坝体填筑至度汛高程直接挡水。可采用下列措施：4
DL/T5128—2009www.bzxz.net
1围堰采用挡枯水期设计流量的标准，按照DL/T5087的有关规定执行。
2坝体可采用临时断面填筑，应在汛前达到度汛高程。3垫层上游坡面做好保护后可直接挡水。4.2.3在截流后第一个汛期选用隧洞及堆石坝体联合过水度汛的导流方式时，可采用过水围堰方案，在汛期停止坝面作业。对条件许可的工程，在堆石坝体一定高程处设置缺口过流，并对过流面及下游坡面加以保护。两岸或一岸在汛期可继续填筑，汛后迅速将缺口填筑至第二个汛期的度汛高程。4.2.4条件适宜时，经过技术和经济论证，也可采用高围堰全年挡水、隧洞过水的导流方式，全年施工。4.2.5有条件的工程，施工前期可利用在导流标准内非行洪的滩地或阶地先行填筑坝体，原河床导流；汛后截流，利用一个枯水期将河床导流段坝体填筑至度汛高程。4.2.6以砂砾石填筑的坝体未经论证，不宜采用过水度汛方案。采用挡水度汛时，宜在汛前浇筑混凝土面板，或加强垫层上游坡面的防护。
4.2.7使用未完建混凝土面板挡水度汛时，挡水高度可超过前期浇筑的面板顶部，与其上部坡面防护设施联合挡水度汛，但应经过专题论证，采取相应措施。
4.3导截流工程
4.3.1导流工程的施工应按计划进行，特别是导流泄水建筑物和截流后无法继续施工的工程应按质量要求如期完成，并通过验收，方可截流。
4.3.2导流泄水建筑物进出口与围堰之间应有足够的距离，防止水流淘刷或闭气困难。布置在导流泄水建筑物出口附近的施工临时设施，应有安全距离。
4.3.3围堰填筑前，应进行围堰地基的清理。对透水地基，应进5
DL/T5128—2009
行地基的防渗处理及地基与堰体防渗体的可靠连接。4.3.4围堰结构宜选用土石围堰型式。在岩基或覆盖层较浅的地基上，且围堰与坝体间距离较近时，也可采用混凝士围堰。对于下游围堰，在条件许可的情况下，也可在下游坝趾部位作抛石围堰或混凝土挡水围堰与坝体相结合。4.3.5在覆盖层较深的地基上修建土石围堰，宜选用垂直防渗措施，用混凝土防渗墙或高喷防渗墙处理地基覆盖层，上接复合土工膜的施工方案。可将围堰填筑至一定高程后，施工垂直防渗体。4.3.6采用土石过水围堰时，对水流流态、流速、过水能力、过水防护措施、堰体稳定等应进行设计，必要时可通过水力学模型试验验证。过流面宜采用混凝土面板、楔形板或其他有效的保护措施，下游坡脚可采用钢筋石笼或混凝土保护。过水前可采取基坑预充水措施。
4.3.7对于围堰、导流过水建筑物、截流、基坑排水、施工期蓄水、通航、排冰等要求，按DL/T5114及DL/T5129的有关规定执行。
4.3.8导流泄水建筑物的封堵，根据设计文件，选定封堵时间，按编制的施工组织设计实施。
