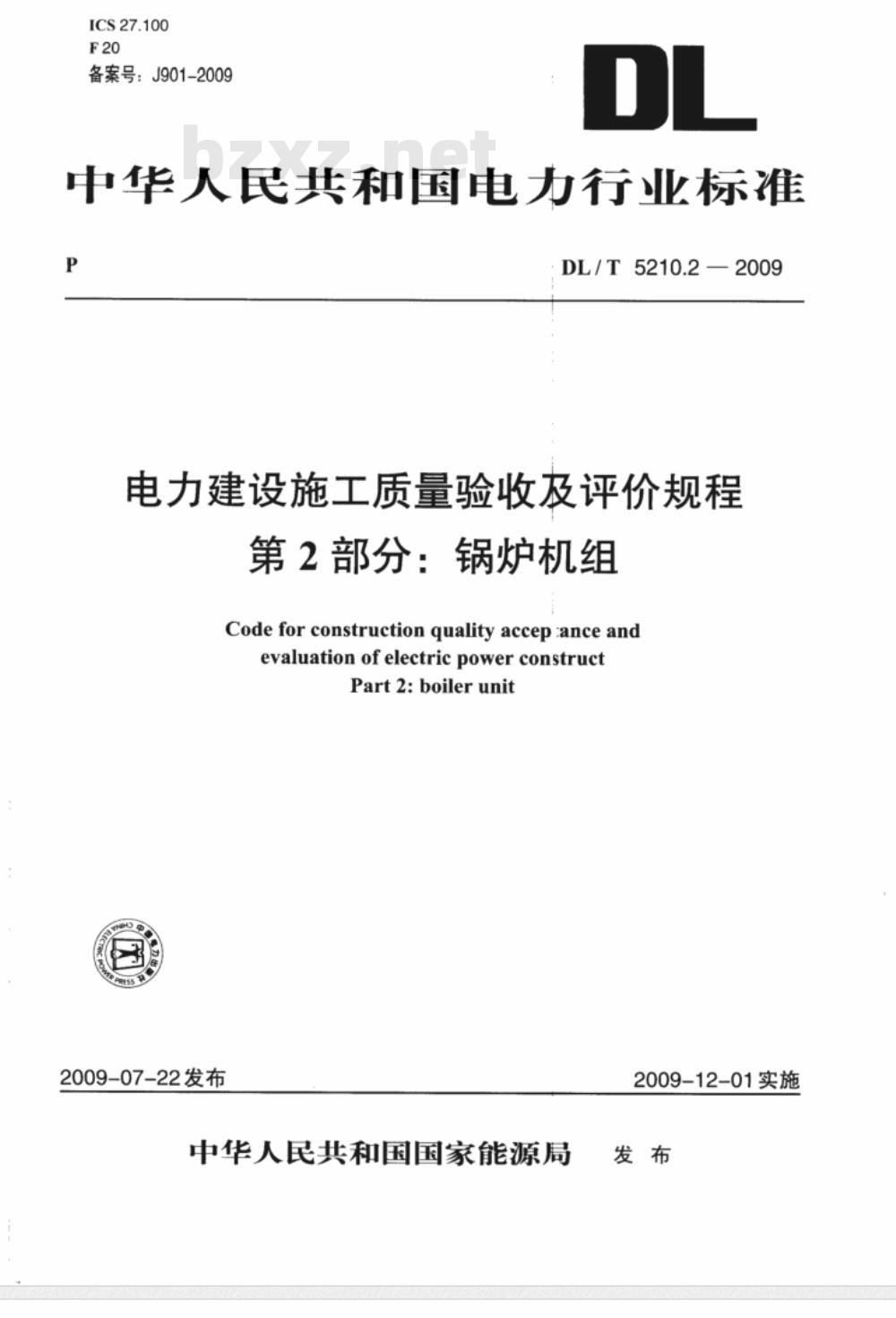

【电力行业标准(DL)】 电力建设施工质量验收及评价规程 第2部分：锅炉机组

ICS27.100
备案号：J901-2009
中华人民共和国电力行业标准
DL/T5210.2—2009
电力建设施工质量验收及评价规程，第2部分：锅炉机组
Code for construction quality accep ance andevaluation ofelectric power constructPart2:boilerunit
2009-07-22发布
中华人民共和国国家能源局
2009-12-01实施
规范性引用文件，
总则，
施工质量验收
施工质量验收规定
施工质量验收范围划分及通用表格通用标准·
锅炉本体安装
锅炉除尘装置安装
锅炉整体风压试验
锅炉燃油设备及管道安装
锅炉辅助机械安装·
输煤设备安装·
脱硫设备安装
脱硝设备安装·
锅炉炉墙硼筑·
全厂热力设备及管道保温
全厂设备及管道油漆
循环流化床锅炉安装·
单项工程施工质量评价
基本规定·
评价规定
评价内容
评价方法·
锅炉本体安装、整体风压试验工程施工质量评价锅炉除尘装置、脱硫及脱硝设备安装工程施工质量评价锅炉辅助机械安装工程施工质量评价输煤设备、燃油设备及管道安装工程施工质量评价炉墙砌筑、
设备管道保
循环流化床锅炉安装单项工程施二质量评价
质量评价
单项工程各工程部位（范围）评价得分汇总单项工程施工质量评价报告
单台机组质量评价
整体工程质量评价
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
附录E（规范性附录）
条文说明
垃圾焚烧锅炉安装
生物质焚烧锅炉安装
燃机余热锅炉安装
单位工程观感质量验收签证表
通用检测方法
DL/T5210.2—2009
.·391
...449
DL/T5210.2—2009

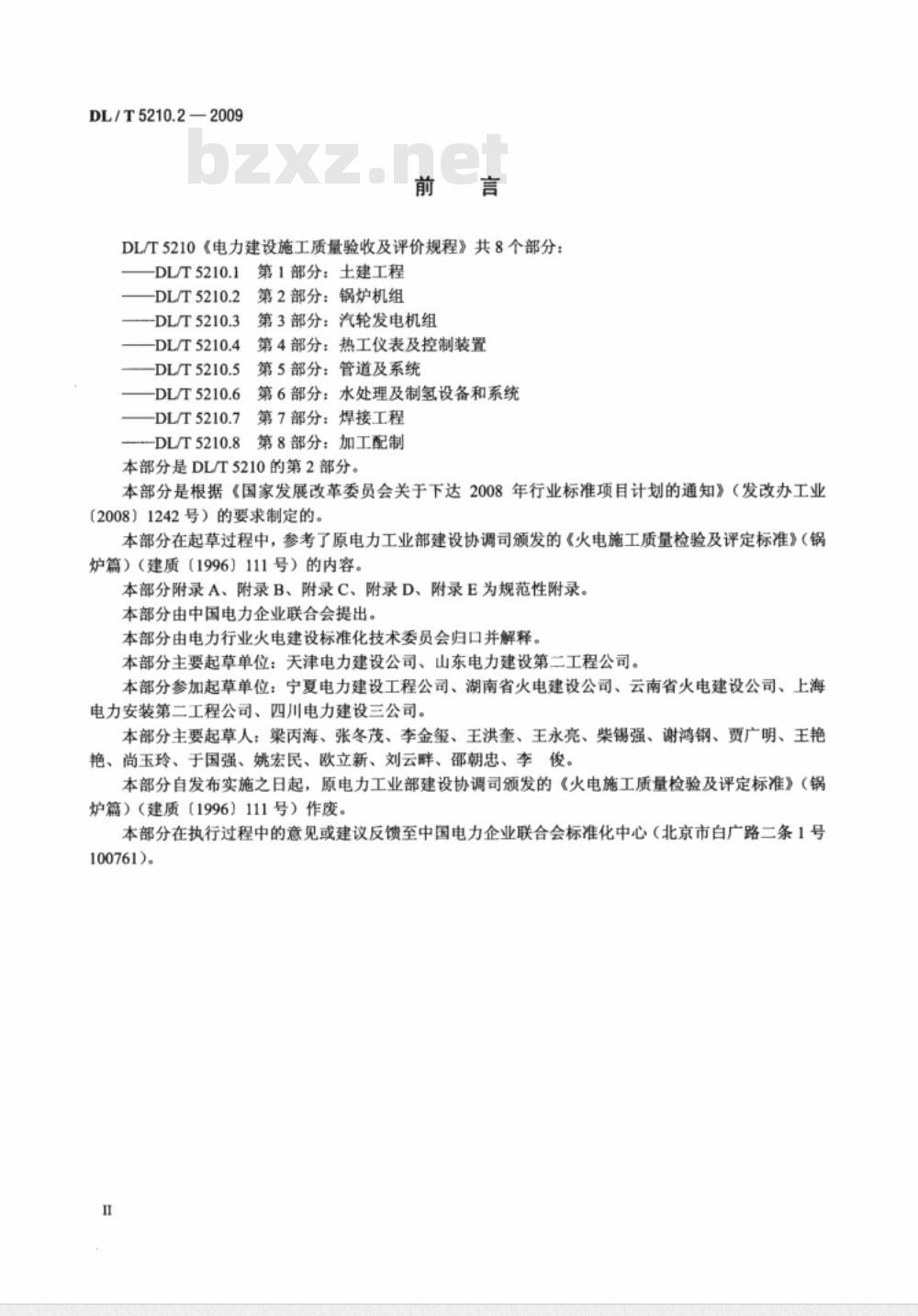

DL/T5210《电力建设施工质量验收及评价规程》共8个部分：-DL/T5210.1第1部分：土建工程：第2部分：锅炉机组
-DL/T5210.2
—-DL/T5210.3
：第3部分：汽轮发电机组
第4部分：热工仪表及控制装置
DL/T5210.4
：第5部分：管道及系统
DL/T5210.5
5第6部分：水处理及制氢设备和系统DL/T5210.6
-DL/T5210.7第7部分：焊接工程--DL/T5210.8第8部分：加工配制本部分是DL/T5210的第2部分。
本部分是根据《国家发展改革委员会关于下达2008年行业标准项目计划的通知》（发改办工业（2008）1242号）的要求制定的。本部分在起草过程中，参考了原电力工业部建设协调司颁发的《火电施工质量检验及评定标准》（锅炉篇）（建质（1996）111号）的内容。本部分附录A、附录B、附录C、附录D、附录E为规范性附录。本部分由中国电力企业联合会提出。本部分由电力行业火电建设标准化技术委员会归口并解释。本部分主要起草单位：天津电力建设公司、山东电力建设第二工程公司。本部分参加起草单位：宁夏电力建设工程公司、湖南省火电建设公司、云南省火电建设公司、上海电力安装第二工程公司、四川电力建设三公司。本部分主要起草人：梁丙海、张冬茂、李金玺、王洪奎、王永亮、柴锡强、谢鸿钢、贾广明、王艳艳、尚玉玲、于国强、姚宏民、欧立新、刘云畔、邵朝忠、李俊。本部分自发布实施之日起，原电力工业部建设协调司颁发的《火电施工质量检验及评定标准》（锅炉篇）（建质（1996）111号）作废。本部分在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条1号100761)。
DL/T5210.22009

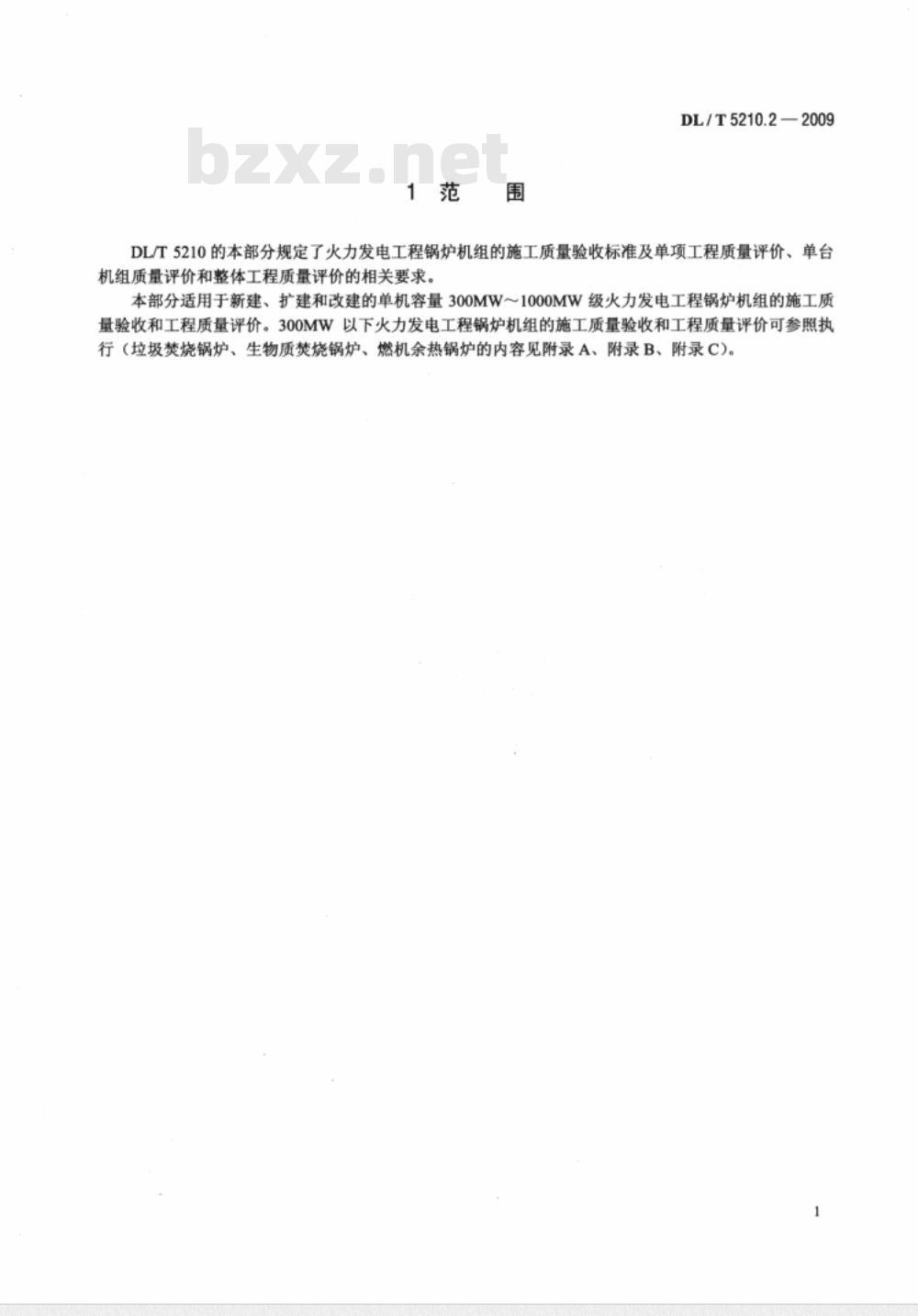

DL/T5210的本部分规定了火力发电工程锅炉机组的施工质量验收标准及单项工程质量评价、单台机组质量评价和整体工程质量评价的相关要求。本部分适用于新建、扩建和改建的单机容量300MW～1000MW级火力发电工程锅炉机组的施工质量验收和工程质量评价。300MW以下火力发电工程锅炉机组的施工质量验收和工程质量评价可参照执行（垃圾焚烧锅炉、生物质焚烧锅炉、燃机余热锅炉的内容见附录A、附录B、附录C）。DL/T5210.2—2009

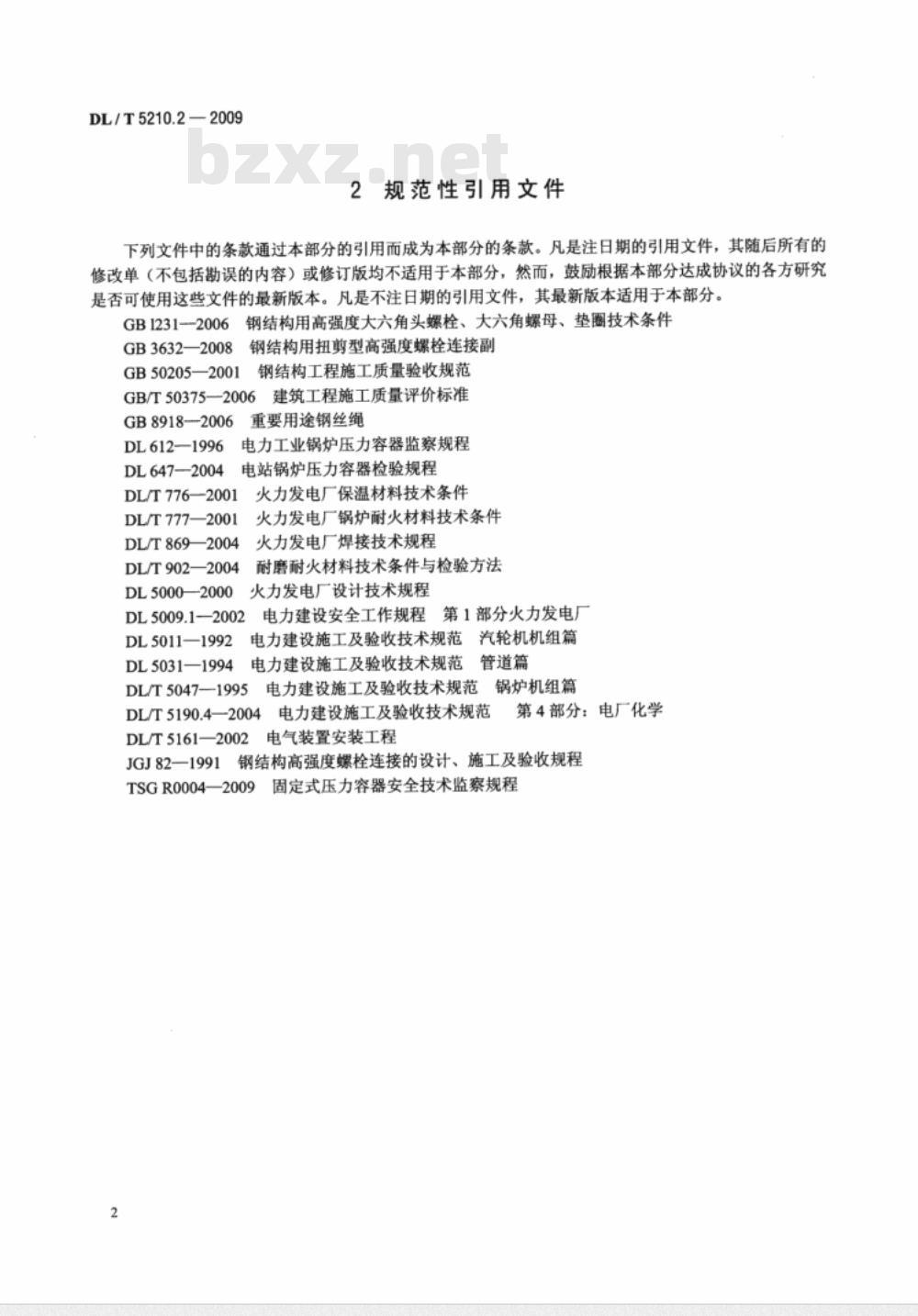

2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB1231-2006钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB3632—2008
钢结构用扭剪型高强度螺栓连接副GB50205—2001
钢结构工程施工质量验收规范
GB/T50375—2006
GB8918—2006
DL612—1996
DL647-2004
建筑工程施工质量评价标准
重要用途钢丝绳此内容来自标准下载网
电力工业锅炉压力容器监察规程电站锅炉压力容器检验规程
DL/T776—2001
DL/T777—2001
DL/T 869—2004
DL/T902—2004
DL5000—2000
火力发电厂保温材料技术条件
火力发电厂锅炉耐火材料技术条件火力发电厂焊接技术规程
耐磨耐火材料技术条件与检验方法火力发电厂设计技术规程
电力建设安全工作规程第1部分火力发电厂DL5009.1—2002
DL5011—1992
电力建设施工及验收技术规范汽轮机机组篇电力建设施工及验收技术规范管道篇DL5031—1994
5电力建设施工及验收技术规范锅炉机组篇DL/T5047—1995
DL/T5190.4—2004电力建设施工及验收技术规范DL/T5161—2002
电气装置安装工程
第4部分：电厂化学
钢结构高强度螺栓连接的设计、施工及验收规程JGJ821991钅
TSGR0004—2009固定式压力容器安全技术监察规程2
DL/T5210.2-2009
3.0.1为了加强电力建设工程质量管理，提高施工质量水平，统一火力发电工程施工质量验收标准及工程质量评价相关要求，特制定本标准。3.0.2火力发电工程施工质量验收应分别按检验批、分项、分部及单位工程进行。施工质量验收只设合格”质量等级，当出现不符合时按本部分4.1.12执行。3.0.3有创建优质工程目标的项目应进行工程质量评价。3.0.4工程质量评价应按单项工程、单台机组和整体工程三个阶设进行。3.0.5单项工程施工质量评价应在所含全部单位工程施工质量验收合格，工程技术文件收集、整理完毕后进行，评价应包括168h满负荷试运前的全部工作内容3.0.6单台机组质量评价应在该机组全部单项工程质量评价及机组168h满负荷试运完成且配套的环保工程正常投入运行后进行。公用系统纳入首台机组评价。整体工程质量评价应在该工程全部单台机组质量评价、机组性能试验及工程档案评价完成后进3.0.7
DL/T5210.2—2009
4施工质量验收
4.1施工质量验收规定
4.1.1火电工程锅炉机组的施工质量应按本部分的规定进行检查、验收，办理验收签证。4.1.2工程施工质量的检查、验收应由施工单位根据所承担的工程范围，按本部分第4章的规定编制质量验收范围划分表，监理单位进行审核，经建设单位确认后，由施工、监理及建设单位三方签字、盖章批准执行。有工程总承包或项目管理模式的工程项目，施工质量验收范围划分表中“验收单位”栏可由建设单位根据实际情况增加验收单位，“验收单位”栏中设计单位与设备制造单位参加质量验收的项目可由建设单位根据实际情况进行调整。4.1.3对本部分第4章“施工质量验收范围划分表”所列检验项目与工程实际检验项目不符合的部分可进行增加或删减。增加或删减的项目在施工质量验收范围中的工程编号可续编、缺号，但不得变更原编号。
4.1.4工程施工质量应由“施工质量验收范围划分表”规定的验收单位进行验收。检验批、分项工程、分部工程的验收，当有监理单位参加时应由监理单位组织，相关单位参加；单位工程的验收应由建设单位组织，相关单位参加；设计单位和制造单位应按“施工质量验收范围划分表”的规定参加相关项目验收。质量验收人员应持有与所验收专业一致的资格证书，资格证书应在有效期内。涉及单位工程、分部工程、分项工程、检验批的质量验收人员的验收权限，应由建设单位组织相关单位确定。4.1.5各级质检人员进行工程质量检查、验收除应严格执行本部分规定外，尚应按相关的现行国家标准、行业标准、合同约定、设计文件及制造技术文件执行，并应对验收结果负责。4.1.6施工项目必须施工完毕方可进行质量验收。对施工质量进行验收，施工单位应自检合格，自检记录齐全，方可报工程监理、建设单位进行质量验收。4.1.7隐蔽工程应在隐蔽前由施工单位通知监理及有关单位进行见证验收，并应完成验收记录及签证。4.1.8单位工程的观感质量应由质检人员通过目测、体验或辅以必要的量测，并根据检查项目的总体情况进行验收签证（见附录D)。
4.1.9工程施工质量的检查、验收应执行本部分第4章中的规定，按检验批、分项工程、分部工程和单位工程进行；一个单位工程由多个施工单位分段施工时，可设子单位工程。子单位工程编号在原单位工程编号后加英文字母区分。
4.1.10工程施工质量验收应符合下列规定：检验批项目验收合格方可对分项工程进行验收；分项工程验收合格方可对分部工程进行验收；分部工程验收合格方可对单位工程进行验收。4.1.11检验批、分项、分部、单位工程施工质量验收“合格”应符合下列规定：1按各检验批或分项工程的规定，对其检验项目进行全部检查，检查结果符合质量标准，该检验批或分项工程质量验收合格。
2分项工程所含各检验批的验收全部合格、分项工程资料齐全，该分项工程质量验收合格。3分部工程所含分项工程质量验收全部合格、分部工程资料齐全，该分部工程质量验收合格。4单位工程所含分部工程质量验收全部合格、单位工程资料齐全并符合档案管理规定，该单位工程质量验收合格。
4.1.12当工程施工质量出现不符合时，应进行登记备案，并按下列规定处理：经返工重做或更换器具、设备的检验项目，应重新进行验收。1
经返修处理能满足安全使用功能要求的检验项目可按技术处理方案和协商文件进行验收。2
DL/T5210.2-2009
3无法返工或返修的不合格检验项目应经鉴定机构或相关位进行鉴定，对不影响内在质量、使用寿命、使用功能、安全运行的可做让步处理。经让步处理的项目不再进行二次验收，但应在“验收结论”栏内注明，其书面报告应附在该验收表后。3检验批、分项工程施工质量有下列情况之一者不应进行验收：4.1.13
1主控检验项目的检验结果没有达到质量标准。2设计及制造厂对质量标准有数据要求，而检验结果栏中没填实测数据。3质量验收文件不符合档案管理规范。因设计或设备制造原因造成的质量问题应由设计或设备制造单位负责处理。当委托施工单位现4.1.14
场处理，也无法使个别非主控项目完全满足标准要求时，经建设单位会同设计单位、制造单位、监理单位和施工单位共同书面确认签字后，可做让步处理。经让步处理的项目不再进行二次验收，但应在“验收结论”栏内注明，书面报告应附在该验收表后。4.1.15检验批、分项工程、分部工程及单位工程质量验收文件做到数据准确，文件收集完整、齐全，签字手续齐备，文件制成材料与字迹符合耐久性保存要求，符合档案管理规范。4.2施工质量验收范围划分及通用表格1工程质量验收应按检验批、分项工程、分部工程及单位工程进行。本部分提供了两种验收范围划4.2.1
分表，分别是：表4.2.1-1常规锅炉安装施工质量验收范围划分表；表4.2.1-2循环流化床锅炉安装施工质量验收范围划分表。两种表在使用时根据锅炉具体形式单独使月，验收范围划分应符合表中的规定。表4.2.1-1常规锅炉安装施工质量验收：范围划分表工程编号
工程名称
锅炉本体安装
钢架安装
锅炉基础划线
锅炉基础划线
柱底板（垫铁）安装
柱底板（垫铁）安装
锅炉钢架组合
锅炉钢架组合
高强螺栓连接
钢架安装
立柱/梁/支撑检查
高强螺栓连接
立柱安装
横梁安装
验收单位
质量验收
表编号
DL/T5210.2—2009
工程编号
程名称
顶板梁安装
板梁检查
顶板梁安装
高强螺栓连接
钢架整体复查
钢架整体复查
柱脚二次灌浆
柱脚二次灌浆
平台、梯子组合安装
平台梯子组合安装
平台梯子设备检查
平台梯子组合安装
管箱式空气预热器安装
管箱式空气预热器组合
空气预热器管箱设备检查
空气预热器管箱组合
管箱式空气预热器安装
表4.2.1-1（续）
空气预热器支撑钢架检查划线
管箱式空气预热器安装
空气预热器转折角（连通箱）安装空气预热器转折角（连通箱）设备检查
空气预热器转折角（连通箱）及伸缩节安装
回转式空气预热器安装
风罩回转式空气预热器安装
风罩回转式空气预热器支撑钢架检查划线
风罩回转式空气预热器垫铁安装风罩回转式空气预热器轴承安装风罩回转式空气预热器定子安装主控
验收单位
质量验收
表编号
表4.4.4~
表4.4.13
表4.4.14
表4.4.15
表4.4.16
表4.4.17
表4.4.18
表4.4.19
表4.4.20
表4.4.21
表4.4.22
表4.4.23
表4.4.24
工程编号
表4.2.1-1（续）
风罩回转式空气预热器本体安装风罩回转式空气预热器驱动装置安装
风罩回转式空气管道及吹灰器附属设备安装
受热面回转式空气预热器安装
受热面回转式空气预热器支撑钢架检查划线
受热面回转式空气预热器定子安装受热面回转式空气预热器轴承安装受热面回转式空气预热器转子安装受热面回转式空气预热器驱动装置安装
受热面回转式空气预热器密封安装润滑系统设备安装
受热面回转式空气管道及吹灰器附属设备安装
回转式空气预热器分部试运
油系统试运
驱动装置试运
空气预热器分部试运
锅炉护板、密封件及门孔安装
护板安装
护板安装
水封/砂封装置安装
水封/砂封装置安装
炉顶密封罩壳及局部密封件安装炉顶密封罩壳及局部密封件安装炉本体门孔安装
炉本体门孔安装
渣井、灰斗组合安装
渣井安装
渣井安装
验收单位
2—2009
DL/T5210.2
质量验收
表编号
表4.4.25
表4.4.26
表4.4.27
表4.4.21
表4.4.28
表4.4.23
表4.4.29
表4.4.26
表4.4.30
表4.4.31
表4.4.27
表4.4.32
表4.4.33
表4.4.34
表4.4.37
表4.4.38
表4.4.39
表4.4.40
表4.4.41
DL/T5210.2
2—2009
工程编号
灰斗组合
灰斗组合
灰斗安装
灰斗安装
燃烧设备安装
旋流式燃烧器安装
旋流式燃烧器设备检查
旋流式燃烧器安装
直流式燃烧器安装
直流式燃烧器设备检查
直流式燃烧器安装
油（气）燃烧器安装
油（气）燃烧器设备检查
油（气）燃烧器安装
表4.2.1-1（续）
无油点火装置（微油点火装置）安装无油点火装置（微油点火装置）设备检查
无油点火装置（微油点火装置）安装汽包安装
汽包检查、
汽包检查、大
汽包安装
汽包安装
汽包内部装置安装
汽包内部装置检查
汽包内部装置安装
储水箱安装
汽水分离器、1
汽水分离器检查、划线
汽水分离器检查、划线
汽水分离器安装
汽水分离器安装
验收单位
质量验收
表编号
表4.4.42
表4.4.42
表4.4.43
表4.4.44
表4.4.45
表4.4.46
表4.4.47
表4.4.48
表4.4.49
表4.4.50
表4.4.51
表4.4.52
表4.4.53
表4.4.54
表4.4.51
表4.4.52
