【电力行业标准(DL)】 水电水利岩土工程施工及岩体测试造孔规程

ICS 27.140
备案号：J899-2009

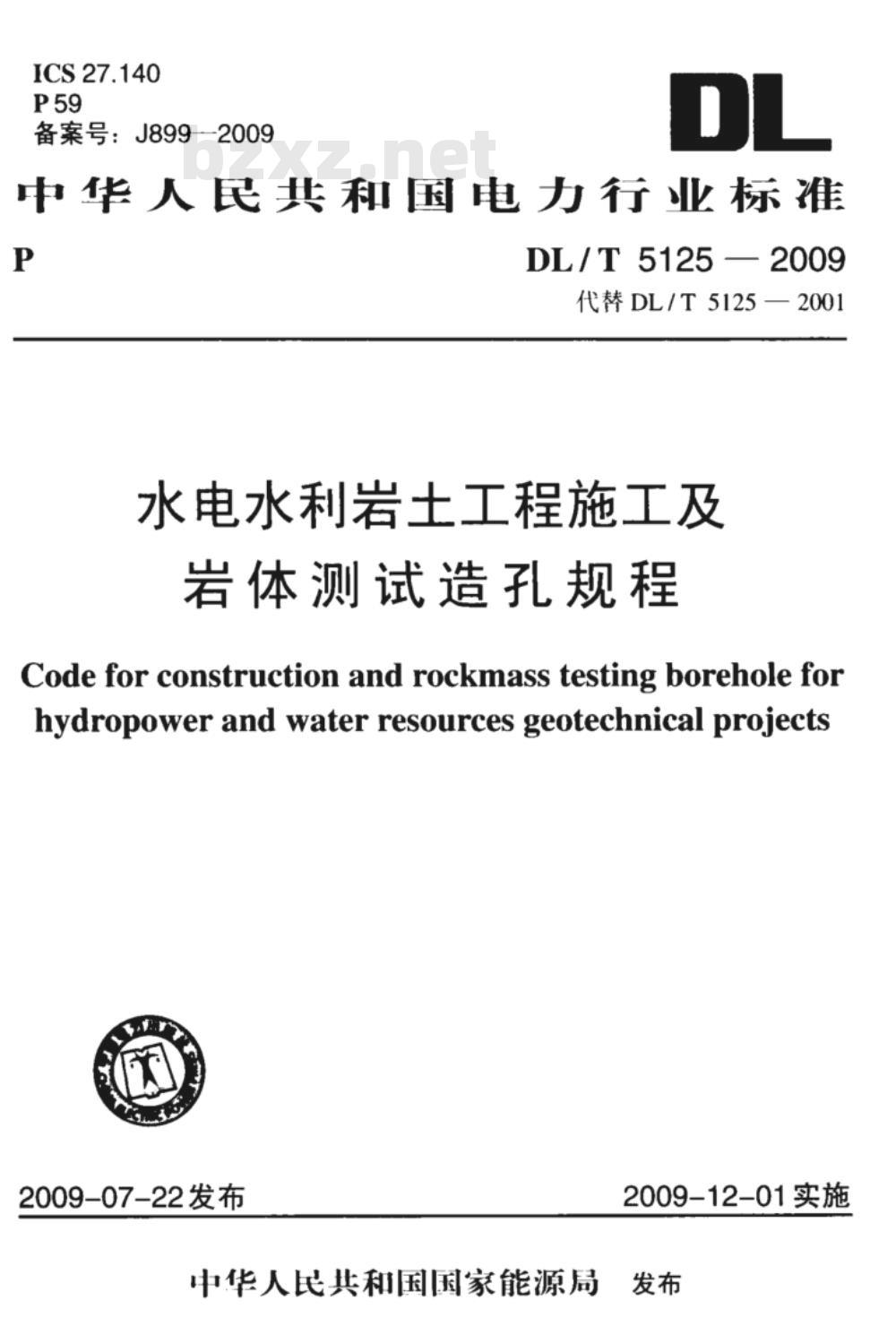

中华人民共和国电力行业标准　P
DL/T 5125 — 2009
代替DL/T 5125—2001
水电水利岩土工程施工及
岩体测试造孔规程
Code for construction and rockmass testing borehole forhydropower and water resources geotechnical projects2009-07-22发布
化北屋活
易小牛标准保姆
2009-12-01实施
范围·
规范性引用文件，
术语和定义
基本规定·
防渗墙施工造孔，
一般规定
冲击钻进造槽钻孔此内容来自标准下载网
回转钻进造槽钻孔
液压抓斗机造槽造孔
造孔泥浆
6钻孔灌注桩施工造孔·
一般规定·
冲击钻进造孔
冲抓锥钻进造孔

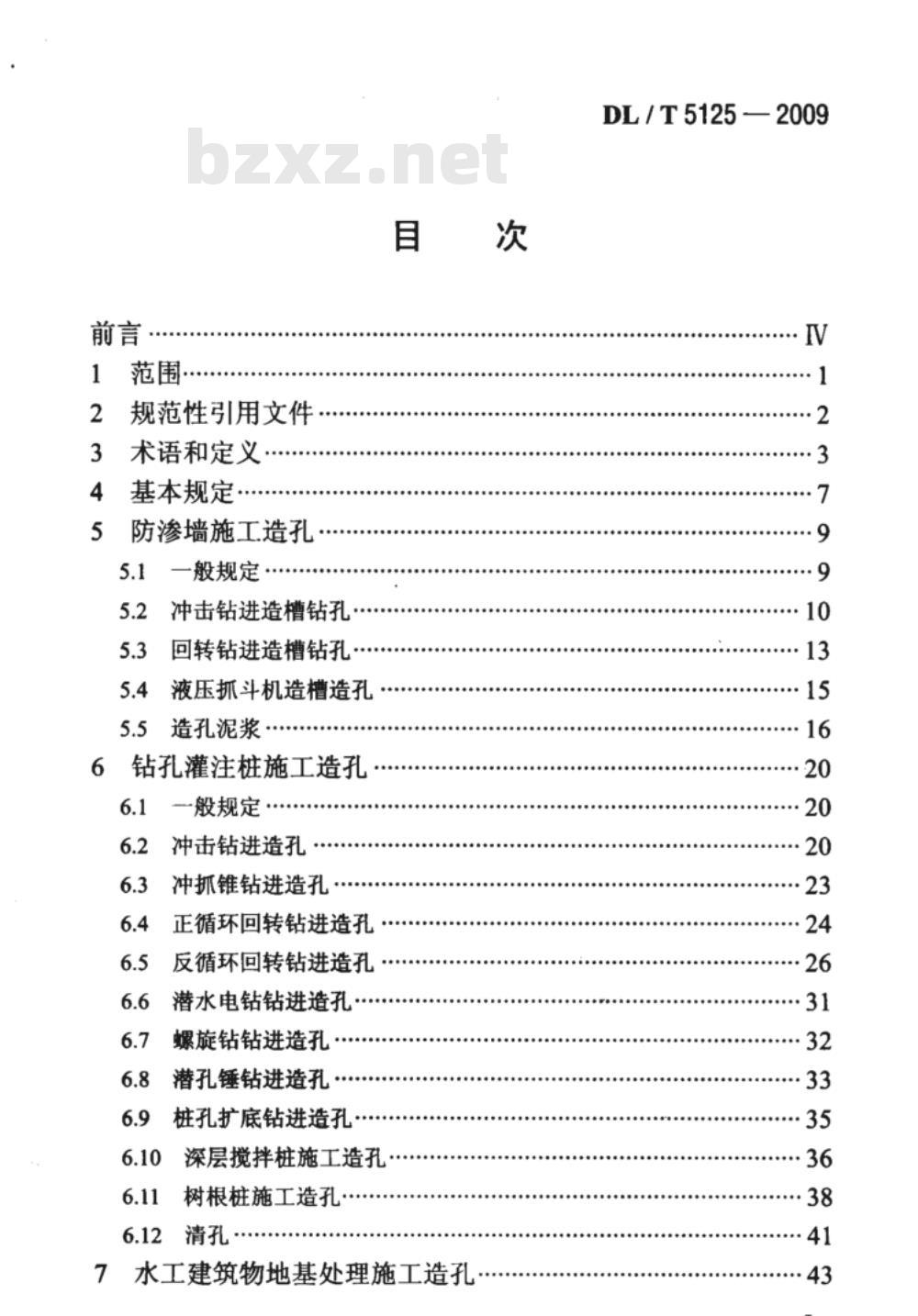

目藍次
正循环回转钻进造孔……
反循环回转钻进造孔…
潜水电钻钻进造孔
螺旋钻钻进造孔…·
潜孔锤钻进造孔·
桩孔扩底钻进造孔，
深层搅拌桩施工造孔
树根桩施工造孔
7水工建筑物地基处理施工造孔
DL/T 5125—2009
DL/T 5125—2009
一般规定
回填灌浆造孔
固结灌浆造孔…·
7.4惟幕灌浆造孔·
高压喷射注浆施工造孔…
8岩土体边坡治理工程造孔·
一般规定·
锚杆施工造孔…
锚桩施工造孔…
预应力锚索造孔·
排水孔施工造孔…．
多点位移计安装造孔
潜孔锤同步跟管钻进造孔·
9大口径基岩监测井钻进成井：
一般规定·
9.2大口径取芯钢粒钻进成井…
9.3大口径取芯硬质合金及金刚石复合片钻头钻进成井.…9.4大口径全断面钻进成井
9.5大口径钻进起下钻具规定
10大项变形观测孔造孔
10.1大坝位移观测倒垂孔造孔
测斜仪位移监测孔造孔
10.3坝基沉陷观测标孔造孔…
10.4质量检查取芯孔造孔…
11岩体测试造孔·
钻孔孔壁应力测试和孔底应力测试造孔：，11.2水压致裂原位应力测试孔造孔·11.3特殊岩体渗流测试造孔·
11.4钻孔岩体高压渗透测试造孔…I

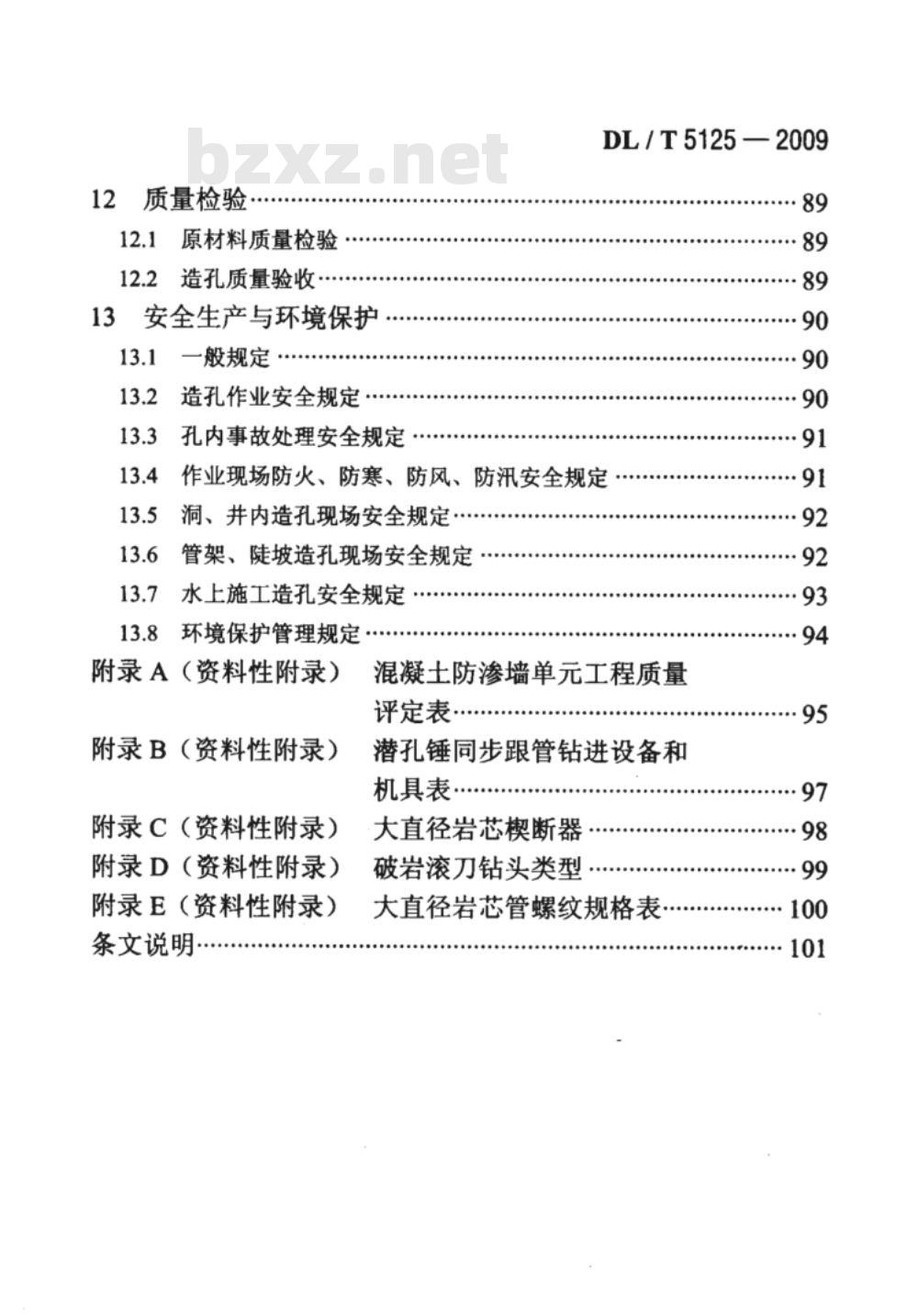

12质量检验·
12.1原材料质量检验….
12.2造孔质量验收
13安全生产与环境保护
一般规定…
造孔作业安全规定·
孔内事故处理安全规定·
DL / T 5125— 2009
作业现场防火、防寒、防风、防汛安全规定…洞、并内造孔现场安全规定：
管架、陡坡造孔现场安全规定
水上施工造孔安全规定
13.8环境保护管理规定
附录 A(资料性附录)
附录 B(资料性附录)
附录C（资料性附录）
附录 D(资料性附录)
附录E（资料性附录）
条文说明·
混凝土防渗墙单元工程质量
评定表
潜孔锤同步跟管钻进设备和
机具表
大直径岩芯楔断器
破岩滚刀钻头类型
大直径岩芯管螺纹规格表
DL/T5125—2009

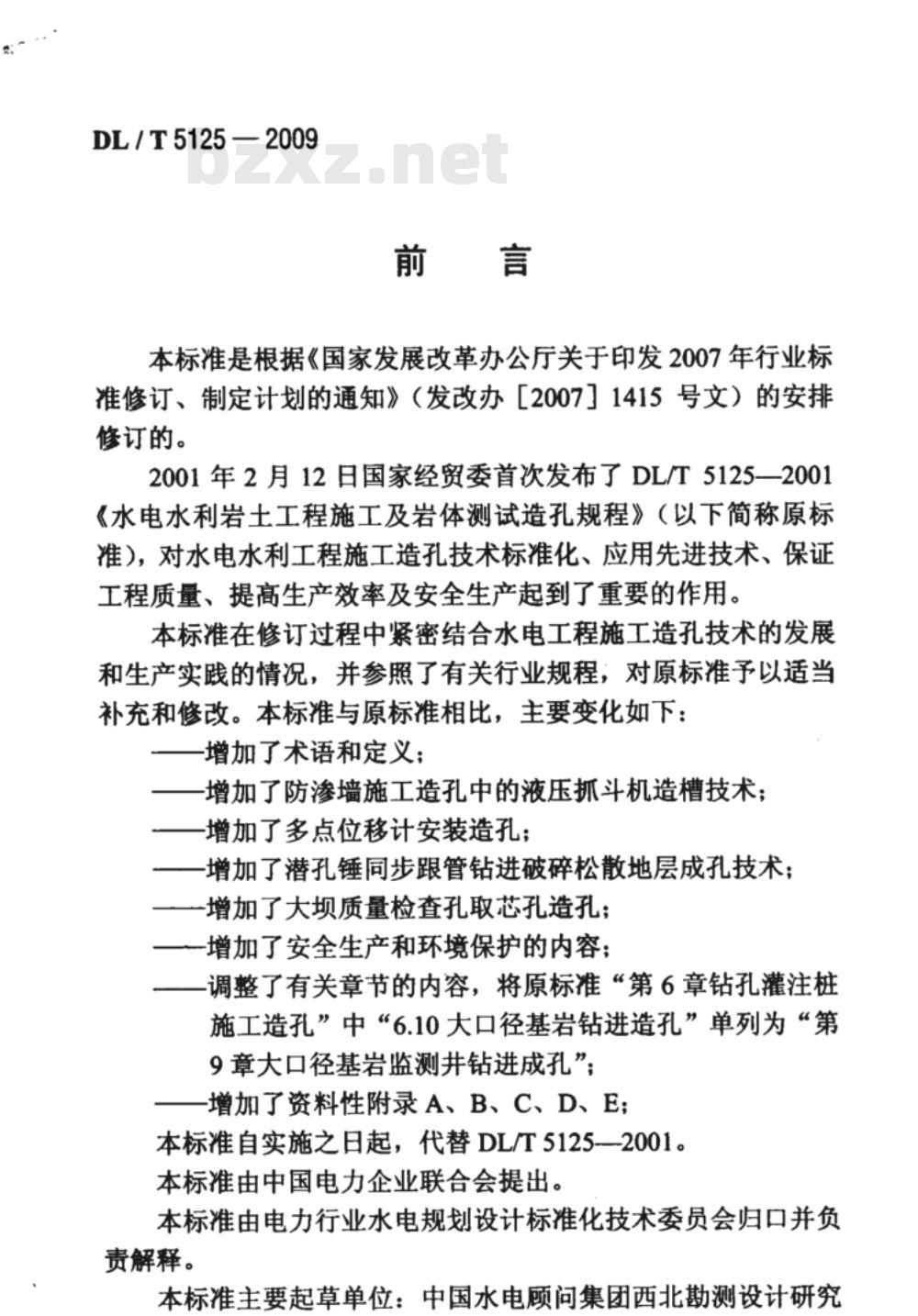

本标准是根据《国家发展改革办公厅关于印发2007年行业标准修订、制定计划的通知》（发改办［2007]1415号文）的安排修订的。
2001年2月12日国家经贸委首次发布了DL/T 5125—2001《水电水利岩土工程施工及岩体测试造孔规程》（以下简称原标准），对水电水利工程施工造孔技术标准化、应用先进技术、保证工程质量、提高生产效率及安全生产起到了重要的作用。本标准在修订过程中紧密结合水电工程施工造孔技术的发展和生产实践的情况，并参照了有关行业规程，对原标准予以适当补充和修改。本标准与原标准相比，主要变化如下：-增加了术语和定义：
-增加了防渗墙施工造孔中的液压抓斗机造槽技术；增加了多点位移计安装造孔：
一增加了潜孔锤同步跟管钻进破碎松散地层成孔技术：一增加了大坝质量检查孔取芯孔造孔；一一增加了安全生产和环境保护的内容：调整了有关章节的内容，将原标准“第6章钻孔灌注栅施工造孔”中“6.10大口径基岩钻进造孔”单列为“第9章大口径基岩监测并钻进成孔”；增加了资料性附录A、B、C、D、E：本标准自实施之日起，代替DL/T5125一2001。本标准由中国电力企业联合会提出。本标准由电力行业水电规划设计标准化技术委员会归口并负责解释。
本标准主要起草单位：中国水电顾问集团西北勘测设计研究V
院、西北水利水电工程有限责任公司。DL/T5125--2009
本标准参加起草单位：中国水电顾问集团成都勘测设计研究院、四川准达岩土工程公司。
本标准主要起草人：赵翔、王志硕、王晓岚、董定安、段文玉、完颜柏龄、杨俊志、孔令贵、毛会斌、冯杨文、胡向阳、黄文湘、曹永强。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761）。1范围
DL/T5125-2009
本标准规定了水电水利岩土工程施工及岩体测试造孔的工作内容、技术要求、操作方法、安全生产和环境保护等。本标准适用于水电水利工程建筑物与其他建筑物基础处理、基础变形监测、岩体原位测试、岩土体边坡治理、地基灌浆和注浆等工程施工的造孔工作。
DL/T5125—2009
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB50287水利水电工程地质勘察规范DL/T 5013
DL/T5050
DL/T 5083
DL/T 5148
DL/T 5169
DL/T 5199
DL/T 5200
DL/T 5331
DL/T 5368
水电水利工程钻探规程
水电水利工程坑探规程
水电水利工程预应力锚索施工规范水工建筑物水泥灌浆施工技术规范水工混凝土钢筋施工规范
水电水利工程混凝土防渗墙施工规范水电水利工程高压喷射灌浆技术规范水电水利工程钻孔压水试验规程水电水利工程岩石试验规程
3术语和定义　
下列术语和定义适用于本标准。3.0.1
造孔drilling hole
DL / T 5125 -- 2009
采用钻头或其他辅助手段钻入地层形成柱状圆孔。3.0.2
倒垂孔rewersed pendulum hole用于安装坝体位移观测垂线的垂直钻孔，垂线下端固定在钻孔底部，观测仪器安装在孔口，使其成为一条顶端自由的铅垂基准线进行位移观测的钻孔。
孔壁应力测试造孔 boring for stress measurement on thehole wall
采用金刚石钻头钻进成孔，直接在钻孔中安装三向应变计，利用套钻应力解除法监测孔壁岩体应力的钻孔。3.0.4
孔底应力测试造孔 boring for stress measurement on thehole bottom
采用金刚石钻头钻进成孔，直接在钻孔中安装“门塞”应变计，利用孔底应力解除法，监测孔底岩体应力的钻孔。3.0.5
造孔设备drilling equipment
造孔施工所使用的地面设备的总称。3.0.6
造孔工艺drilling technology
造孔过程中所采用的各种技术方法、措施以及施工工艺过程。3
DL / T 5125—2009
钻孔顶角
vertex angal
钻孔轴线上某点沿轴线延伸方向的切线与铅垂线之间的夹角。
钻孔倾角dip angle
钻孔轴线上某点沿轴线延伸方向的切线与其水平投影间的夹角。
钻孔方位角 azimuth angle
在水平面上，自正北向开始，沿顺时针方向与钻孔轴线水平投影上某点的切线之间的夹角。3.0.10
钢丝绳冲击钻进wire-line percussive drilling利用钢丝绳连接钻具，借助钻具重量，在一定的冲程高度内周期性地冲击孔底破碎岩石的钻进方法。3.0.11
冲击反循环钻进percussive reverse circulation drilling在采用冲击钻进时，携带岩屑的冲洗介质由钻头和排渣管内管返回地面的钻进方法。
冲抓锥钻进 churn and grabbing drilling利用锥形抓斗，借助抓斗张开闭合机构，在一定的冲程高度内周期性地张开放到孔底，收拢抓取孔底岩样的钻进方法。3.0.13
泵吸反循环回转钻进suction pump reverse circulationdrilling
利用泵的抽吸力和大气压力，使钻杆内部液体上升的反循环，钻进方法。
DL/T5125-2009
气举反循环钻进airlift reversecirculation drilling压缩空气在一定深度的钻杆内孔与冲洗液混合，利用钻杆内外液体密度差进行反循环的钻进方法。3.0.15
潜水电钻钻进bit submerged drilling依靠孔底动力驱动转动钻头，潜入水下破碎孔底岩石的钻进方法。
augerdrilling
螺旋钻钻进
利用螺旋钻具破碎岩石，输送岩样的钻进方法。3.0.17
潜孔锤钻进 down the hole hammer drilling利用高压水或压缩空气作为动力源，驱动孔底冲击器的钻进方法。
桩孔扩底钻进hole bottom reaming drilling在桩孔钻进至设计深度后，采用扩底钻头，切削孔底上部孔，壁，扩大钻孔直径的钻进方法。3.0.19
大口径钻进large well drilling钻孔直径大于600mm的钻孔的钻进方法。3.0.20
大口径取芯钻进 sampling in large well drilling钻进中只破碎井筒的部分岩石，形成一个环形槽，中间留一岩芯柱，取出岩芯柱的钻进方法。3.0.21
大口径全断面钻进full setion drilling in large well将井筒岩石全部破碎并将破碎的岩渣排出，形成钻井的钻进5
