【电力行业标准(DL)】 电压监测仪使用技术条件

ICS29.120
备案号：26319-2009
中华人民共和国电力行业标准
DL/T500—2009
代替DL/T500—1992
电压监测仪使用技术条件
Specification of voltage monitor for order2009-07-22发布
中华人民共和国国家能源局
2009-12-01实施
155083.2205

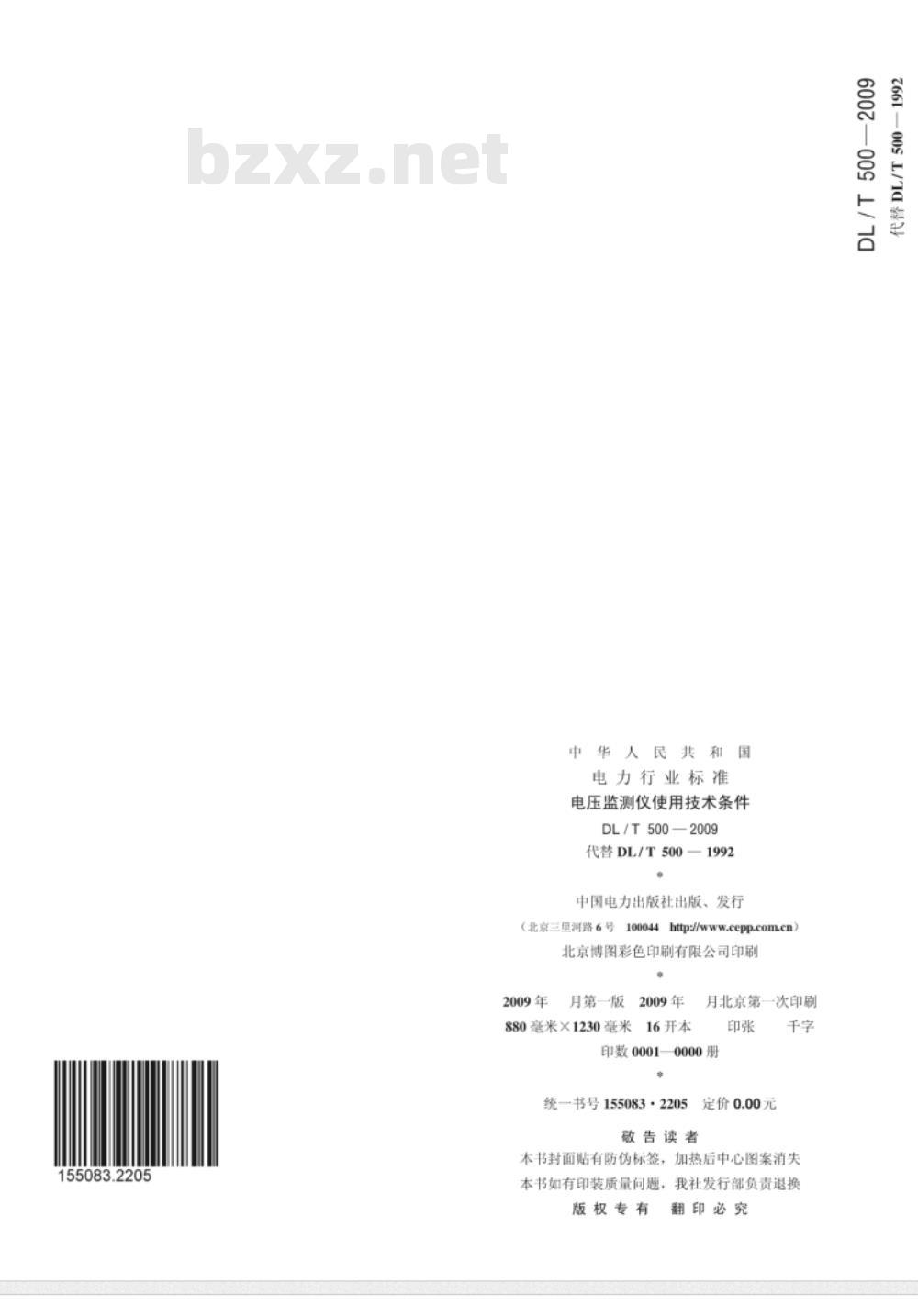

中华人民共和国
电力行业标准
电压监测仪使用技术条件
DL/T500—2009
代替DL/T500—1992
中国电力出版社出版、发行
（北京三里河路6号100044http:www.cepp.com.cn）北京博图彩色印刷有限公司印刷2009年
月第一版
880毫米×1230毫米
2009年
16开本
月北京第一次印刷
印数0001—0000册
统一书号155083·2205
敬告读者
定价0.00元
本书封面贴有防伪标签，加热后中心图案消失本书如有印装质量问题，我社发行部负责退换版权专有
翻印必究
6002000
范围·
引用标准
术语和定义
试验方法
质量评定程序
标志、包装、运输、贮存
DL/T500—2009
DL/T500
0—2009

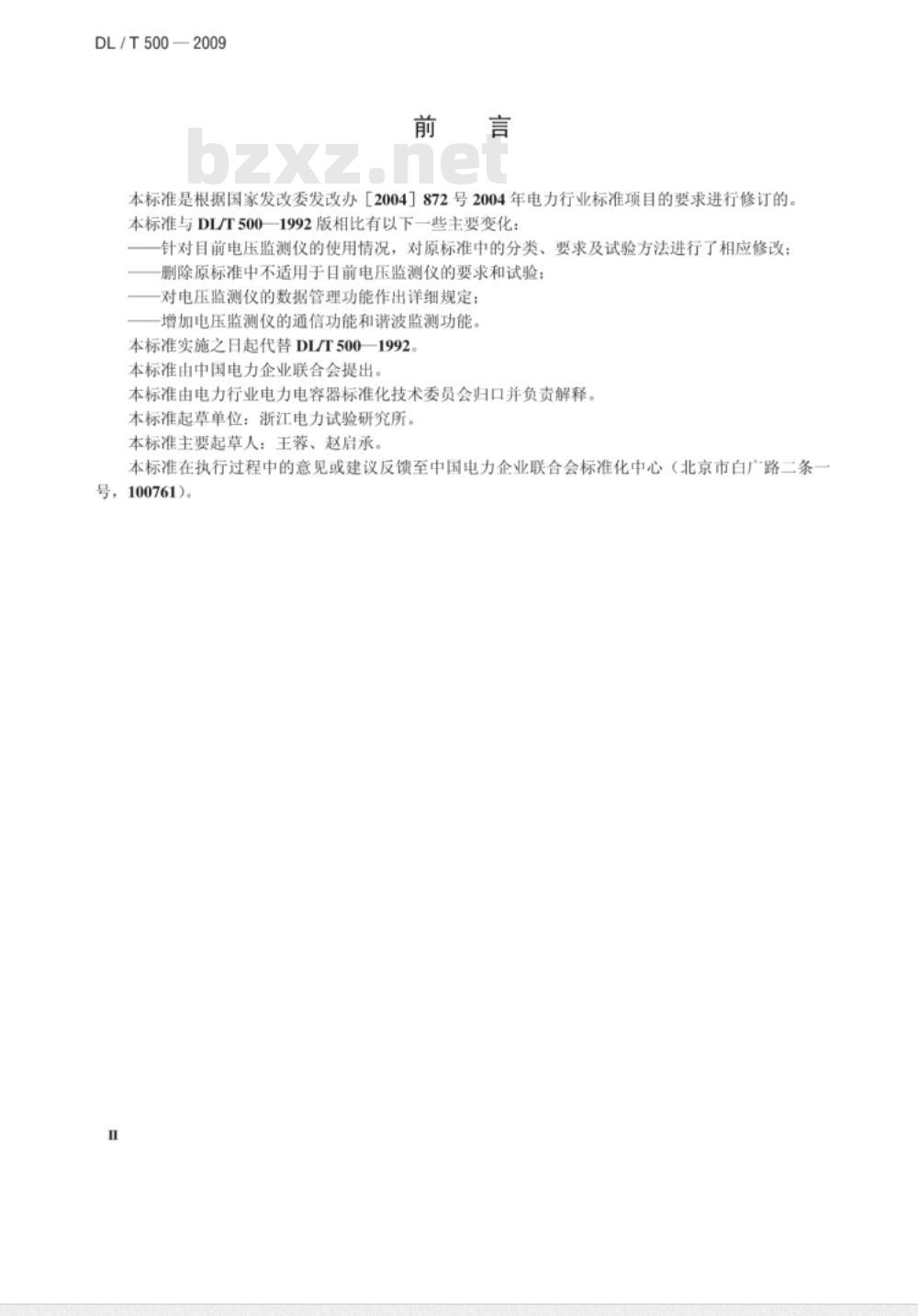

本标准是根据国家发改委发改办［20041872号2004年电力行业标准项目的要求进行修订的本标准与DL/T500一1992版相比有以下一些主要变化：针对目前电压监测仪的使用情况，对原标准中的分类、要求及试验方法进行了相应修改：删除原标准中不适用于目前电压监测仪的要求和试验：对电压监测仪的数据管理功能作出详细规定：增加电压监测仪的通信功能和谐波监测功能。本标准实施之日起代替DL/T500—1992。本标准由中国电力企业联合会提出。本标准由电力行业电力电容器标准化技术委员会归口并负责解释。本标准起草单位：浙江电力试验研究所。本标准主要起草人：王蓉、赵启承。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条号，100761)。

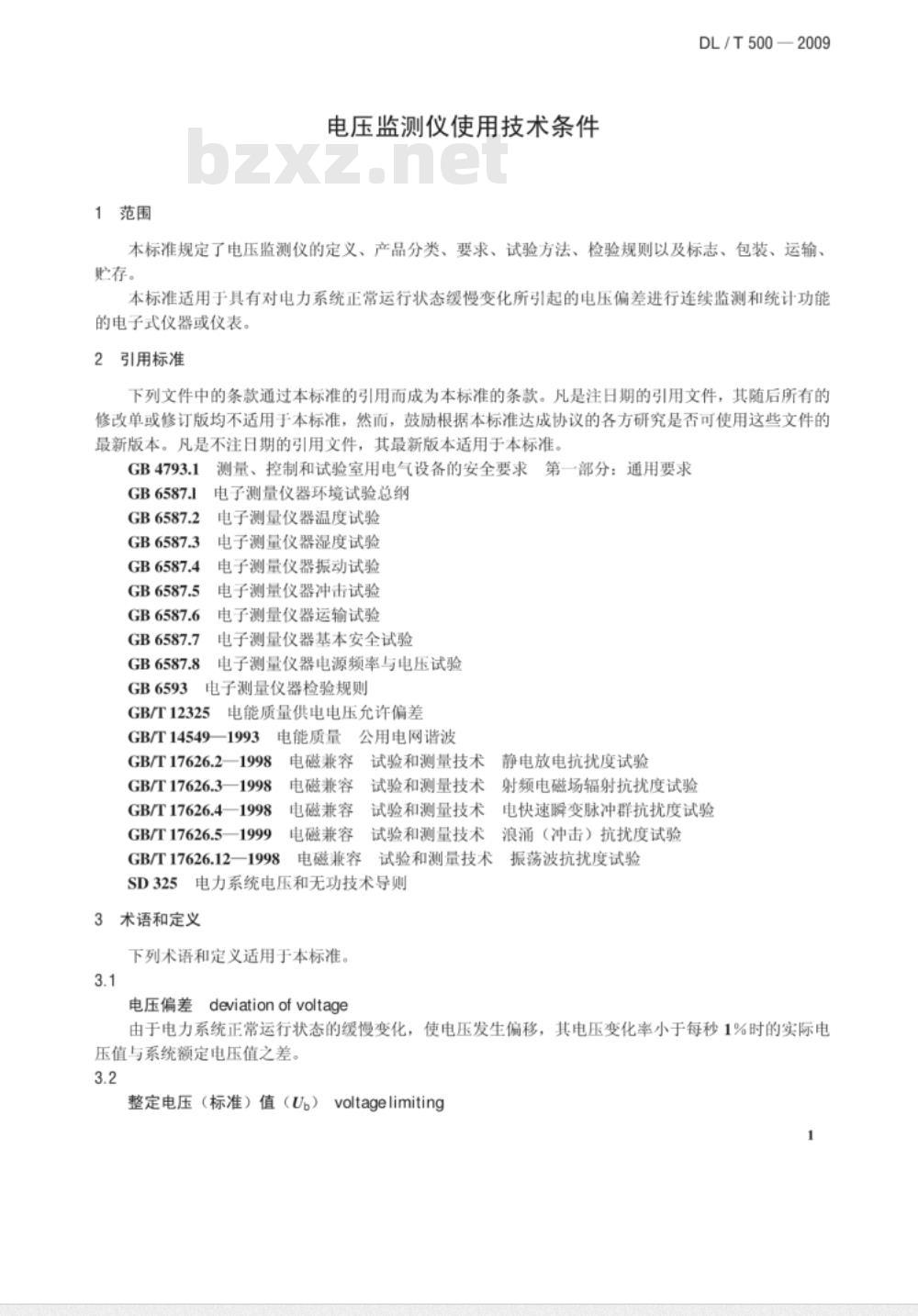

1范围
电压监测仪使用技术条件
DL/T500—2009
本标准规定了电压监测仪的定义、产品分类、要求、试验方法、检验规则以及标志、包装、运输、贮存。
本标准适用于具有对电力系统正常运行状态缓慢变化所引起的电压偏差进行连续监测和统计功能的电子式仪器或仪表。
引用标准
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4793.1
GB 6587.2
GB 6587.7
GB 6587.8
GB6593
测量、控制和试验室用电气设备的安全要求第一部分：通用要求电子测量仪器环境试验总纲
电子测量仪器温度试验
电子测量仪器湿度试验
电子测量仪器振动试验
电子测量仪器冲击试验
电子测量仪器运输试验
电子测量仪器基本安全试验
电子测量仪器电源频率与电压试验电子测量仪器检验规则
GB/T12325
电能质量供电电压允许偏差
GB/T14549
GB/T17626.2-
GB/T17626.3—1998
GB/T17626.4—1998
GB/T17626.5—1999
电能质量
公用电网谐波
电磁兼容
电磁兼容
电磁兼容
电磁兼容
GB/T17626.12—1998
电磁兼容
试验和测量技术
静电放电抗扰度试验
试验和测量技术
试验和测量技术
试验和测量技术
射频电磁场辐射抗扰度试验
电快速瞬变脉冲群抗扰度试验
浪涌（冲击）抗扰度试验
试验和测量技术
电力系统电压和无功技术导则
3术语和定义
下列术语和定义适用于本标准。3.1
电压偏差deviationofvoltage
振荡波抗扰度试验
由于电力系统正常运行状态的缓慢变化，使电压发生偏移，其电压变化率小于每秒1%时的实际电压值与系统额定电压值之差。
整定电压（标准）值（Up）voltagelimiting1
DL/T500—2009
在电力系统的电压监测点或各电压等级的用户受电端的电压监测点装设的电压监测仪（以下简称监测仪)，其整定电压值即为按GB/T12325和SD325规定的电压允许偏差的上限电压标准值与下限电压标准值。
起动电压（U）1
theexactvoltagewhenexceedinglimit刚好驱动监测仪超限计，并使相应的超限指示器稳定显示时的被监测电压值。3.4
整定电压值基本误差（rz）
error of voltagelimiting
在正常使用条件下，监测仪上、下限整定电压的起动电压U。和相应的整定电压（标准）值U之差与整定电压（标准）U值的比值（以百分数表示）U。-U×100%
被监测的额定电压（U,）ratedvoltageofsignal被监测的额定电压即被监测系统的额定电压，其值为3、6、10、35、63、110、220、330、380、500kV等。
工作电源额定电压（U。）ratedvoltageofpower监测仪的工作电源的额定电压值，其值为100、220、380V等。3.7
综合测量误差（r。）
errorof statistical votage
在正带使用条件下，被测量的综合测量值Cx（如电压合格率、电压超上限率、电压超下限率），对应于被测量的预置值C的相对误差（以百分数表示）C,-C100%
电压合格率rateofvoltage
实际运行电压在允许电压偏差范围内累计运行时间与对应的总运行统计时间之比的百分值。电压监测统计的时间单位为“min”。电压合格率的计算公式为电压合格率（%）：
注：电压监测总时间为实际总供电时间。3.9
error of internal dlock
时钟误差
电压超限时间
电压监测总时间
在规定的时间间隔内，以时间指示偏差表示的增量或减量。3.10
失电保护时间
continuedworkingtimewhenpowercuttingx100%
当监测仪失去工作电源后，其备用电源能保证监测仪保留所记忆的数据，且能继续走时的规定时间。4要求
4.1分类与命名
4.1.1产品分类
按安装方式分类
挂装式；
槽装式。
按被监测的额定电压分类
3kV及以上；
监测仪的采样电压取自电网电压互感器的二次电压，其额定值均为100V.b)
注：用于220V单相供电系统。
380V。
V三相供电系统监测三相电压平均合格率。用于380V
按使用条件分类
户内型；
户外型。
型号命名
使用条件
监测路数
安装方式
被监测的额定电压
产品序列号
统计式
电压监测仪
DL/T500—2009
户内型
户外型
挂装式
槽装式
注：型号只适用于对单一电压监测功能的仪表的命名，其他带有电压监测功能的仪表可不按此型号命名。4.2
使用条件
正常工作大气条件
环境温度：0℃～40℃（户内型）：-10℃～50℃（户外型）。相对湿度：40℃（20～90）%RH（户内型）；50℃（5～90）%RH（户外型）。大气压力：79.5kPa106.0kPa（海拔2000m及以下）：监测仪的工作电源在表1规定的条件下应正常工作。表1
工作电源额定电压（U.）
工作电压允许偏差
工作电源频率
工作电源波形
周围环境要求
监测仪的工作电源要求
Ur（1±20%）
50Hz（1±5%）
电压正弦波形总畸变率≤5%
DL/T500—2009
允许的振动强度：振动频率≤55Hz，振动幅值（峰值）0.19mm；允许的冲击强度：加速度294m/s2，冲击波形为半个正弦波：允许的电磁场强度：场强10V/m，频率80MHz～1000MHz不允许有腐蚀金属和破坏绝缘的气体及导电介质存在，不得含有爆炸危险的介质，不允许有严重的莓菌存在。
注：当需要将监测仪安装在不符合4.2规定的使用条件下使用时，购买方应与制造厂协商。4.3外观
4.3.1监测仪的面板应整洁美观，字迹应清楚醒目，各显示器件及调整器件应安装得当。4.3.2监测仪的外表面应光洁而无明显的机械损伤和涂覆层剥落等现象。部件应安装正确，牢固可靠，操作灵活，各紧固部位无松动。塑料件无气泡、变形等缺陷。4.4安全要求
基本安全要求
绝缘电阻在正常使用条件下不得低于5MQ2；介电强度：在正常使用条件下，监测仪被试部位应能承受表2规定的试验要求，且无击穿与闪络现象发生：
泄漏电流不超过0.4mA（交流有效值）。表2
工作电源额定电压（V）
安全要求
监测仪的介电强度
工频试验电压（V）
监测仪上的标记应符合GB4793.1的有关规定：a）
试验时间（min）
监测仪在极限温度下，应能保持正常工作24h，其主要性能应满足技术要求的有关规定：监测仪的外部结构应符合GB4793.1的有关规定：e）
监测仪发生故障时易变成带电的可触及导电件，应与保护接地端作直接连接，并保证导电良好功能特性
基本功能
监测仪应具有监测电压偏差及统计电压合格率和电压超限率的功能：监测仪对被监测电压采用有效值采样，其采样周期每秒至少1次，并作为预处理值储存。1mina)
作为一个统计单元，取1min内电压预处理值的平均值，作为代表被监测系统即时的实际运行电压；
b）监测仪应具有按月和按日统计的功能，包括电压合格率及合格累计时间、电压超上限率及相应累计时间、电压超下限率及相应累计时间。至少能储存前一月和当月，前一日和当日的记录数据，4.5.2监测仪应能调显实时电压值、当日统计数据、设定的各项参数及日期、时间，并且日期和时间能自动转换。监测仪的实时电压显示值，刷新周期为2s，显示位为4位半。4.5.3监测仪应能预置被监测电压额定值、并按要求整定在被监测电压允许偏差范围内的上限值和下限值及典型日、日期、时间等参数。其整定调节范围应满足被监测的额定电压U（1土10%）的要求。对可预置整定或任意设定的控制键，必须加装闭锁装置或采取加密措施4.5.4监测仪应设置自动恢复系统，恢复时间应小于或等于2s，使其在允许使用条件下，能连续正常工作。
DL/T500—2009
5监测仪或与其配套的管理系统应能按要求对记录的数据进行存储、分类、查询及形成并打印输出各类统计报表。
应能查询指定日的日统计数据、日整点数据，并能形成并打印输出日电压报表；应能查询按自然年月分类汇总统计的各监测点的月统计数据，并能形成并打印输出月报表。4.5.6
监测仪应具有数据传输功能
监测仪应具有RS-232标准串口，1传输协议应至少包含以下内容：a)
读表号：
读电压的整定值（额定电压、上限电压、下限电压）：读电压瞬时值；
读当天的统计数据（电压超下限率、合格率、电压超上限率）)：读电压超限报警信号：
读和设置内部时钟（年、月、日、时、分、秒)；清零。
协议的其他内容可根据用户的需要而定。监测仪一且失去工作电源，其后备工作电源应保证失电保护时间不少于72h。4.5.7
精度要求
在正常使用条件下，监测仪应保证精度要求：a）
应保证监测仪在被监测额定电压U.土20%U范围内，电压测量误差不超过土0.5%（以相对误差表示)；
整定电压值的上限值和下限值基本误差均为r≤土0.5%；其综合测量误差r。≤土0.5%；
监测仪内时钟误差每天不超过土1s或每年不超过土5min。环境试验要求
环境试验要求如表3所列。环境试验结束后，对监测仪进行目测检查，应无锈蚀、裂纹、涂覆层剥落等损伤：文字和标志应清晰：控制机构应灵活：紧固部位应无松动：塑料件应无起泡、开裂、变形：机械构件应无破裂、明显变形；电气部件应无明显位移或脱落。环境试验结束后，按有关项目规定的要求进行性能特性测试，其结果应符合4.4、4.5中的有关规定。表3环境试验要求
温度试验
湿度试验
振动试验（非包装状态）
试验条件
正常使用条件：-5℃～40℃（户内型），-10℃～50℃（户外型）极限条件：-20℃~60℃
存条件：-40℃~70℃
（20~90）RH%（户内型）
正常使用条件：40℃
50℃（5~90）RH%（户外型）
贮存条件：50℃90%RH24h
频率循环范围：5Hz~55Hz5Hz
驱动振动（峰值）：0.19mm
扫频速率：≤1倍频程/min
在共报点上保持时间：10min
在共振点上驱动振幅（峰值）：1.59mm（5Hz≤f≤10Hz）
0.76mm（10Hz0.19mm（25Hz工作状态：非工作状态
报动方向：x、y、Z
DL/T500
0—2009
试验项目
冲击试验
倾斜跌落试验
运输试验
电源电压与频率试验
功耗要求
表3（续）
加速度：294m/s*
脉冲持续时间：11土1ms
试验条件
脉冲次数：6个面，每面三次（共18次）工作状态：非工作状态
波形：半个正弦波
跌落高度或角度：100mm或45
跌落次数：以底面4个边为轴各跌落1次（共4次）工作状态：非工作状态
振动频率：5、10、20、30Hz
加速度：9.8±2.5m/s2
振动时间：每个频点30min
振动方法：垂直固定
自由跌落：80cm
50±IHz，0.8U,与1.2Ug，
电压试验：5
精度试验
电压正弦波形总畸变率5%，精度试验U±2%，47.5Hz与52.5Hz，精度试验频率试验：
在正常使用条件下，监测仪自身的功率损耗应小于或等于3W，且可安装在电压互感器的二次侧。对功率损耗大于3W的监测仪，应使用外接电源。4.9
电磁兼容性能要求
静电放电抗扰性能
监测仪在正常工作状态下，应能承受GB/T17626.2中规定的试验等级为3级的静电放电干扰在整个试验期间，允许监测仪有暂时的显示错误，但能自行恢复，并不影响电压统计值，统计值误差r≤±0.5%。
4.9.2电磁场辐射抗扰性能
监测仪在正常工作状态下，应能承受GB/T17626.3中规定的试验等级为3级的电磁场辐射干扰。在整个试验期间，允许监测仪有暂时的显示错误，但能自行恢复，并不影响电压统计值，统计值误差r≤±0.5%。此内容来自标准下载网
4.9.3快速瞬变脉冲群抗扰性能
监测仪在正常工作状态下，应能承受GB/T17626.4中规定的试验等级为3级的电快速瞬变脉冲群干扰。在整个试验期间，允许监测仪有暂时的显示错误，但能自行恢复，并不影响电压统计值，统计值误差≤±0.5%。
4.9.4浪涌（冲击）抗扰性能
监测仪在正常工作状态下，应能承受GB/T17626.5中规定的试验等级为3级的浪涌（冲击）干扰。在整个试验期间，允许监测仪有暂时的显示错误，但能自行恢复，并不影响电压统计值，统计值误差r≤±0.5%。
4.9.5高频阻尼振荡波抗扰性能
监测仪在正常工作状态下，应能承受GB/T17626.12中规定的试验等级为3级的阻尼振荡波干扰。在整个试验期间，允许监测仪有暂时的显示错误，但能自行恢复，并不影响电压统计值，统计值误差re≤±0.5%。
5试验方法
外观检查
DL/T500—2009
监测仪处于非工作状态，用目测法结合操作进行检查，其结果应符合4.3的规定，5.2安全试验
5.2.1基本安全试验
5.2.1.1绝缘电阻测量
监测仪处于非工作状态，电源开关置于接通位置，用500V兆欧表测量电源进线对外壳及地的绝缘电阻，其值应符合4.4.1a）的规定（试验时，与受试部位并联的电阻器和其他元件可以开路）；5.2.1.2介质强度试验
按GB6587.7的有关规定执行，其结果应符合4.4.1b）的规定。3泄漏电流试验
按GB6587.7的有关规定执行，其结果应符合4.4.1c）的规定。5.2.2安全试验
导电性能检查：测量可触及导电体与保护接地端子间连线的电阻值，试验电流应为25A，两端a)
的电压应不超过12.5V，此时相应电阻值应不大于0.52：故障条件试验（着重考核变压器）：在监测仪内将变压器的次级绕组作模拟短路试验，直至保b)
护熔丝熔断，试验时不应有电击明火和有害气体泄放（试验时，直接接在任何次级绕组的限流阻抗仍然保持工作。
5.3功能特性检查
在正常使用条件下，监测仪的试验接线按图1连接。试验可在允许温度的上、下限及常温下分别进行。
交能试验电藏
5.3.1基本功能检验
被监测电源
受试监测仪
工作电源
监测仪功能特性试验接线
交流试驶电源
分别设定所需的被监测的额定电压，整定电压上、下限值及被监测电压的变化范围，调节输出电压，使其在设定范围内波动。当监测时间大于1min后，可调显累计时间内的电压合格率、电压超上限率、电压超下限率及相应时间等改变输入信号的大小，在未满下一个1min前，则输出的各项统计值不变，满1min后各项统计值随之改变。数据管理功能试验（在后台管理软件上进行）5.3.2
a）置入需要查询的监测数据的年、月，可查看某监测点在该月的每日的各项统计数据、整点数据，并打印输出日报；
置入需要查询的监测数据的年、月，可查看该月分类汇总统计的各监测点的各项统计数据，并b）
打印输出月报。
3停电试验
被监测电压信号消失时，监测仪应立即停止统计工作，内部时钟继续运行，在后续的统计值计a
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
