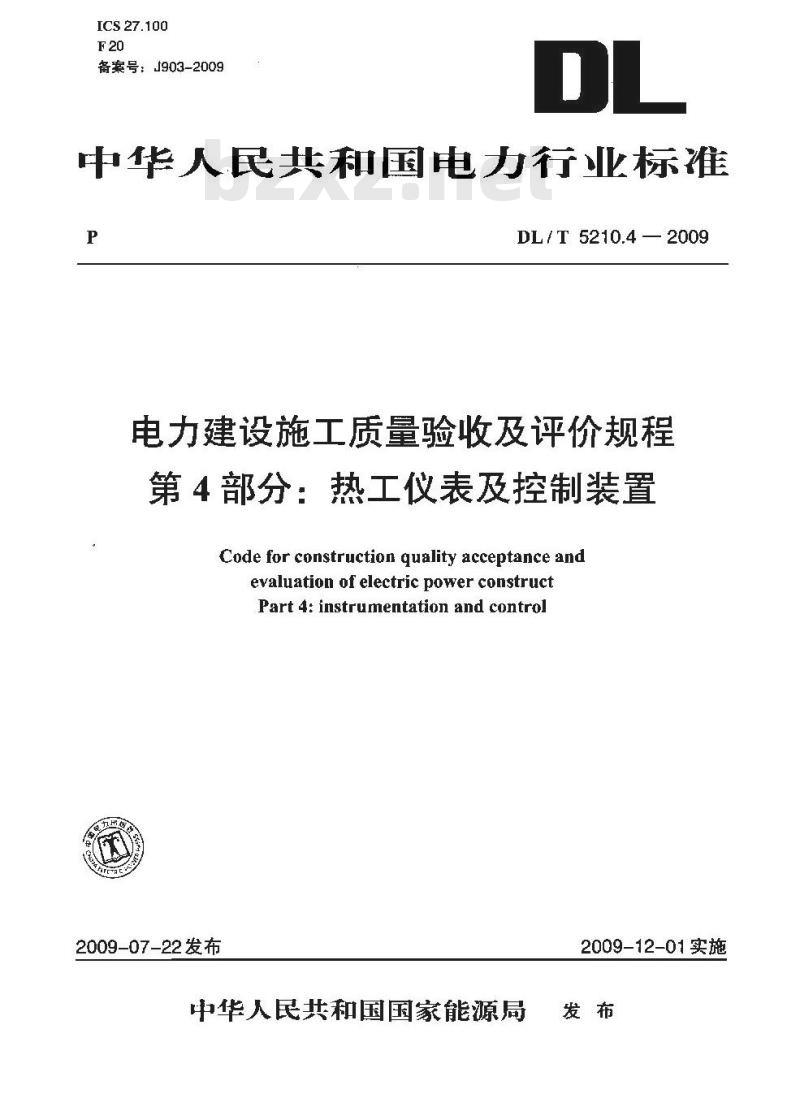

【电力行业标准(DL)】 电力建设施工质量验收及评价规程 第4部分：热工仪表及控制装置

ICS 27.100
备案号：J903-2009
中华人民共和国电力行业标准
DL/T 5210.4—2009
电力建设施工质量验收及评价规程第4部分：热工仪表及控制装置
Code for construction guality acceptance andevaluation of electric power constructPart 4: instrumentation and control2009-07-22发布
中华人民共和国国家能源局
2009-12-01实施

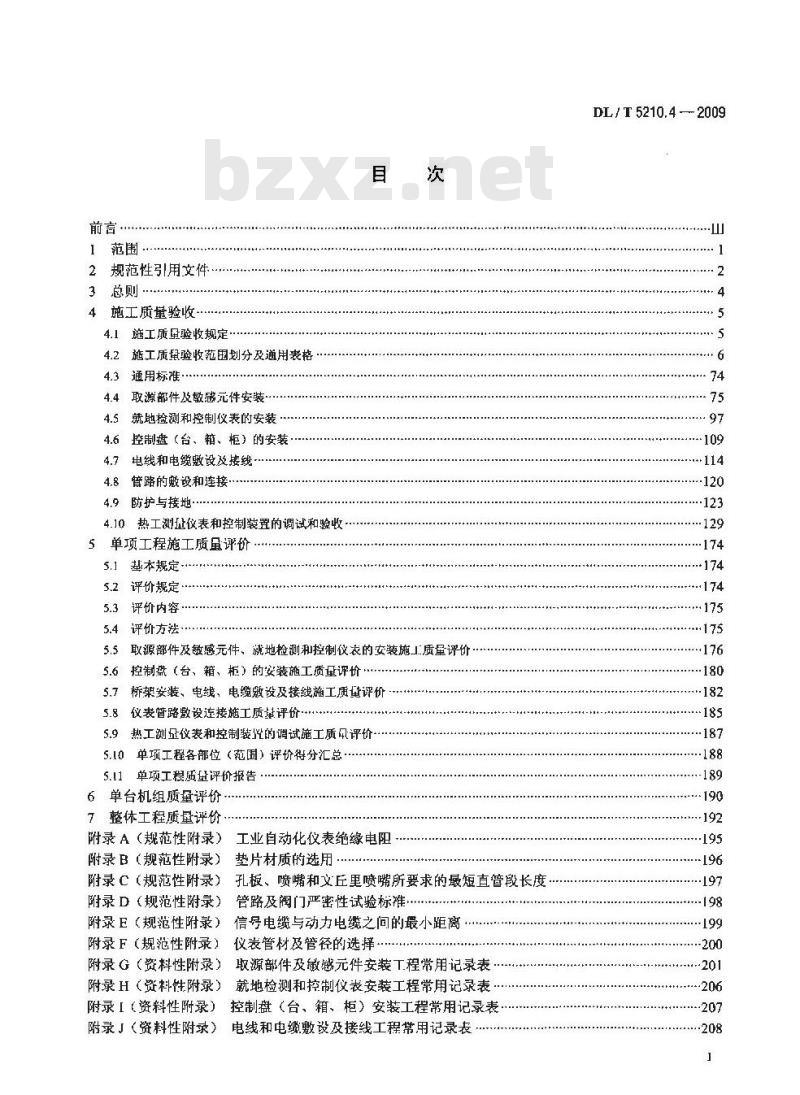

1范围
2规范性引用文件
3总则
施工质量验收
4.1施工质量验收规定
4.2施工质量验收范围划分及通用表格4.3通用标准··
取源部件及敏感元件安装
4.5就地捡测和控制仪表的安装…4.6控制盘（台、箱、柜）的安装4.7电线和电缆数设及接线….
4.8管路的瞰设和连接·
4.9防护与接地
4.10热工测批仪表和控制装置的调试和验收5单项工程施工质量评价
基本规定
5.2评价规定
5.3评价内容…
5.4评价方法
5.5取源部件及敏感元件、就地检测和控制仪表的安装施工质量评价5.6控制盘（台、箱、柜）的安装施工质量评价5.7桥架安装、电线、电缆嫩设及接线施工质量评价5.8仪表管路数设连接施工质量评价5.9热工测立仪表和控制装控的调试施工质虫评价5.10单项工程各部位（范围）评价待分汇总·5.!1单项工程质量评价报告
6单台机组质量评价
7整体工程质量评价
附录A（规范性附录）
附录B（规范性附录）
工业自动化仪表绝缘电阳
垫片材质的选用
附录C（规范性附录）
孔板、喷嘴和文丘里喷嘴所要求的最短直管段长度附录D（规范性附录）
附录E（规范性附录）
附录F（规范性附录）
附录G（资料性附录）
附聚H（资料性附录）
附录I（资料性附录）
附录J（资料性附录）
管路及阀门严密性试验标
信号电缆与动力电缆之问的最小距离仪表管材及管径的选择.
取源部件及敏感元件安装工程常用记录表就地检测和控制仪表安装工程常用记录表控制盘（台、箱、柜）安装工程常用记录表电线和电缆敷设及接线工程常用记录表.DL / T 5210.4 -- 2009
...123
DL/T5210.4—2009

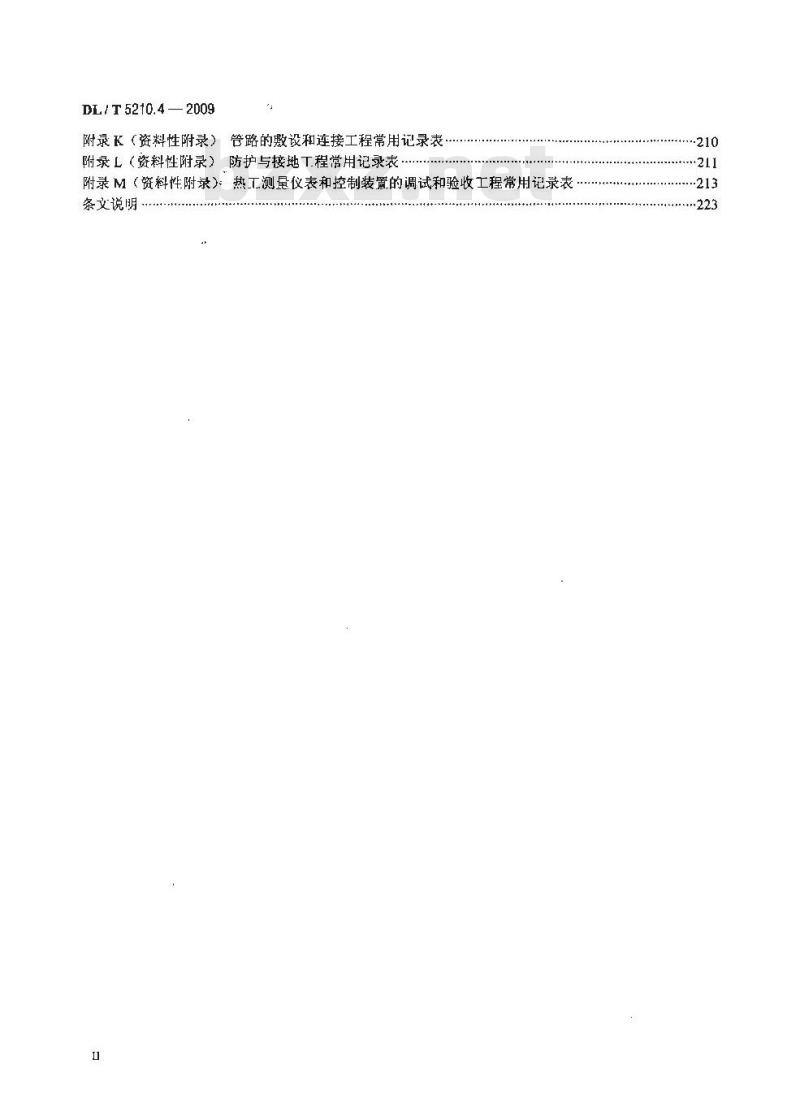

附录K（资料性附录）管路的敷设和连接工程常用记录表附录L（资料性附录）防护与接地工程常用记录表附录M（资料性附录）。热工测量仪表和控制装置的调试和验收工程常用记录表条文说明

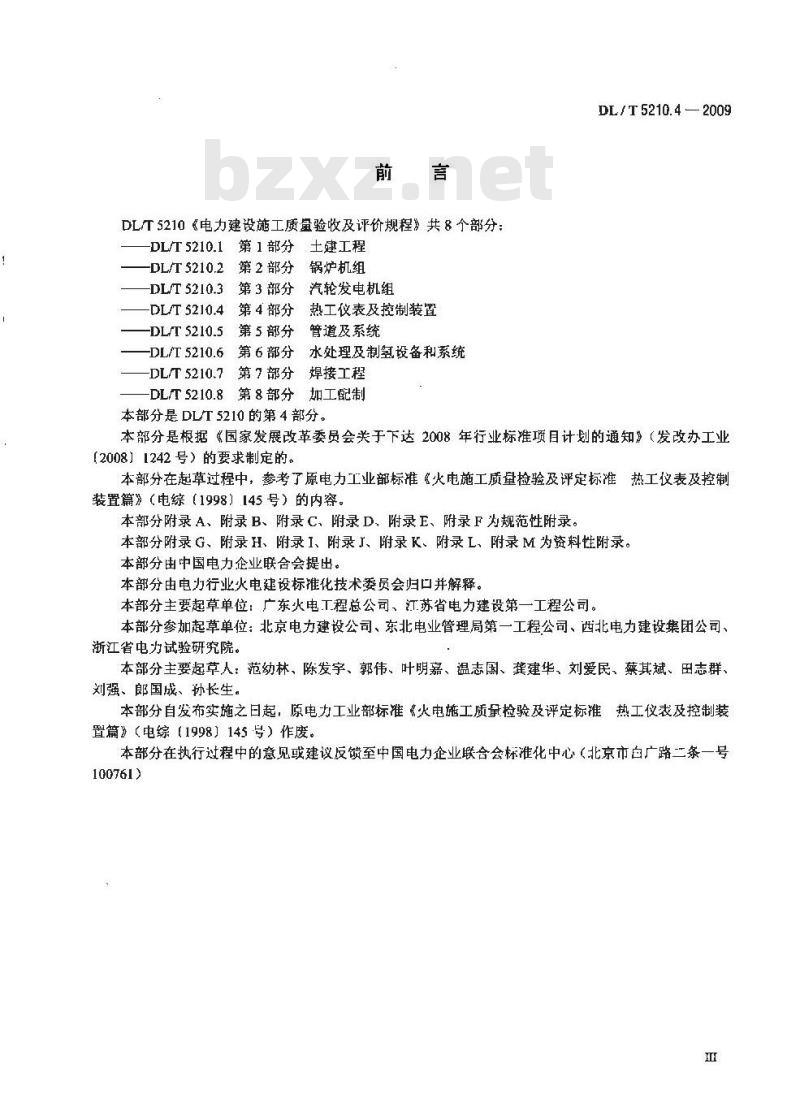

DL/T5210《电力建设施工质量验收及评价规程共8个部分：-DL/T 5210.1
DL/T$210.2
DL/T5210.3
DL/T 5210.4
DL/T5210.5
DL/T 5210.6
第1部分　土建工程　
第2部分
第3部分
锅炉机组
汽轮发电机组
第4部分
热工仪表及控制装置
第5部分
第6部分
DL/T 5210.7
第7部分
管道及系统
水处理及制氢设备和系统
焊接工程
DL/T 5210.8第8部分加工配制
本部分是DLT5210的第4部分。
DL / T 5210.4 — 2009
本部分是根据《国家发展改革委员会关于下达2008年行业标准项目计划的通知》（发改办工业【2008】[242号）的要求制定的。本部分在起草过程中，参考了原电力工业部标准火电施工质量检验及评定标准热工仪表及控制装置篇》（电综（1998】【45号）的内容。本部分附录 A、附录 B、附录 C、附录 D、附录 E、附录 F 为规范性附录。本部分附录 G、附录H、附录 I、附录J、附录 K、附录 L、附录 M为资料性附录。本部分由中国电力企业联合会提出。本部分由电为行业火电建设标准化技术委员会归口并解释。本部分主要起草单位：广东火电工程总公司、江苏省电力建设第一工程公司。本部分参加起草单位：北京电力建设公司、东北电业管理局第一工程公司、西北电力建设集团公司、浙江省电力试验研究院。
本部分主要起草人：范幼林、陈发宇、郭伟、叶明嘉、温志国、龚建华、刘爱民、蔡其斌、田志群、刘强、郎国成、孙长生。
本部分自发布实施之日起，原电力工业部标准《火电施工质量检验及评定标准热工仪表及控制装置篇》（电综（1998）145号）作废。本部分在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市自广路二条一号100761
DL / T 5210.4 — 2009

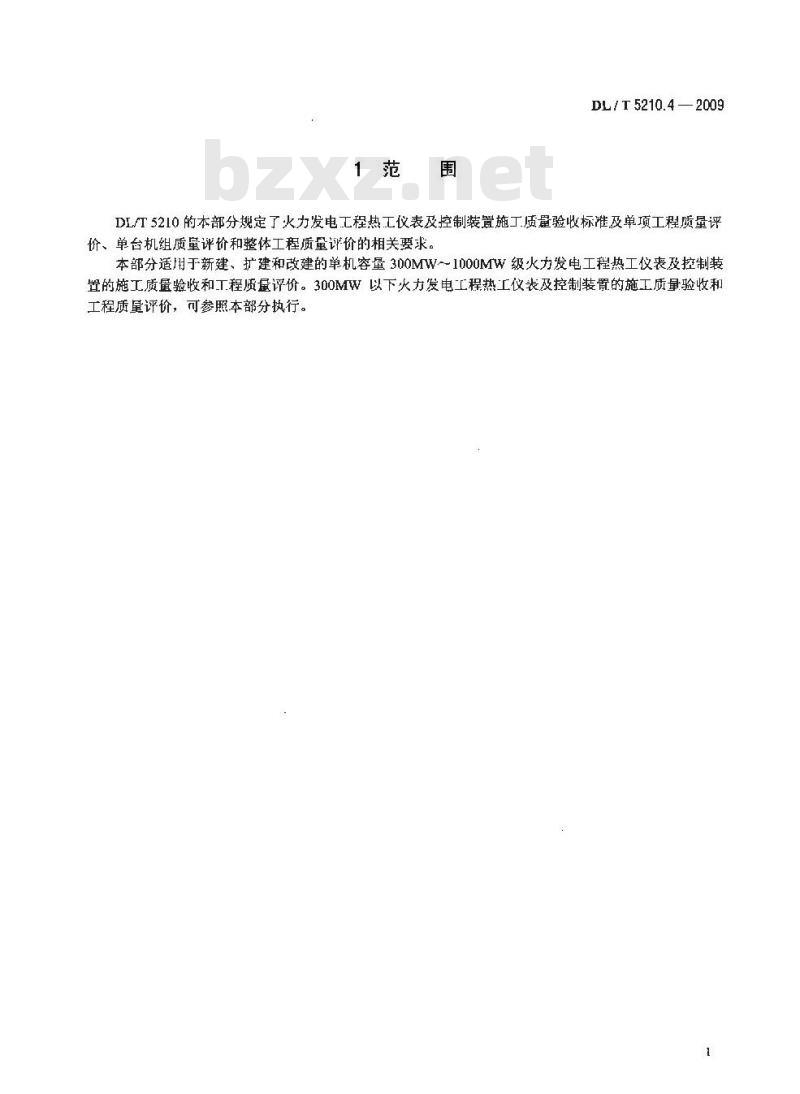

DL/T5210的本部分规定了火力发电工程热工仪表及控制装置施工质量验收标准及单项工程质量评价、单台机组质量评价和整体工程质量评价的相关要求，本部分适用于新建、扩建和改建的单机容量300MW～1000MW级火力发电工程热工仪表及控制装置的施工质量验收和工程质量评价。300MW以下火力发电工程热工仪表及控制装置的施工质量验收和工程质量评价，可参照本部分执行。DL/T 5210.4—2009
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB2624.1一2006安装在圆形截面管道中的差压装置测量满管流体流量第1部分：--般原理和要求
GB/T2624.2一2006安装在圆形截面管道中的差压装置测量满管流体流量第2部分：孔板G日门2624.3一2006安装在圆形截面管道中的差压装置测童满管流体流量第3部分：喷嘴和文片里喷嘴
GB/T2624.4一2006安装在圆形截面管道中的差压装置测量满管流体流量第4部分：文丘里管
GBT2887电子计算机场地通用规范GB/T3733.1卡套式管接头
GB4830工业自动化仪表气源压力范围和质量GB/T5625~5653扩口式管接头
GB/T8624建筑材料燃烧性能分级方法GB/T9261—1999电容式物位计
GB/T12666电线电缆燃烧试验方法GB/T13399—1992汽轮机安全监视装置技术条件GB/T13969—1992浮筒式液位仪表GB/T15414—1994炉用高温电视系统总技术条件GB/T15415—1994炉用高温电视系统测量方法GB/T 15479—1995
工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法GB/T50166火灾自动报警系统施工及验收规范GB50168一2006电气装置安装工程电缆线路施工及验收规范GB50257电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GBT50375-2006建筑工程施工质景评价标准DL/T641—2005电站阀门电动执行机构DL/T665水汽集中取样分析装置验收标准DL/T677—1999火力发电厂在线工业化学仪表检验规程DL/T8552004电力基本建设火电设备维护保管规程DL/T8692004火力发电厂焊接技术规程DL5009.1电力建设安全工作规程（火力发电厂部分）DL5011—1992电力建设施工及验收技术规范（汽轮机机组篇）DL5027电力设备典型消防规程
DLT5035火力发电厂采暖通风与空气调节设计技术规定DLT5047—1995电力建设施工及验收技术规范（锅炉机组篇）DL5053火力发电厂劳动安全和工业卫生设计规程DL/T5190.5—2004电力建设施工及验收技术规范第5部分：热工自动化CECS31钢制电缆桥架工程设计规范CECS81工业计算机监控系统抗干扰技术规范2
CECS87可挠金属电线保护管配线工程技术规范工业过程测量记录仪检定规程
JJG74—2005
JG535--2004氧化锆氧分析器检定规程JJG617—1996
数字温度指示调节仪检定规程
DL/T5210.4—2009
DL / T 5210.4 — 2009
3.0.1为了加强电力建设工程质量管理，提高施工质量水平，统一火力发电工程施工质最验收标雅及工程质最量评价的相关要求，特制定本标雅。3.0.2火力发电工程施工质量验收应分别按检验批、分项、分部及单位工程进行。施工质量验收只设“合格”质量等级，当出现不符合时按4.1.12的规定执行。3.0.3有创建优质工程目标的项目应进行工程质量评价。3.0.4工程质量评价应按单项工程、单台机组和整体工程三个阶段进行。3.0.5单项工程施工质景评价应在所含全部单位工程施工质量验收合格，工程技术文件收集、整理完毕后进行，应包括168h满负荷试运前的全部工作内容。3.0.6单台机组质量评价应在该机组全部单项工程质量评价及机组168h满负荷试运完成且配套的环保工程正常投入运行后进行。公间系统纳入首台机组评价。3.0.7整体工程质量评价应在该工程全部单台机组质量评价，机组性能试验及工程档案评价完成后进行。
4施工质量验收
4.1施工质量验收规定
DL/T5210.4—2009
4.1.1火电工程热工仪表及控制装置安装工程的施工质量应按本部分的规定进行检查、验收，办理验收签证。
4.1.2工程施工质量的检查、验收应由施工单位根据所承扣的工程范围，按第4章的规定编制工程质量验收范围划分表，监理单位进行审核，经建设单位确认后，出施工、监理及建设单位三方签字、盖章批雅执行。有工程总承包或其他项目管理模式的工程项目，施工质量验收范围划分表中“验收单位”栏可由建设单位根据实际情况增加验收单位。“验收单位”栏中设计单位与设备制造单位参加质量验收的项目可由建设单位根据实际情况进行调整。4.1.3对第4章“质量验收范围划分表”所列检验项目与工程实际检验项自不符合的部分可进行增加或删减。增加或删减的项目在质量验收范围表中的工程编号可续编、缺号，但不得变更原编号。4.1.4工程施工质量应由“施工质量验收范围划分表”规定的验收单位进行验收。检验批、分项工程、分部工程的验收，当有监理单位参加时应出监理单位组织，相关单位参加；单位工程的验收应由建设单位组织，相关单位参加：设计单位和制造单位应按“施工质量验收范围划分表”的规定参加相关项目验收。质量验收人员应持有与所验收专业一致的资格证书，资格证书应在有效期内。涉及单位工程、分部工程、分项工程、检验批的质量验收人员的验收权限，应由建设单位组织相关单位确定。
4.1.5各级质检人员进行工程质量检查、验收除应严格执行本部分规定外，尚应按相关的现行国家标准、行业标准、合同约定，设计文件及制造技术文件执行，并应对验收结果负责。4.1.6施工项目必须施工完毕方可进行质量验收。对施工质量进行验收，施工单位应自检合格，且自检记录齐全后，方可报工程监理、建设单位进行质量验收。4.1.7隐蔽T程应在隐蔽前由施工单位通知监理及有关单位进行见证验收，并应形成验收记录及签证。4.1.8单位工程的观感质量应由质检人员通过目测、体验或辅以必要的量测，并根据检验项目的总体情况进行验收签证。
4.1.9工程施工质量的检查、验收应执行第4章中的规定，按检验批、分项工程、分部工程和单位工程进行：一个单位T程由多个施工单位分段施工时，可设子单位丁程。子单位工程编号在原单位工程编号后媚英文学区分。
4.1.10工程施工质量验收应符合下列规定：检验批项目验收合格方可对分项工程行验收：分项工程验收合格方可对分部工程进行验收：分部工程验收合格方可对单位工程进行验收。4.1.11检验批、分项、分部、单位工程施工质量验收“合格”应符合下列规定：1按各检验批的规定，对其检验项目进行全部检查，检查结果符合质量标准，该检验批质量验收合格。
2分项工程所含各检验批的验收全部合格，分项工程资科齐全，该分项工程质量验收合格。3分部工程所含分项工程质量验收全部合格，分部工程资料齐全，该分部工程质量验收合格。4单位工程所含分部工程质危验收全部合格、单位工程资料齐全并符合档案管理规定，该单位工程质量验收合格。
4.1.12当工程施工质量出现不符合时，应进行登记备案，并按下列规定处理：1经返工重做或更换器具、设备的检验项同应重新进行验收。5
DL/T5210.4—2009
2经返修处理后能满足安全使用功能的检验项目可按技术处理方案和协商女件进行验收。3无法返工或返修的不合格检验项目应经鉴定机构或相关单位进行鉴定，对不影响内在质量、使用寿命，使用功能、安全运行的可做让步处理。经让步处埋的项自不再进行二次验收，但应在“验收结论”栏内注明，书报告应附在该验收表后。4.1.13检验批、分项工程施工质量有下列情况之一者不应进行验收1主控检验项目的检验结果没有达到质量标准。2设计及制造单位对质量标准有数据要求，而检验结果栏中没填实测数据。3质量验收文件不符合档案管理规范。4.1.14因设计或设备制造原因造成的质量问题，应由设计或设备制造单位负责处理。当委托施工单位现场处理，也无法使个别非主控项目完全满足标准要求时，经建设单位会同设计单位、制造单位、监理单位和施工单位共同书面确认签字后，可做让步处理。经让步处理的项自不再进行二次验收，但应在“验收结论”栏内注明，书面报告应附在该验收表后。4.1.15检验批、分项工程、分部工程及单位工程质量验收文件应做到检测数据准确，文件收集完整，齐全，签字手续齐备，文件制成材料与宇迹符合耐久性保存要求，符合挡案管理规范。4.2施工质量验收范围划分及通用表格4.2.1施工工程质量验收应按检验批、分项工程、分部工程及单位工程进行，质量验收范围划分，应符合表4.2.1的规定。
施工质量验收范围划分表
工程编号
共用热控安装
工程名称
控制室热控（盘、台、箱）安装盘底座制作和安装
盘底鹿制作和安装
盘（台、箱、柜）安装
成排盘（台、箱、柜）安装
单个盘（台、箱、柜）安装
电子设备间（盘、台、箱）安装盘底座制作和安装
盘底座制作和安装
盘（台、箱、柜）安装
成排盘（台、箱、柜）安装
单个盘（台、箱、柜）安装
计算机监视及控制系统安装
验收单位
质其验收表
表4.6.2-1
表4.6.2-2
表4.6.2-3
表 4.6.2-1
表4.6.2-2
表 4.6.2-3
工程编号
部工#
工程名称
盘上仪表及设备安装
盘上仪表及设备安装
分散控制系统设备安装
数字显示仪表安装
记录仪表安装
巡浏仪表安装
闪光信孕报警器安装
表4.2.1（续）
可编程序控制器控制系统安装
汽水分析站热控安装
汽水分析站仪表安装
汽水分析仪表安装
汽水分析站安装
汽水分析取样装置安装及管路敷设汽水分析取样装置安装
管璐敷设
电缆敷设与接线
电缆数设
补偿导线及导线败设
电缆头制作安装及接线
炉内加药系统热控安装
炉内加药系统仪表安装
就地指示压力表安装
带信号触点指示压力表安装
就地差压指示仪表安装
带信号触点差压指示表安装
炉内加药装置安装及管路敷设
DL / T 5210. 4 2009
验收单位
质量验收表
表4.6.3-1
表4.6.3-2
裴4.6.3-3
表4.6.3-4
表4.6.3-5
表4.6.3-6
表4.6.3-7
装4.5.4-2
表4.5.4-3
表4.4.6-2
表4.8.2-1
表4.7.3-1
表4.7.3-2
表4.5.2-1
表4.5.2-2
表4.5.2-3
表4.5.2-4
DL/T 5210.4—2009
工程编号
管路敷设
工程名称
盘内及变送器配管
裁止阀、减庄阀安装
电缆敷设与接线
电缆敷设
补偿导线及导线敷设
电缆头制作安装及接线
暖通空调热控安装
热控盘（箱、柜）安装
表4.2.1（续
成排盘（台、箱、）安装
单个盘（台、箱、柜）安装
保温箱、保护箱安装
取源部件及敏感元件安装
风管道及设备测温元件安装
风管道压力取源装置安装
汽、水、油管路压力取源装置安装测量和控制仪表设备安装
就地指示压,力表安装
带信号触点指示压力表安装
就地差压指示仪表安装
带信号触点差压指示表安装
变送器安装
温度开关安装
压力、差压万关安装
流量开关安装
电缆敷设与接线下载标准就来标准下载网
电缆敷设
验收单位
质望验收表
表4.8.2-
表 4.8.2-2
表4.8.3-1
表4.7.3-1
表4.7.3-2
表4.6.2-2
表4.6.2-3
表4.6.2-4
表 4.4.2-5
表4.4.3-2
袋4.4.3-1
表 4,5.2-1
表4.5.2-2
表 4,5.2-3
表4.5.2-4
裹4.5.2-5
表 4.5.3-1
表4.5.3-2
表 4.5.3-3
表4.7.3-1
