【电力行业标准(DL)】 水电水利工程坝址工程地质勘察技术规程

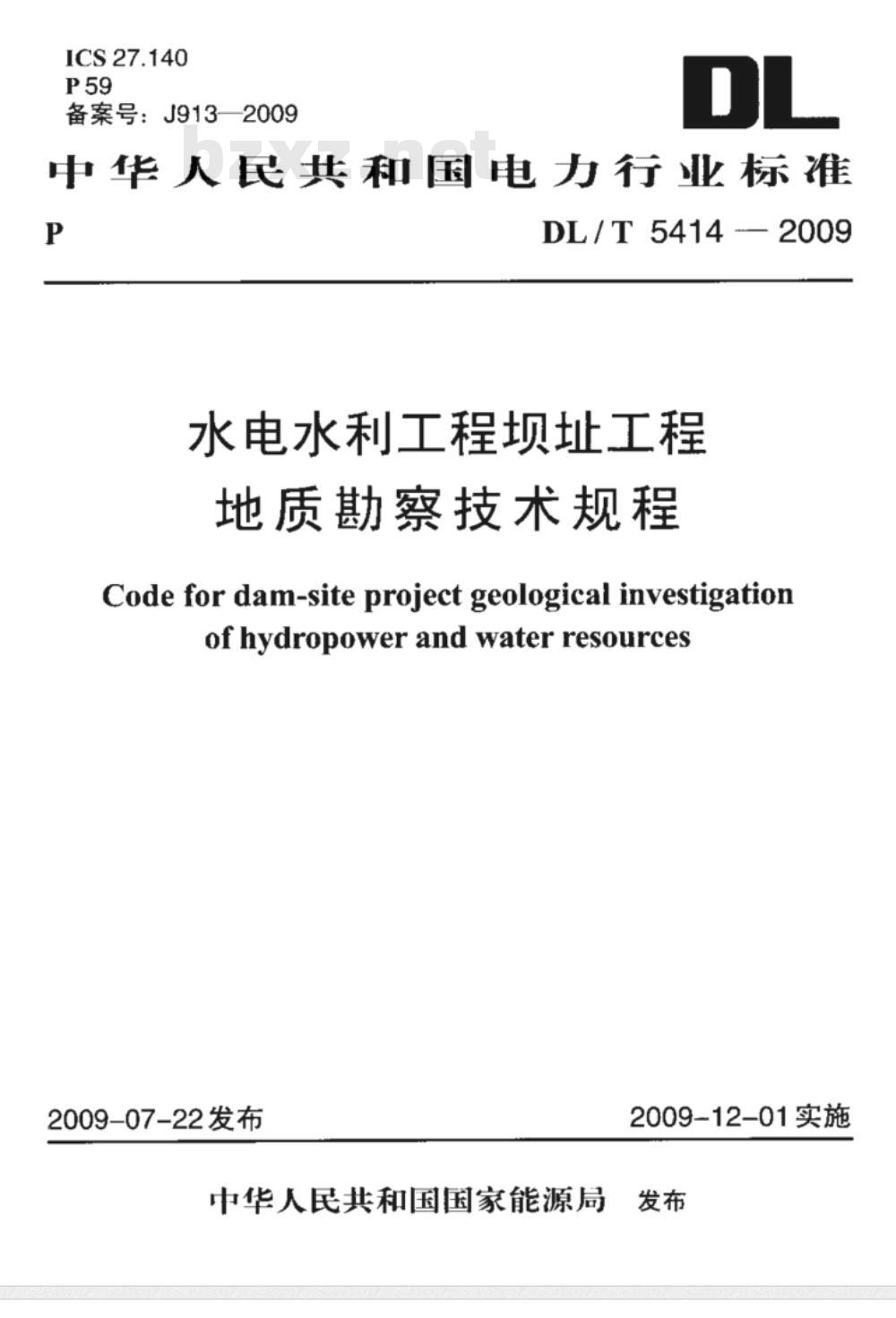

ICS 27.140
备案号：J913—2009
中华人民共和国电力行业标准
DL/T 5414 — 2009
水电水利工程坝址工程
地质勘察技术规程
Code for dam-site project geological investigationof hydropower and water resources2009-07-22发布
中华人民共和国国家能源局
2009-12-01实施

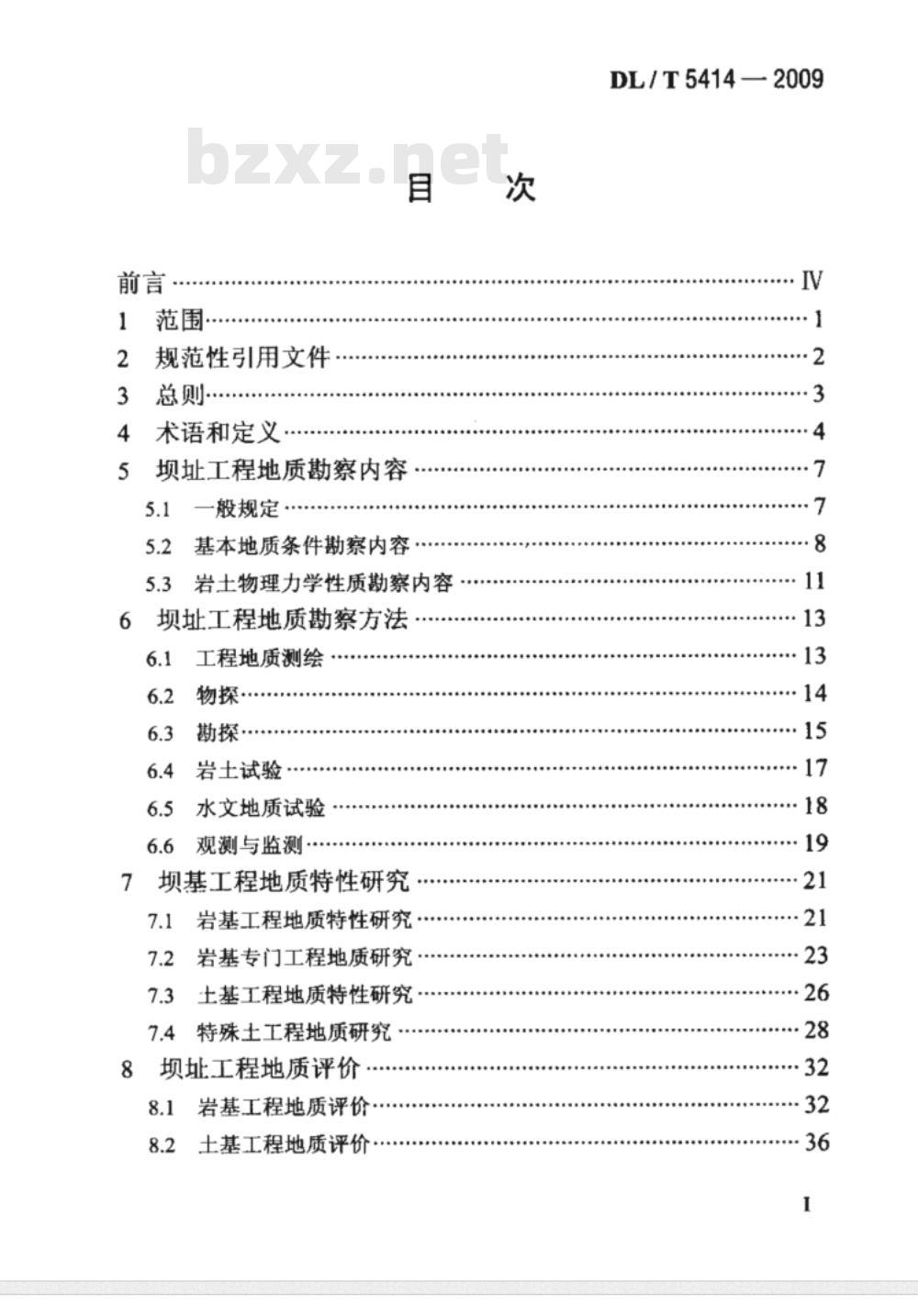

规范性引用文件
术语和定义…
坝址工程地质勘察内容
一般规定
基本地质条件勘察内容，
岩土物理力学性质勘察内容
坝址工程地质勘察方法
工程地质测绘
物探·
勘探·
岩土试验
水文地质试验
观测与监测·
7坝基工程地质特性研究·
岩基工程地质特性研究..
岩基专门工程地质研究
土基工程地质特性研究
7.4特殊土工程地质研究
8坝址工程地质评价
岩基工程地质评价·
土基工程地质评价·
DL/T 5414—2009
DL/ T 5414—2009

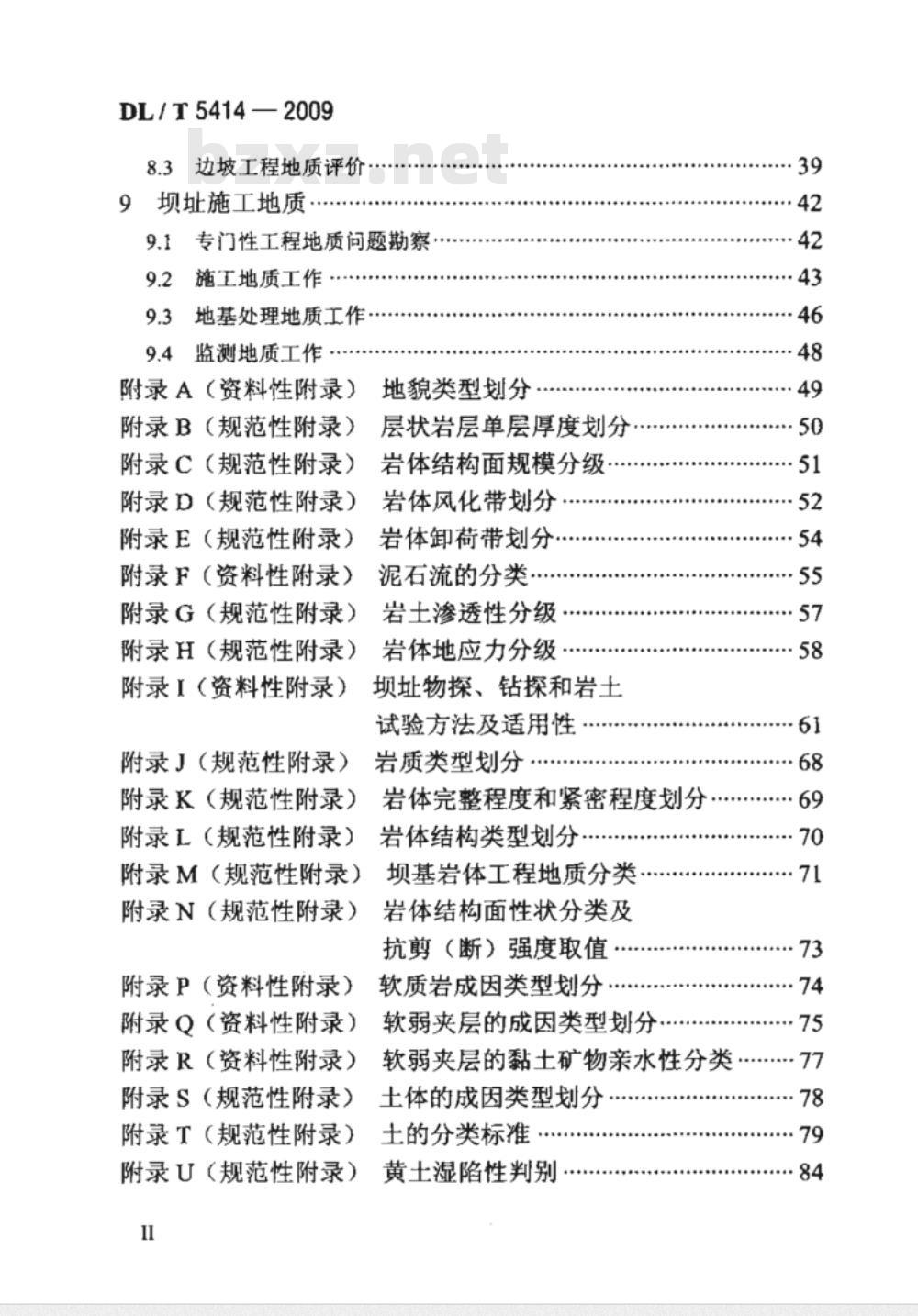

8.3边坡工程地质评价
9坝址施工地质
专门性工程地质问题勘察.
9.2施工地质工作·
9.3地基处理地质工作
9.4监测地质工作
附录A（资料性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
附录E（规范性附录）
附录F（资料性附录）
附录G（规范性附录）
附录H（规范性附录）
附录I（资料性附录）
附录J（规范性附录）
附录K（规范性附录）
附录L（规范性附录）
附录M（规范性附录）
附录N（规范性附录）
附录P（资料性附录）
附录Q（资料性附录）
附录R（资料性附录）
附录S（规范性附录）
附录T（规范性附录）
附录U（规范性附录）
地貌类型划分
层状岩层单层厚度划分
岩体结构面规模分级
岩体风化带划分
岩体卸荷带划分
泥石流的分类·
岩土渗透性分级
岩体地应力分级
坝址物探、钻探和岩土
试验方法及适用性
岩质类型划分
岩体完整程度和紧密程度划分
岩体结构类型划分
坝基岩体工程地质分类
岩体结构面性状分类及
抗剪（断）强度取值
软质岩成因类型划分
软弱夹层的成因类型划分
软弱夹层的黏土矿物亲水性分类·77土体的成因类型划分
土的分类标准
黄土湿陷性判别

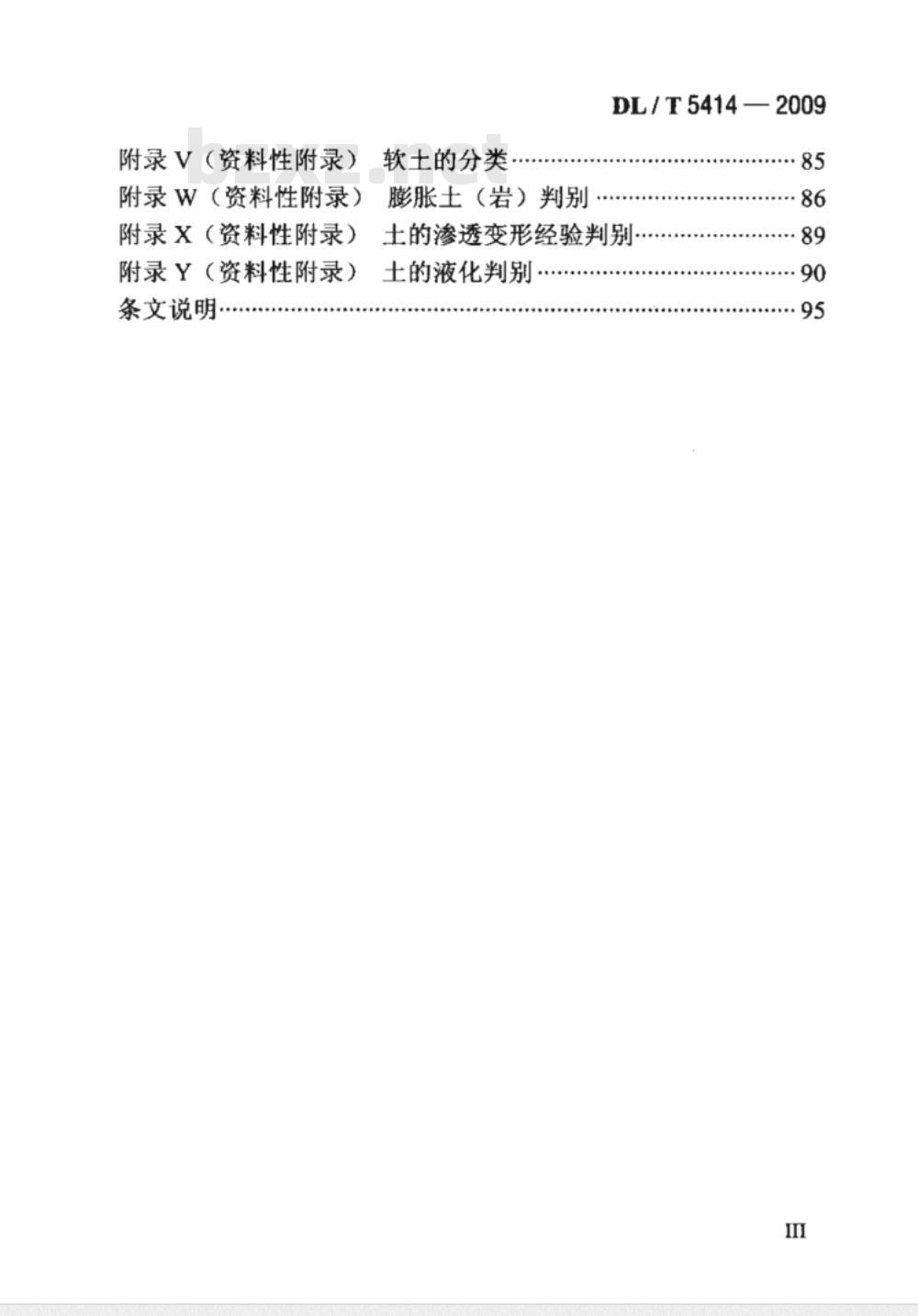

附录V（资料性附录）
软土的分类·
附录W（资料性附录）
附录X（资料性附录）
附录Y（资料性附录）
条文说明
DL/ T 5414—2009
膨胀土（岩）判别…
土的渗透变形经验判别.
土的液化判别
DL/T54142009

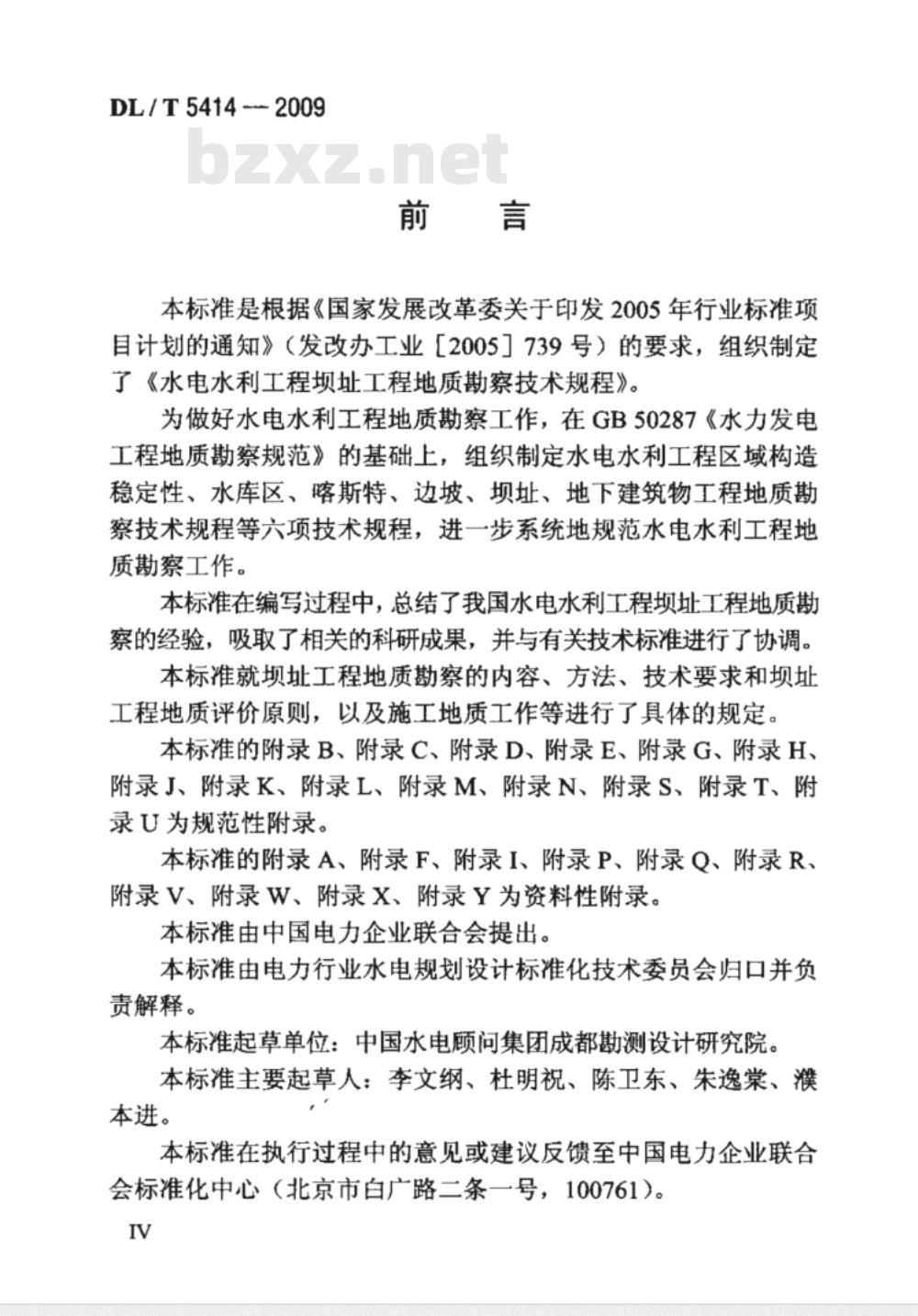

本标准是根据《国家发展改革委关于印发2005年行业标准项目计划的通知》（发改办工业【［2005］739号）的要求，组织制定了《水电水利工程项址工程地质勘察技术规程》。为做好水电水利工程地质勘察工作，在GB50287《水力发电工程地质勘察规范》的基础上，组织制定水电水利工程区域构造稳定性、水库区、喀斯特、边坡、坝址、地下建筑物工程地质勘察技术规程等六项技术规程，进一步系统地规范水电水利工程地质勘察工作。
本标准在编写过程中，总结了我国水电水利工程坝址工程地质勘察的经验，吸取了相关的科研成果，并与有关技术标准进行了协调本标准就项址工程地质勘察的内容、方法、技术要求和坝址工程地质评价原则，以及施工地质工作等进行了具体的规定。本标准的附录B、附录C、附录D、附录E、附录G、附录H、附录 J、附录K、附录L、附录M、附录N、附录 S、附录T、附录U为规范性附录。
本标准的附录 A、附录 F、附录 I、附录 P、附录 Q、附录 R、附录 V、附录 W、附录 X、附录Y为资料性附录。本标准由中国电力企业联合会提出。本标准由电力行业水电规划设计标准化技术委员会归口并负责解释。
本标准起草单位：中国水电顾问集团成都勘测设计研究院。本标准主要起草人：李文纲、杜明祝、陈卫东、朱逸棠、濮本进。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761）。IV
1范围
DL/T5414—2009
本标准规定了水电水利工程坝址工程地质勘察的内容、方法、坝基工程地质特性研究、坝址工程地质评价，以及施工地质工作等方面的技术要求。
本标准适用于大型水电水利工程坝址工程地质勘察。坝址地质条件复杂的中型水电水利工程可参照执行。DL/T5414—2009
2规范性引用文件
下列文件中的条款通过本标准的引用而构成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB50025
湿陷性黄土地区建筑规范
GB50287
水力发电工程地质勘察规范
DL/T5010
DL/T 5013
DL/T5050
DL/T 5109
DL/T 5185
DL/T 5194Www.bzxZ.net
DL/T 5213
DL/T5331
DL/T5337
DL/T5338
DL/T5353
DL/T5354
DL/T5355
DL/T3356
DL/T5357
DL/T5367
DL/T5368
水电水利工程物探规程
水电水利工程钻探规程
水利水电工程坑探规程
水电水利工程施工地质规程
水电水利工程地质测绘规程
水电水利工程勘察水质分析规程水电水利工程钻孔抽水试验规程水电水利工程钻孔压水试验规程水电水利工程边坡工程地质勘察技术规程水电水利工程喀斯特工程地质勘察技术规程水电水利工程边坡设计规范
水电水利工程钻孔土工试验规程水电水利工程土工试验规程
水电水利工程粗粒土试验规程
水电水利工程岩土化学分析试验规程水电水利工程岩体应力测试规程水电水利工程岩石试验规程
3总则
DL/T5414—2009
3.0.1为统一水电水利工程坝址工程地质勘察内容和技术要求，并使其能符合GB50287及有关规程的要求，提高坝址工程地质勘察质量，特制定本标准。
3.0.2坝址工程地质勘察的任务是查明水电水利工程坝址区的工程地质条件并进行评价，为选定坝址、坝型、坝线和枢纽建筑物布置及地基处理方案提供工程地质资料。3.0.3坝址工程地质勘察除应符合本标准外，尚应符合国家现行有关标准的规定。
DL/T5414—2009
4术语和定义　
下列术语和定义适用于本标准。4.0.1
岩体卸荷带relaxed zoneof rockmass由子侵蚀剥蚀作用和人工开挖使谷坡及临空面附近岩体应力重分布与集中，产生应力释放而形成的浅表生破裂或松弛范围。
岩体初始应力initial stressof rock mass又称天然应力，指岩体处于天然条件下所具有的应力，包括自重应力、构造应力和残余应力等。4.0.3
岩体结构类型structuraltypeofrockmass根据岩体的完整程度、结构面的发育程度和特征、结构面的组合及其嵌合状态，将岩体结构划分为整体、块状、层状、镶嵌、块裂、碎裂和散体结构等类别。4.0.4
坝基岩体工程地质分类engineering geological classificationofdam-foundationrockmass
按照坝基岩体的结构特征和物理力学性质，对坝基岩体的工程地质特征和工程性质进行分类及评价。4.0.5
结构面structuralplane
指岩体内开裂的和易开裂的面，如节理裂隙、层面、片理、劈理、断层等。
DL/T5414—2009
软弱结构面soft structuralplane（softdiscontinousplane）一种力学强度明显低于周围岩石强度的软弱介质组成的结构面。
软弱夹层softinterlation
岩体中夹有的力学强度较低、抗变形能力较弱的软弱、破碎的薄层。
泥化夹层siltized interlation受物理化学作用或构造破坏影响，其原状结构发生显著变异且含有大量细粒的泥状软弱夹层。4.0.9
振动液化liqueficationbyshaking饱和无黏性土和少黏性土在振动作用下，结构被破坏，空隙中的水产生过大的动水压力，使土粒悬浮和滚动的现象。4.0.10
坝基（肩）抗变形稳定anti-deformationstabilityof damfoundatoin
坝基（肩）岩土体抵抗坝体、库水等荷载作用，不致产生不允许的变形或不均匀变形的能力。4.0.11
坝基（肩）抗滑稳定antislidingstabilityofdamfoundatoin坝体在水库上下游水头差等的综合作用下，坝基（肩）岩土体抵抗坝体沿建基面、软弱结构面或岩体内发生的剪切滑移破坏的能力。
坝基（肩）渗漏damfoundationleakage水库蓄水后由于坝体上下游形成的水头差，使库水沿河床5
DL/T5414—2009
基及两岸坝肩岩土体之孔隙、裂隙、溶洞、断层破碎带等向下游产生渗漏的现象。
绕坝渗漏leakagearounddamabutment水库蓄水后由于坝体上下游具有水头差，使库水沿坝顶两端以外岩士体之孔隙、裂隙、溶洞、断层破碎带等向下游产生渗漏的现象。
坝基渗透变形seepage deformation of dam foundation在坝体上下游水头差形成的渗透水流作用下，坝基岩土体发生变形或破坏的现象。
