【电力行业标准(DL)】 水力发电厂火灾自动报警系统设计规范

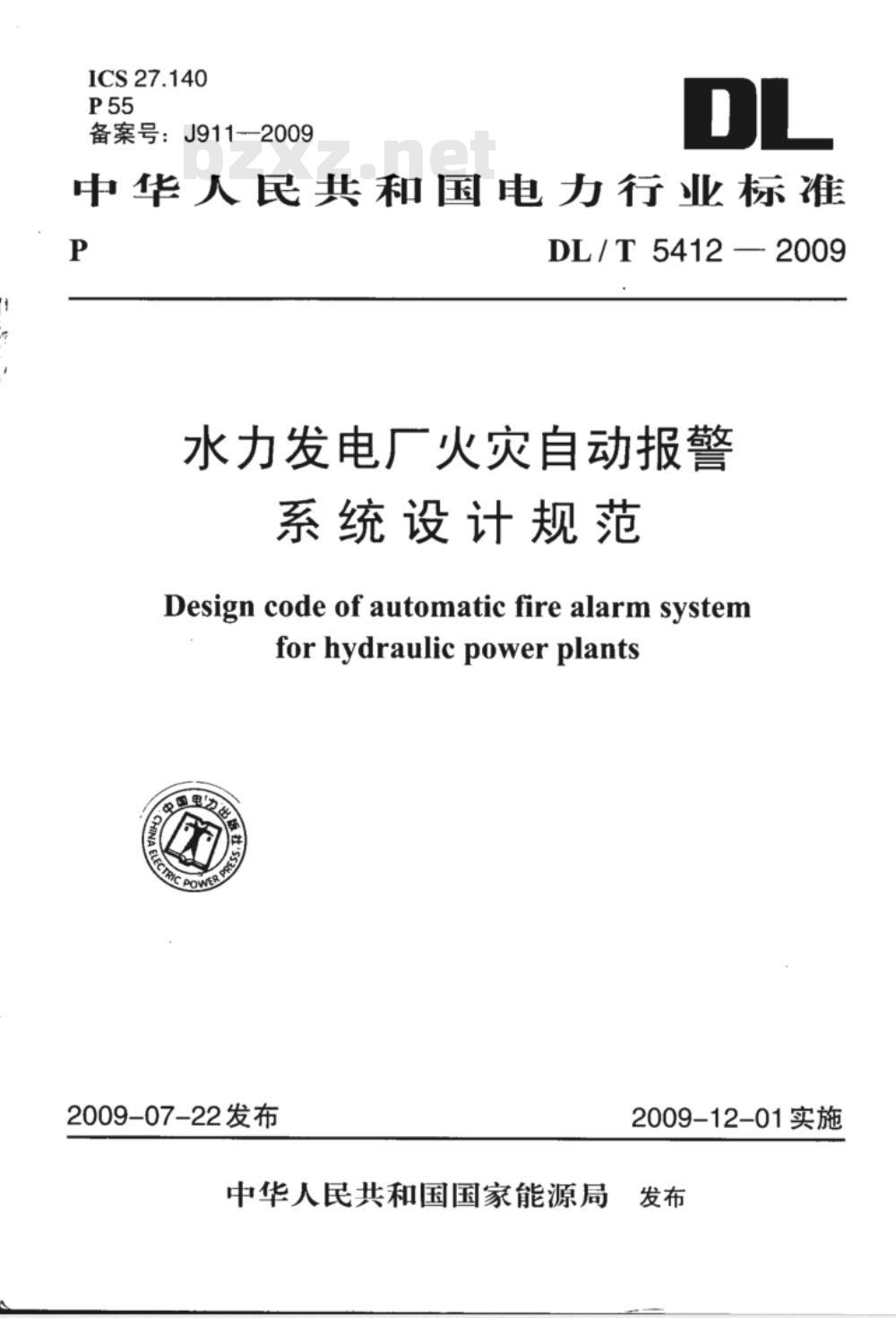

ICS27.140
备案号：J911--2009
中华人民共和国电力行业标准
DL/T 5412 — 2009
水力发电厂火灾自动报警
系统设计规范
Design code of automatic fire alarm systemforhydraulicpowerplants
2009-07-22发布
2009-12-01实施
中华人民共和国国家能源局

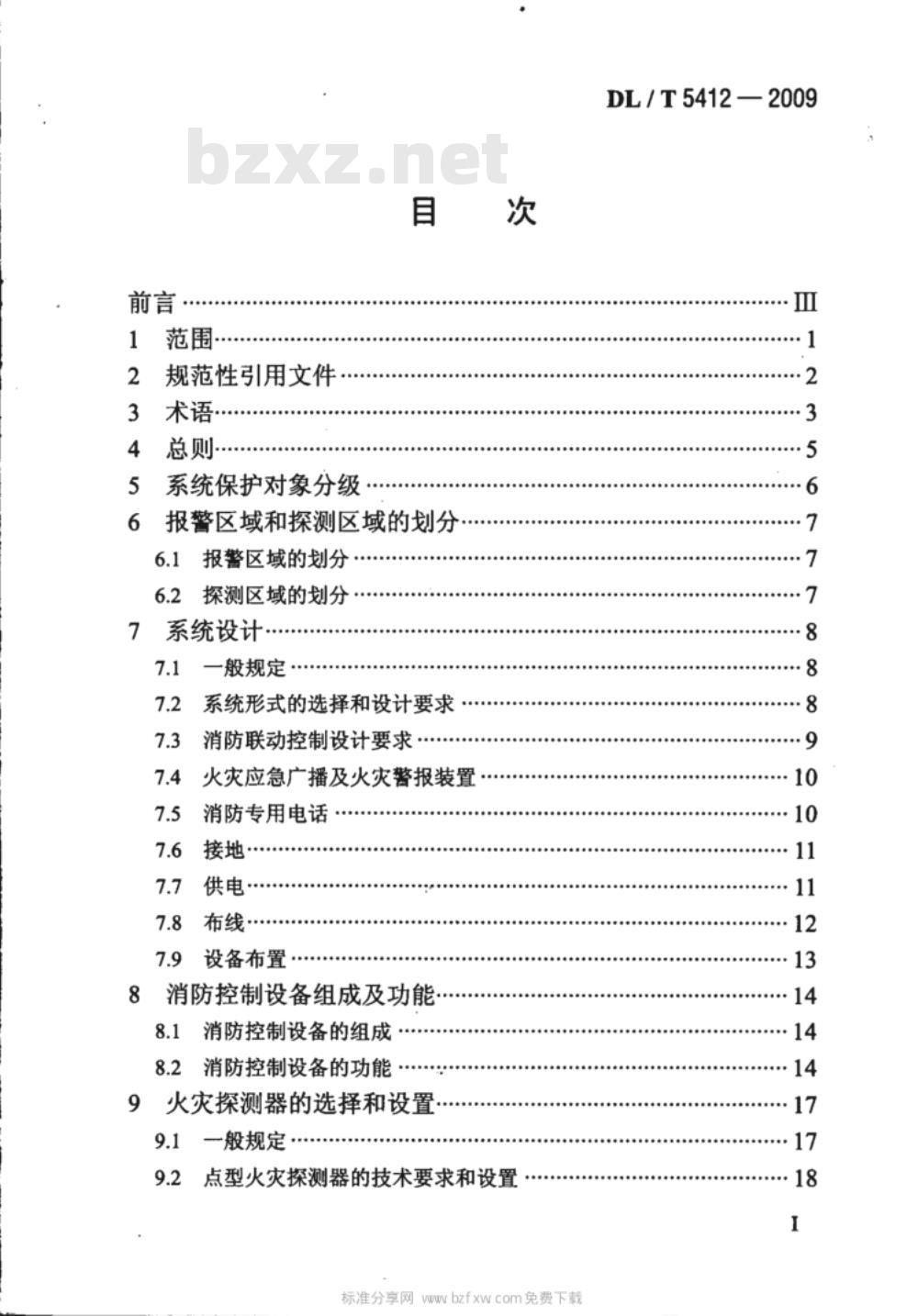

范围·
规范性引用文件：
系统保护对象分级
报警区域和探测区域的划分
报警区域的划分
6.2探测区域的划分…
7系统设计…
一般规定
系统形式的选择和设计要求
消防联动控制设计要求...…·
火灾应急广播及火灾警报装置：7.4
消防专用电话
接地·
设备布置
8消防控制设备组成及功能
消防控制设备的组成
8.2消防控制设备的功能
9火灾探测器的选择和设置：
9.1一般规定
9.2点型火灾探测器的技术要求和设置标准分享网wwwwbzfxwcom免费下载DL/T5412—2009
DL/T5412—2009

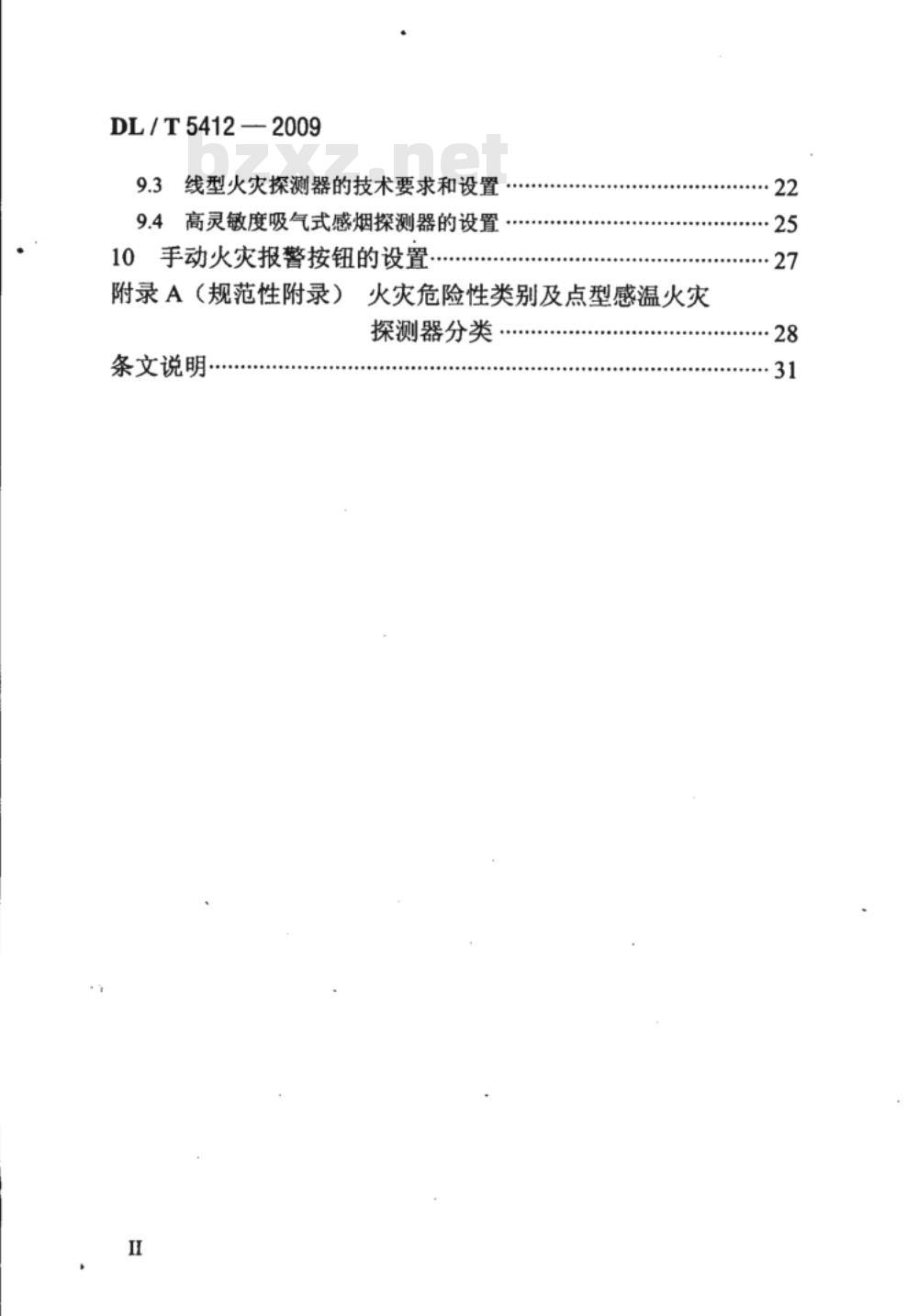

线型火灾探测器的技术要求和设置9.3
9.4高灵敏度吸气式感烟探测器的设置10手动火灾报警按钮的设置
附录A（规范性附录）
）火灾危险性类别及点型感温火灾探测器分类
条文说明
DL/T5412--2009

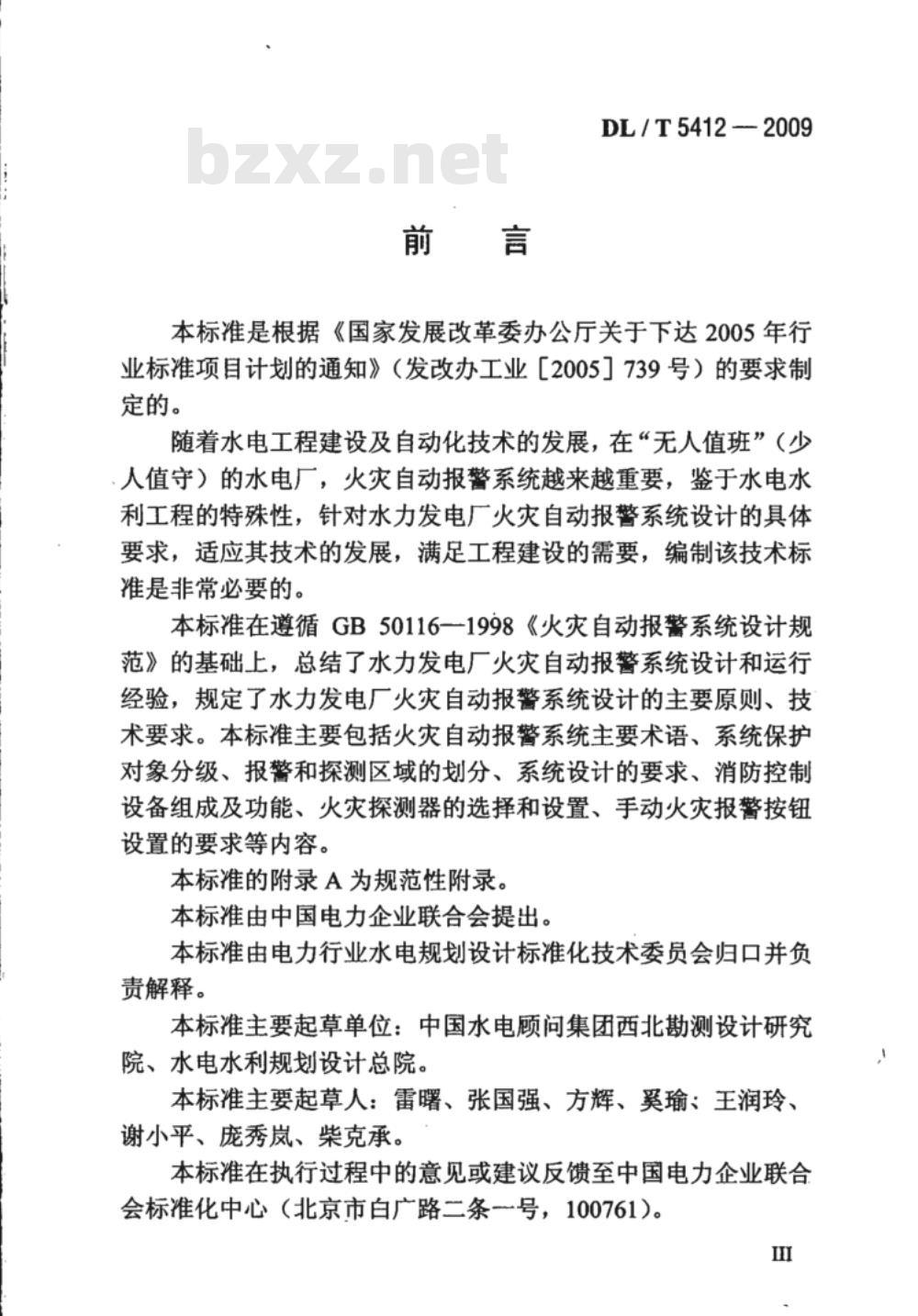

本标准是根据《国家发展改革委办公厅关于下达2005年行业标准项目计划的通知》（发改办工业【2005］】739号）的要求制定的。
随着水电工程建设及自动化技术的发展，在“无人值班”（少人值守）的水电厂，火灾自动报警系统越来越重要，鉴于水电水利工程的特殊性，针对水力发电厂火灾自动报警系统设计的具体要求，适应其技术的发展，满足工程建设的需要，编制该技术标准是非常必要的。
本标准在遵循GB50116一1998《火灾自动报警系统设计规范》的基础上，总结了水力发电厂火灾自动报警系统设计和运行经验，规定了水力发电厂火灾自动报警系统设计的主要原则、技术要求。本标准主要包括火灾自动报警系统主要术语、系统保护对象分级、报馨和探测区域的划分、系统设计的要求、消防控制设备组成及功能、火灾探测器的选择和设置、手动火灾报警按钮设置的要求等内容。
本标准的附录A为规范性附录。
本标准由中国电力企业联合会提出。本标准由电力行业水电规划设计标准化技术委员会归口并负责解释。
本标准主要起草单位：中国水电顾问集团西北勘测设计研究院、水电水利规划设计总院。
本标准主要起草人：雷曙、张国强、方辉、奚瑜、王润玲、谢小平、庞秀岚、柴克承。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条号，100761）。Ⅲ

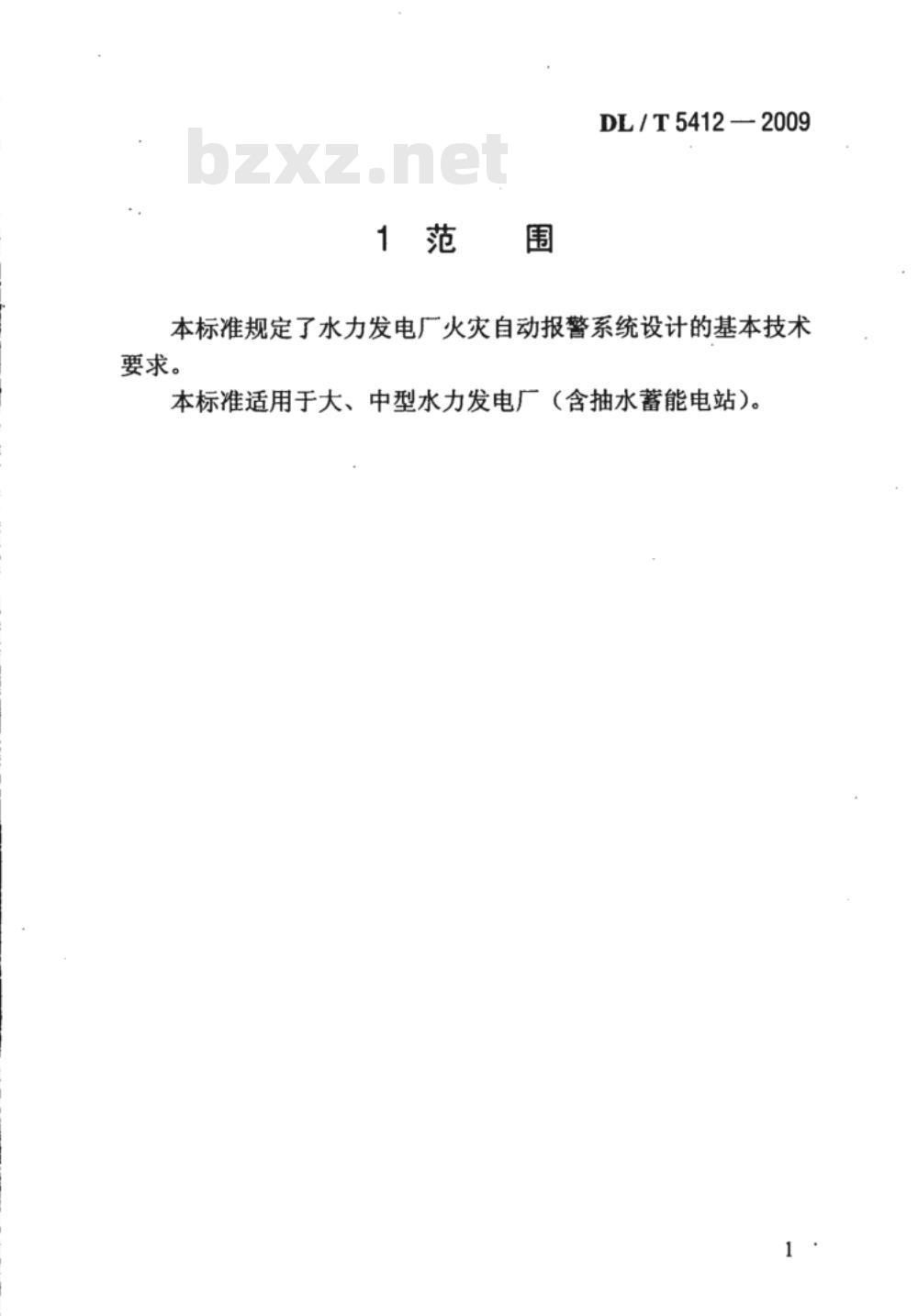

1范围
DL/T5412—2009
本标准规定了水力发电厂火灾自动报警系统设计的基本技术要求。
本标准适用于大、中型水力发电厂（含抽水蓄能电站）。DL/T5412—2009
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4715
GB4716
GB12791
GB15631
GB19880
GB50116Www.bzxZ.net
DL/T621
DL/T5091
点型感烟火灾探测器
点型感温火灾探测器
点型紫外火焰探测器性能要求及试验方法点型红外火焰探测器性能要求及试验方法手动火灾报警按钮
火灾自动报警系统设计规范
交流电气装置的接地
水力发电厂接地设计技术导则
3术语
下列术语适用于本标准。
报警区域alarmzone
DL/T5412-2009
将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。
探测区域detectionzone
将报警区域按探测火灾的部位划分的单元。3.0.3
保护面积monitoringarea
一只火灾探测器能有效探测的面积。3.0.4
安装间距spacting
两个相邻火灾探测器中心之间的水平距离。3.0.5
保护半径monitoringradius
一只火灾探测器能有效探测的单向最大水平距离，3.0.6
区域报警系统localalarmsystem由区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器和火灾探测器等组成，功能简单的火灾自动报警系统。3.0.7
集中报警系统remotealarmsystem由集中火灾报警控制器、区域火灾报馨控制器和火灾探测器等组成，或由火灾报警控制器、区域显示器和火灾探测器等组成，3
DL/T54122009
功能较复杂的火灾自动报警系统。3.0.8
控制中心报警系统controlcenteralarmsystem由消防控制室的消防控制设备、集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成，或由消防控制室的消防控制设备、火灾报警控制器、区域显示器和火灾探测器等组成，功能复杂的火灾自动报警系统。
DL/T5412-2009
4.0.1水力发电厂火灾自动报警系统的设计必须遵循国家的有关方针政策，针对工程的具体情况，合理制定设计方案，做到安全适用、技术先进、经济合理。设计中应采用符合国家及行业标准的定型产品，未经国家相关产品质量监督检测部门鉴定合格的设备不得选用。
4.0.2水力发电厂火灾自动报警系统的设计，除应执行本标准外，尚应符合现行的有关强制性国家标准、规范的规定。4.0.3水力发电厂火灾自动报警系统设计，应根据保护对象进行分级，按火灾危险性对建筑物、构筑物进行分类；分类原则见A.0.1。
DL/T5412—2009
5系统保护对象分级
5.0.1水力发电厂火灾自动报警系统应根据保护范围对象的装机容量、厂房结构、疏散和扑救难度等分为特级、一级和二级，并应不低于表5.0.1的规定。
表5.0.1火灾自动报警系统保护对象分级保护对象
保护对象内部结构
地面厂房
地下厂房
地面厂房
地下厂房
地面厂房
总装机容量
≥1200
≥300
≥300
5.0.2采用贯流式机组的水力发电厂，火灾自动报警系统保护对象分级宜按表5.0.1的规定提高一个等级。5.0.3封闭式地面厂房火灾自动报警系统保护对象分级宜按表5.0.1的规定提高一个等级。
5.0.4设置在水力发电厂内的流域梯级调度或集控中心，火灾自动报警系统保护对象分级按其所在的水力发电厂保护对象分级，但不应低于一级。
DL/T5412—2009
6报警区域和探测区域的划分
6.1报警区域的划分
6.1.1报警区域的划分应根据工程的枢纽布置、建筑物的功能或防火分区的划分确定。一个报警区域可由一个或相邻的几个防火分区组成。
6.1.2相同功能且相对集中的区域可划分为同一报警区域；对于空间较大或多层建筑及不同的功能区域宜划分为多个报警区域。每个报警区域可根据其保护范围由若干个探测区域组成。6.2探测区域的划分
6.2.1探测区域应按独立的房间或功能相同的区域，并结合探测器的保护范围划分。一个探测区域的面积不宜超过500m2；从主要入口可看清其内部，且面积不超过1000m2的房间，也可划分为一个探测区域。
6.2.2下列场所应分别单独划分探测区域。发电机层（或运行层）。
水轮机层。
电缆层、电缆竖井。
发电机风罩内（或灯泡贯流式机组的灯泡体内）。中央控制室。
电气设备集中布置的区域。
通风空调室。
油库及油处理室。
主变压器区域。
开关站、GIS楼。
厂房外其他需要单独监测的区域。7
