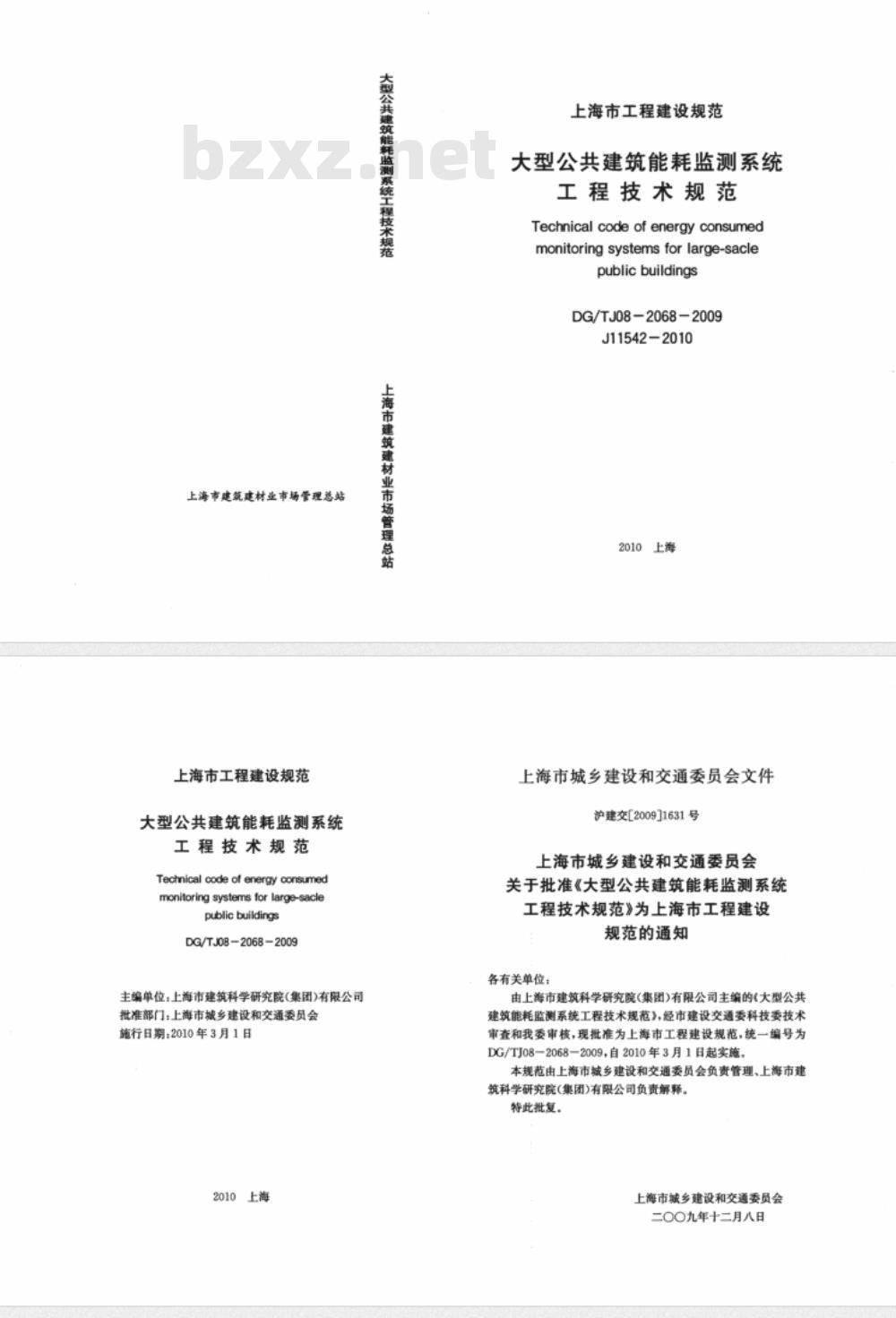

【其他行业标准】 大型公共建筑能耗监测系统工程技术规范

上海市建筑建材业市场管理总站上海市工程建设规范
大型公共建筑能耗监测系统
工程技术规范
Technicaloodeolenergyconsumedmonitoring systems for large-saclepublic buildings
DG/TJ08206B2009
主编单位：上海市建筑科学研究院(集团)有限公司批准部门：上海市城乡建设和交通委员会施行日期；2010年3月1日
2010上海
大型公共建筑能耗监测系统工程技术规范上海市建筑建材业市场管理总站上海市工程建设规范
大型公共建筑能耗监测系统
工程技术规范
Technical code of energy consumedmonitoring systems for large-saclepublic buildings
DG/TJ08-2068-2009
J11542-2010
2010上海
上海市城乡建设和交通委员会文件沪建交[2009]1631号
上海市城乡建设和交通委员会
关于批准《大型公共建筑能耗监测系统工程技术规范》为上海市工程建设规范的通知
各有关单位：
由上海市建筑科学研究院(集团)有限公司主编的《大型公共建筑能耗监测系统工程技术规范》，经市建设交通委科技委技术审查和我委审核，现批准为上海市工程建设规范，统一编号为DG/TJ08—2068—2009，自2010年3月1日起实施，本规范由上海市城乡建设和交通委员会负责管理、上海市建筑科学研究院(集团)有限公司负责解释。特此批复。
上海市城乡建设和交通委员会
二OO九年十二月八日
玄下载
吕打印
视图

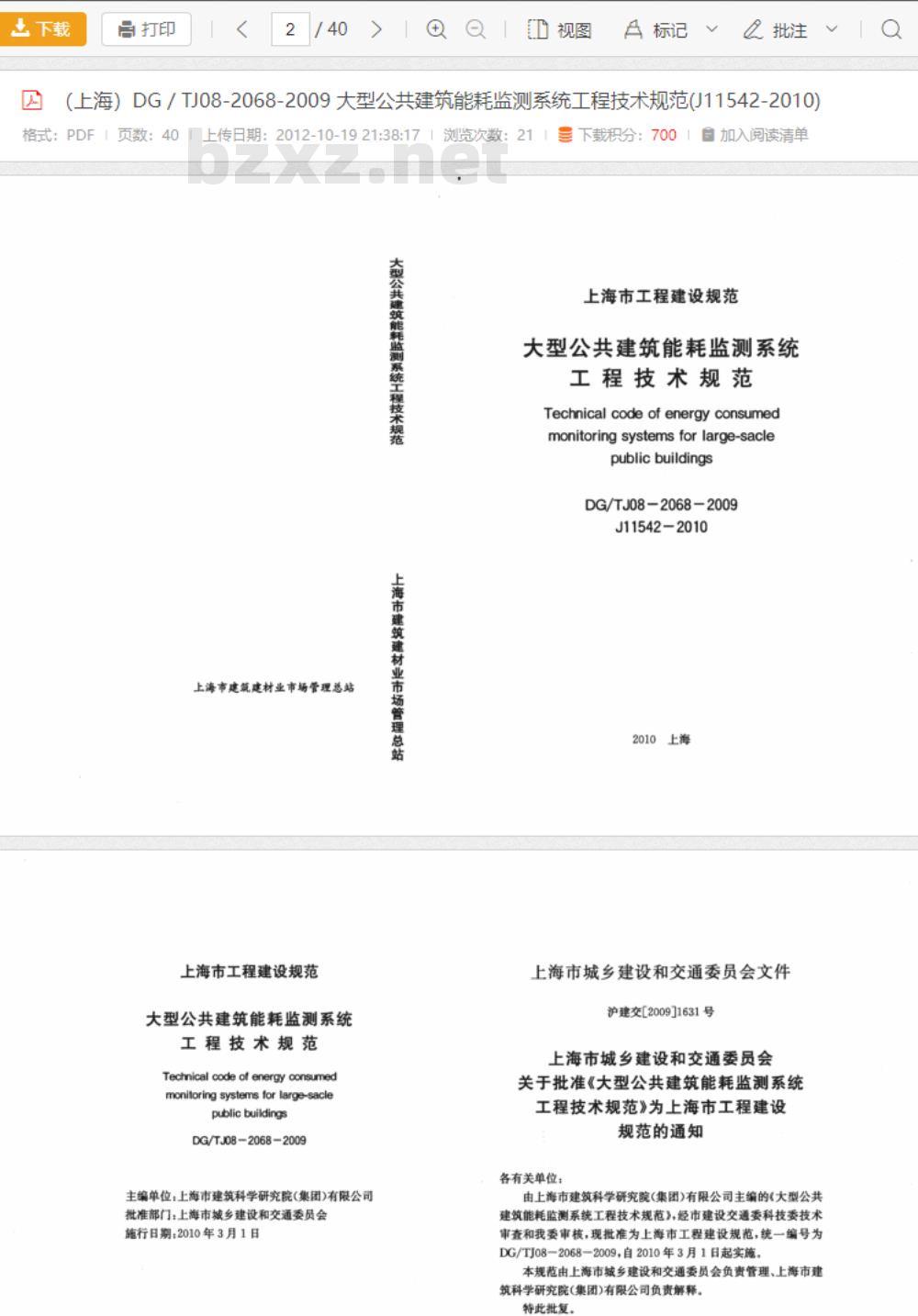

（上海）DG／TJ08-2068-2009大型公共建筑能耗监测系统工程技术规范(J11542-2010)格式：PDF1页数：401上传日期：2012-10-1921:38:171浏览次数：21大型公共建筑能耗监测系统工程技术规范上海市建筑建材业市场管理总站上海市工程建设规范
大型公共建筑能耗监测系统
工程技术规范
Technical code of energy consumedmonitoring systems for large-saclepublic buildings
DG/TJ0820682009
主编单位：上海市建筑科学研究院(集团)有限公司批准部门：上海市城乡建设和交通委员会施行日期：2010年3月1日
上海市建筑建材业市场管理总站下载积分：700
自加入阅读清单
上海市工程建设规范
大型公共建筑能耗监测系统
工程技术规范
Technical code of energy consumedmonitoring systems for large-saclepublic buildings
DG/TJ08-2068-2009
J11542-2010
2010上海
上海市城乡建设和交通委员会文件沪建交[2009]1631号
上海市城乡建设和交通委员会
关于批准《大型公共建筑能耗监测系统工程技术规范》为上海市工程建设规范的通知
各有关单位：
由上海市建筑科学研究院（集团)有限公司主编的(大型公共建筑能耗监测系统工程技术规范》，经市建设交通委科技委技术审查和我委审核，现批准为上海市工程建设规范，统一编号为DG/TJ08—2068—2009，自2010年3月1日起实施，本规范由上海市城乡建设和交通委员会负责管理、上海市建筑科学研究院(集团)有限公司负责解释。特此批复。

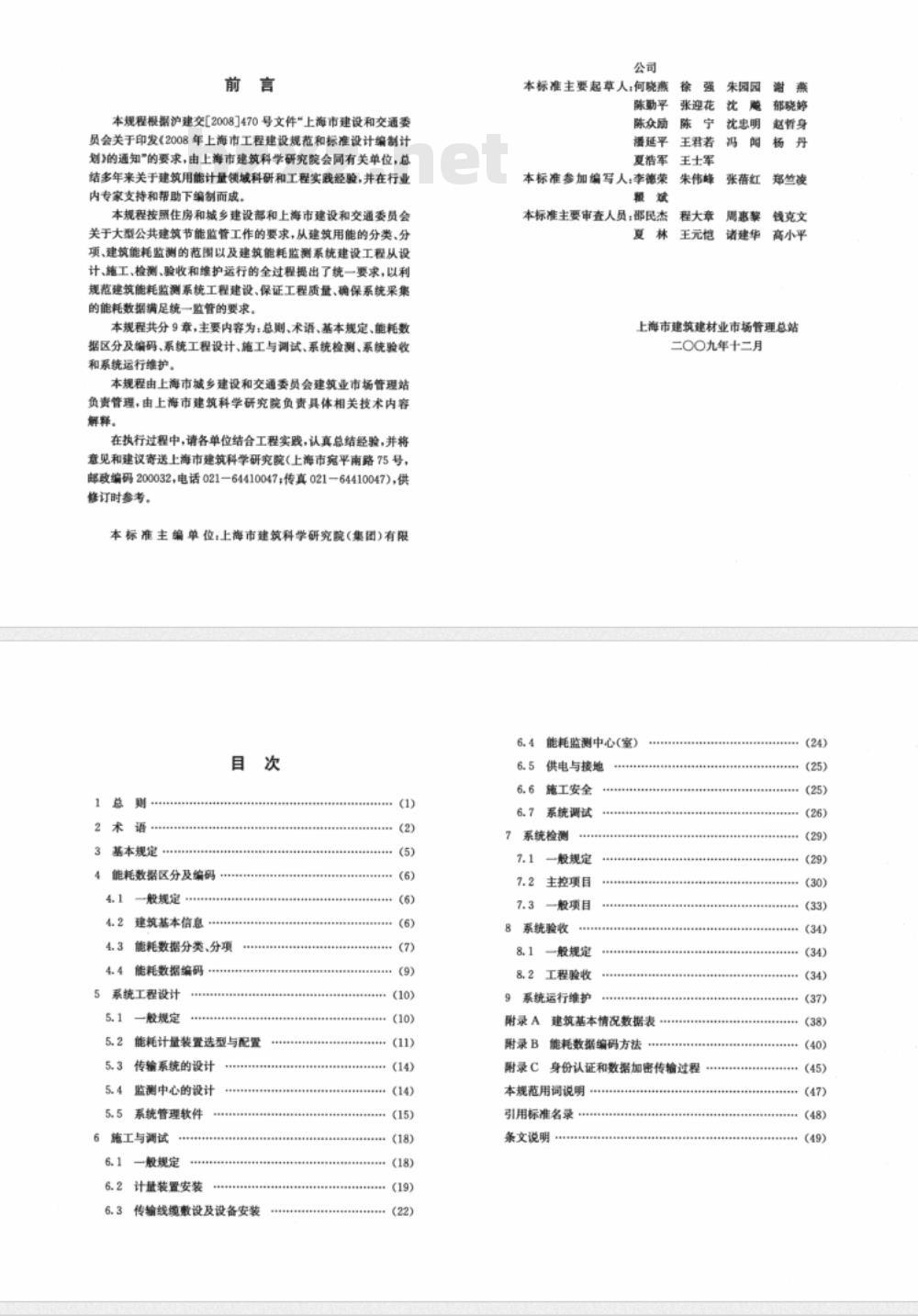

本规程根据沪建交[2008]470号文件\上海市建设和交通委员会关于印发《2008年上海市工程建设规范和标准设计编制计划》的通知\的要求，由上海市建筑科学研究院会同有关单位，总结多年来关于建筑用能计量领域科研和工程实践经验，并在行业内专家支持和帮助下编制而成。本规程按照住房和城乡建设部和上海市建设和交通委员会关于大型公共建筑节能监管工作的要求，从建筑用能的分类、分项、建筑能耗监测的范图以及建筑能耗监测系统建设工程从设计、施工、检测、验收和维护运行的全过程提出了统一要求，以利规范建筑能耗监测系统工程建设、保证工程质量、确保系统采集的能耗数捆满足统一监管的要求，本规程共分9章，主要内容为：总则、术语、基本规定、能耗数据区分及编码、系统工程设计、施工与调试、系统检测、系统验收和系统运行维护。
本规程由上海市城乡建设和交通委员会建筑业市场管理站负责管理，由上海市建筑科学研究院负责具体相关技术内容解释。
在执行过程中，请各单位结合工程实践，认真总结经验，并将意见和建议寄送上海市建筑科学研究院（上海市宛平南路75号，邮政编码200032，电话021—64410047；传真021—64410047），供修订时参考。
本标准主编单位：上海市建筑科学研究院(集团)有限目
基本规定
能耗数据区分及编码
般规定
建筑基本信息
能耗数据分类、分项
能耗数据编码
系统工程设计
一般规定
· (1)
能耗计量装置选型与配置
传输系统的设计
监测中心的设计
系统管理软件
施工与调试
一般规定
计量装置安装
传输线缆敷设及设备安装
. (15)
. (18)
（22)
本标准主要起草人：何晓燕
陈众励
潘延平
夏浩军
本标准参加编写人：李德荣
本标准主要审查人员：邵民杰
张迎花
王君若
王士军
朱伟峰
程大章
王元恺
朱园园
沈惠明
张蓓红
周惠黎
诸建华
郁晓婷
赵暂身
郑竺凌
钱克文
高小平
上海市建筑建材业市场管理总站二OO九年十二月
能耗监测中心（室）
供电与接地
施工安全
系统调试
系统检测
一般规定
主控项目
一般项目
系统验收
一般规定
工程验收
系统运行维护
附录A
附录B
附录C
建筑基本情况数据表
能耗数据编码方法
身份认证和数据加密传输过程
本规范用词说明
引用标准名录
条文说明
+++++++*
（29)
. （30)
（33)
+ (34)
. (34)
. （34
+ （37)
（40)
（45)
（48)
（49
基本规定
能耗数器区分及编码
—般规定
建筑基本信息
4.3能耗数据分类、分项
能耗数据编码
系统工程设计
一般规定
能耗计量装置选型与配置
传输系统的设计
监测中心的设计
系统管理软件
6施工与调试
一般规定
计量装置安装
传输线缆数设及设备安装

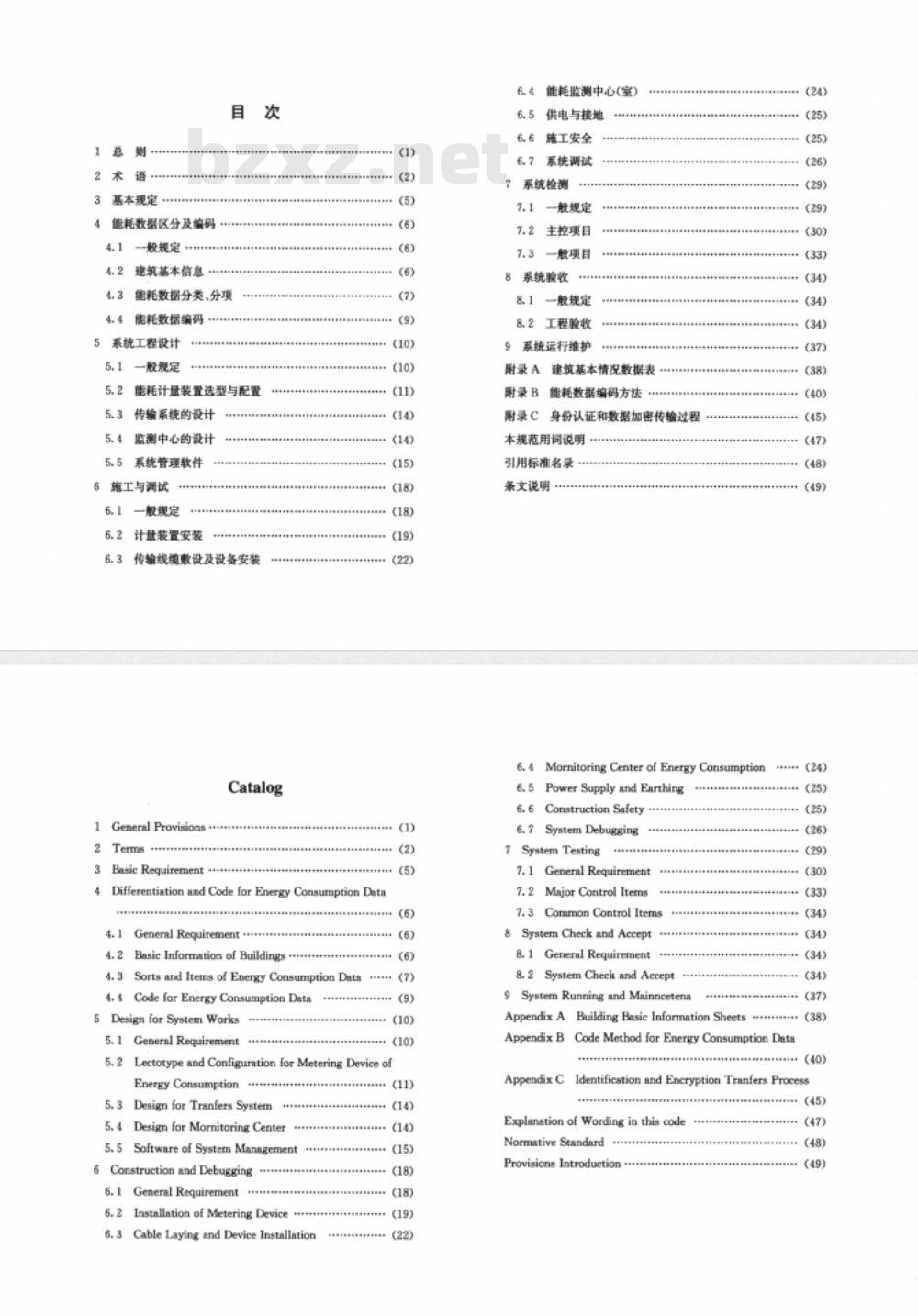

Catalog
General Provisic
Basic Requirement
n and Code for Energy Co
Differentiation
General Requireme
4. 2 Basie Information of Building.. (1)
.. (6)
.. (10)
* (11)
.. (14)
. (14)
. （18
+ (22)
nptionData
4. 3Sorts and Items of Energy Consumption Data -. (7)4.4Code for Energy Consumption Dsta5 Design for System Works
General Requirement
Lectotype snd Configuration for Metering Device ofEnergy Consumptior
Design for Tranfers System
Design for Mornitoring CenterSoftware of System Manngemer5.5
Construction and Debugging
General Requirement
Installation of Metering DeviceCable Laying and Device Installation6.3
... (14)
·(18)
.. (22)
能耗监测中心(室)
供电与接地
施工安全
系统调试
系统检测
一般规定
7.2主控项目
一般项目
系统验收
一般规定
工程验收
系统运行维护
附录A
建筑基本情况数据表
附录B
能耗数据编码方法
附录C身份认证和数据加密传输过程本规范用词说明
引用标准名录
条文说明·
.. (24)
·(26)
+* (29)
（30)
·(34)
（34)
+** (38)
* (45)
6.4Mornitoring Center of Energy Consumption.. (24)6.5 Power Supply and Earthing6. 6 Construction Safety -
System Debugging
7 System Testing
General Requirement
Major Control Items
Common Control Items
System Check and Accept
General Requirement
8. 2 Systen Check and AcceptSystem Running and Mainncetena9
Appendix A
-* (26)
（30)
+** (33)
Building Basic Information SheetsAppendixB
Code Method for Energy Consumption Data(38)
. (40)
Identification and Encryption Tranfers ProcessAppendixC
Explanation of Wording in this codNormative Standard
Provisions Introduction --
·(47)
（48)
（49)
能耗数据编码
系统工程设计
一般规定
能耗计量装置选型与配置
传输系统的设计
监测中心的设计
系统管理软件
施工与调试
一般规定
6.2计量装置安装
传输线敷设及设备安装
Catalog
General Provisic
Basic Requirement ...
. （14)
... (14)
* (15)
·(22)
4 Differentiation and Code for Energy Consurmption Data (6)
General Requirement -
4. 2Basic Information of Buildings -**. (6)
Sorts and Items of Energy Consumption Data -.. (7)4.3
Code for Energy Consumption Data4.4
Design for System Works
General Requirement .....
Lectotype snd Configuration for Metering Device ofEnergy Consumption
+-.+----++++
Design for Tranfers System
CEEEEORE
5. 4 Design for Mornitoring Center. (4)
5.5 Software of System Mansgement. (15)
Construction and Dbugging ... (8)6.1 General Requirement
6. 2Installation of Metering Device ......Cable Laying and Device Installation6.3
. (19)
. (22)
8.2工程验收
系统运行维护
附录A建筑基本情况数据表
附录B能耗数据编码方法
附录C身份认证和数据加密传输过程本规范用词说明.
引用标准名录
条文说明
6.4 Mornitoring Center of Energy Consumption6.5
Power Supply and Earthing
6. 6 Construction Safety -....6.7 System Debugging
System Testing
General Requirement
7. 2Msjor Control Items
7.3CommonControl Items免费标准下载网bzxz
8System Check and Accept ..
General Requirement
&. 2 System Check and AcceptSystem Running and Mainncetena9
- (34)
. (37)
** (38)
（40)
.. (49)
.. (24)
（25）
- (25)
+* (26)
（33)
+* (34)
. (37)
Appendix A Building Basice Information Sheets -. (38)Code Method for Energy Consumption DataAppendixB
Identification and Encryption Tranfers ProcesAppendixC
++-+-+..--+--++
Explanation of Wording in this codeNormative Standard
Provisions Introduction -.
还剩35页未读，是否继续阅读？此文档由wangziwen分享于2012-10-19继续免费阅读全文
阅读了该文档的用户还阅读了这些文档不看了，直接下载
.. (45)
（47)
（48)
. (49)
1.0.1为实现重点建筑动态能耗监测，加强建筑节能监管工作，规范本市大型公共建筑能耗监测系统建设，制定本规范，1.0.2本规范适用于新建大型公共建筑的设计、施工、检测、验收和维护。国家机关办公建筑和改、扩建大型公共建筑能耗监测系统的建设和维护可参照本规范执行。1.0.3建筑能耗监测系统果集的数据应提交给上级能耗监管中心，为政府部门制订本市大型公共建筑用能基准、决策能源生产和计划调度提供可靠依据，
1.0.4建筑能耗监测系统采集的数据应提供给物业管理部门，为优化建筑设备运行、加强能耗管理提供可供分析的计量数据。1.0.5
建筑能耗监测系统工程建设除执行本规范外，尚应符合国家和本市现行相关标准、规范的规定。1
2.0.7建筑能耗监测中心（室）monitoringcenterof energy consumption for building
建筑物(群)能耗监测系统的中央控制室。能耗监测系统在此接收、处理本建筑物(群)内各能耗监测点发来的能耗数据及计量、采集、传输装置状态信息，将处理后的能耗信息分类、分项存储，并分别发送至上级能耗监管中心和相关管理部门。能耗数掘采集子系统datacollectingsubsystemofener-2.0.8
gy consumption
通过计量装置实时采集能耗，并将能耗数据以标准通信接口接入传输子系统。
2.o.9能耗数据传输子系统datatransmitting subsystemofenergy consumption
将前端采集子系统采集的能耗数据通过通信网络和相关设备传送至能耗监测中心。
2.0.10能耗数据处理子系统dstaprocessing subsystemof en-ergy consumption
对采集的能耗数据进行汇总、统计、分析、显示、存储和发送，并对采集和传输系统运行状态进行实时监控，2.0.11
能耗计量装置metering device of energy consumption用来度量电、燃气、燃滴、冷(热)量、水、其他等能源消耗的传感器(变送器)、二次仪表及辅助设备的总称，2.0.12电子式电能计量装置electronicmetering device of elec-tric energy
利用电子电路实现用电计量的装置，包括数字电度表、多功能电力仪表、三相电力分析仪表等。2. 0.13
数字电度表digital electric meter3
公共建筑publicbuilding
公共建筑包含办公建筑（包括写字楼、政府部门办公楼等），商业建筑(如商场、金融建筑等）、旅游建筑（如旅馆饭店、娱乐场所等)，科教文卫建筑（包括文化、教育、科研、医疗、卫生、体育建筑等)，通信建筑(如邮电、通讯、广播用房)以及交通运输建筑(如机场、车站建筑等)。
2.0.2大型公共建筑largepublicbuilding单栋建筑面积20000m2以上且果用中央空调的公共建筑。分类能耗energy consurptionof different sorts2.0.3
按照建筑用能类别采集和统计的能耗数据，如；电力、燃气、燃油、集中供热、集中供冷、水及其他用能类型。2.0.4分项能耗energy consurmption of different items按熙能源用途分类采集和统计的能耗数据，如：空调、动力、照明及特殊用途等，
2.0.5能耗监测系统meteringsystemof energyconsumption通过在建筑物、建筑群内安装分类和分项能耗计量装置，实时采集能耗数据，并具有在线监测与动态分析功能的软件和硬件系统的统称。系统一般由能耗数据采集子系统、传输子系统和处理子系统组成。
5上级能耗监管中心upper monitoring center of energy cor2.0.6
sumption
对辖区内大型公共建筑能耗进行管理、分析和处理的区域性能耗管理中心。上级能耗监管中心一般设在市、区级。2
具有有功电度采集功能，并具有计量数据输出和标准通信接口的电能计量表具，
多功能电力仪表multifunctionalpowerinstrument具有电流、电压、电度采集功能，可扩展有功功率、无功功率、功率因数、负载特性等电力参数检测，并具有标准开放协议或符合《多功能电能表通信规约》(DL/T645)规定通信接口的仪器。三相电力分析仪表three phase power analyzing instru2. 0. 15
具有电流、电压、有功功率、无功功率、功率因数等电能质量参数检测、分析功能，并具有标准开效协议或符合《多功髋电能表通信规约》(DL/T645)规定通信接口的仪器。数字水表digitalwatermeter
具有当前累积水流量采集功能，并具有计量数据输出和标准通信接口的用水计量表具。
数字燃气表digitalgasmeter
具有当前累积燃气流量采集功能，并具有计量数据输出和标准通信接口的燃气计量表具。
2..18数字燃油表digital fuel meter具有当前累积燃油流量采集功能，并具有计量数据输出和标准通信接口的燃油计量表具。
2.0.19数字热量表digitalmeter of heat(cool)quantity具有当前累积热(冷）量采集功能，并具有计量数据输出和标准通信接口的热量计量表具。
建筑能耗监测中心（室）monitoringcenter ofenergycon-2.0.7
sumption for building
建筑物(群)能耗监测系统的中央控制室。能耗监测系统在此接收、处理本建筑物(群)内各能耗监测点发来的能耗数据及计量、采集、传输装置状态信息，将处理后的能耗信息分类、分项存储，并分别发送至上级能耗监管中心和相关管理部门。能耗数掘采集子系统datacollectingsubsystemofener2.0.8
gy consumption
通过计量装置实时采集能耗，并将能耗数据以标准通信接口接入传输子系统。
能耗数据传输子系统datatransmittingsubsystemofenergy consumption
将前端采集子系统果集的能耗数据通过通信网络和相关设备传送至能耗监测中心。
2.0.10能耗数据处理子系统dstaprocessing subsystemofen-ergy consumption
对采集的能耗数据进行汇总、统计、分析、显示、存储和发送，并对采集和传输系统运行状态进行实时监控，2.0.11能耗计量装置meteringdevice of energy consumption用来度量电、燃气、燃油、冷热）量、水、其他等能源消耗的传感器(变送器)、二次仪表及辅助设备的总称，2.0.12电子式电能计量装置electronicmetering device of elec-tric energy
利用电子电路实现用电计量的装置，包括数字电度表、多功能电力仪表、三相电力分析仪表等，2. 0.13
数字电度表digital electric meter3
基本规定
3.0.1本市新建大型公共建筑应建立建筑能耗监测系统，设置建筑能耗监测中心（室)，对采集的能耗数据进行汇总和分析，为相关部门优化用能管理和严格能耗控制提供可靠数据和资料。3.0.2大型公共建筑建立的建筑能耗监测系统应按上级能耗监管中心要求自动、定时发送能耗数据信息，3.0.3建筑能耗监测系统应采用先进面成熟的技术、可靠而适用的设备。在条件许可时，应充分利用建筑设备管理系统、电力管理系统既有功能，实现数据共享。3.0.4建筑能耗监测系统应作为新建建筑设备设施系统的组成部分，列入建设计划，同步设计、建设和验收。3.0.5建筑能耗监测系统的建立不应影响用能系统既有功能，降低系统技术指标。
具有有功电度采集功能，并具有计量数据输出和标准通信接口的电能计量表具，
多功能电力仪表multifunctional power instrument2.0.14
具有电流、电压、电度采集功能，可扩展有功功率、无功功率、功率因数、负载特性等电力参数检测，并具有标准开放协议或符合《多功能电能表通信规约》(DL/T645)规定通信接口的仪器。2.0.15三相电力分析仪表 three phase power analyzing instru-ment
具有电流、电压、有功功率、无功功率、功率因数等电能质量参数检测、分析功能，并具有标准开效协议或符合《多功能电能表通信规约》(DL/T645)规定通信接口的仪器。2.0.16数字水表digitalwatermeter具有当前累积水流量果集功能，并具有计量数据输出和标准通信接口的用水计量表具。
2.0.17数字燃气表digitalgasmeter具有当前累积燃气流量采集功能，并具有计量数据输出和标准通信接口的燃气计量表具。
2.0.18数字燃油表digital fuel meter具有当前累积燃油流量采集功能，并具有计量数据输出和标准通信接口的燃油计量表具。
2.0.19数字热量表digitalmeter of heat(cool)quantity具有当前累积热(冷)量采集功能，并具有计量数据输出和标准通信接口的热量计量表具。
能耗数据区分及编码
一般规定
建筑能耗监测系统采集的能耗信息应全面、准确，应能客观反映建筑运营过程中对于各类能源的依赖和耗费。采集的信息应便于对建筑能耗数据归类、统计和分析。建筑能耗监测信息由建筑基本信息和能耗数据两部分4.1.2
组成。
建筑基本信息
建筑基本信息应包括建筑物编码、建筑名称、建筑地址、建筑峻工日期、建筑层数、建筑功能、建筑总面积、空调面积、采殿面积、建筑空调系统形式、建筑果服系统形式、建筑结构形式、建筑外璃材料形式、建筑外墙保温形式、建筑外窗类型、建筑玻璃类型、窗框材料类型、经济指标（电价、水价、气价、热价）、填表日期、能耗监测工程验收日期。建筑基本信息可以表格方式人工录人，具体见附录A<建筑基本信息表》。4.2.2
建筑物编码采用18位阿拉伯数字表示，由计算机处理系统自动生成，具体编码如下，
1代码1～12位为该建筑所在街道区位数字代码（前六位表示建筑物所在的行政区)。
2代码第13位表示建筑类型：居住建筑为1;中小型公建为2;大型公建为3，
3代码第14位表示建筑功能；分为科敏文卫建筑、旅游建3
基本规定
3.8.1本市新建大型公共建筑应建立建筑能耗监测系统，设置建筑能耗监测中心（室)，对采集的能耗数据进行汇总和分析，为相关部门优化用能管理和严格能耗控制提供可靠数据和资料。3.0.2大型公共建筑建立的建筑能耗监测系统应按上级能耗监管中心要求自动、定时发送能耗数据信息，3.0.3建筑能耗监测系统应采用先进面成熟的技术、可靠而适用的设备。在条件许可时，应充分利用建筑设备管理系统、电力管理系统眠有功能，实现数据共享。3.0.4建筑能耗监测系统应作为新建建筑设备设施系统的组成部分，列人建设计划，同步设计、建设和验收。3.0.5建筑能耗监测系统的建立不应影响用能系统既有功能，降低系统技术指标。
筑、通信建筑、交通运输建筑、办公建筑、商业建筑、其他建筑共7类。
分配。
代码第15~18位为各类建筑流水号。建筑物编码由上级能耗监管中心或建筑管理部门统一4.3
能耗数据分类、分项
建筑能耗数据按水、电、燃气、燃油、集中供热、集中供冷和其他(包括可再生能源等)分为8类，其中水、燃气、燃油及其他类能源可根据名称不同再进行一级子类区分，具体如表4.3.1所示。
能耗分类
集中候热
集中候冷
建筑能耗数据分类
一般子类
饮用水
生活用水
天然气
人工煤气
液化气
能耗数据区分及编码
一般规定
建筑能耗监测系统采集的能耗信息应全面、准确，应能客观反映建筑运营过程中对于各类能源的依赖和耗费。采集的信息应便于对建筑能耗数据归类、统计和分析。建筑能耗监测信息由建筑基本信息和能耗数据两部分4.1.2
组成。
建筑基本信息
建筑基本信息应包括建筑物编码、建筑名称、建筑地址、建筑峻工日期、建筑层数、建筑功能、建筑总面积、空调面积、采暖面积、建筑空调系统形式、建筑果服系统形式、建筑结构形式、建筑外璃材料形式、建筑外墙保温形式、建筑外窗类型、建筑玻璃类型、窗框材料类型、经济指标（电价、水价、气价、热价）、填表日期、能耗监测工程验收日期。建筑基本信息可以表格方式人工录人，具体见附录A<建筑基本信息表》。4.2.2建筑物编码采用18位阿拉伯数字表示，由计算机处理系统自动生成，具体编码如下，
代码1～12位为该建筑所在街道区位数字代码（前六位1
表示建筑物所在的行政区)。
2代码第13位表示建筑类型：居住建筑为1;中小型公建为2;大型公建为3，
代码第14位表示建筑功能；分为科敏文卫建筑、旅游建3
续表4.3.1
需耗分类
可再生餐象
能耗数据分项
一级子类
太阳能系线
地源热系系统
其偿可再生能原系统
生活用水一级子类能耗宜分厨房餐厅和其他两个分项。电类能耗宜按用途不同区分为4个分项。空调系统分项分为一、二级子项，其余分项分为一级子项，二级子项可根据需要灵活设置。具体见表4.3.2所示。表4.3.2
分项用造
富规电耗
分项名称
照明、提康系能电耗
空调系航电耗
电耗数据分项
一般子頭
室内照明与插座
走踪和急照明
室外景观照明
冷热站
二级子项
冷水机组
冷冻水系
冷邦塔
冷卸水累
热水着环累
电锅炉
筑、通信建筑、交通运输建筑、办公建筑、商业建筑、其他建筑共7类。
分配。
代码第15~18位为各类建筑流水号。建筑物编码由上级能耗监管中心或建筑管理部门统一4.3
能耗数据分类、分项
建筑能耗数据按水、电、燃气、燃油、集中供热、集中供冷和其他(包括可再生能源等)分为8类，其中水、燃气、燃油及其他类能源可根据名称不同再进行一级子类区分，具体如表4.3.1所示。
能耗分类
集中侠热
集中候冷
续表4.3.2
分项用途
需视电瓶
特驿电耗
分项名称
空调系恢电耗
动力系统电耗
特维电耗
建筑能耗数据分类
一般子类
饮用水
生活用水
天然气
人工煤气
液化气
一饿子頭
空调来端
电子信息机康
洗衣房
野房餐厅
游袜施
健身房
二级子项
空调箱、新风凯组
风机点管
燃气类能耗可分为厨房餐厅和其他两个分项。4.4
能耗数据编码
建筑能耗的分类、分项在能耗监测数据中应以编码方式确定，并随建筑物编码之后排列。附录B能耗数据编码方法》。
编码的具体规定和排列方式见
续表4.3.1
紫耗分类
可再生能象
能耗数据分项
一燥子类
太阳能系统
地源热系系统
其位可再生能源系统
生活用水一级子类能耗宜分厨房蛋厅和其他两个分项。电类能耗宜按用途不同区分为4个分项。空调系统分项分为一、二级子项，其余分项分为一级子项，二级子项可根据需要灵活设置。具体见表4.3.2所示。表4.3.2
分项用造
富规电耗
分项名称
照明、提康系能电耗
空调系航电耗
电耗数据分项
一般子頭
室内照与辆座
走踪和急照明
室外景观照明
冷热站
系统工程设计
一般规定
二级子頭
冷水机组
冷冻水系
冷邦塔
冷卸水系
热水循环累
5.1.1建筑能耗监测系统设计应根据建筑物用途、用能类别和用能设备特点进行，应符合国家和本市相关法规和规范，满足上级能耗监管中心的要求。
5.1.2系统采用的计量装置必须符合国家法规和现行相关标准的要求，并经产品认证。
5.1.3系统应包括建筑物内各类能源消耗在线计量及能耗数据的采集、传输、处理等部分，大型建筑群的能耗监测系统宜采用分区、分站集傲式管理。
，受条件限制，无法自动计量的耗能，系统应允许人工录人5.14
耗能数据。
系统设计文件应包括：
本建筑物(群)用能类别和设计负荷，主要耗能设备设施类别及分布，分类分项供能系统图；2
系统设计说明及技术指标；
各类能耗监测方式和数据采集方式能耗监测和数据采集点表及平面分布图；能耗监测系统图；
6计量装置技术指标及安装详图。利用建筑设备管理系统、电力管理系统采集能耗数据时，应摄供上述系统有关能耗监测数据采集的原理图、采集点表及平面分布图，并说明数据共享的方式和接口；
续表4.3.2
分项用途
需规电瓶
特弹电耗
分项名称
空调系恢电耗
动力系统电耗
特维电耗
一般子頭
空调来暖
电子信息机房
洗衣房
厨房餐厅
普袜施
健身房
二级子项
空调箱、新风凯组
风机盘管
燃气类能耗可分为厨房餐厅和其他两个分项。4.4
能耗数据编码
建筑能耗的分类、分项在能耗监测数据中应以编码方式确定，并随建筑物编码之后排列。编码的具体规定和排列方式见附录B能耗数据编码方法》。
建筑物内系统传输设备安装、布线和接线详图以及抗干7
扰、防雷保护、浪通保护措施；能耗信息管理系统软件架构说明；向上级能耗监管中心和物业管理部门发送能耗数据的信9
息传输方式和传输协议；
系统设备清单，
能耗计量装置选型与配置
数字水表选型与配置应符合以下规定；5.2.1
数字水表精度等级应不低于2.5级。1
2数字水表性能参数应符合《封闭满管道中水流量的测量饮用冷水水表与热水水表>(GB/T778)的规定；3数字水表应具有累计流量和计量数据输出功能。应优先选用具有RS一485标准申行接口或M一BUS电气接口的水表，当采用其他接口的水表时，应符合相关标准和规定，4数字水表配置应符合以下原则；1)应在建筑物(或建筑群)市政给水管网引人总管配置数字水表；
2)宜在伙用水、集中供热水、生活用水供水管配置数字水表；
3)宜在厨房餐厅用水供水管配置数字水表；4)宜在建筑物内部按经济核算单元及不同用途的供水管配置数字水表：
5)宜在冷却塔及水景补充水供水管配置数字水表。5在既有建筑改造工程中，应结合现场安装条件参照本节第4款规定的原则配置，
系统工程设计
一般规定
5.1.1建筑能耗监测系统设计应根据建筑物用途、用能类别和用能设备特点进行，应符合国家和本市相关法规和规范，满足上级能耗监管中心的要求。
5.1.2系统采用的计量装置必须符合国家法规和现行相关标准的要求，并经产品认证。
5.1.3系统应包括建筑物内各类能源消耗在线计量及能耗数据的采集、传输、处理等部分，大型建筑群的能耗监测系统宜采用分区、分站集散式管理，
5.L.4受条件限制，无法自动计量的耗能，系统应允许人工录人耗能数据。
：系统设计文件应包括：
1本建筑物(群)用能类别和设计负荷，主要耗能设备设施类别及分布，分类分项供能系统图；2
系统设计说明及技术指标；
各类能耗监测方式和数据采集方式；3
能耗监测和数据采集点表及平面分布图；能耗监测系统图；
6计量装置技术指标及安装详图。元利用建筑设备管理系
统、电力管理系统采集能耗数据时，应提供上述系统有关能耗监测数据采集的原理图、采集点表及平面分布图，并说明数据共享的方式和接口；
数字水表及其接口管径应不影响原系统供水流速。电子式电能计量装置的选型与配置应符合以下规定：电子式电能计量装置精度等级应不低于1.0级。电流互感器精度等级应不低于0.5级。电流互感器性能参数应符合（电流互感器》(GB1208)规3
定的技术要求，
电子式电能计量装置应具有计量数据输出功能。应优先选用具有RS-485标准申行接口或M-BUS电气接口的计量装当采用其他接口时，应符合相关标准的规定，置。
电子式电能计量装置配置应符合以下原则：5
1)建筑物(群)供电变压器出线侧应配置计量装置，以获得建筑总用电量。该回路宜选用三相电力分析仪表，用以获取电压、电流、功率、电度等各项电能质量参数；2)空调、照明插座等低压配电主干线路和单台功率200kW以上的设备供电回路应配置计量装置，获取各分项总用电量和大功率设备用电量，
3)动力和机房等低压配电主干线路应配置计量装置；4)末端有特殊需要的设备可单独配置计量装置；5)长期性租赁场所应配置计量装置。对此类电能计量宜采取防窃电措施。
在既有建筑物改造中，应充分利用现有配电设施和低压配电监测系统，合理配置分项计量所需的计量装置、计量表箱。5.2.3
数字燃气表的选型与配置应符合以下规定：数字燃气表精度等级应不低于2.0级。数字燃气表应根据使用燃气类别、安装条件、工作压力和用户要求等因素选择。
建筑物内系统传输设备安装、布线和接线详图以及抗干7
扰、防雷保护、浪通保护措施；能耗信息管理系统软件架构说明；8
向上级能耗监管中心和物业管理部门发送能耗数据的信9
息传输方式和传输协议；
10系统设备清单，
能耗计量装置选型与配置
数字水表选型与配置应符合以下规定：数字水表精度等级应不低于2.5级。1
2数字水表性能参数应符合《封闭满管道中水流量的测量饮用冷水水表与热水水表》(GB/T778)的规定；3数字水表应具有累计流量和计量数据输出功能。应优先选用具有RS一485标准申行接口或M-BUS电气接口的水表，当采用其他接口的水表时，应符合相关标准和规定，4数字水表配置应符合以下原则：1)应在建筑物(或建筑群)市政给水管网引人总管配置数字水表；
2)宜在伙用水、集中供热水、生活用水供水管配置数字水表；
3)宜在厨房餐厅用水供水管配置数字水表；4)宜在建筑物内部按经济核算单元及不同用途的供水管配置数字水表；
5)宜在冷却塔及水景补充水供水管配置数字水表。5在既有建筑改造工程中，应结合现场安装条件参照本节第4款规定的原则配置，
3数字燃气表应具有累计流量功能和计量数据输出功能。应优先选用具有RS-485标准审行接口或M-BUS电气接口的表具。当采用其他接口表具时，应符合相关标准的规定。4数字燃气表宜配置于以下部位：1)建筑物(群)市政供气管网引人管；2)厨房餐厅用气供气管；
3)燃气锅炉供气管；
4)燃气机组供气管
既有建筑改造时，应结合现场安装条件参照本节第4款5
规定配置数字燃气表。
数字热量表选型与配置应符合以下规定5.2.4
数字热量表误差应不大于5%。
数字热量表性能参数应符合《热量表》(CJ128)的规定。2
数字热量表应具有检测接口或数据通信接口，应优先选3
用具有RS-485标准审行接口或MBUS电气接口的表具。当采用其他接口表具时，应符合相关标准的规定。4数字热量表宜在如下部位配置：1)采用区域性热源和冷源时，宜在每栋单体建筑的热(冷）源人口总管上配置：
2)租赁使用场所宜单独配置数字热量表。5数字热量表的配置应不影响原有热(冷)量传导量和传导速度，
5可再生能源系统应采用相应的能量计量装置实时计量，5.2.5
并将其数据纳人该建筑物(群)的能耗监测系统中管理。5同一能耗监测系统中宜采用相同通信协议的计量装置。5.2.6
数字水表及其接口管径应不影响原系统供水流速。6
电子式电能计量装置的选型与配置应符合以下规定电子式电能计量装置精度等级应不低于1.0级。电流互感器精度等级应不低于0.5级。3
电流互感器性能参数应符合电流互感器》(GB1208)规定的技术要求，
电子式电能计量装置应具有计量数据输出功能。应优先4
选用具有RS-485标准申行接口或M-BUS电气接口的计量装当采用其他接口时，应符合相关标准的规定。置。
电子式电能计量装置配置应符合以下原则：5
1)建筑物(群)供电变压器出线侧应配置计量装置，以获得建筑总用电量。该回路宜选用三相电力分析仪表，用以获取电压、电流、功率、电度等各项电能质量参数；2)空调、照明插座等低压配电主干线路和单台功率200kW以上的设备供电回路应配置计量装置，获取各分项总用电量和大功率设备用电量。
3)动力和机房等低压配电主干线路应配置计量装置；4)末端有特殊需要的设备可单独配置计量装置；5)长期性租赁场所应配置计量装置。对此类电能计量宜采取防窃电措施。
6在既有建筑物改造中，应充分利用现有配电设施和低压配电监测系统，合理配置分项计量所需的计量装置、计量表箱。5.2.3
数字燃气表的选型与配置应符合以下规定：数字燃气表精度等级应不低于2.0级。2数字燃气表应根据使用燃气类别、安装条件、工作压力和用户要求等因素选择。
传输系统的设计
5.3.1传输系统是指能耗计量装置至建筑能耗监测中心(室)管理服务器之间的信息传输通道，包括信息传输设备和传输缆等。
系统传输方式应取决于前端计量装置数量、分布、传输距5.3.2
离、环境条件、信息容量及传输设备技术要求等因素确定，应采用有线为主、无线为辅的传输方式。根据传输设备技术性能要求采用总线制传输方式、以太网传输方式，或两者混合应用的方式。布线有围难的，可采用无线传输方式。5.3.3传输系统性能和技术指标应保证建筑能耗监测中心管理服务器与前端采集系统设备之间可靠通信。5.3.4线缆选型应符合以下规定
能耗监测系统使用的钢质线缆与其他信息系统缆线合用线管、线精数设时，宜采用屏蔽型线缆，2电线电缆敷设采用金属管或金属密封线槽时，可选用普通型缆线。在开放式桥架（或吊挂环）敷设时，应选用阻燃型线缆，
室外数设的线应采用防水型。
5.3.5传输系统中配置的信息转换、放大等设备应设置在建筑物弱电井（间）内，宜以专用箱体防护。传输设备和计量装置应以不间断电源集中供电，
监测中心的设计
建筑能耗监测系统的监测中心（室）可单独设置，其机房应符合《电子信息系统机房设计规范》(GB50174一2008)的相关14
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
