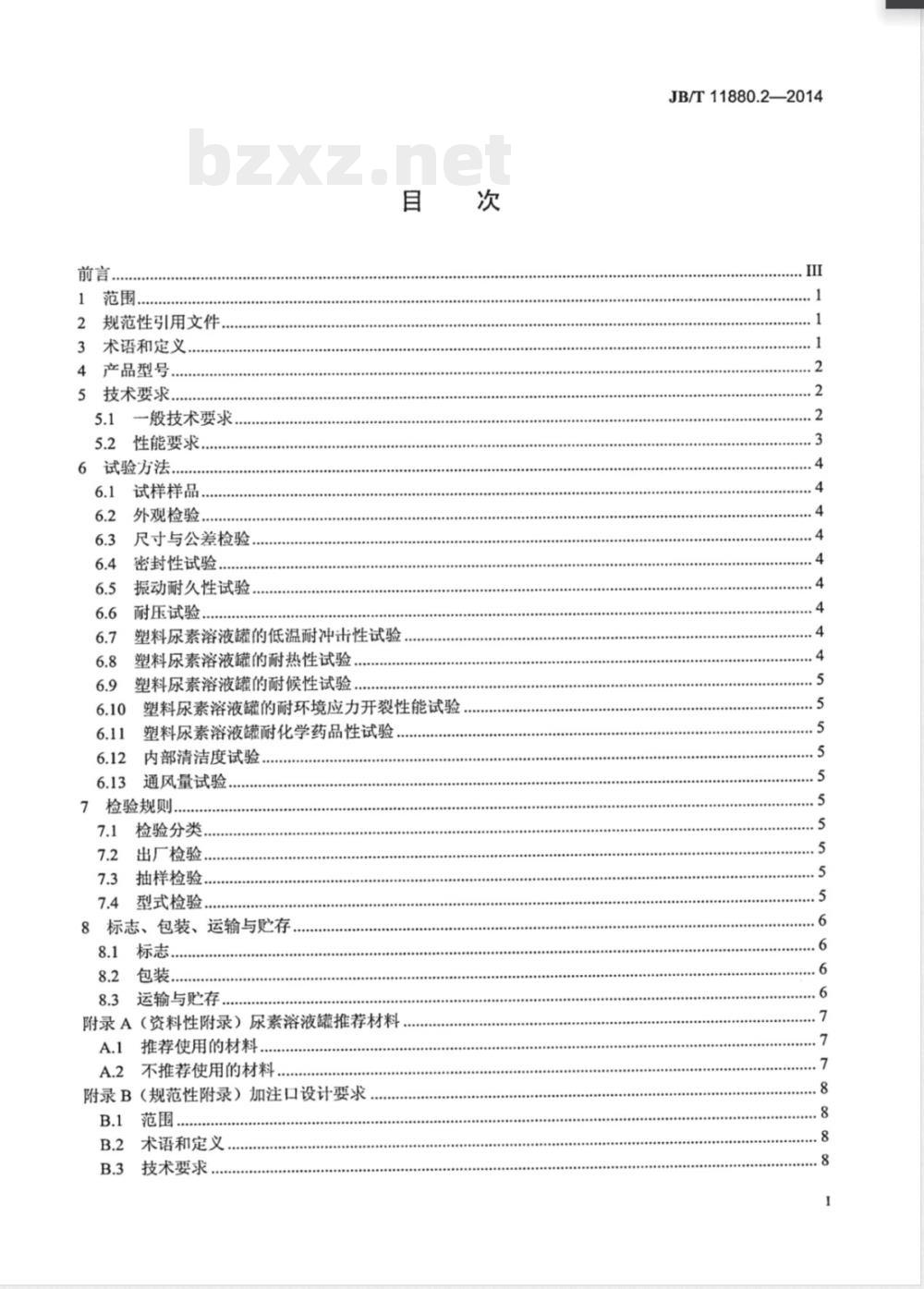

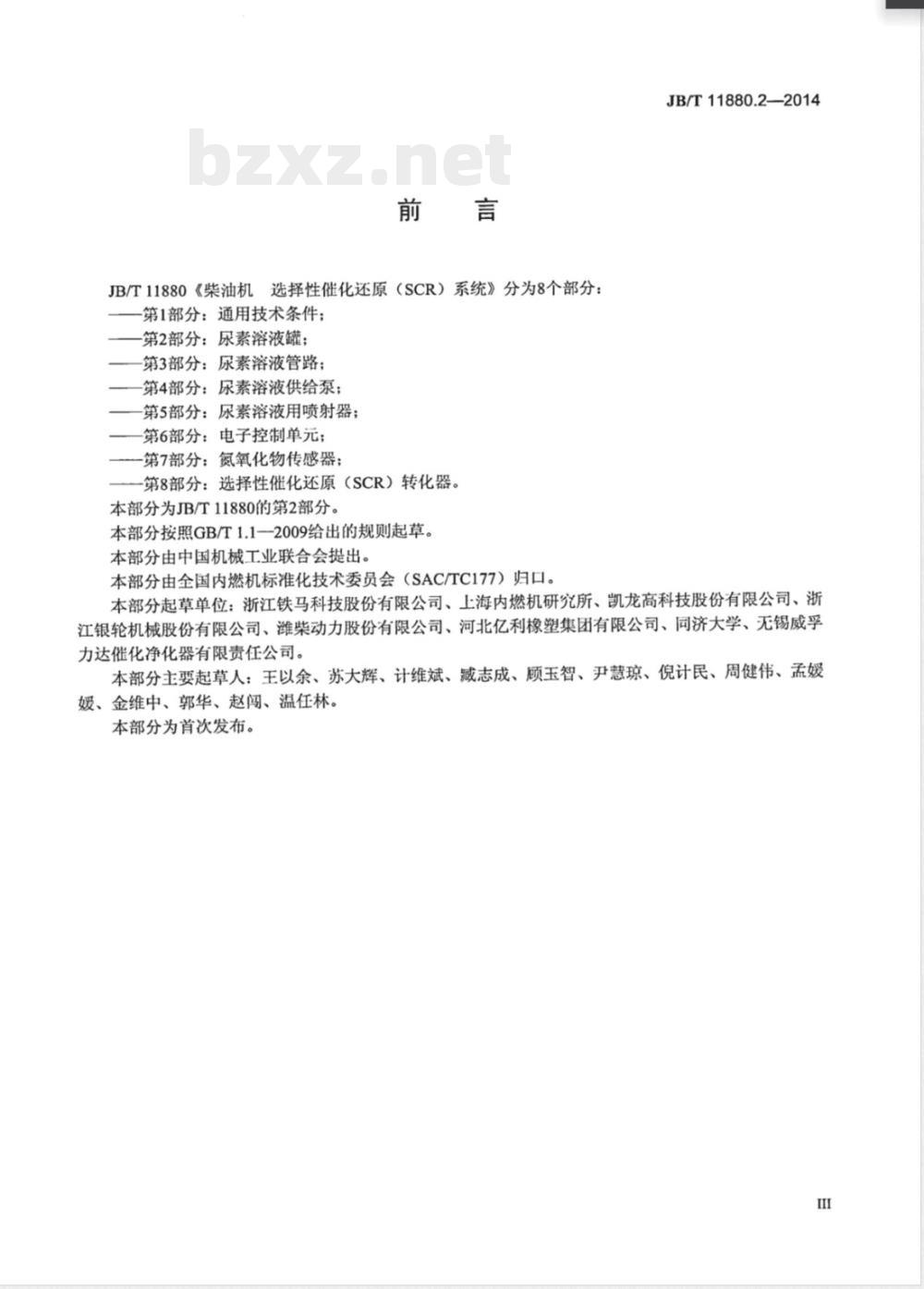

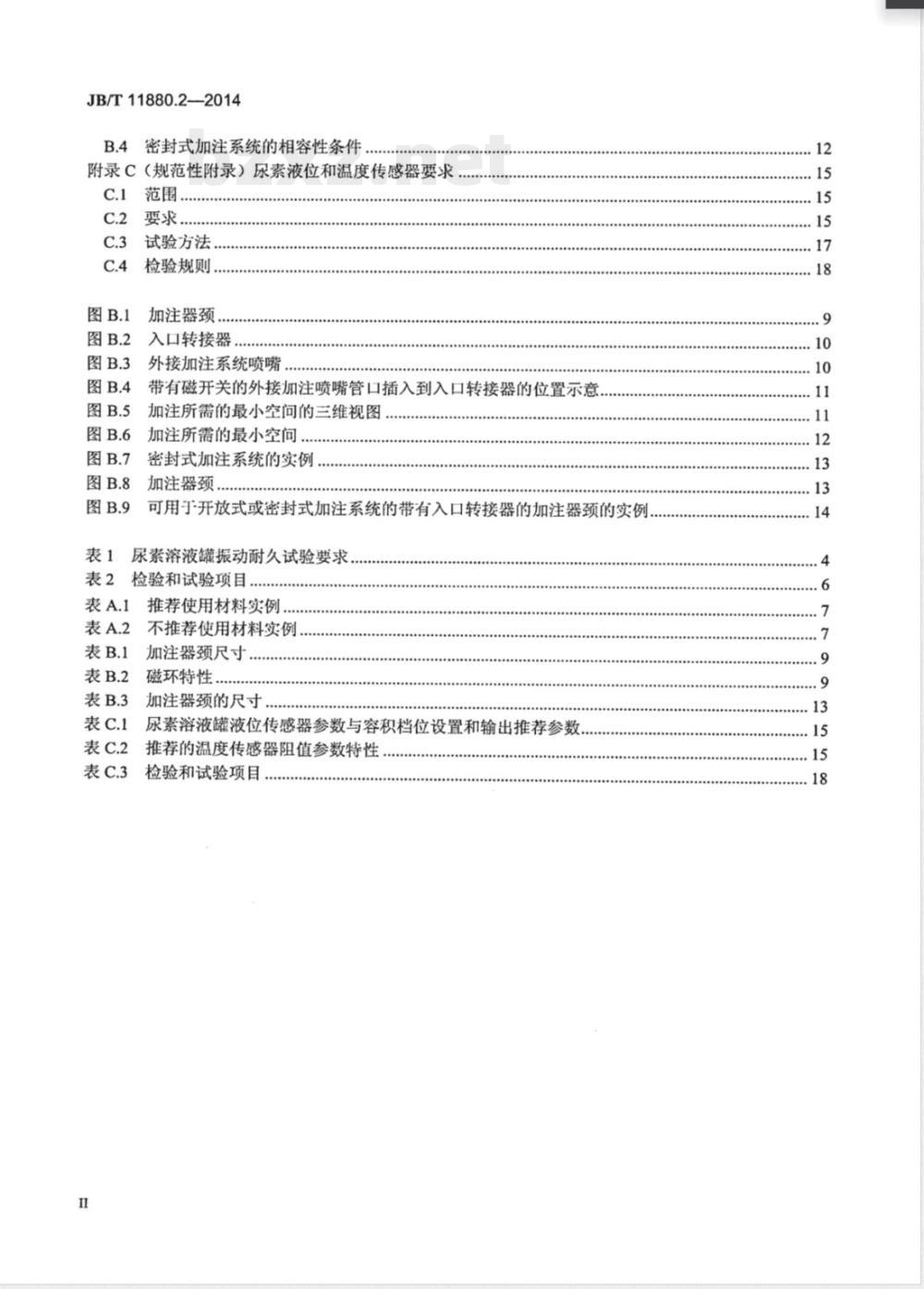

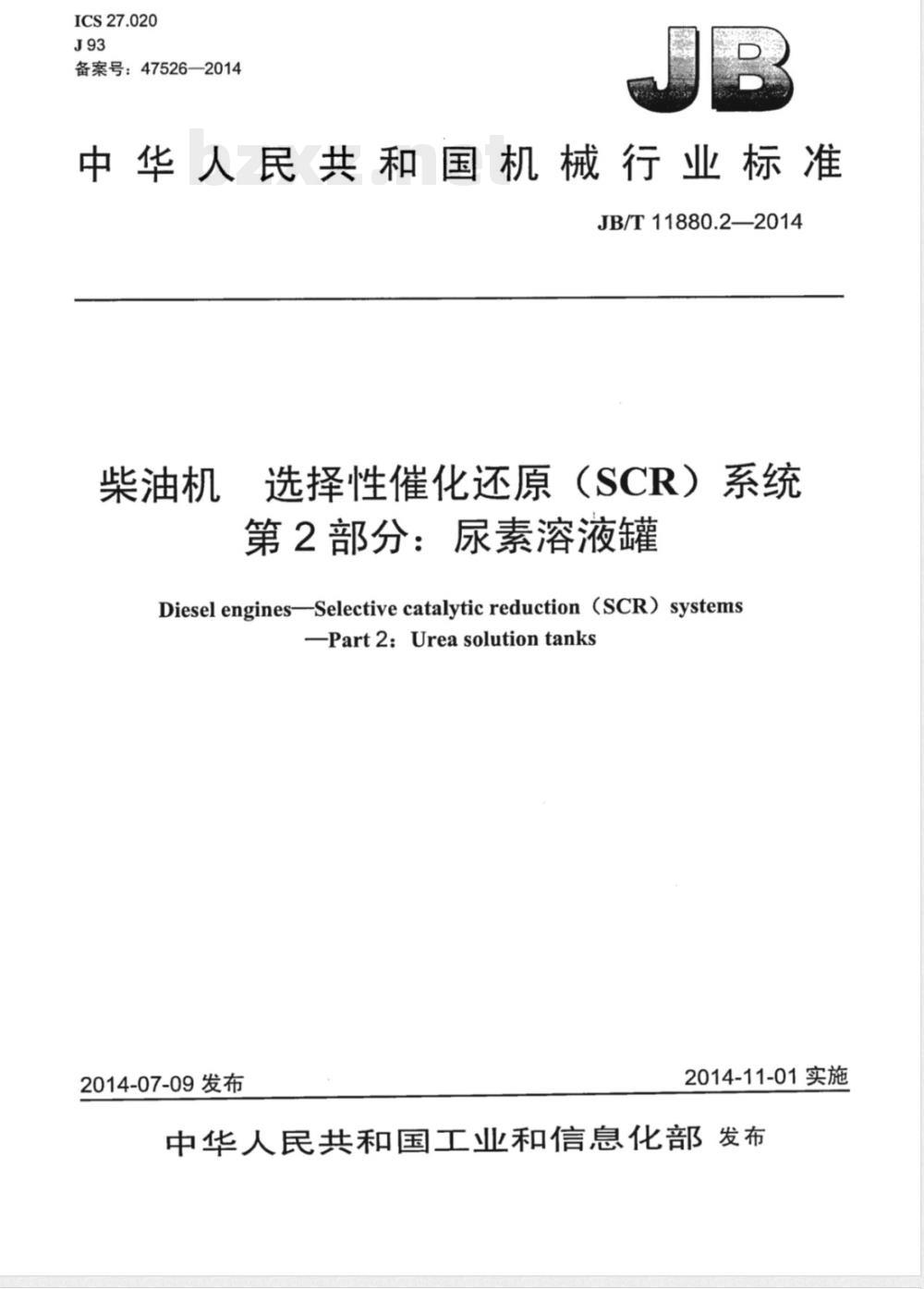

ICS27.020 JB/T11880.2—2014 中华人民共和国机械行业标准 柴油机 选择性催化还原（SCR）系统 第2部分：尿素溶液罐 Diesel engines - Selective catalytic reduction (SCR) systems - Part 2: Urea solution tanks 2014-07-09 发布 2014-11-01 实施 前言 JB/T11880《柴油机选择性催化还原（SCR）系统》分为8个部分：第1部分：通用技术条件；第2部分：尿素溶液罐；第3部分：尿素溶液管路；第4部分：尿素溶液供给泵；第5部分：尿素溶液用喷射器；第6部分：电子控制单元；第7部分：氮氧化物传感器；第8部分：选择性催化还原（SCR）转化器。 本部分为JB/T11880的第2部分。本部分按照GB/T 1.1-2009给出的规则起草。本部分由中国机械工业联合会提出。本部分由全在国内燃机标准化技术委员会（SAC/TC177）归口。本部分起草单位：浙江铁马科技股份有限公司、上海内燃机研究所、凯龙高科技股份有限公司、浙江银轮机械股份有限公司、潍柴动力股份有限公司、河北亿利橡塑集团有限公司、同济大学、无锡威孚力达催化净化器有限责任公司。 目录 1 范围 2 规范性引用文件 3 术语和定义 4 产品型号 5 技术要求 5.1 一般技术要求 5.2 性能要求 6 试验方法 6.1 试样样品、外观检验 6.2 尺寸与公差检验 6.3 密封性试验 6.4 振动耐久性试验 6.5 耐压试验 6.6 塑料尿素溶液罐的低温耐冲击性试验 6.7 塑料尿素溶液罐的耐热性试验 6.8 塑料尿素溶液罐的耐候性试验 6.9 塑料尿素溶液罐的耐环境应力开裂性能试验 6.10 塑料尿素溶液罐耐化学药品性试验、内部清洁度试验 6.11 通风量试验 6.12 检验规则 7 检验 7.1 出厂检验 7.2 抽样检验 7.3 型式检验 8 标志、包装、运输与贮存 8.1 标志 8.2 包装 8.3 运输与贮存 附录A 尿素溶液罐推荐材料 附录B 加注口设计要求 附录C 尿素液位和温度传感器要求 1 范围 JB/T11880.2—2014的本部分规定了选择性催化还原（SCR）系统中尿素溶液罐的术语和定义、产品型号、技术要求、试验方法、检验规则、标志、包装、运输与贮存等。本部分适用于柴油机及车辆用SCR系统，其他用途的SCR系统也可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是标注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 250 纺织品色牢度试验评定 GB/T 1842—2008 塑料聚乙烯环境应力开裂试验方法 GB/T 2828.1—2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 16422.2 塑料实验室光源暴露试验方法 第2部分：弧灯法 GB 18296 汽车燃油箱安全性能要求和试验方法 QC/T 417（所有部分）车用电线束插接器 QC/T 572 汽车清洁工作导则测定方法 ISO 22241-3 柴油发动机NOx还原剂AUS32—第3部分：装卸、运输和储存 ISO 22241-4—2009 柴油发动机NOx还原剂AUS32—第4部分：再充填接口 SAE J2044 用于液体燃料和蒸发/排放系统快速接头的技术要求 3 术语和定义 3.1 尿素溶液罐 (urea solution tank)：由罐体、尿素液位温度传感器、呼吸器、排污底阀、加注口、加注口盖及其他附属装置装配而成的整体。在产品型号编制中，尿素溶液罐用NSG表示。 3.2 尿素液位和温度传感器 (urea solution tank level and temperature sensor)：提供罐内尿素溶液液位和温度参数的感应装置。 3.3 呼吸器 (air vent)：保持罐内外压力平衡且不易被尿素结晶、灰尘等堵塞的罐上辅助器件。 3.4 额定容量 (rated volume)：尿素溶液罐设计参数中规定加注尿素的容量。尿素溶液罐常用额定容量：16L、25L、35L、60L、80L、100L。 4 产品型号 产品型号按如下方式编制： NSG-□-□ （其中：NSG为尿素溶液罐代号；第一个□为额定容量；第二个□为尿素液位和温度传感器代号） 示例：NSG-35-475 表示安装475型尿素液位和温度传感器的、额定容量为35L的尿素溶液罐。 5 技术要求 5.1 一般技术要求 5.1.1 工作温度：尿素溶液罐工作温度范围为-40℃～85℃。 5.1.2 材料：尿素溶液罐罐体及其配件材料的选择应符合尿素液质要求的相关规定。所有不能确定是否与尿素溶液兼容的材料都需要进行试验，以评估此材料对尿素溶液产品质量可能产生的影响。 5.1.3 结构： 5.1.3.1 尿素溶液罐如果选用塑料材料加工成型，罐体可以分为本色和黑色两种，如有特殊要求应由供需双方协商确定。 5.1.3.2 尿素溶液加注口设计应符合附录B的规定。 5.1.3.3 为满足尿素液位和温度传感器检测尿素消耗量的要求，尿素液位传感器参数与实际容量应具有对应关系，详见附录C的规定。罐体结构应能承受冻结、解冻循环下的应力变化。 5.1.3.4 尿素液位和温度传感器总成在罐体上有多个安装方向，可按要求进行调整。 5.1.3.5 在进行尿素溶液罐的结构设计时，推荐预留最大额定容量10%以上的膨胀空间，以防因过量加注造成冻结状态下罐体破裂。 5.1.3.6 尿素溶液罐额定最高液位处可以设有目视液位显示，以防人工加注尿素溶液时，加注液位超出最高液位标记。 5.1.3.7 尿素溶液罐排污底阀应设置在罐体底部最低处。 5.1.4 外观：制品表面颜色、花纹必须均匀一致，不得有明显差异；制品可见表面应光滑、无飞边和毛刺，不允许有气泡、杂质、凹凸、流痕和裂纹等有损外观、技术性能、装配性能和使用寿命的缺陷。 5.1.5 尺寸与公差：尿素溶液罐的外形尺寸、安装尺寸（包括入口转接器内径尺寸、液位和温度传感器安装孔的内径尺寸），应符合附录B及最终用户图样的要求。 5.2 性能要求 5.2.1 密封性：经6.4规定的试验后...
