【其他行业标准】内燃机空气、机油、柴油滤清器纸质滤芯系列尺寸

本网站发布时间： 2025-05-09 15:26:19

JB/T9757-2011
现行
　点击下载此标准

基本信息

标准号：
JB/T 9757-2011
标准名称：
内燃机空气、机油、柴油滤清器纸质滤芯系列尺寸
标准类别：
机械行业标准(JB)
英文名称：
Internal combustion engines— Paper–elements for air filters oil filters and diesel fuel filters— Dimensions
标准状态：
现行
发布日期：
2011-05-18
实施日期：
2011-08-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
562.43 KB

手机扫码下载更方便

标准分类号

标准ICS号：
能源和热传导工程>>27.020内燃机
中标分类号：
机械>>活塞式内燃机与其他动力设备>>J93进、排气系统

关联标准

替代情况：
替代JB/T 9757-1999

出版信息

出版社：
机械工业出版社
标准价格：
10.0
出版日期：
2011-08-01

其他信息

起草单位：
蚌埠市昊业滤清器有限公司、上海内燃机研究所、上海永红汽车零部件有限公司、临海市环流汽配制造有限公司、杭州特种纸业有限公司
发布部门：
中华人民共和国工业和信息化部
相关标签：
内燃机空气机油柴油滤清器纸质滤芯尺寸

标准简介/下载

点击下载

标准简介：

本标准规定了内燃机空气、机油、柴油滤清器纸质滤芯的系列尺寸。本标准适用于功率在735kW以下的内燃机空气、机油、柴油滤清器的纸质滤芯。

标准内容

部分标准内容：

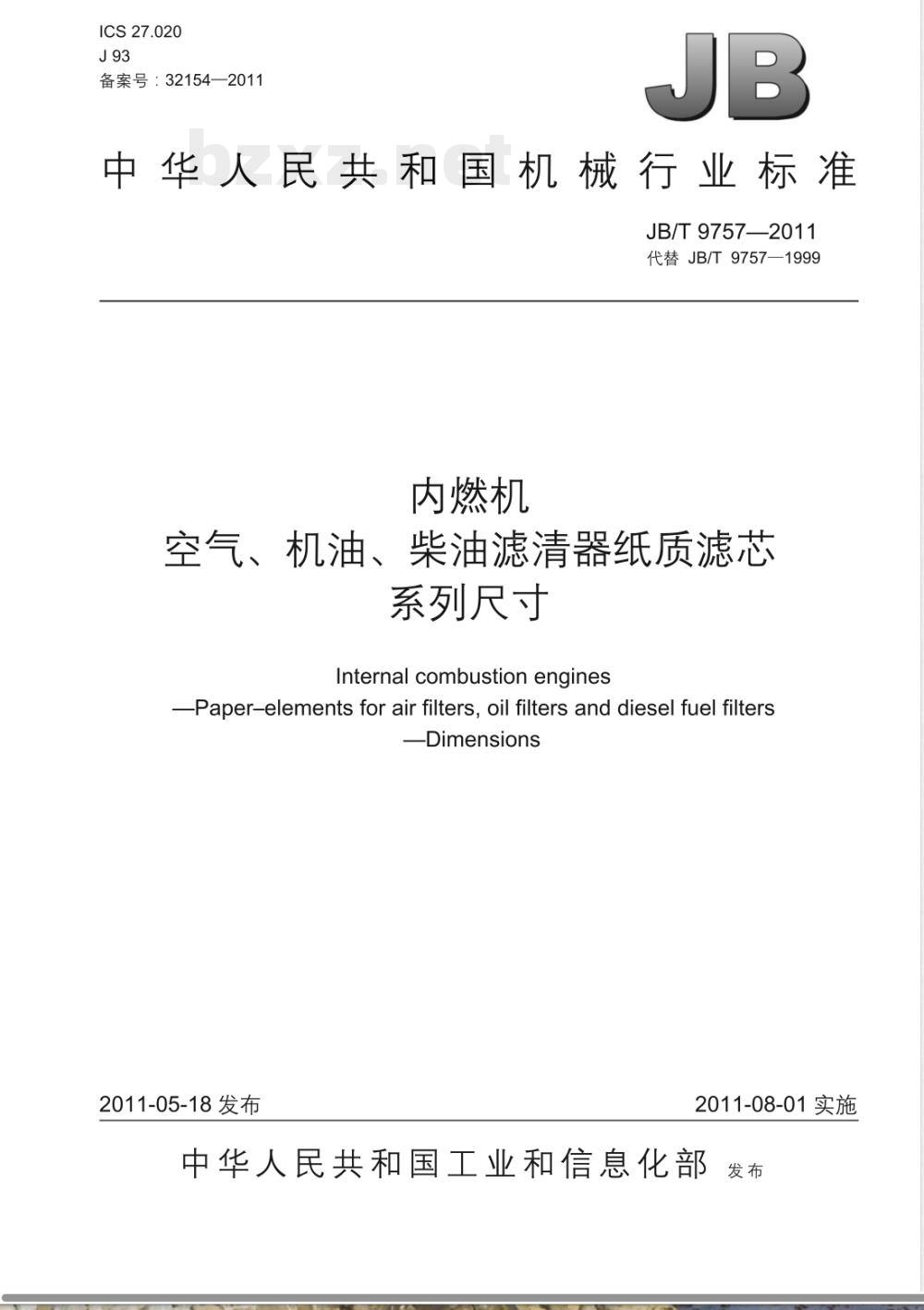

中华人民共和国机械行业标准 JB/T9757—2011
内燃机空气、机油、柴油滤清器纸质滤芯系列尺寸
Internal combustion engines - Paper elements for air filters, oil filters and diesel fuel filters - Dimensions

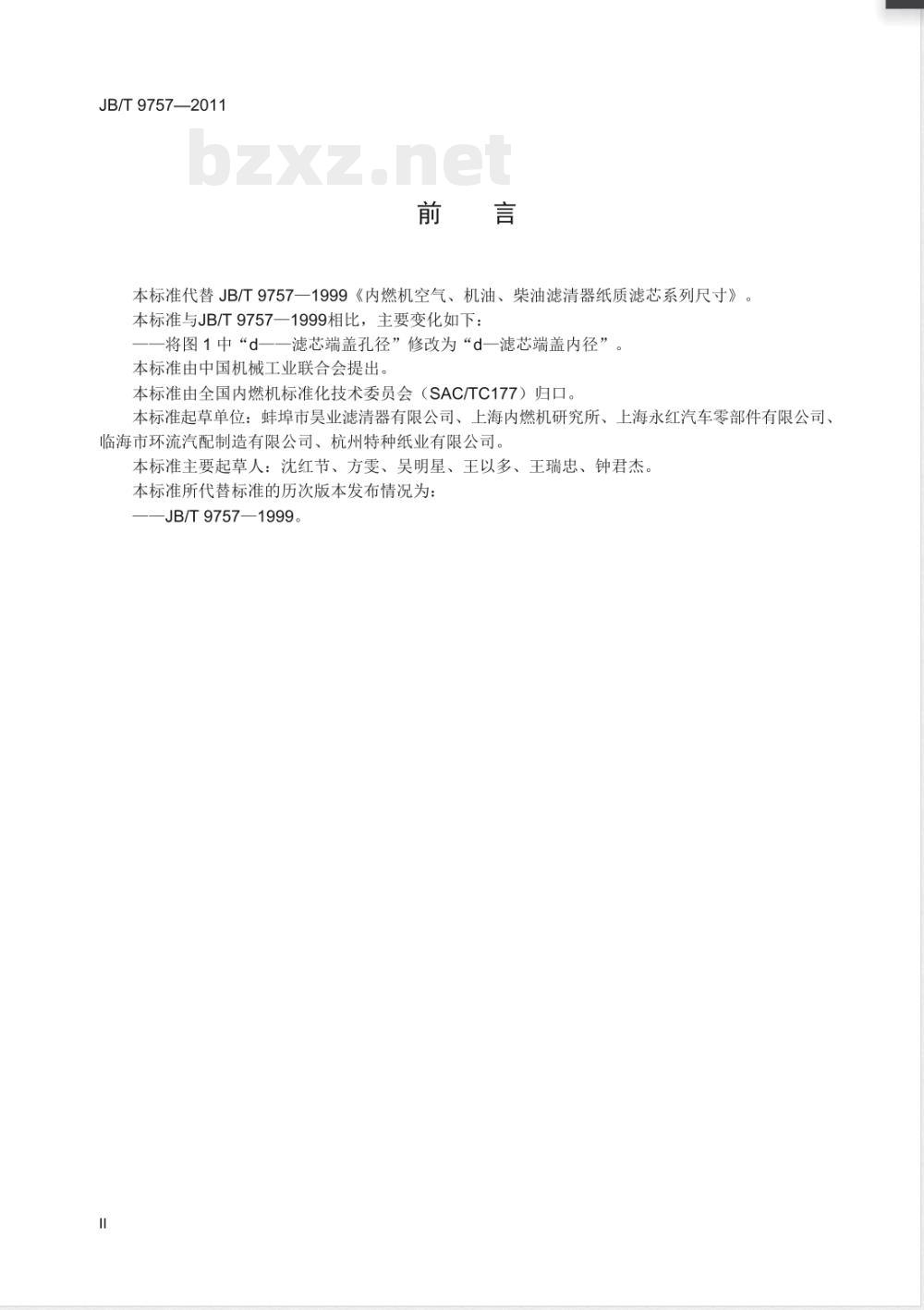

前言
本标准代替JB/T9757—1999《内燃机空气、机油、柴油滤清器纸质滤芯系列尺寸》。本标准与JB/T9757—1999相比，主要变化如下：将图1中“d—滤芯端盖孔径”修改为“d—滤芯端盖内径”。
本标准由中国机械工业联合会提出。本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。
本标准起草单位：蚌埠市昊业滤清器有限公司、上海内燃机研究所、上海永红汽车零部件有限公司、临海市环流汽配制造有限公司、杭州特种纸业有限公司。
本标准主要起草人：沈红节、方雯、吴明星、王以多、王瑞忠、钟君杰。

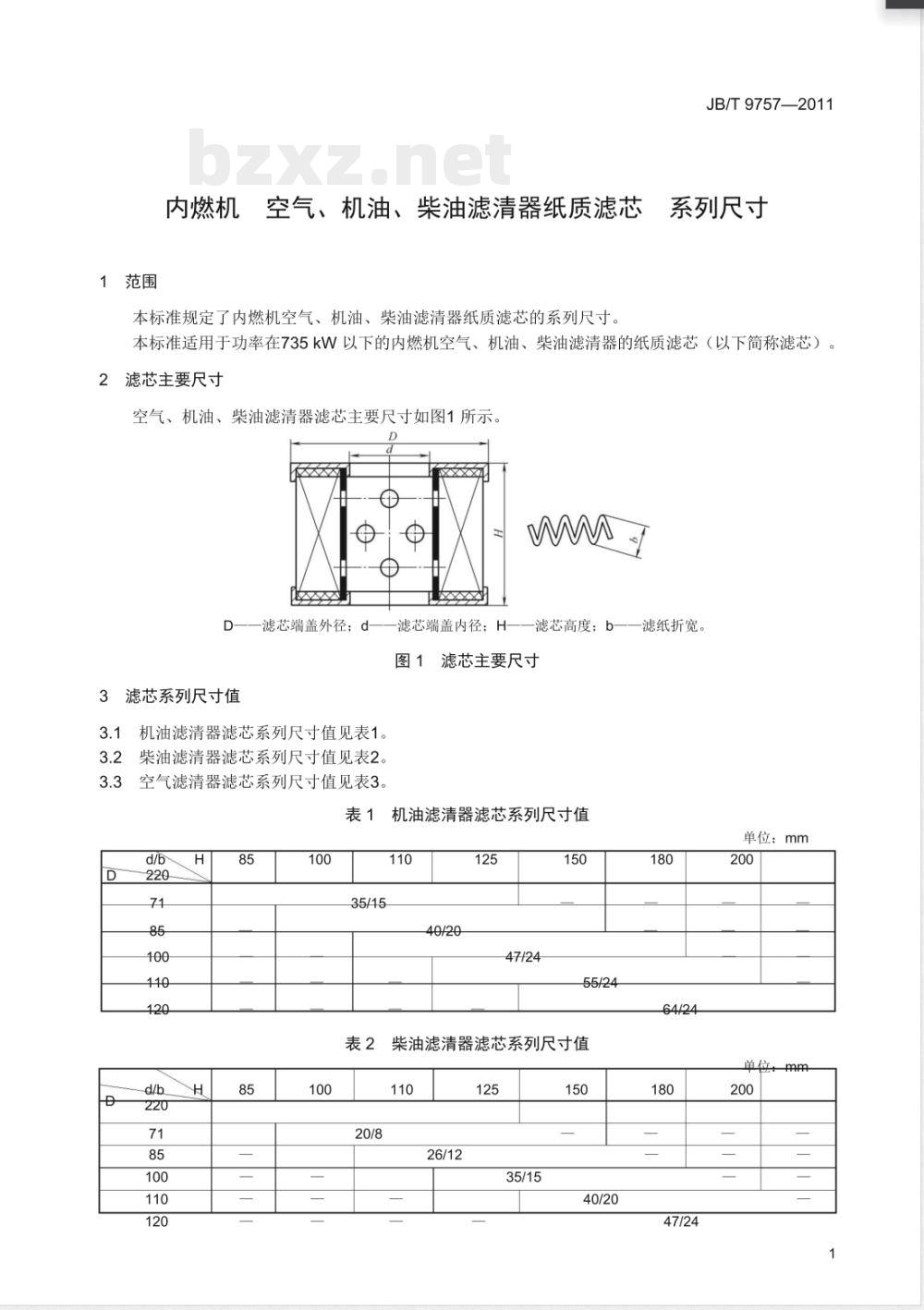

1 范围
本标准规定了内燃机空气、机油、柴油滤清器纸质滤芯的系列尺寸。本标准适用于功率在735kW以下的内燃机空气、机油、柴油滤清器的纸质滤芯（以下简称滤芯）。

2 滤芯主要尺寸
空气、机油、柴油滤清器滤芯主要尺寸参数如下：
D——滤芯端盖外径；
d——滤芯端盖内径；
H——滤芯高度；
b——滤纸折宽。

3 滤芯系列尺寸值
3.1 机油滤清器滤芯系列尺寸值（单位：mm）
D=220, d=71
- N=85, H=85, b=35/15
- N=100, H=85, b=40/20
- N=110, H=100, b=47/24
- N=120, H=100, b=55/24
- N=110, H=125, b=64/24

3.2 柴油滤清器滤芯系列尺寸值（单位：mm）
D范围: 85~200mm
d范围: 53~200mm
H范围: 110~200mm

3.3 空气滤清器滤芯系列尺寸值（单位：mm）
D范围: 240~480mm
d范围: 170~400mm

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
