【其他行业标准】 柴油机 选择性催化还原（SCR）系统 第6部分：电子控制单元

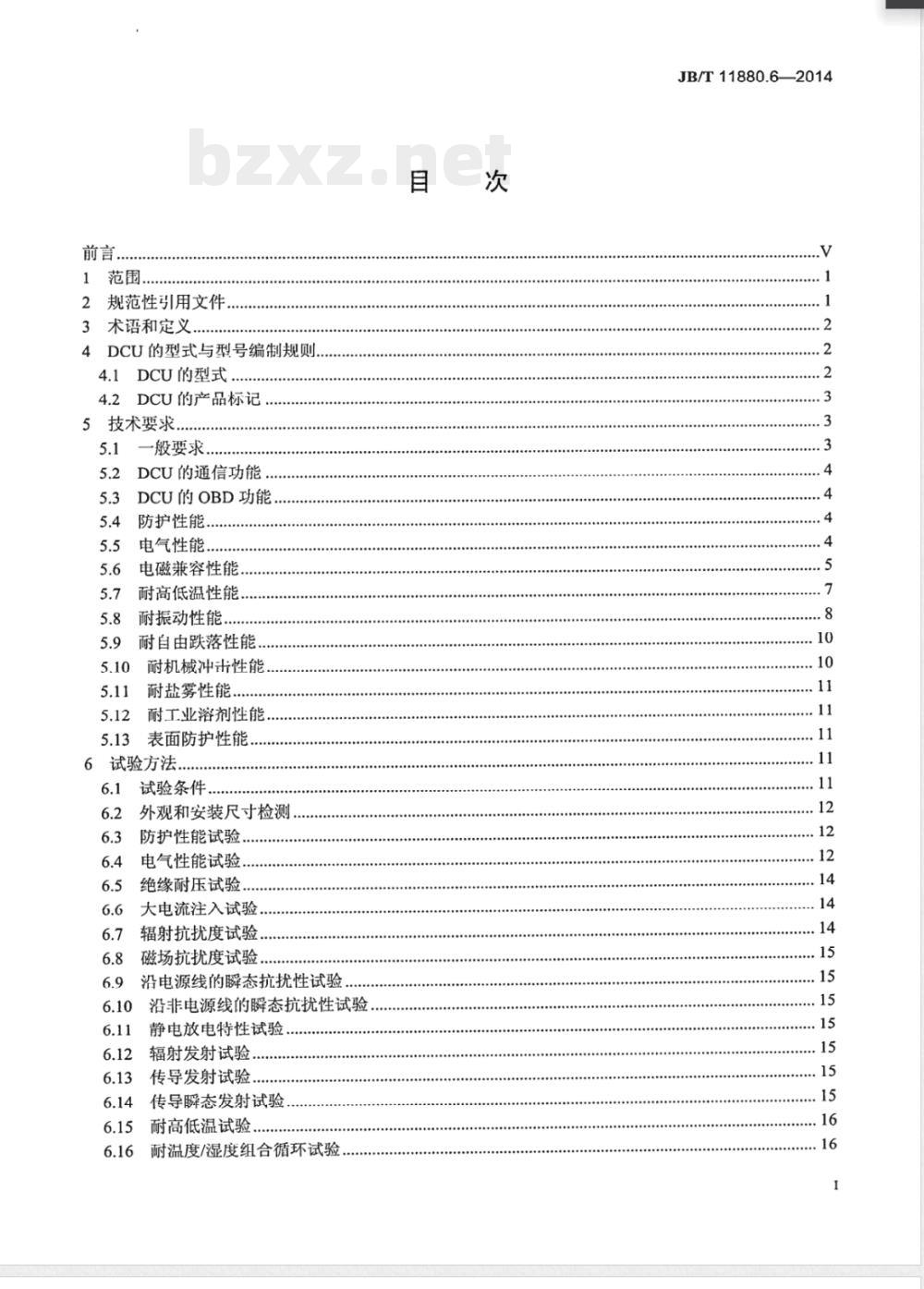

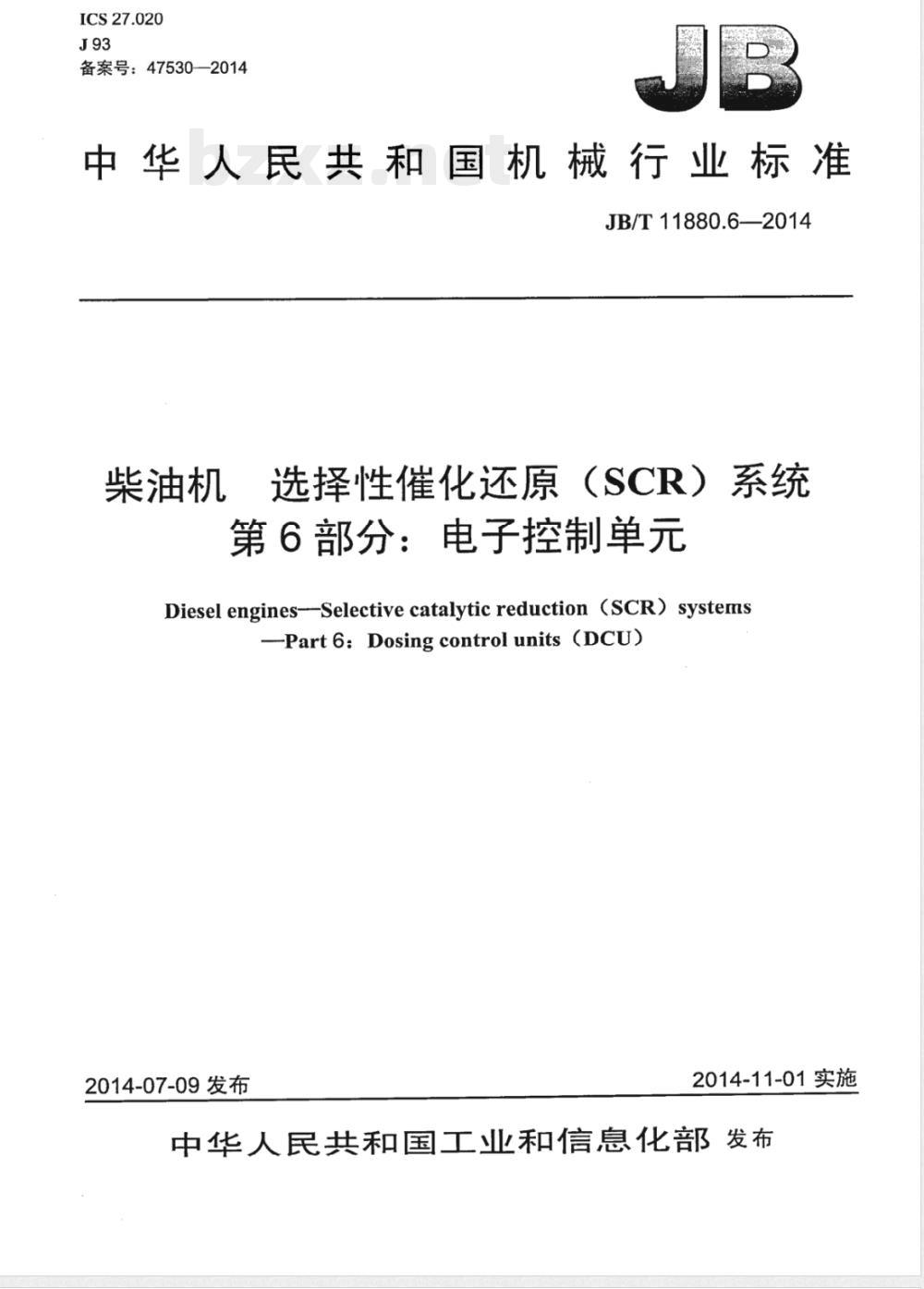

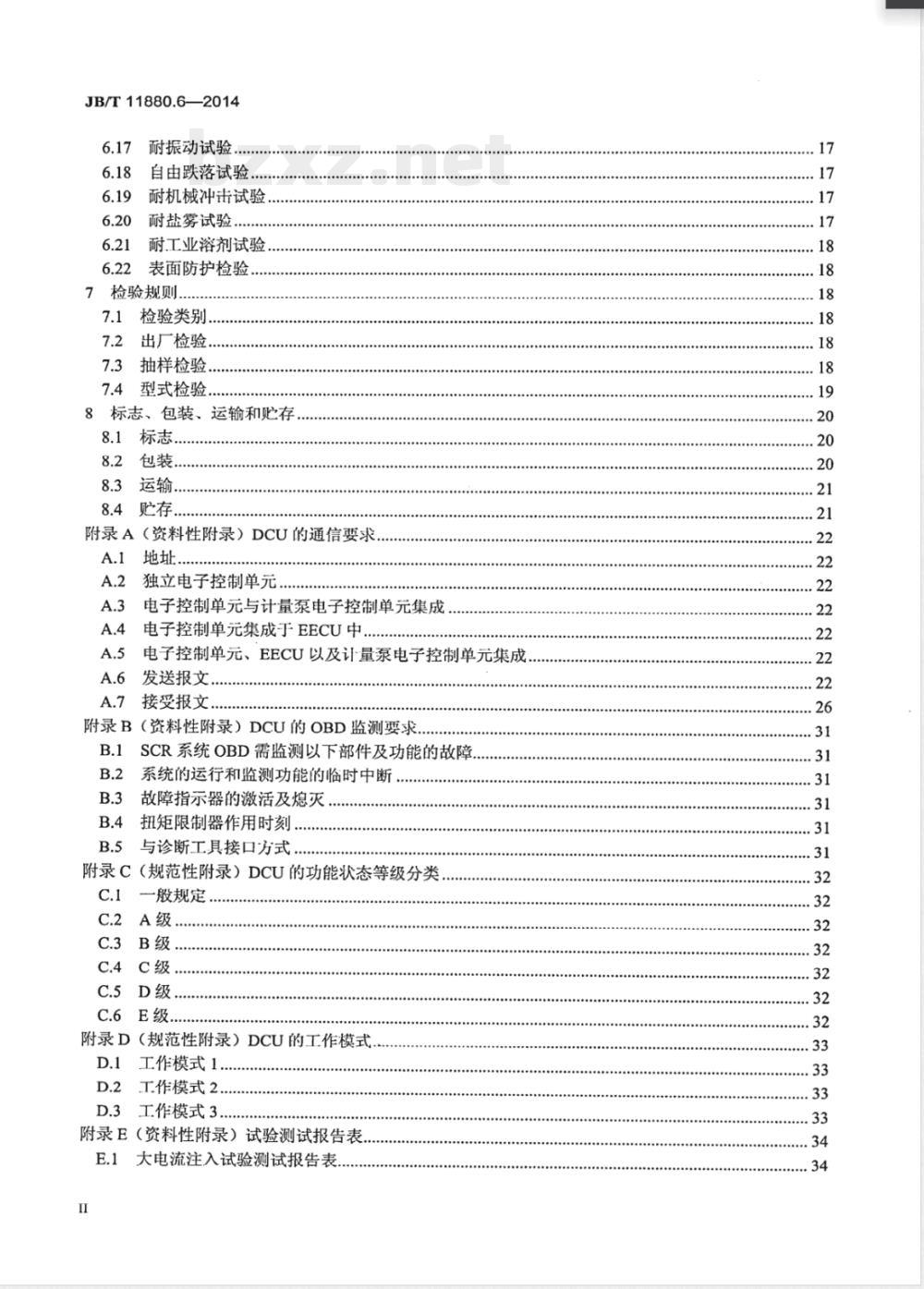

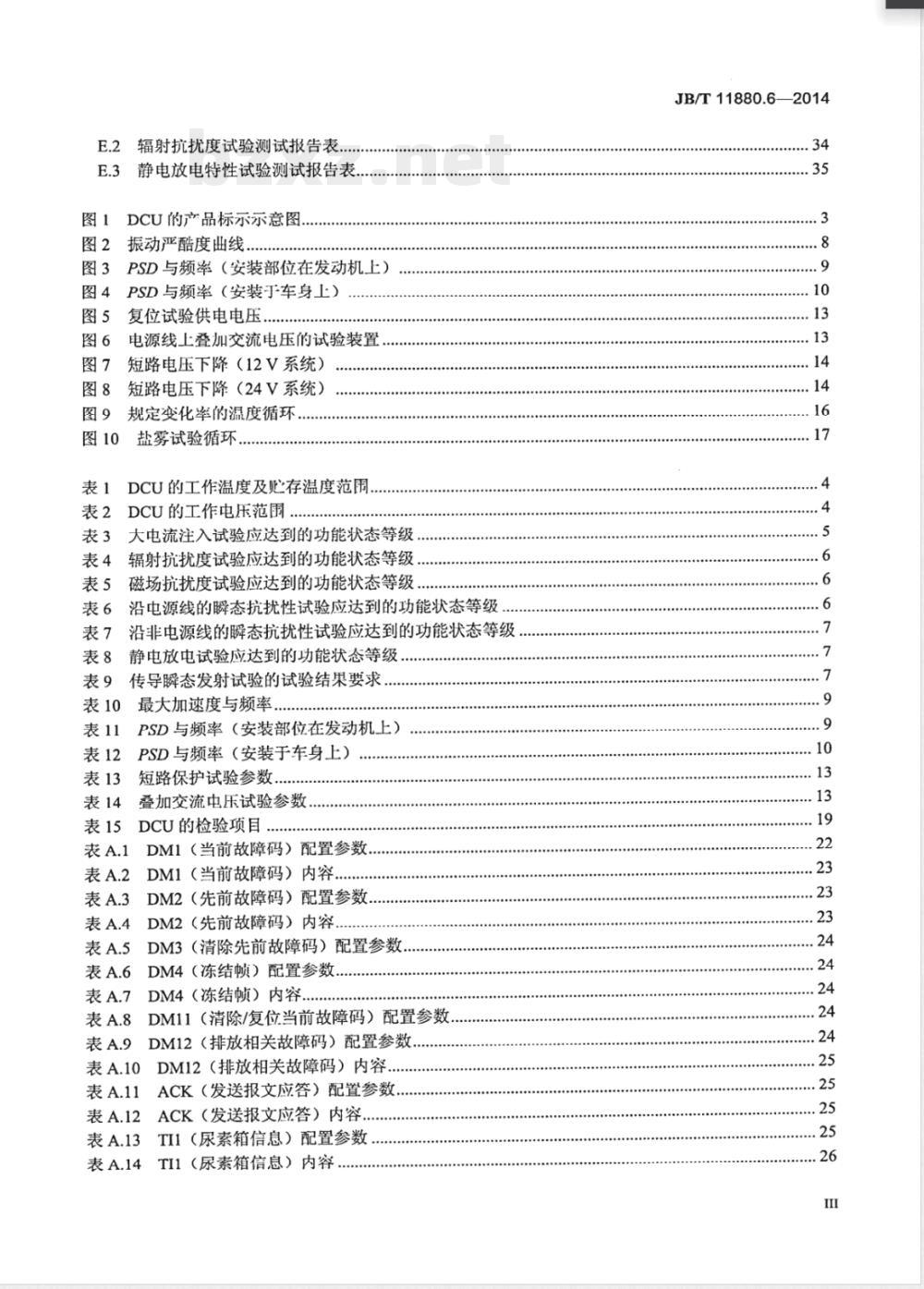

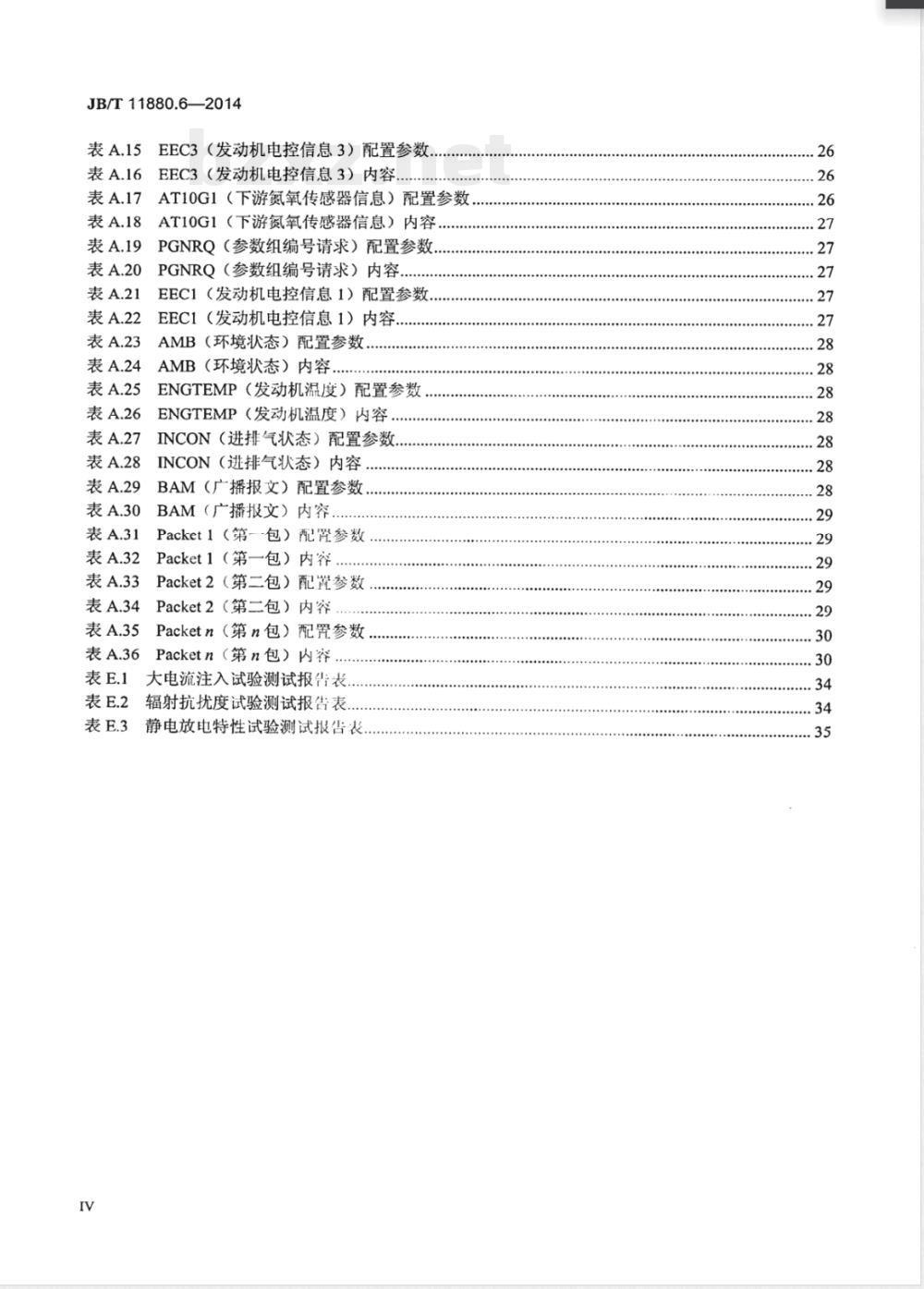

中华人民共和国机械行业标准 JB/T11880.6—2014 柴油机 选择性催化还原（SCR）系统 第6部分：电子控制单元 (Diesel engines--Selective catalytic reduction (SCR) systems-Part 6: Dosing control units (DCU)) 2014-07-09 发布 2014-11-01 实施 中华人民共和国工业和信息化部发布 前言 JB/T11880《柴油机选择性催化还原（SCR）系统》分为8个部分： 第1部分：通用技术条件； 第2部分：尿素溶液罐； 第3部分：尿素溶液管路； 第4部分：尿素溶液供给泵； 第5部分：尿素溶液用喷射器； 第6部分：电子控制单元； 第7部分：氮氧化物传感器； 第8部分：选择性催化还原（SCR）转化器。 本部分为JB/T11880的第6部分。本部分按照GB/T1.1—2009给出的规则起草。本部分由中国机械工业联合会提出。本部分由全范围内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：潍柴动力股份有限公司、上海内燃机研究所、凯龙高科技股份有限公司、浙江铁马科技股份有限公司、无锡威孚力达催化净化器有限责任公司、浙江银轮机械股份有限公司、河北亿利橡塑集团有限公司、同济大学。 本部分主要起草人：王建平、计维斌、臧志成、王以良、温任林、任博、赵中煜、李明、赵闯、龙顺洪、赵光亮、倪计民、邹海平。 本部分为首次发布。 目次 1 范围 2 规范性引用文件 3 术语和定义 4 DCU的型式与型号编制规则 4.1 DCU的型式 4.2 DCU的产品标记 5 技术要求 5.1 一般要求 5.2 DCU的通信功能 5.3 DCU的OBD功能 5.4 防护性能 5.5 电气性能 5.6 电磁兼容性能 5.7 耐高低温性能 5.8 耐振动性能 5.9 耐自由跌落性能 5.10 耐机械冲击性能 5.11 耐盐雾性能 5.12 耐工业溶剂性能 5.13 表面防护性能 6 试验方法 6.1 试验条件 6.2 外观和安装尺寸检测 6.3 防护性能试验 6.4 电气性能试验 6.5 绝缘耐压试验 6.6 大电流注入试验 6.7 辐射抗扰度试验 6.8 磁场抗扰度试验 6.9 沿电源线的瞬态抗扰性试验 6.10 沿非电源线的瞬态抗扰性试验 6.11 静电放电特性试验 6.12 辐射发射试验 6.13 传导发射试验 6.14 传导瞬态发射试验 6.15 耐高低温试验 6.16 耐温度/湿度组合循环试验 6.17 耐振动试验 6.18 自由跌落试验 6.19 耐机械冲击试验 6.20 耐盐雾试验 6.21 耐工业溶剂试验 6.22 表面防护检验 7 检验规则 7.1 检验类别 7.2 出厂检验 7.3 抽样检验 7.4 型式检验 8 标志、包装、运输和贮存 8.1 标志 8.2 包装 8.3 运输 8.4 贮存 附录A（资料性附录）DCU的通信要求 附录B（资料性附录）DCU的OBD监测要求 附录C（规范性附录）DCU的功能状态等级分类 附录D（规范性附录）DCU的工作模式 附录E（资料性附录）试验测试报告表 图1 DCU的产品标示示意图 图2 振动严酷度曲线 图3 PSD与频率（安装部位在发动机上） 图4 PSD与频率（安装于车身上） 图5 复位试验供电电压 图6 电源线上叠加交流电压的试验装置 图7 短路电压下降（12V系统） 图8 短路电压下降（24V系统） 图9 规定变化率的温度循环 图10 盐雾试验循环 表1 DCU的工作温度及必存温度范围 表2 DCU的工作电压范围 表3 大电流注入试验应达到的功能状态等级 表4 辐射抗扰度试验应达到的功能状态等级 表5 磁场抗扰度试验应达到的功能状态等级 表6 沿电源线的瞬态抗扰性试验应达到的功能状态等级 表7 沿非电源线的瞬态抗扰性试验应达到的功能状态等级 表8 静电放电试验应达到的功能状态等级 表9 传导瞬态发射试验的试验结果要求 表10 最大加速度与频率 表11 PSD与频率（安装部位在发动机上） 表12 PSD与频率（安装于车身上） 表13 短路保护试验参数 表14 叠加交流电压试验参数 表15 DCU的检验项目 表A.1 DM1（当前故障码）配置参数 表A.2 DM1（当前故障码）内容 表A.3 DM2（先前故障码）配置参数 表A.4 DM2（先前故障码）内容 表A.5 DM3（清除先前故障码）配置参数 表A.6 DM4（冻结帧）配置参数 表A.7 DM4（冻结帧）内容 表A.8 DM11（清除/复位当前故障码）配置参数 表A.9 DM12（排放相关故障码）配置参数 表A.10 DM12（排放相关故障码）内容 表A.11 ACK（发送报文应答）配置参数 表A.12 ACK（发送报文应答）内容 表A.13 TI1（尿素箱信息）配置参数 表A.14 TI1（尿素箱信息）内容 表A.15 EEC3（发动机电控信息3）配置参数 表A.16 EEC3（发动机电控信息3）内容 表A.17 PGNRQ（参数组编号请求）配置参数 表A.18 PGNRQ（参数组编号请求）内容 表A.19 EEC1（发动机电控信息1）配置参数 表A.20 EEC1（发动机电控信息1）内容 表A.21 AMB（环境状态）配置参数 表A.22 AMB（环境状态）内容 表A.23 ENGTEMP（发动机温度）配置参数 表A.24 ENGTEMP（发动机温度）内容 表A.25 INCON（进排气状态）配置参数 表A.26 INCON（进排气状态）内容 表A.27 BAM（广播报文）配置参数 表A.28 BAM（广播报文）内容 表A.29 Packet1（第一包）配置参数 表A.30 Packet1（第一包）内容 表A.31 Packet2（第二包）配置参数 表A.32 Packet2（第二包）内容 表A.33 Packetn（第n包）配置参数 表A.34 Packetn（第n包）内容 表E.1 大电流注入试验测试报告表 表E.2 辐射抗扰度试验测试报告表 表E.3 静电放电特性试验测试报告表 1 范围 柴油机选择性催化还原（SCR）系统第6部分：电子控制单元 JB/T11880.6—2014 JB/T11880的本部分规定了柴油机用选择性催化还原（SCR）系统中电子控制单元的术语和定义、型式与型号编制规则、技术要求、试验方法、检验规则及其标志、包装、运输和贮存。本部分适用于带...
