  • 标准号:

    JB/T 2768-2010

  • 标准名称:

    阀门零部件 高压管子、管件和阀门端部尺寸

  • 标准类别:

    机械行业标准(JB)

  • 标准状态:

    现行
  • 发布日期:

    2010-02-11
  • 出版语种:

    简体中文
  • 下载格式:

    .rar .pdf
  • 下载大小:

    1.09 MB

标准分类号

关联标准

出版信息

  • 出版社:

    机械工业出版社
  • 标准价格:

    0.0 元
  • 出版日期:

    2010-07-01

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

本标准规定了锻造高压阀门用外螺纹连接和透镜垫密封螺纹法兰连接的管子、管件和阀门端部结构形式和尺寸。本标准适用于公称压力PN160~PN320、公称尺寸DN3~DN200的管子和阀门端部。 JB/T 2768-2010 阀门零部件 高压管子、管件和阀门端部尺寸 JB/T2768-2010

标准内容标准内容

部分标准内容:

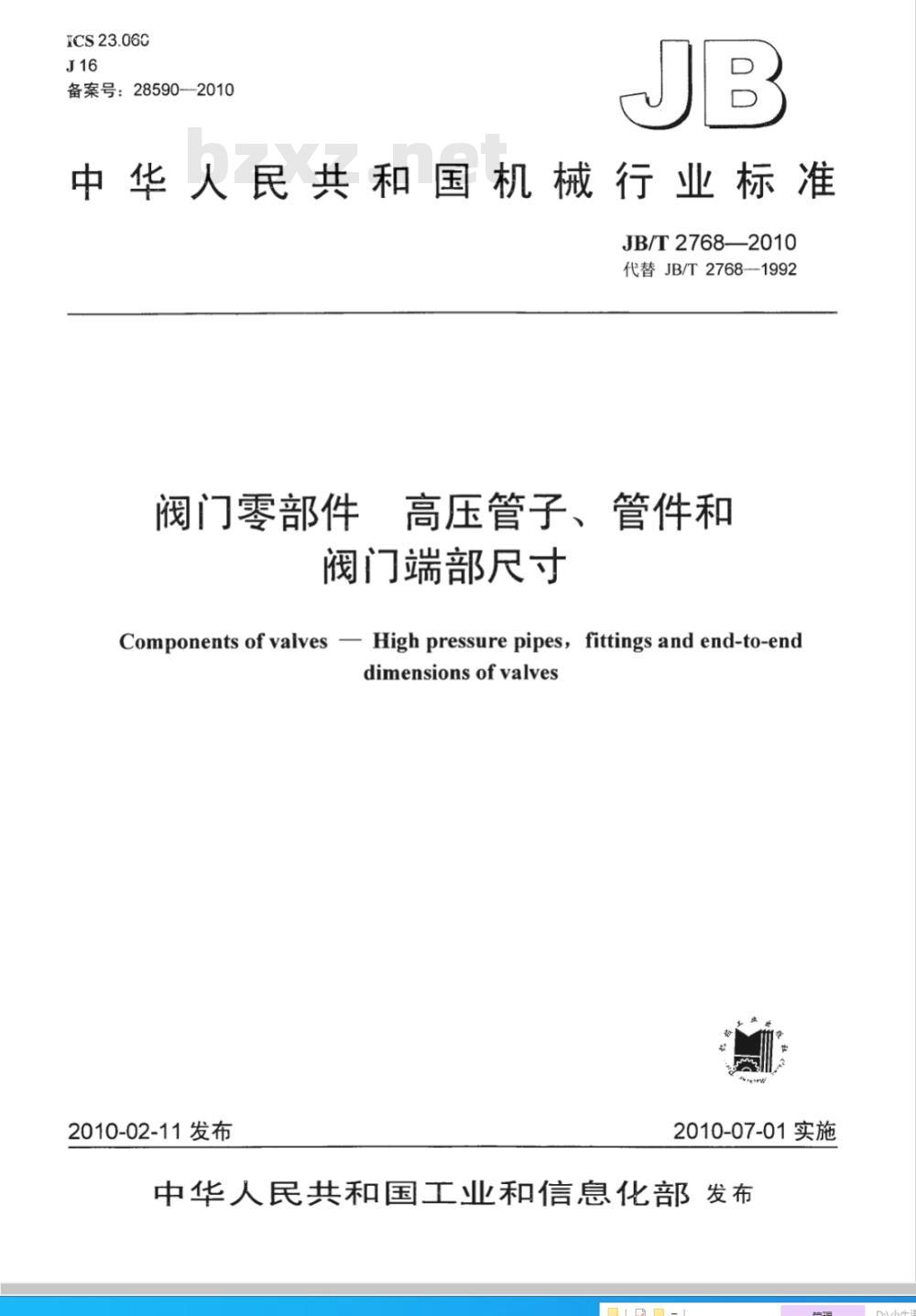

ICS23.060
备案号:28590-2010
中华人民共和国机械行业标准 JB/T2768—2010
代替JB/T2768-1992
阀门零部件
高压管子、管件和
阀门端部尺寸
Components of vaives - High pressure pipes, fittings and end-to-enddimensions ofvalves
2010-02-11发布
2010-07-01实施

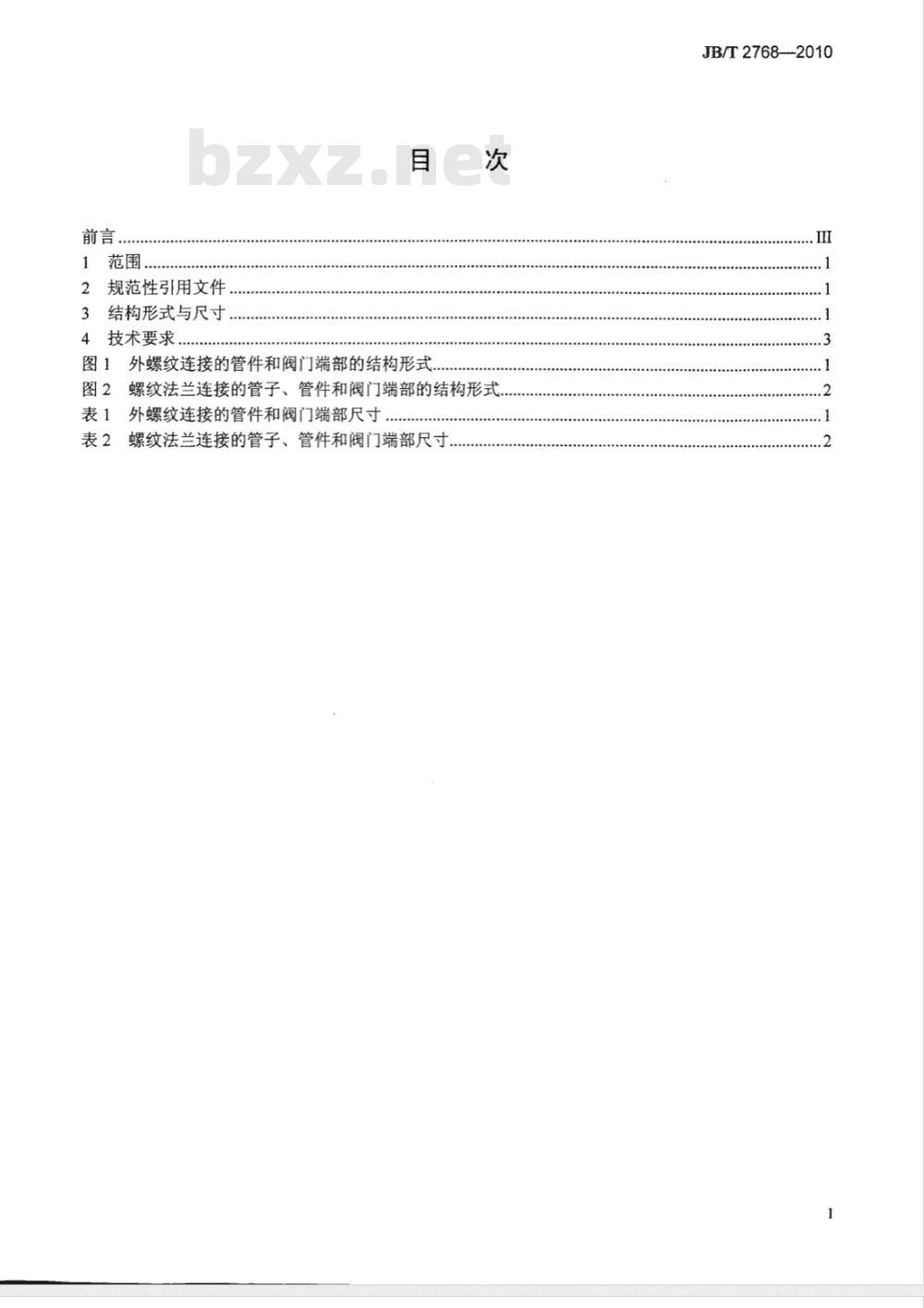

中华人民共和国工业和信息化部发布前言..
1范围,
2规范性引用文件
3结构形式与尺寸
4技术要求
图1外螺纹连接的管件和阀门端部的结构形式.次
图2螺纹法兰连接的管子、管件和阀门端部的结构形式表1外螺纹连接的管件和阀门端部尺寸表2螺纹法兰连接的管子、管件和阀门端部尺寸JB/T2768—2010
JB/T2768—2010

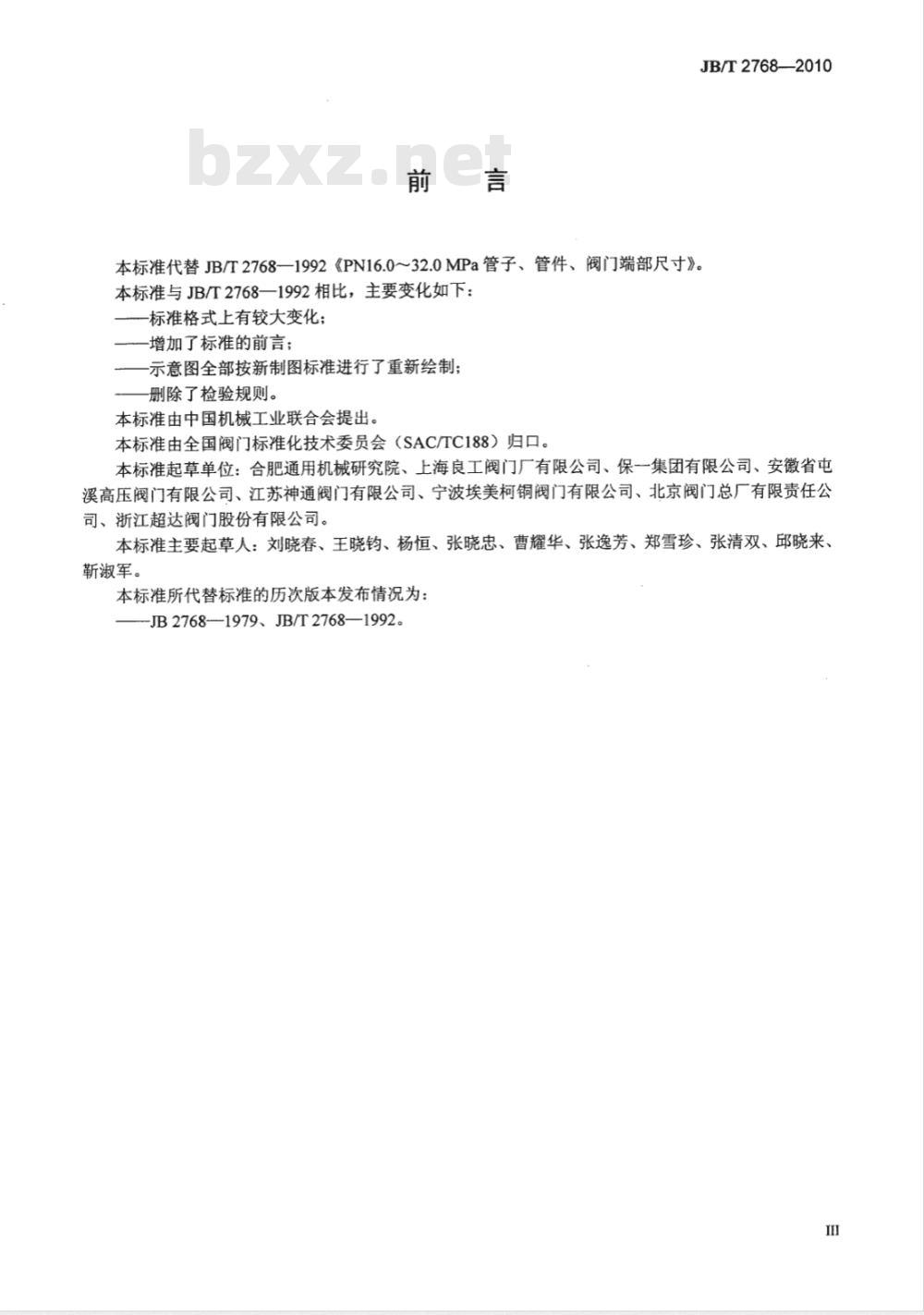

本标准代替JB/T2768—1992《PN16.0~32.0MPa管子、管件、阀门端部尺寸》。本标准与JB/T2768一1992相比,主要变化如下:标准格式上有较大变化;
-增加了标准的前言;
一示意图全部按新制图标准进行了重新绘制;一删除了检验规则。
本标准由中国机械工业联合会提出。本标准由全国阀门标准化技术委员会(SAC/TC188)归口。本标准起草单位:合肥通用机械研究院、上海良工阀门厂有限公司、保一集团有限公司、安徽省屯溪高压阀门有限公司、江苏神通阀门有限公司、宁波埃美柯铜阀门有限公司、北京阀门总厂有限责任公司、浙江超达阀门股份有限公司。本标准主要起草人:刘晓春、王晓钧、杨恒、张晓忠、曹耀华、张逸芳、郑雪珍、张清双、邱晓来、靳淑军。
本标准所代替标准的历次版本发布情况为:-JB27681979、JB/T2768—1992。1范围
JB/T2768—2010

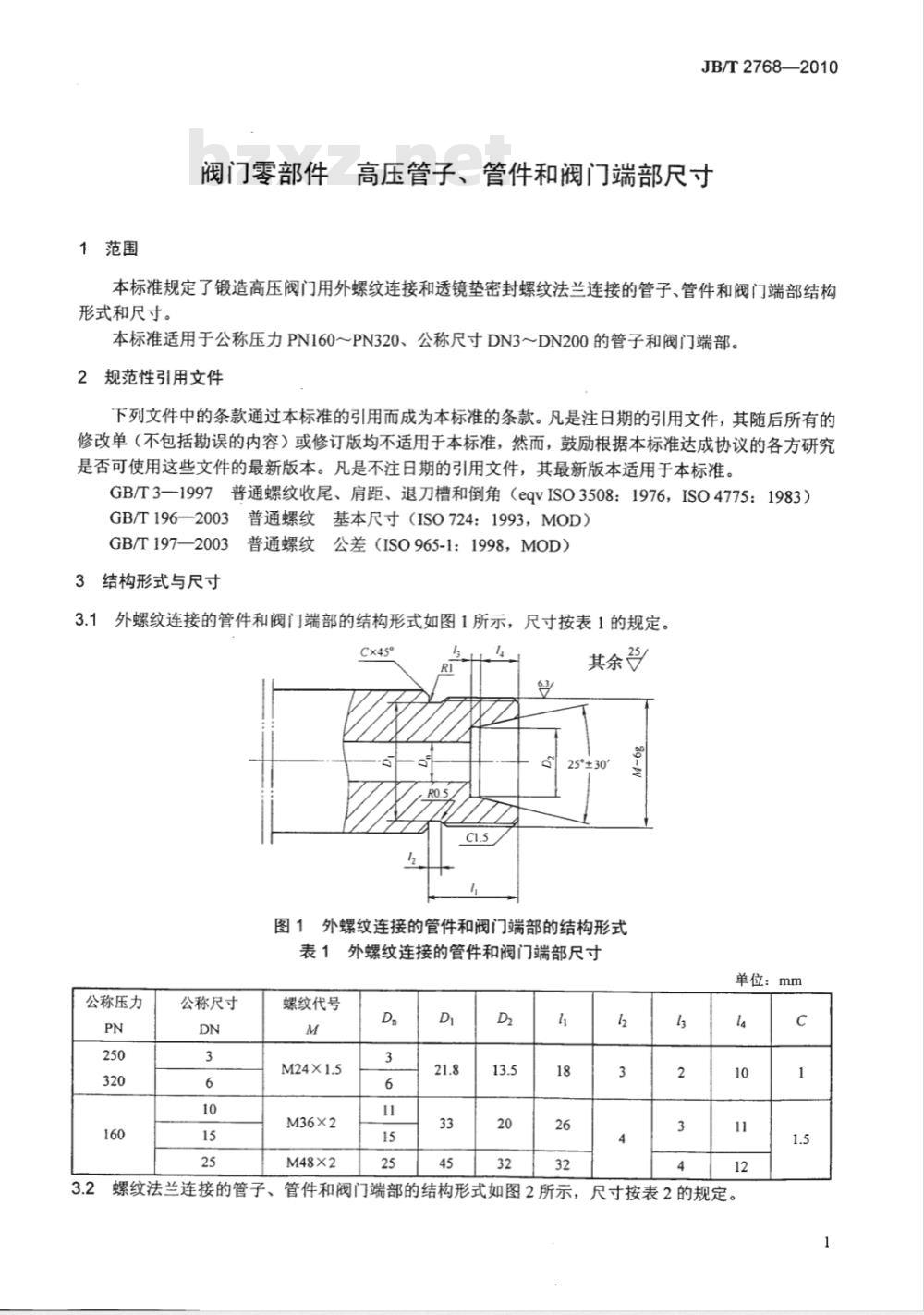

阀门零部件高压管子、管件和阀门端部尺寸本标准规定了锻造高压阀门用外螺纹连接和透镜垫密封螺纹法兰连接的管子、管件和阀门端部结构形式和尺寸。bzxz.net
本标准适用于公称压力PN160~PN320、公称尺寸DN3~DN200的管子和阀门端部。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T3—1997普通螺纹收尾、肩距、退刀槽和倒角(eqvISO3508:1976,ISO4775:1983)GB/T196—2003普通螺纹基本尺寸(ISO724:1993,MOD)GB/T197—2003普通螺纹公差(ISO965-1:1998,MOD)3结构形式与尺寸
3.1外螺纹连接的管件和阀门端部的结构形式如图1所示,尺寸按表1的规定。Cx45°
25°+30
图1外螺纹连接的管件和阀门端部的结构形式表1外螺纹连接的管件和阀门端部尺寸单位:
公称压力
公称尺寸
螺纹代号
M36×2
M48×2

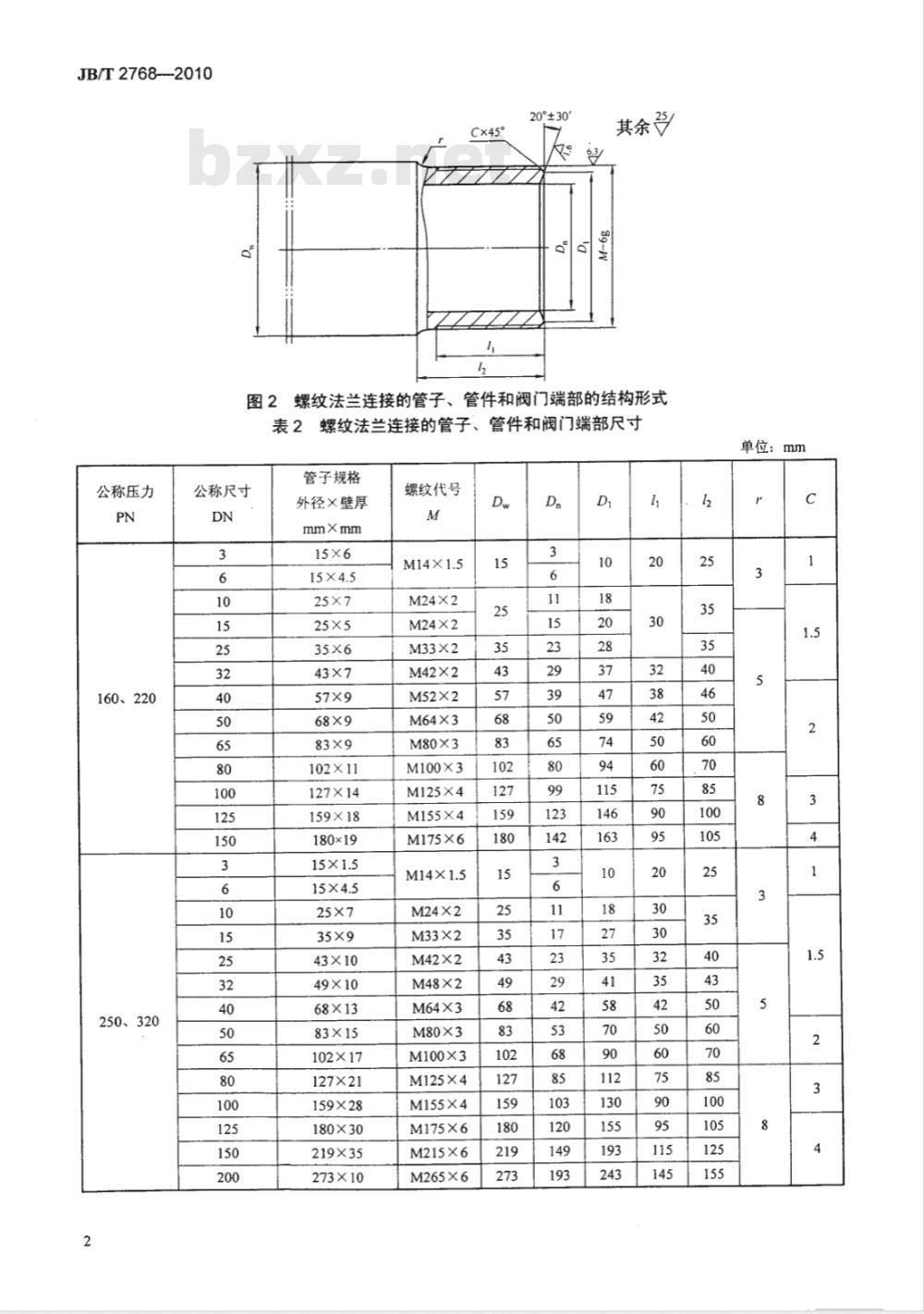

螺纹法兰连接的管子、管件和阀门端部的结构形式如图2所示,尺寸按表2的规定。3.2
JB/T2768-2010
公称压力
160、220
250、320
Cx45°
20°±30
其余台
图2螺纹法兰连接的管子、管件和阀门端部的结构形式表2螺纹法兰连接的管子、管件和阀门端部尺寸公称尺寸
管子规格
外径×壁厚
mm×mm
102×11
127×14
159×18
180×19
43×10
49×10
68×13
83×15
102×17
127×21
159×28
180×30
219×35
273×10
螺纹代号
M24×2
M24×2
M42×2
M52×2
M64×3
M80×3
M100×3
M125X4
M155×4
M175×6
M24×2
M33×2
M42×2
M48×2
M80×3
M100×3
M125×4
M155×4
M175×6
M215X6
M265X6
单位:mm
4技术要求
JB/T2768-2010
螺纹基本尺寸应符合GB/T196的规定,螺纹公差GB/T197的规定。螺纹收尾应按GB/T3的规定。4.1
螺纹牙型槽底为圆弧型。
2螺纹法兰连接的管子壁厚按表2的规定4.2
华人民共和
机械行业标准
阀门零部件
高压管子、管件和阀门端部尺寸JB/T2768-2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码:100037
210mm×297mm·0.75印张·11千字2010年7月第1版第1次印刷
定价:12.00元
书号:15111·9710
网址:http://www.cmpbook.com编辑部电话:
直销心电话:
(010)88379778
(010)88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
