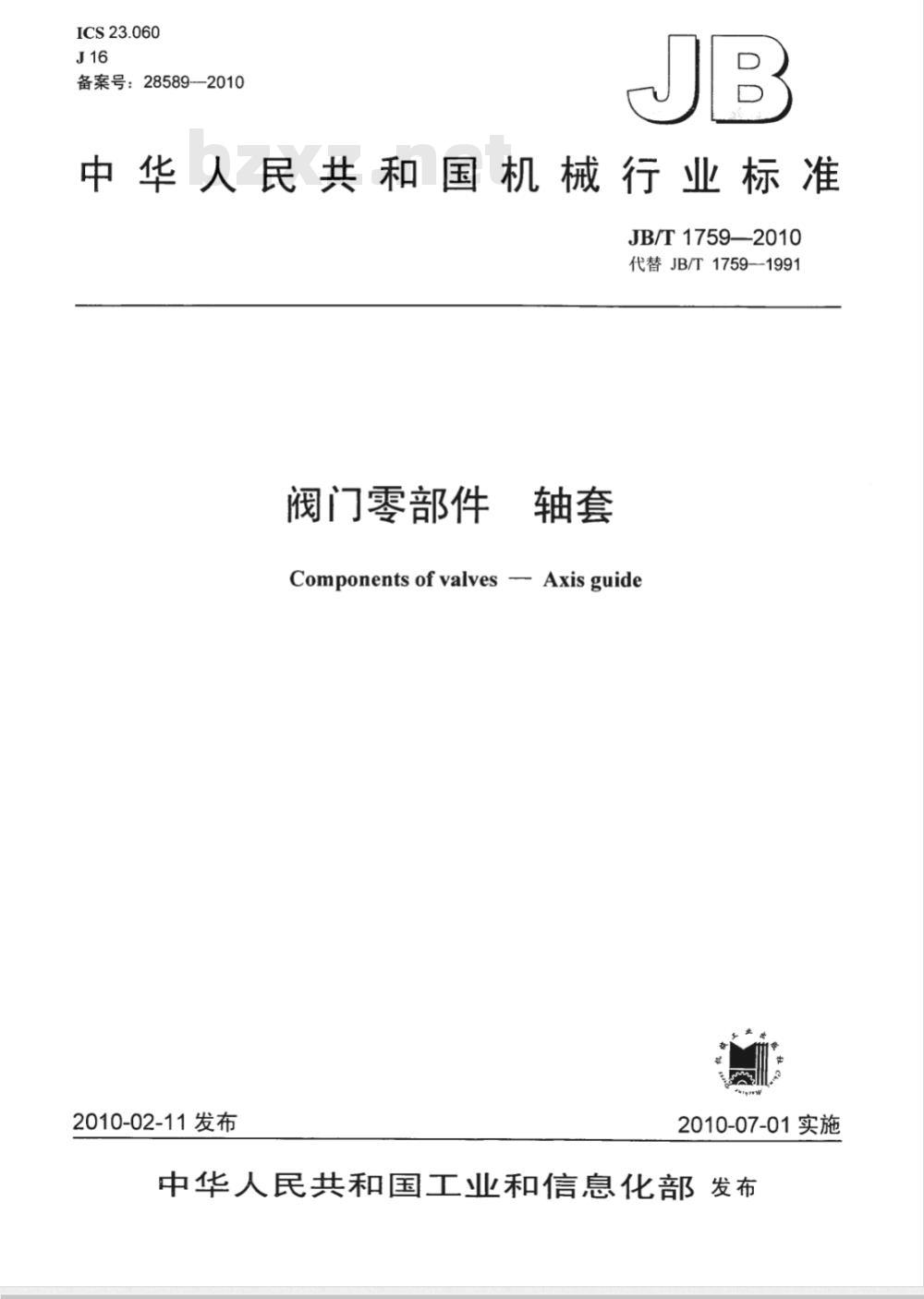

中华人民共和国机械行业标准
JB/T1759—2010
代替JB/T1759-1991
阀门零部件
Components of valves -Axisguide2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言..

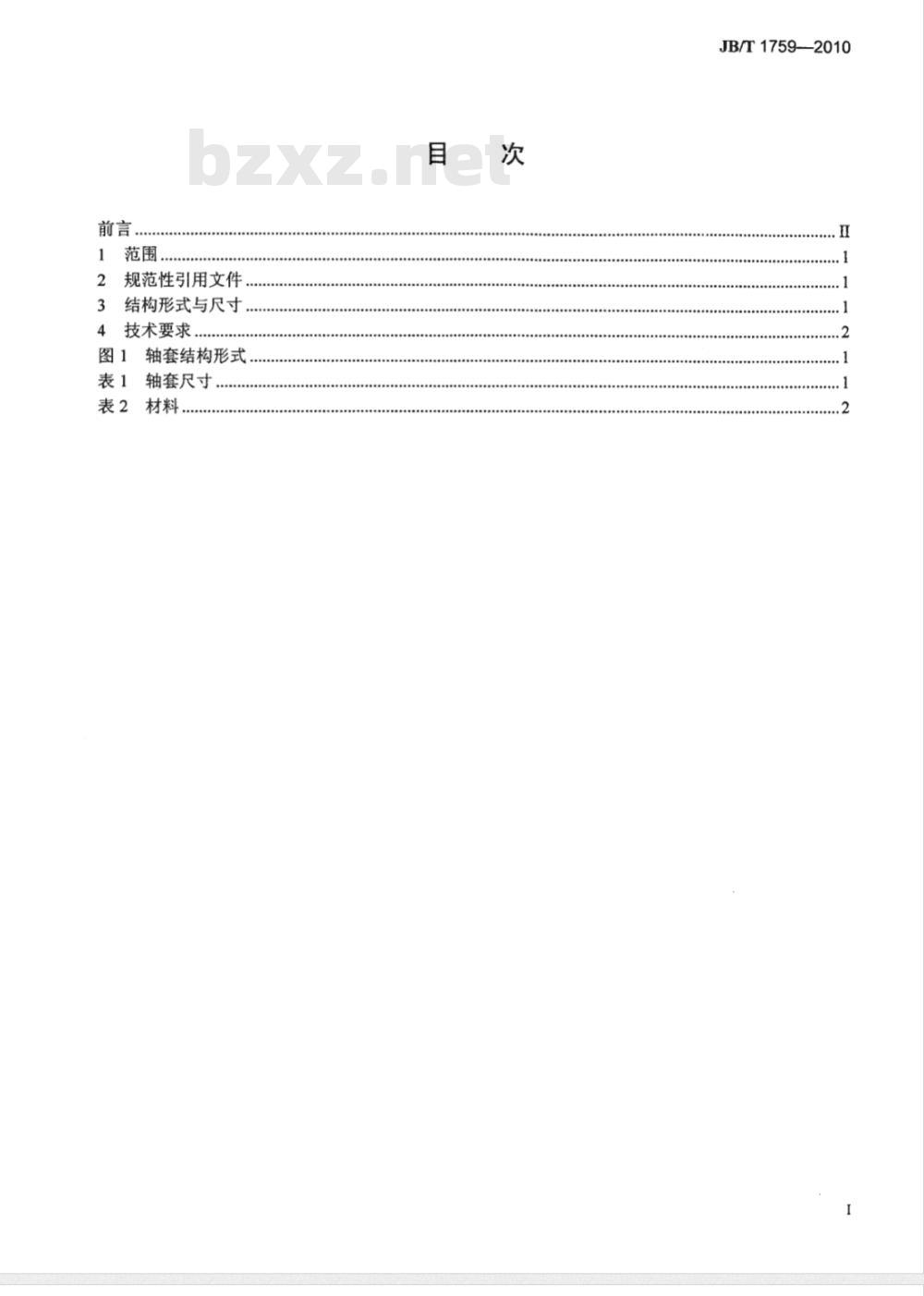

2规范性引用文件
3结构形式与尺寸
4技术要求Www.bzxZ.net
c0000000
图1轴套结构形式
表1轴套尺寸，
JB/T1759--2010
JB/T1759—2010

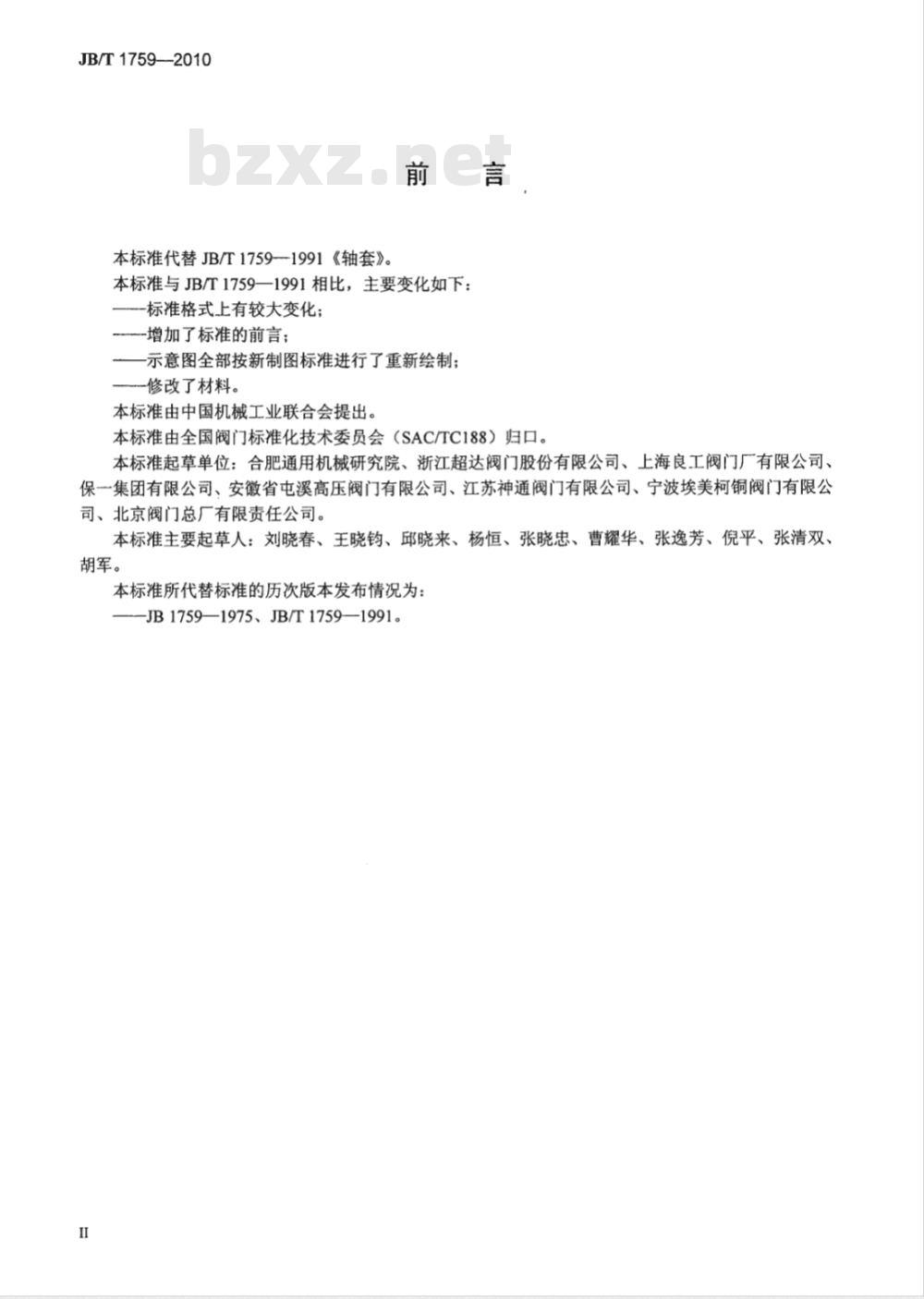

本标准代替JB/T17591991《轴套》。前言
本标准与JB/T1759一1991相比，主要变化如下：标准格式上有较大变化；
增加了标准的前言；
一示意图全部按新制图标准进行了重新绘制；一修改了材料。
本标准由中国机械工业联合会提出。本标准由全国阀门标准化技术委员会（SAC/TC188）归口。本标准起草单位：合肥通用机械研究院、浙江超达阀门股份有限公司、上海良工阀门厂有限公司、保一集团有限公司、安徽省屯溪高压阀门有限公司、江苏神通阀门有限公司、宁波埃美柯铜阀门有限公司、北京阀门总厂有限责任公司。本标准主要起草人：刘晓春、王晓钧、邱晓来、杨恒、张晓忠、曹耀华、张逸芳、倪平、张清双、胡军。
本标准所代替标准的历次版本发布情况为：—JB1759—1975、JB/T1759—1991。I
1范围
阀门零部件
本标准规定了轴套的结构形式、尺寸和技术要求。本标准适用于通用阀门用轴套。规范性引用文件
JB/T1759-—2010
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1176—1987铸造铜合金技术条件（negISO1338：1977）GB/T1220-2007不锈钢棒
GB/T1804---2000般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989）3结构形式与尺寸

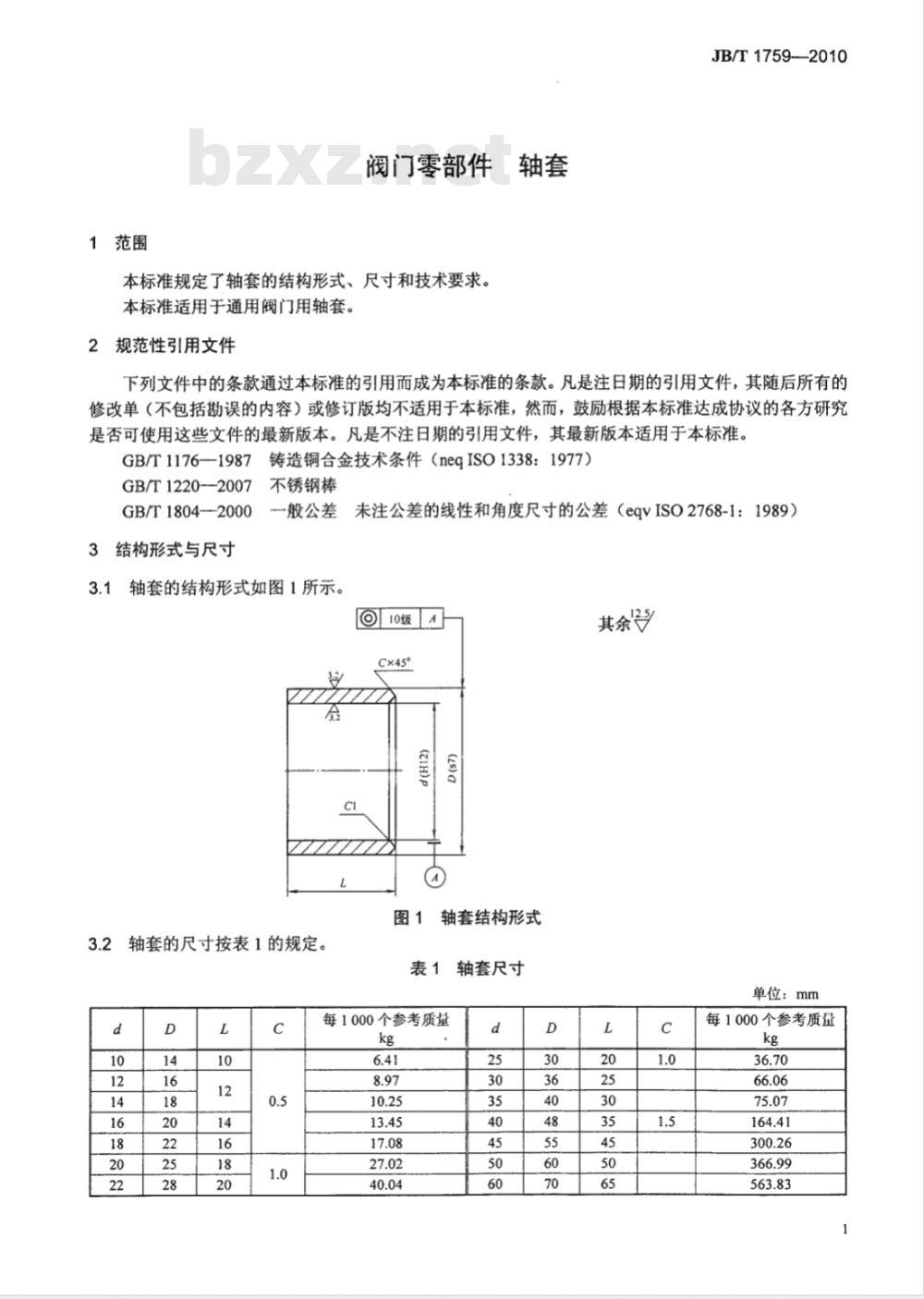

3.1轴套的结构形式如图1所示。10级A
C×45°
图1轴套结构形式
3.2轴套的尺寸按表1的规定。
轴套尺寸
每1000个参考质量
单位：mm
每1000个参考质量
JB/T1759—2010

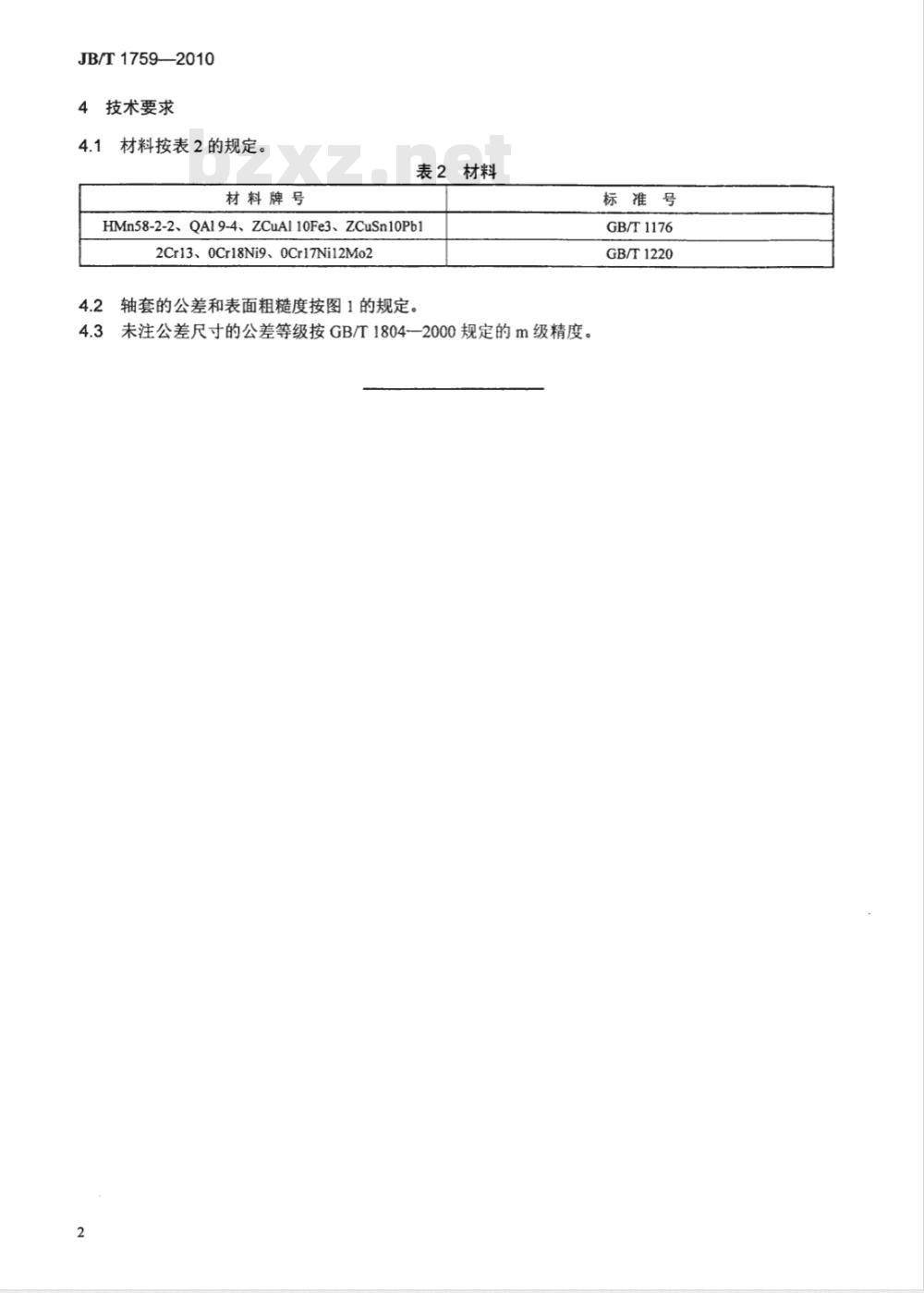

技术要求
材料按表2的规定。
材料牌号
HMn58-2-2、QAI9-4、ZCuAI10Fe3、ZCuSn10Pb12Cr13、0Cr18Ni9、0Cr17Ni12Mo24.2
轴套的公差和表面粗糙度按图1的规定。材料
3未注公差尺寸的公差等级按GB/T1804一2000规定的m级精度。4.3
标准号
GB/T1176
GB/T1220
中华人民共和
机械行业标准
阀门零部件
牛轴套
JB/T1759—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张8千字
2010年7月第1版第1次印刷
定价：10.00元
书号：15111·9709
网址：http://www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
