【机械行业标准(JB)】 对夹式止回阀

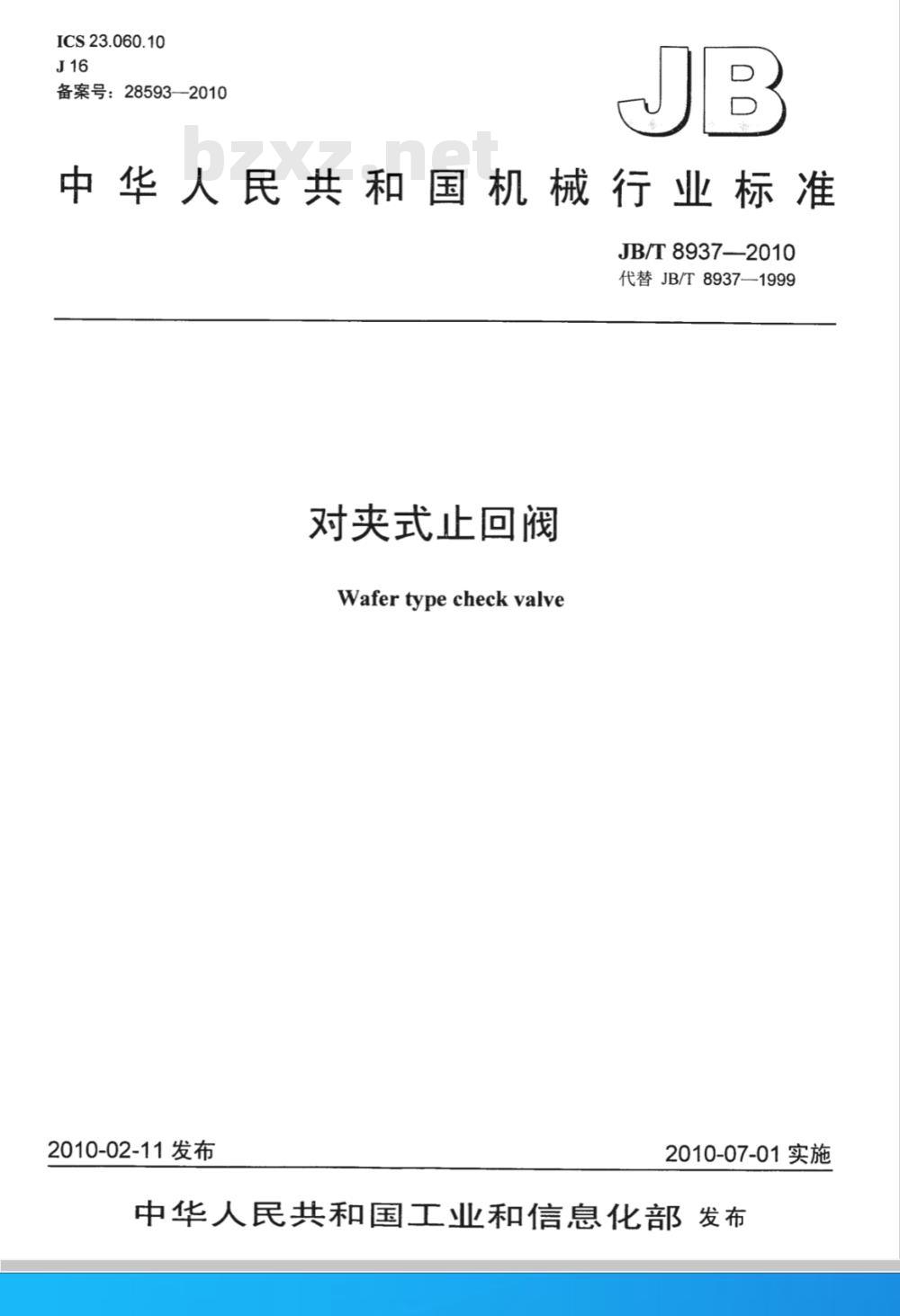

ICS23.060.10
备案号：28593—2010
中华人民共和国机械行业标准
JB/T8937—2010
代替JB/T8937—1999
对夹式止回阀
Wafertypecheckvalve
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言

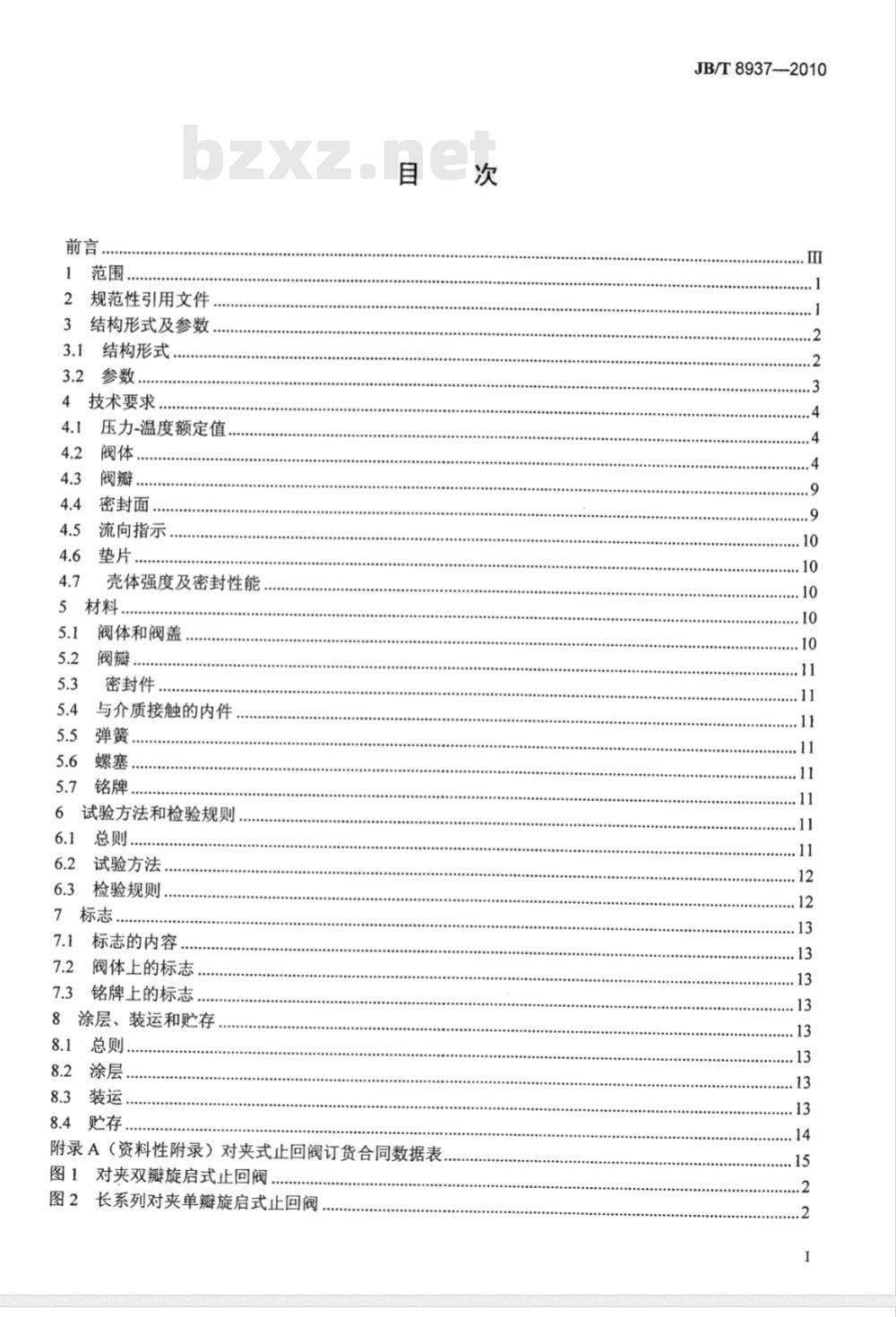

1范围
2规范性引用文件
3结构形式及参数
3.1结构形式.
3.2参数.
4技术要求
压力-温度额定值，
阀瓣，
密封面
流向指示，
壳体强度及密封性能
5材料
阀体和阀盖
密封件
与介质接触的内件
6试验方法和检验规则
6.1总则..
6.2试验方法
6.3检验规则，
7标志
7.1标志的内容..
7.2阀体上的标志，
7.3铭牌上的标志
8涂层、装运和贮存
8.1总则．
8.3装运..

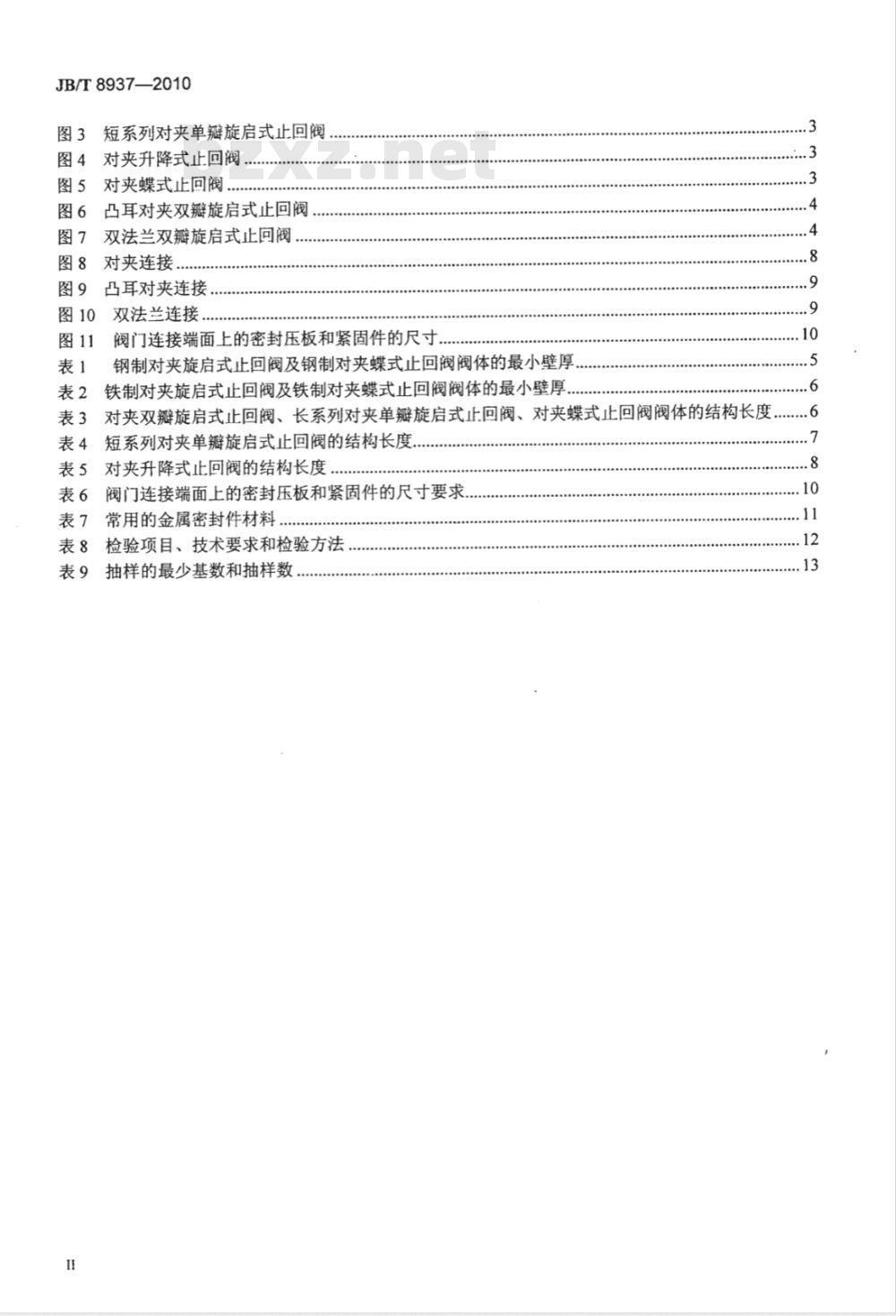

附录A（资料性附录）对夹式止回阀订货合同数据表图1对夹双瓣旋启式止回阀..…．图2长系列对夹单瓣旋启式止回阀次
JB/T8937--2010
JB/T8937—2010
短系列对夹单瓣旋启式止回阀
对夹升降式止回阀，
对夹蝶式止回阀，
凸耳对夹双瓣旋启式止回阀
双法兰双瓣旋启式止回阀
对夹连接，
凸耳对夹连接
双法兰连接
阀门连接端面上的密封压板和紧固件的尺寸钢制对夹旋启式止回阀及钢制对夹蝶式止回阀阀体的最小壁厚.10
铁制对夹旋启式止回阀及铁制对夹蝶式止回阀阀体的最小壁厚...6
对夹双瓣旋启式止回阀、长系列对夹单瓣旋启式止回阀、对夹蝶式止回阀阀体的结构长度...6短系列对夹单瓣旋启式止回阀的结构长度.表4
表5对夹升降式止回阀的结构长度表6
阀门连接端面上的密封压板和紧固件的尺寸要求，常用的金属密封件材料，
检验项目、技术要求和检验方法表8村
抽样的最少基数和抽样数
JB/T8937—-2010

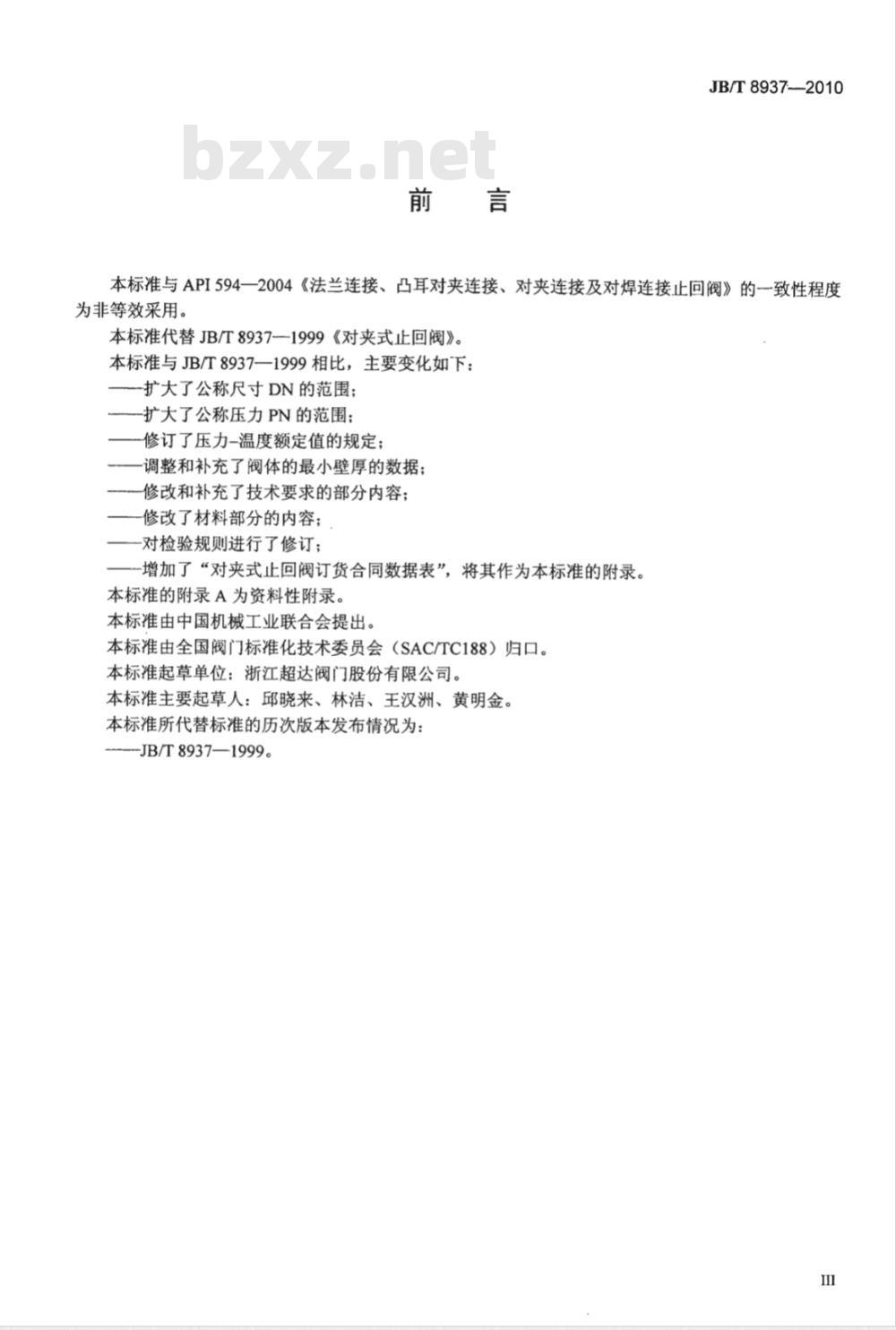

本标准与API594一2004《法兰连接、凸耳对夹连接、对夹连接及对焊连接止回阀》的-一致性程度为非等效采用。
本标准代替JB/T8937—1999《对夹式止回阀》。本标准与JB/T8937—1999相比，主要变化如下：扩大了公称尺寸DN的范围；
一扩大了公称压力PN的范围：
修订了压力-温度额定值的规定；一调整和补充了阀体的最小壁厚的数据；修改和补充了技术要求的部分内容；一修改了材料部分的内容；
一对检验规则进行了修订；
-增加了“对夹式止回阀订货合同数据表”，将其作为本标准的附录。本标准的附录A为资料性附录。
本标准由中国机械工业联合会提出。本标准由全国阀门标准化技术委员会（SAC/TC188）归口。本标准起草单位：浙江超达阀门股份有限公司。本标准主要起草人：邱晓来、林洁、王汉洲、黄明金。本标准所代替标准的历次版本发布情况为：-JB/T8937—1999。
1范围
对夹式止回阀
JB/T8937—2010
本标准规定了对夹式止回阀结构形式与尺寸、技术要求、材料、试验方法和检验规则、标志、涂层、装运和贮存。
本标准适用于对夹式止回阀，具体适用参数为：公称压力不大于PN420、公称尺寸DN50～DN2100的对夹双瓣旋启式止回阀；公称压力不大于PN420、公称尺寸DN50～DN1200的长系列对夹单瓣旋启式止回阀及对夹蝶式止回阀；
公称压力不大于PN260、公称尺寸DN50～DN500的短系列对夹单瓣旋启式止回阀；公称压力不大于PN160、公称尺寸DN15～DN350的对夹升降式止回阀。法兰连接双瓣旋启式止回阀可参照执行。2规范性引用文件
下列文件的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。GB/T196普通螺纹基本尺寸（GB/T196—2003，ISO724：1993，MOD）GB/T197
GB/T228
GB/T825
GB/T1047
GB/T1048
GB/T1220
普通螺纹公差与配合（GB/T197-2003，ISO965-1：1998，MOD）金属材料室温拉伸试验方法（GB/T228-2002，eqvISO6892：1998）吊环螺钉(GB/T825—1988，neqISO3266：1984)管道元件DN（公称尺寸）的定义和选用（GB/T1047——2005，ISO6708：1995，MOD）管道元件PN（公称压力）的定义和选用（GB/T1048一2005，ISO7268：1996，不锈钢棒
GB/T9113（所有部分）
GB/T9124
GB/T12220
钢制管法兰
通用阀门
GB/T12224
GB/T12226
GB/T12227
GB/T12228
GB/T12229
GB/T12230
钢制阀门
通用阀门
通用阀门
整体钢制管法兰
技术条件
标志（GB/T12220—1989，idtISO5209：1977）一般要求（GB/T12224—2005，ASMEB16.34a1998，NEQ）灰铸铁件技术条件
球墨铸铁件技术条件
通用阀门
碳素钢锻件技术条件
通用阀门
碳素钢铸件技术条件
通用阀门不锈钢铸件技术条件
机电产品包装通用技术条件
GB/T13384
GB/T17241（所有部分）
铸铁管法兰
JB/T7927
JB/T7928
JB/T9092
阀门铸钢件外观质量要求
通用阀门供货要求
阀门的检验与试验
JB/T8937-2010
3结构形式及参数
3.1结构形式
对夹式止回阀的典型结构形式如图1～图7所示，允许设计者在符合本标准技术要求的前提下设计成其他结构形式。
支撑轴螺塞
限位轴螺塞
销轴、
阀隔哟
阀体隔圈
图1对夹双瓣旋启式止回阀
限位轴
支撑轴
定位销
图2长系列对夹单瓣旋启式止回阀部分开启
部分开启
定位板
3.2参数
图3短系列对夹单瓣旋启式止回阀阀体
定位板
图4对夹升降式止回阀
图5对夹蝶式止回阀
定位势
3.2.1公称尺寸应符合GB/T1047的规定，或按订货合同的要求。3.2.2公称压力应符合GB/T1048的规定，或按订货合同的要求。JB/T8937—2010
JB/T8937—2010
凸耳法学
限位轴螺塞
4技术要求
支擦轴螺塞
阀体隔
全法兰
限位轴
支撑轴
凸耳对夹双瓣旋启式止回阀
支撑轴螺塞
支撑轴
限位轴螺塞
图7双法兰双瓣旋启式止回阀
限位轴
部分开启
部分开启
4.1压力-温度额定值
4.1.1对夹式止回阀的压力-温度额定值由壳体材料及内件材料的压力-温度额定值确定。对夹式止回阀在某一温度下的最大允许工作压力取壳体及内件材料在该温度下最大允许工作压力值中的小值。当对夹式止回阀的压力-温度额定值由内件材料决定时，则应在铭牌上标记压力极限和（或）温度极限。4.1.2钢制壳体材料的压力-温度额定值按GB/T12224的规定。4.1.3铁制壳体材料的压力-温度额定值按GB/T17241的规定。4.1.4对于GB/T12224、GB/T17241未规定的材料或压力-温度额定值，可按有关标准或设计的规定。4.2阀体
4.2.1钢制对夹旋启式止回阀及钢制对夹蝶式止回阀阀体的最小壁厚应符合表1的规定，铁制对夹旋启式止回阀及铁制对夹蝶式止回阀阀体的最小壁厚应符合表2的规定，对夹升降式止回阀阀体的最小壁厚应符合GB/T12224的规定。bZxz.net
JB/T8937—2010
钢制对夹旋启式止回阀及钢制对夹蝶式止回阀阀体的最小壁厚公
阀体的最小壁厚
JB/T8937—2010
铁制对夹旋启式止回阀及铁制对夹蝶式止回阀阀体的最小壁厚表2
公称尺寸
灰铸铁、球墨铸铁
球墨铸铁
结构长度及公差
对夹双瓣旋启式止回阀、长系列对夹单瓣旋启式止回阀、对夹蝶式止回阀阀体的结构长度按4.2.2.1
表3的规定。短系列对夹单瓣旋启式止回阀的结构长度按表4的规定。对夹升降式止回阀的结构长度按表5的规定。
对夹蝶式止回阀阀体的结构长度长系列对夹单瓣旋启式止回阀、表3对夹双瓣旋启式止回阀、十
公称压
公称尺寸
≤10、16、20
系列1
系列2
25、40、50
系列1
系列2
100、110
150、160
250、260
320、400、420
