【机械行业标准(JB)】 阀门零部件 上密封座

ICS23.060
备案号：28592—2010
中华人民共和国机械行业标准
JB/T5210—2010
代替JB/T5210—1991
阀门零部件
上密封座
Components of valves Back seats2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言
1范围，
2规范性引用文件
3结构形式与基本尺寸.
3.1结构形式.
3.2尺寸..．
4技术要求
图1上密封座结构形式
表1上密封座尺寸
表2材料
JB/T5210—2010
JB/T5210—2010

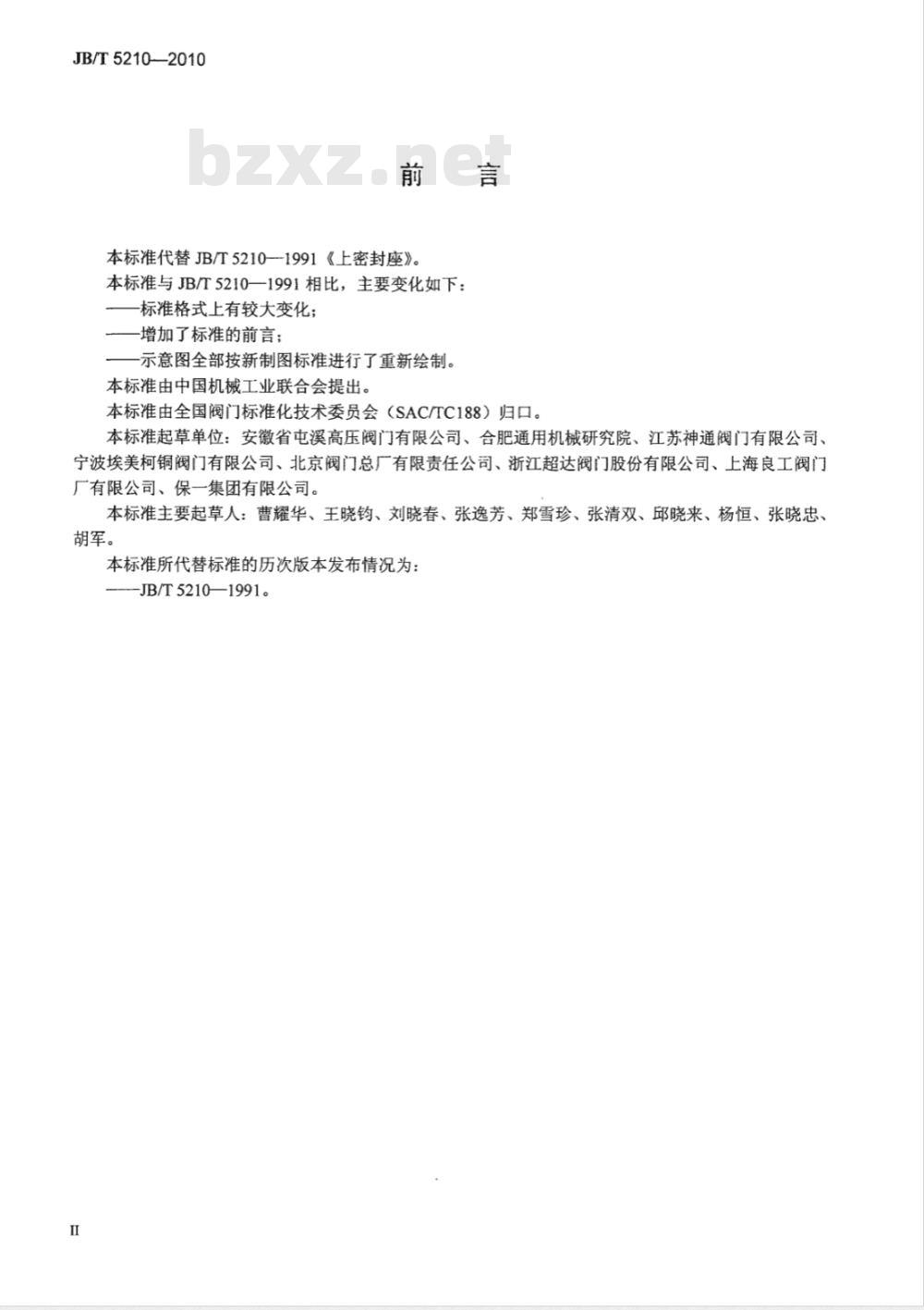

本标准代替JB/T5210—1991《上密封座》。本标准与JB/T5210—一1991相比，主要变化如下：-标准格式上有较大变化；
-增加了标准的前言；
示意图全部按新制图标准进行了重新绘制。本标准由中国机械工业联合会提出。本标准由全国阀门标准化技术委员会（SAC/TC188）归口。本标准起草单位：安徽省屯溪高压阀门有限公司、合肥通用机械研究院、江苏神通阀门有限公司、宁波埃美柯铜阀门有限公司、北京阀门总厂有限责任公司、浙江超达阀门股份有限公司、上海良工阀门厂有限公司、保一集团有限公司。本标准主要起草人：曹耀华、王晓钧、刘晓春、张逸芳、郑雪珍、张清双、邱晓来、杨恒、张晓忠、胡军。
本标准所代替标准的历次版本发布情况为：—JB/T5210—1991。
1范围
阀门零部件
上密封座
本标准规定了上密封座的结构形式、尺寸和技术要求。本标准适用于铸造碳钢闸阀和截止阀的上密封。2规范性引用文件
JB/T5210—2010
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T196—2003普通螺纹基本尺寸（ISO724：1993，MOD）GB/T197—2003普通螺纹公差（IS0965-1：1998，MOD）GB/T1220—2007不锈钢棒
GB/T1804-2000
未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989）一般公差
3结构形式与基本尺寸
3.1结构形式
上密封座的结构形式如图1所示。M-6g
d(All)
图1上密封座结构形式
3.2尺寸
上密封座尺寸按表1的规定。
其余登
10级A
JB/T5210—2010
阀杆螺纹
技术要求免费标准bzxz.net
M36×2
M39×2
M42×2
M48×2
M52×2
M56×2
M64×2
M65×2
M68×2
M72×2
M80×2
M85×2
M90×2
M100×2
M105×2
M110×2
M125×2

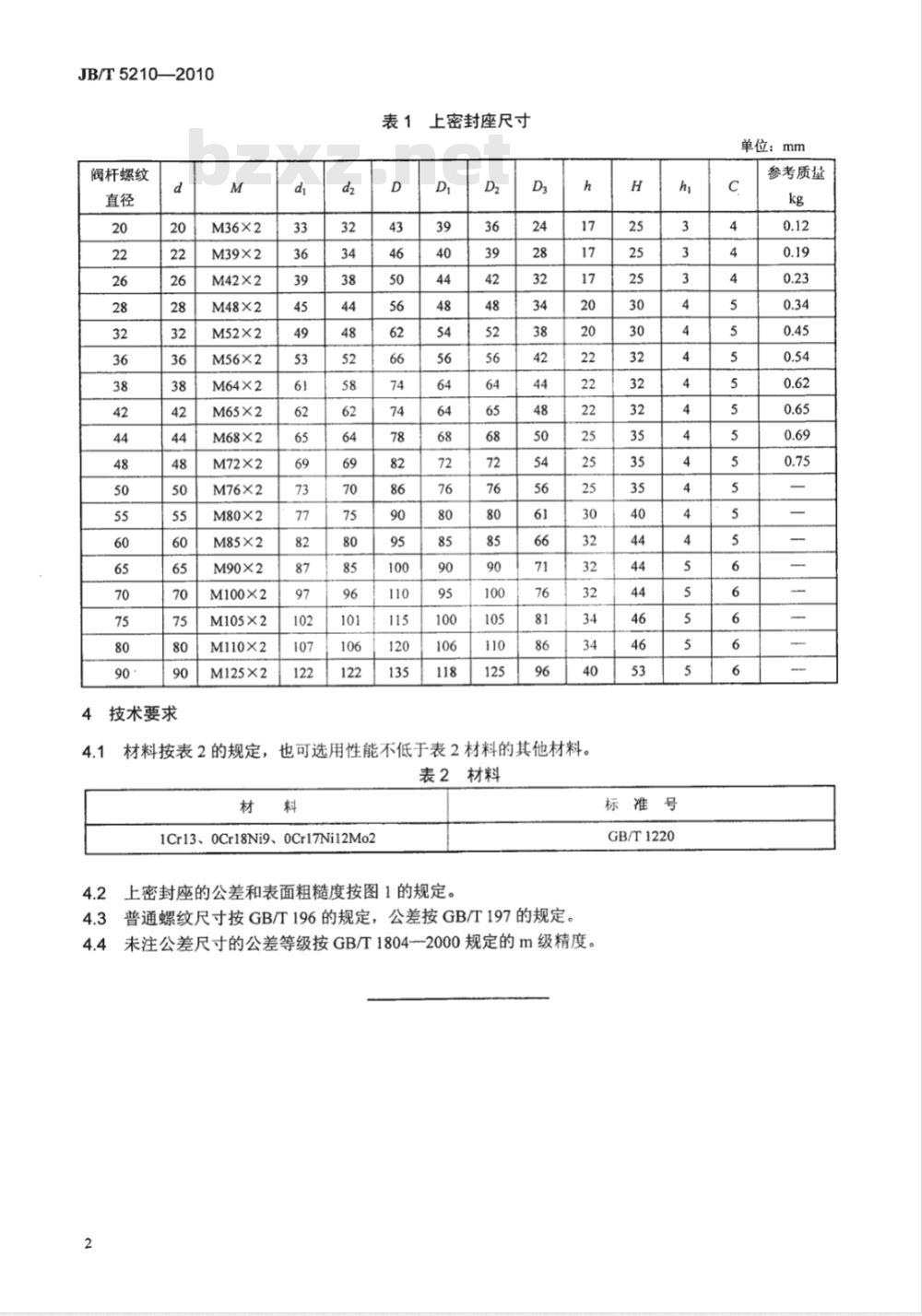

表1上密封座尺寸
也可选用性能不低于表2材料的其他材料。材料按表2的规定，t
2材料
1Cr13、0Cr18Ni9、0Cr17Ni12Mo24.2
上密封座的公差和表面粗糙度按图1的规定。普通螺纹尺寸按GB/T196的规定，公差按GB/T197的规定未注公差尺寸的公差等级按GB/T18042000规定的m级精度。H
标准号
GB/T1220
单位：mm
参考质量
中华人民
机械行业标准
阀门零部件
上密封座
JB/T5210—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·8千字2010年7月第1版第1次印刷
定价：10.00元
书号：15111·9712
网址：http:/www.cmpbook.com
编辑部电话：（010）88379778
直销心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
