【机械行业标准(JB)】 液下式离心泵 型式与基本参数

ICS23.080
备案号：28584—2010

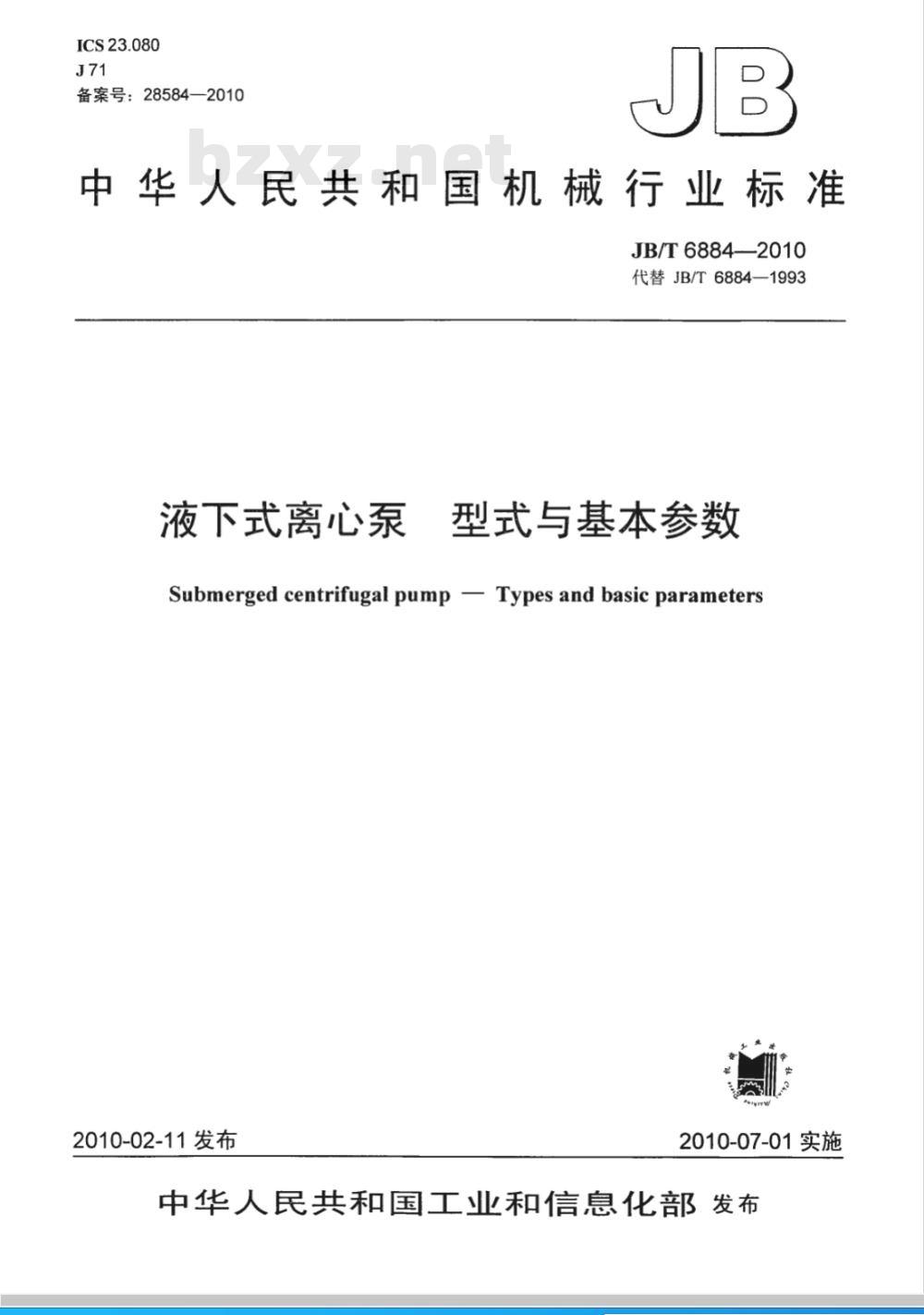

中华人民共和国机械行业标准
JB/T6884-2010
代替JB/T6884—1993
液下式离心泵
型式与基本参数
Submerged centrifugal pump - Types and basic parameters2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言

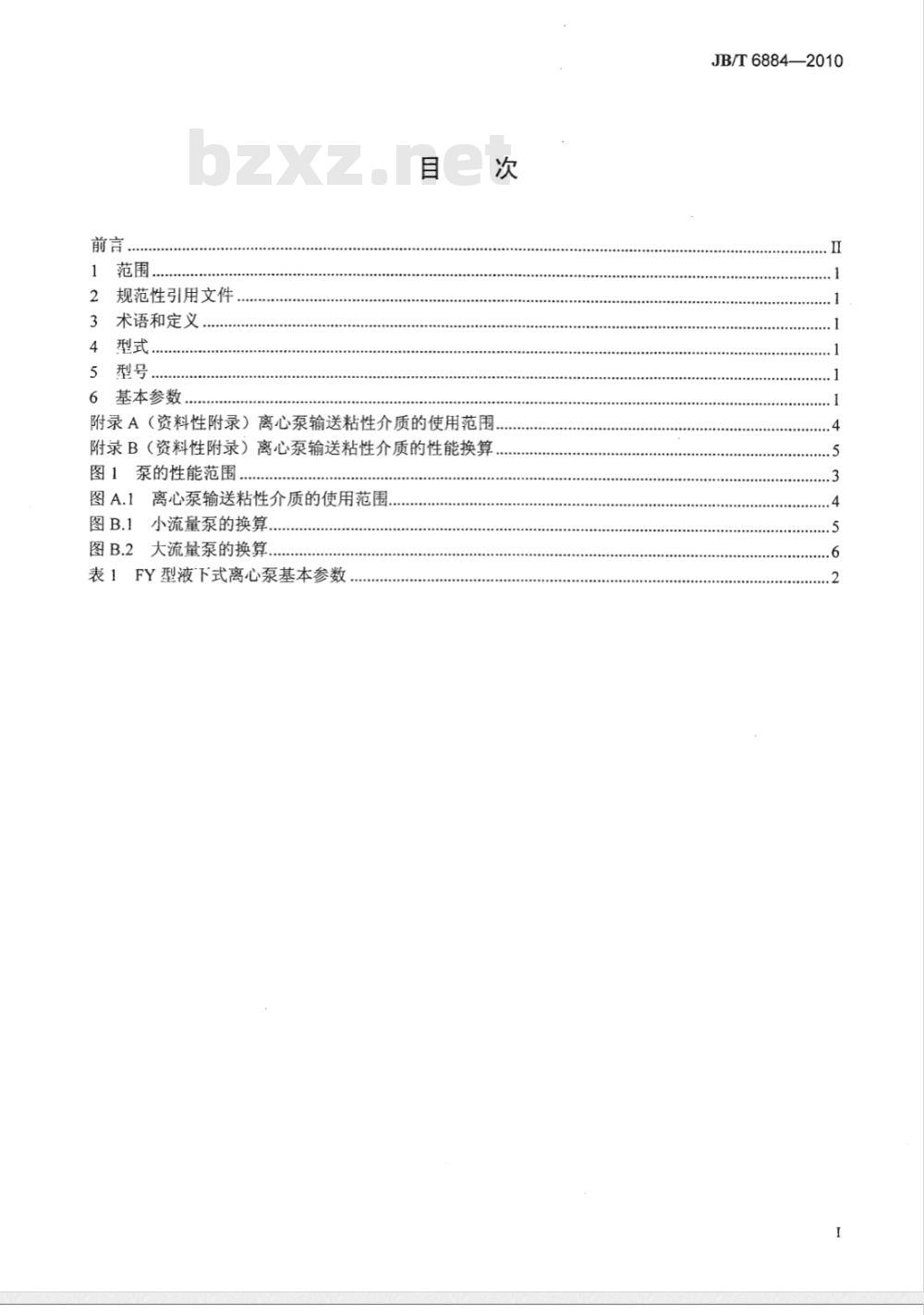

1范围
规范性引用文件
3术语和定义
5型号..
6基本参数
附录A（资料性附录）离心泵输送粘性介质的使用范围附录B（资料性附录）离心泵输送粘性介质的性能换算图1泵的性能范围.
图A.1离心泵输送粘性介质的使用范围.图B.1小流量泵的换算
图B.2大流量泵的换算.
表1FY型液下式离心泵基本参数
JB/T6884—2010
JB/T6884—2010

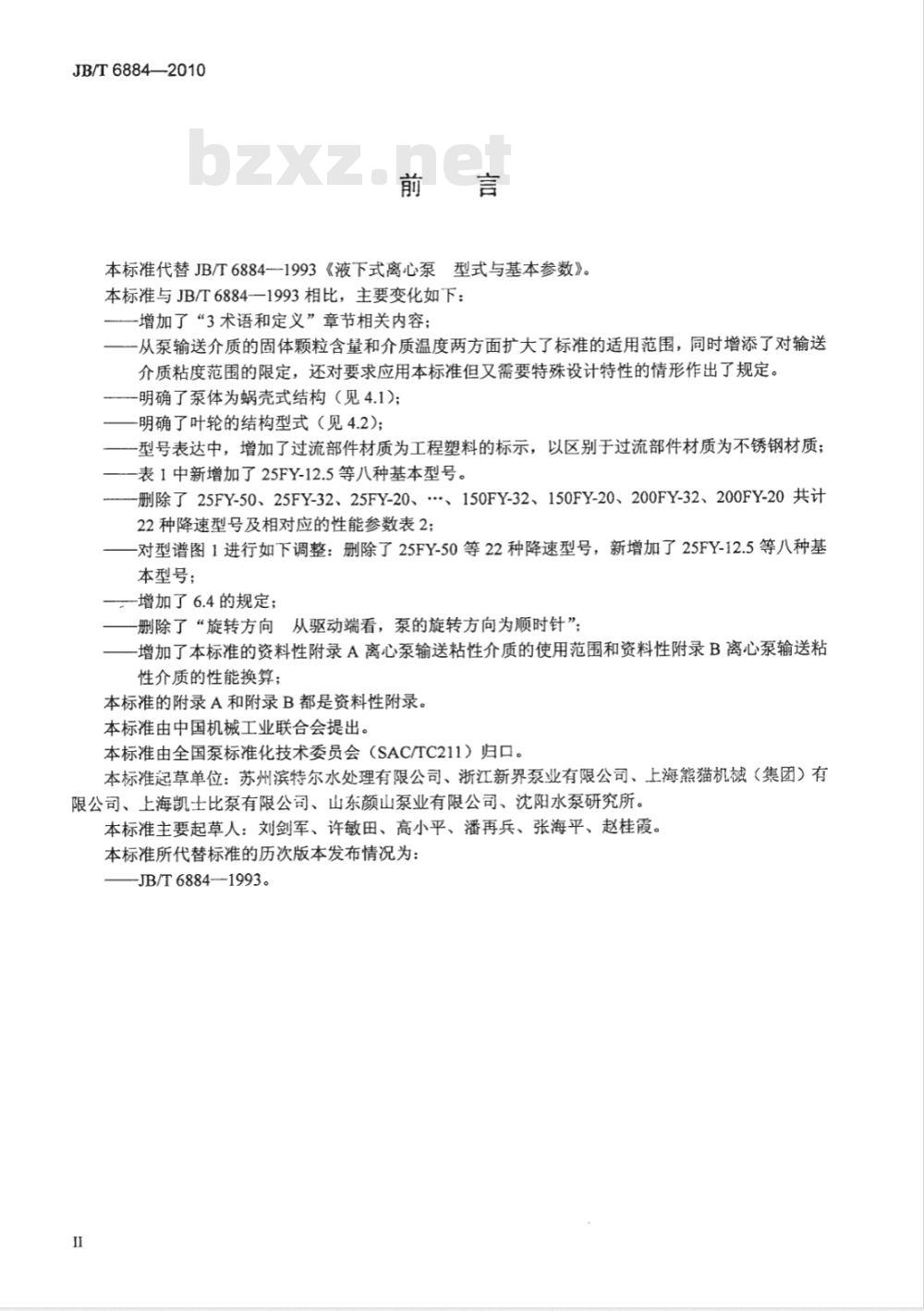

本标准代替JB/T6884--1993《液下式离心泵型式与基本参数》。本标准与JB/T6884—1993相比，主要变化如下：一增加了“3术语和定义”章节相关内容；一从泵输送介质的固体颗粒含量和介质温度两方面扩大了标准的适用范围，同时增添了对输送介质粘度范围的限定，还对要求应用本标准但又需要特殊设计特性的情形作出了规定。明确了泵体为蜗壳式结构（见4.1)；-明确了叶轮的结构型式（见4.2）；-型号表达中，增加了过流部件材质为工程塑料的标示，以区别于过流部件材质为不锈钢材质；一表1中新增加了25FY-12.5等八种基本型号。删除了25FY-50、25FY-32、25FY-20、、150FY-32、150FY-20、200FY-32、200FY-20共计22种降速型号及相对应的性能参数表2；-对型谱图1进行如下调整：删除了25FY-50等22种降速型号，新增加了25FY-12.5等八种基本型号；
一增加了6.4的规定；
一删除了“旋转方向从驱动端看，泵的旋转方向为顺时针”；-增加了本标准的资料性附录A离心泵输送粘性介质的使用范围和资料性附录B离心泵输送粘性介质的性能换算；
本标准的附录A和附录B都是资料性附录。本标准由中国机械工业联合会提出。本标准由全国泵标准化技术委员会（SAC/TC211）归口。本标准起草单位：苏州滨特尔水处理有限公司、浙江新界泵业有限公司、上海熊猫机械（集团）有限公司、上海凯士比泵有限公司、山东颜山泵业有限公司、沈阳水泵研究所。本标准主要起草人：刘剑军、许敏田、高小平、潘再兵、张海平、赵桂霞。本标准所代替标准的历次版本发布情况为：-JB/T6884—1993。

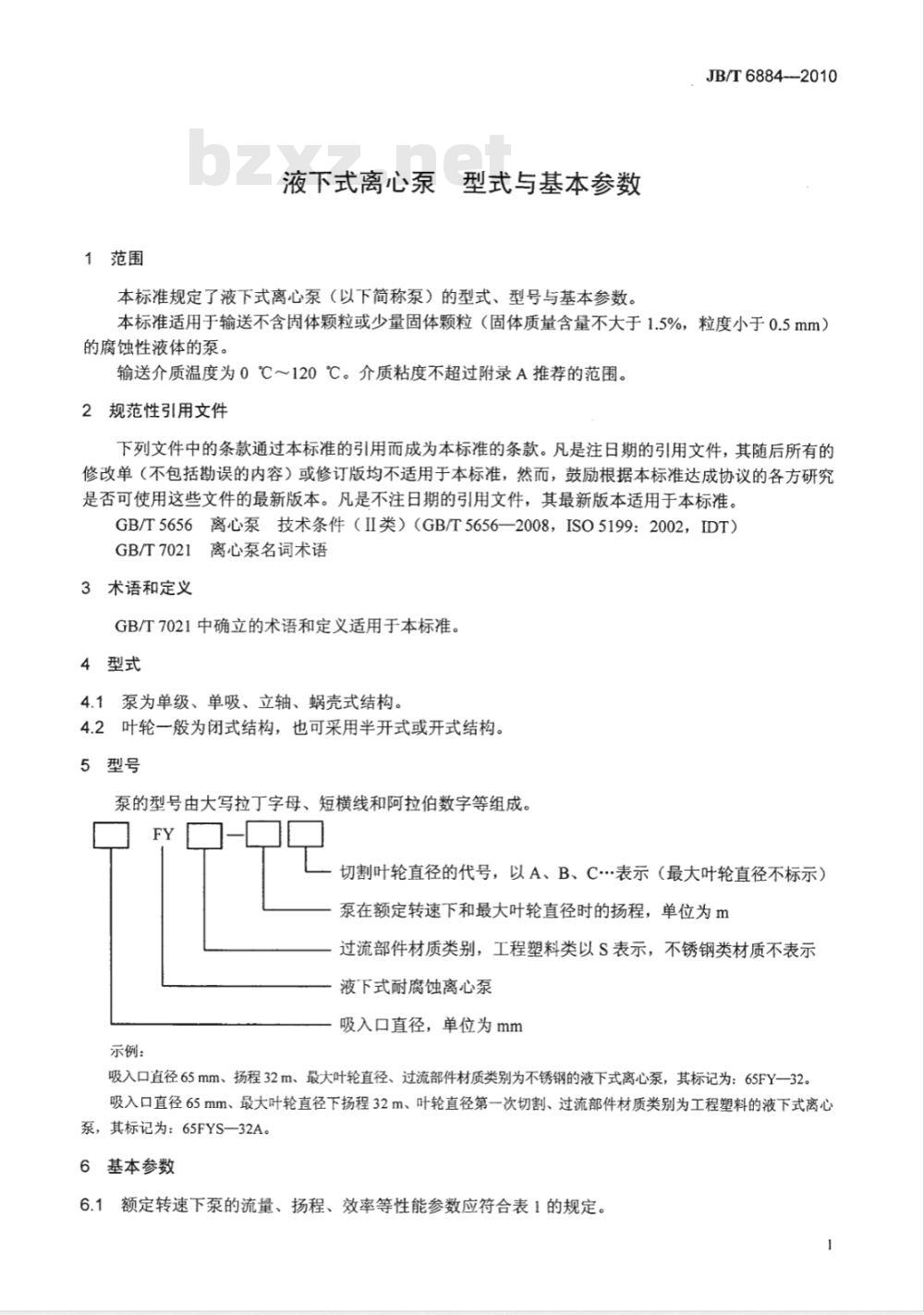

1范围
液下式离心泵型式与基本参数
本标准规定了液下式离心泵（以下简称泵）的型式、型号与基本参数。JB/T6884---2010
本标准适用于输送不含固体颗粒或少量固体颗粒（固体质量含量不大于1.5%，粒度小于0.5mm）的腐蚀性液体的泵。
输送介质温度为0℃～120℃。介质粘度不超过附录A推荐的范围。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5656离心泵技术条件（II类）（GB/T5656—2008，ISO5199：2002，IDT）GB/T7021离心泵名词术语
3术语和定义
GB/T7021中确立的术语和定义适用于本标准。4型式
4.1泵为单级、单吸、立轴、蜗壳式结构。4.2叶轮一般为闭式结构，也可采用半开式或开式结构。5型号
泵的型号由大写拉丁字母、短横线和阿拉伯数字等组成。FY
切割叶轮直径的代号，以A、B、C…表示（最大叶轮直径不标示）泵在额定转速下和最大叶轮直径时的扬程，单位为m过流部件材质类别，工程塑料类以S表示，不锈钢类材质不表示液下式耐腐蚀离心泵
吸入口直径，单位为mm
示例：
吸入口直径65mm、扬程32m、最大叶轮直径、过流部件材质类别为不锈钢的液下式离心泵，其标记为：65FY一32。吸入口直径65mm、最大叶轮直径下扬程32m、叶轮直径第一次切割、过流部件材质类别为工程塑料的液下式离心泵，其标记为：65FYS—32A。
6基本参数
6.1额定转速下泵的流量、扬程、效率等性能参数应符合表1的规定。1
JB/T6884—2010
表1中所列参数为清洁冷水时泵规定点的性能值额定转速下泵的性能工作范围见图1。6.3
输送粘性介质时泵的性能按附录B进行换算。6.4

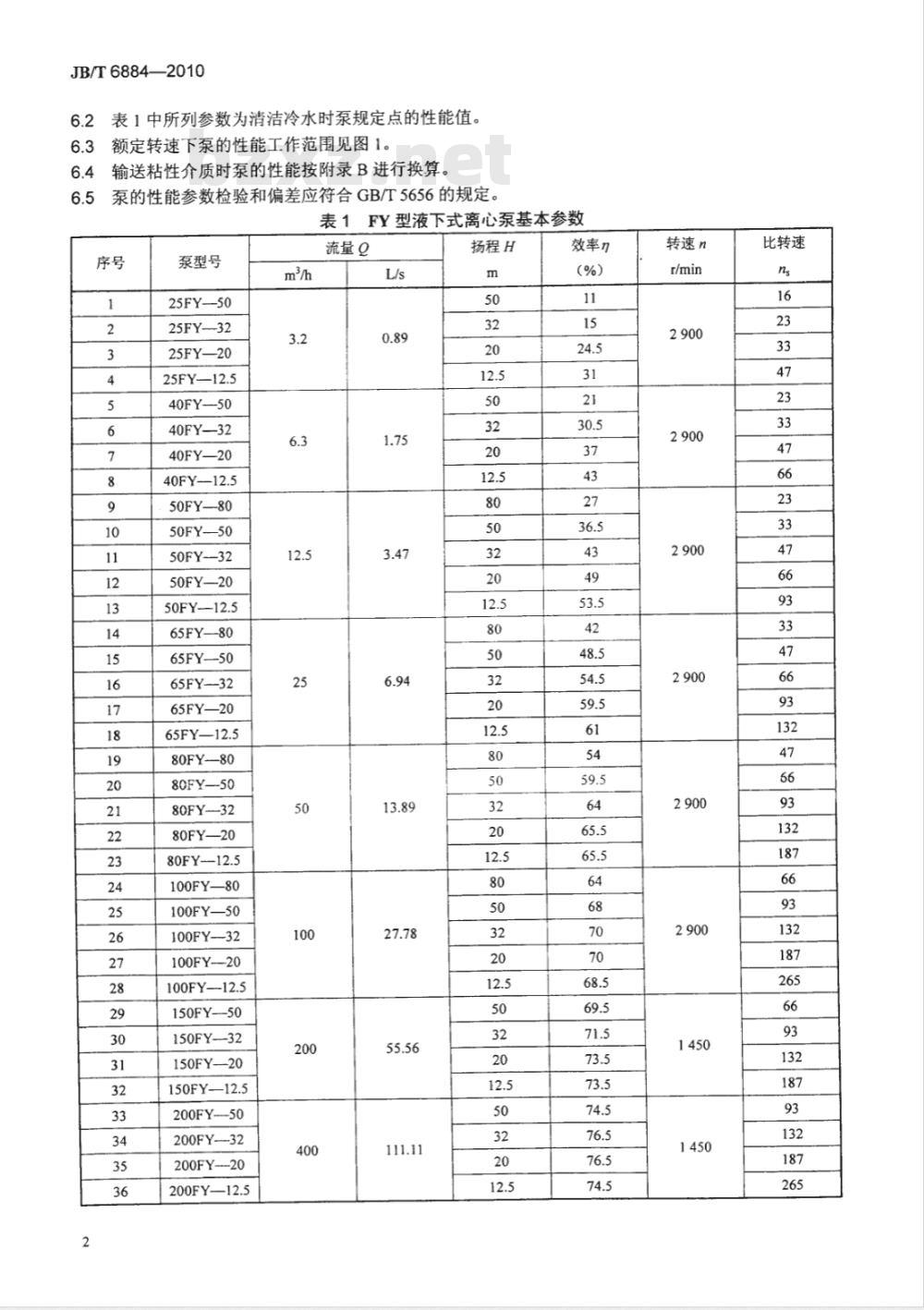

泵的性能参数检验和偏差应符合GB/T5656的规定。表1FY型液下式离心泵基本参数
泵型号
25FY-50
25FY-32
25FY-—20
25FY—12.5
40FY—50
40FY—32
40FY-20
40FY-—12.5
50FY-80
50FY—50
50FY-32
50FY-20
50FY-12.5
65FY-—80
65FY—50
65FY--32
65FY—20
65FY—12.5
80FY—80
80FY-50
80FY-32
80FY—20
80FY—12.5
100FY-80
100FY-50免费标准下载网bzxz
100FY-32
100FY—20
100FY--12.5
150FY50
150FY—-32
150FY—20
150FY—12.5
200FY—50
200FY--32
200FY--20
200FY—12.5
流量9
扬程H
效率n
转速n
比转速
JB/T6884-2010
08-人
JB/T6884—2010
附录A
（资料性附录）
离心泵输送粘性介质的使用范围离心泵输送粘性介质的使用范围见图A.1。100
容积泵的使用范围
离心泵的使用范围
6080100
注：nw为输送清水时的效率；rv为输送粘性介质时的效率。200
离心泵输送粘性介质的使用范围A
8001000
s/zurur
B.1小流量泵的换算见图B.1。
大流量泵的换算见图B.2。
B.3换算图的应用说明：
附录B
（资料性附录）
离心泵输送粘性介质的性能换算4
小流量泵的换算
JB/T6884—2010
0 运动粘度 mm2/s
将泵用于输送粘性介质时，应进行性能换算。首先根据清水介质时泵在最高效率处（或设计点）的性能参数，在纵坐标上找到对应扬程（对于多级泵为第一级扬程），并沿此斜线和在横坐标上找到的流量（对于双吸泵为泵流量之半）相交于一点，再由此点画水平线，与表示粘度的斜线相交于一点，从此点垂直上推，在Kn、K和KH曲线上即得到换算系数。根据此换算系数和下列公式即可算出输送粘性介质时所对应的gv、Hv、n参数：Ko=v/w
JB/T6884—2010
式中：
Ko、KH、K,-
Qv、Hv、nv-
KH=Hy/Hw
K,=nv/nw
流量、扬程和效率的换算系数；输送粘性介质时的流量、扬程和效率；Qw、Hw、nw—输送清水时的流量、扬程和效率。(B.2)
K曲线有四条分别表示流量为最高效率流量的60%、80%、100%、120%时的扬程换算系数，根据这个不同流量各点的数值便可将换算后的O-H曲线画出。[00
0Ｒ９
330660
1015 2032 45 6588 132220440
6080100
1320 2 200
1760 3300
0m／/h
大流量泵的换算
运动粘度mm2/s
6008001000
