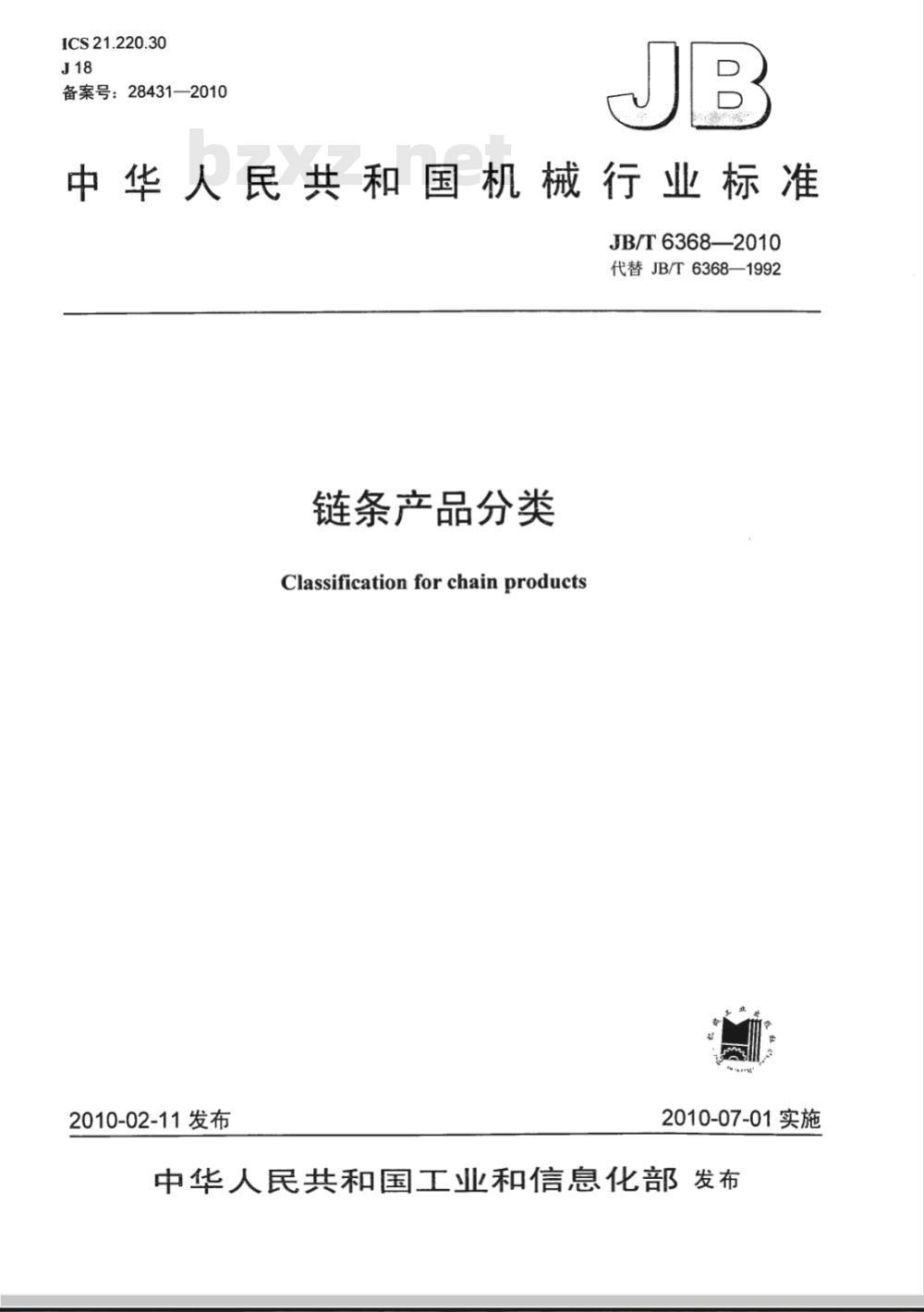

【机械行业标准(JB)】 链条产品分类

ICS21.220.30
备案号：28431—2010
中华人民共和国机械行业标准
JB/T6368-2010
代替JB/T6368-—1992
链条产品分类
Classificationforchainproducts2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言

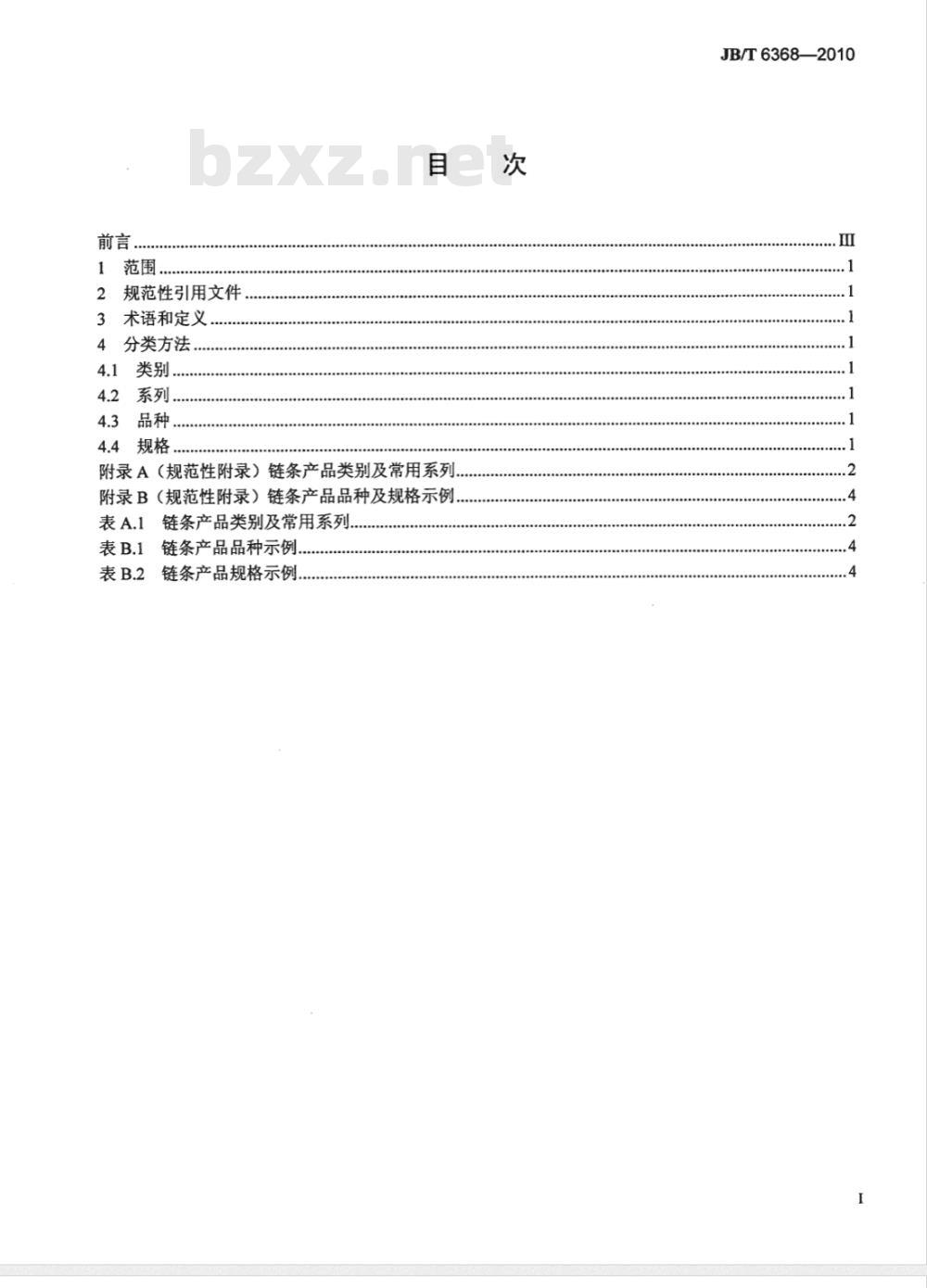

1范围，
规范性引用文件
3术语和定义
4分类方法.
附录A（规范性附录）链条产品类别及常用系列.附录B（规范性附录）链条产品品种及规格示例链条产品类别及常用系列
链条产品品种示例.
链条产品规格示例.
JB/T6368—2010

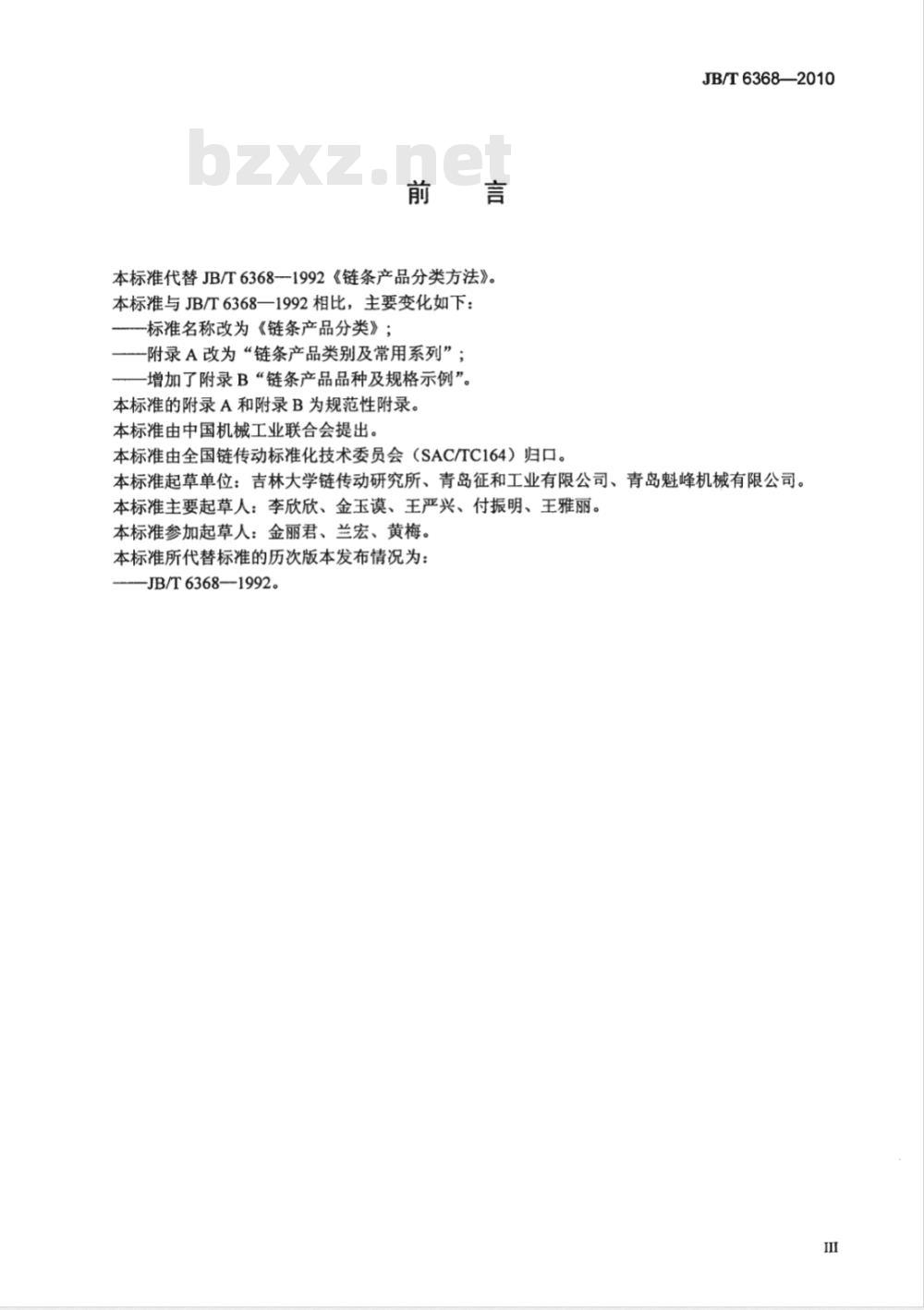

本标准代替JB/T63681992《链条产品分类方法》。本标准与JB/T6368一1992相比，主要变化如下：-标准名称改为《链条产品分类》；一附录A改为“链条产品类别及常用系列”；一增加了附录B“链条产品品种及规格示例”。本标准的附录A和附录B为规范性附录。本标准由中国机械工业联合会提出。本标准由全国链传动标准化技术委员会（SAC/TC164）归口。JB/T6368—2010
本标准起草单位：吉林大学链传动研究所、青岛征和工业有限公司、青岛魁峰机械有限公司。本标准主要起草人：李欣欣、金玉谟、王严兴、付振明、王雅丽。本标准参加起草人：金丽君、兰宏、黄梅。本标准所代替标准的历次版本发布情况为：JB/T6368—1992。

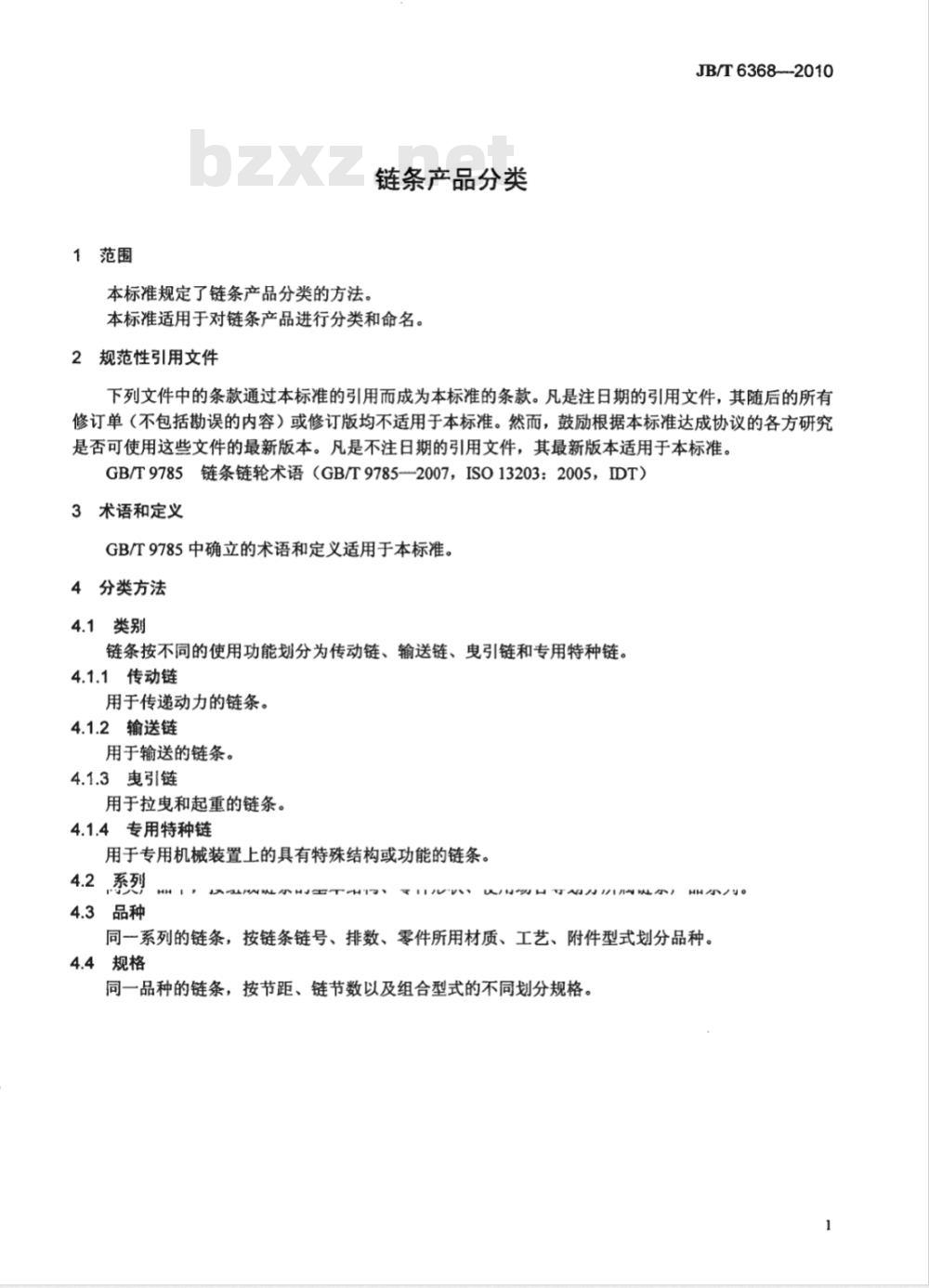

1范围
本标准规定了链条产品分类的方法。链条产品分类
本标准适用于对链条产品进行分类和命名，规范性引用文件
JB/T6368---2010
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后的所有修订单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T9785链条链轮术语（GB/T97852007，ISO13203：2005，IDT）3术语和定义
GB/T9785中确立的术语和定义适用于本标准。4分类方法
4.1类别
链条按不同的使用功能划分为传动链、输送链、电引链和专用特种链。4.1.1传动链
用于传递动力的链条。
4.1.2输送链
用于输送的链条。
4.1.3电引链
用于拉电和起重的链条。
4.1.4专用特种链
用于专用机械装置上的具有特殊结构或功能的链条。4.2系列
4.3品种
同一系列的链条，按链条链号、排数、零件所用材质、工艺、附件型式划分品种。4.4规格
同一品种的链条，按节距、链节数以及组合型式的不同划分规格。JB/T6368—2010

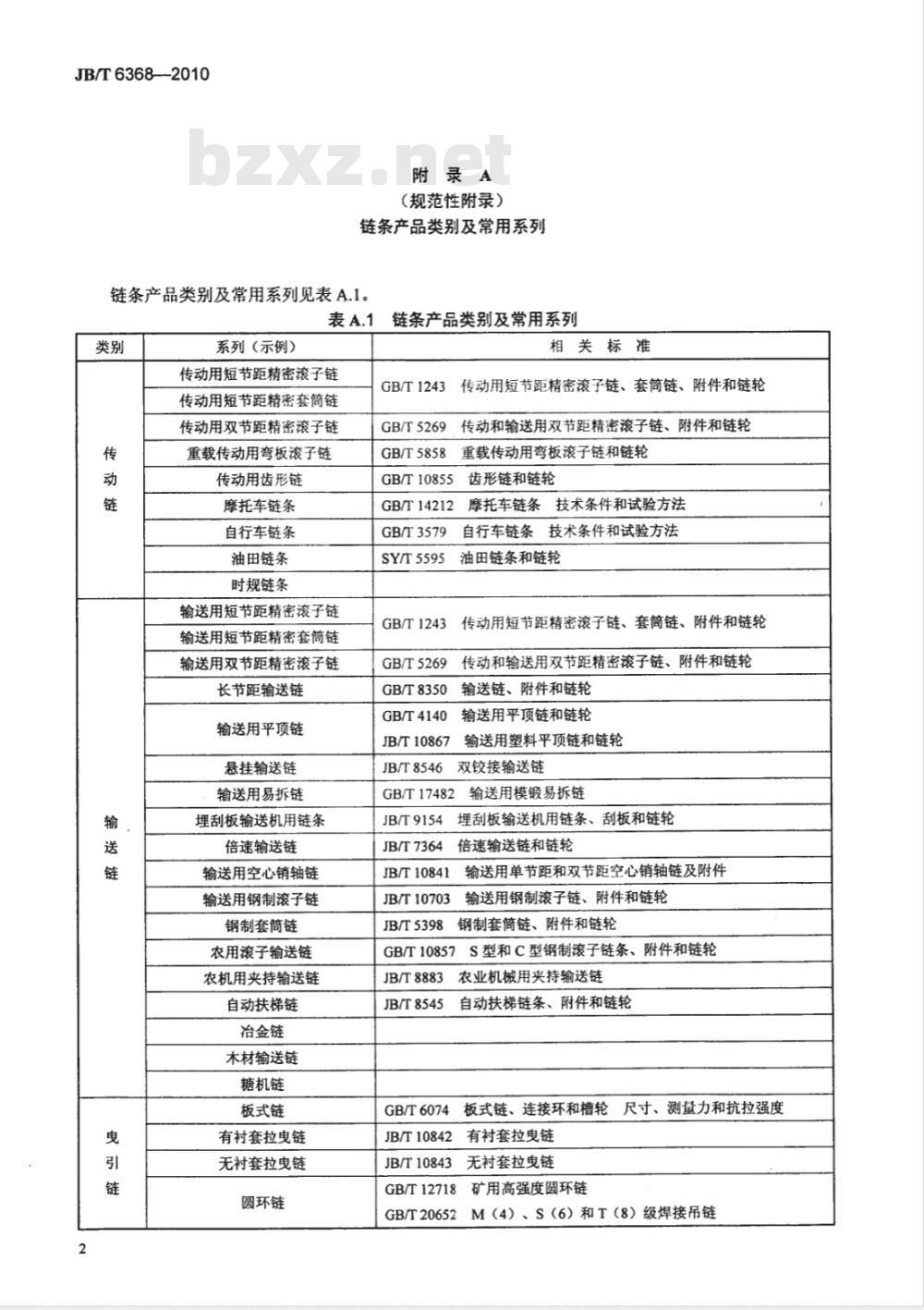

附录A
（规范性附录）
链条产品类别及常用系列
链条产品类别及常用系列见表A.1。表A.1
系列(示例)
传动用短节距精密滚子链
传动用短节距精密套筒链
传动用双节距精密滚子链
重载传动用弯板滚子链
传动用齿形链
摩托车链条
自行车链条
油田链条
时规链条
输送用短节距精密滚子链
输送用短节距精密套筒链
输送用双节距精密滚子链
长节距输送链
输送用平顶链
悬挂输送链
输送用易拆链
埋刮板输送机用链条
倍速输送链
输送用空心销轴链
输送用钢制滚子链
钢制套筒链
农用滚子输送链
农机用夹持输送链
自动扶梯链
冶金链
木材输送链
糖机链
板式链
有衬套拉曳链
无衬套拉曳链
圆环链
链条产品类别及常用系列
相关标准
GB/T1243
GB/T5269
GB/T5858
GB/T10855
GB/T14212
GB/T3579
SY/T5595
GB/T1243
GB/T5269
GB/T8350
GB/T4140
JB/T10867
JB/T8546
传动用短节距精密滚子链、套筒链、附件和链轮传动和输送用双节距精密滚子链、附件和链轮重载传动用弯板滚子链和链轮
齿形链和链轮
摩托车链条
技术条件和试验方法
自行车链条
技术条件和试验方法
油田链条和链轮
传动用短节距精密滚子链、套筒链、附件和链轮传动和输送用双节距精密滚子链、附件和链轮输送链、附件和链轮
输送用平顶链和链轮
输送用塑料平顶链和链轮
双铰接输送链
GB/T17482
JB/T9154
JB/T7364
JB/T10841
JB/T10703
JB/T5398
输送用模锻易拆链
埋刮板输送机用链条、刮板和链轮倍速输送链和链轮
输送用单节距和双节距空心销轴链及附件输送用钢制滚子链、附件和链轮钢制套筒链、附件和链轮
GB/T10857
JB/T8883
JB/T8545
GB/T6074
JB/T10842
JB/T10843
S型和C型钢制滚子链条、附件和链轮农业机械用夹持输送链
自动扶梯链条、附件和链轮
尺寸、测量力和抗拉强度
板式链、连接环和槽轮
有衬套拉曳链
无衬套拉曳链
矿用高强度圆环链
GB/T12718
GB/T20652
M（4）、S（6）和T（8）级焊接吊链类别
系列 (示例)
滑片式无级变速链
联轴器链条
电缆拖链
农用拨禾链
收割机链条
立体车库链
侧弯链wwW.bzxz.Net
刀具运载链条
管钳链条
梳棉机链条
链条产品类别及常用系列（续）相关标准
JB/T9152
2滑片式无级变速链
JB/T6368-2010
JB/T6368—2010
附录B
（规范性附录）
链条产品品种及规格示例
链条产品品种及规格示例见表B.1、表B.2。表B.1
链条产品品种示例
产品系列
传动用短节距精密滚子链
输送用短节距精密滚子链
链条产品规格示例
产品系列
传动用短节距精密滚子链
传动用短节距精密套筒链
长节距输送链
附件型式
水平附板
不锈钢
全合金钢
工程塑料
其他材质
水平附板
直立附板
加长销轴
其他附件型式
链节数
人民共和
机械行业标准
链条产品分类
JB/T6368—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·13千字2010年7月第1版第1次印刷
定价：12.00元
书号：15111·9551
网址：http：//www.cmpbook.com（010）88379778
编辑部电话：
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
