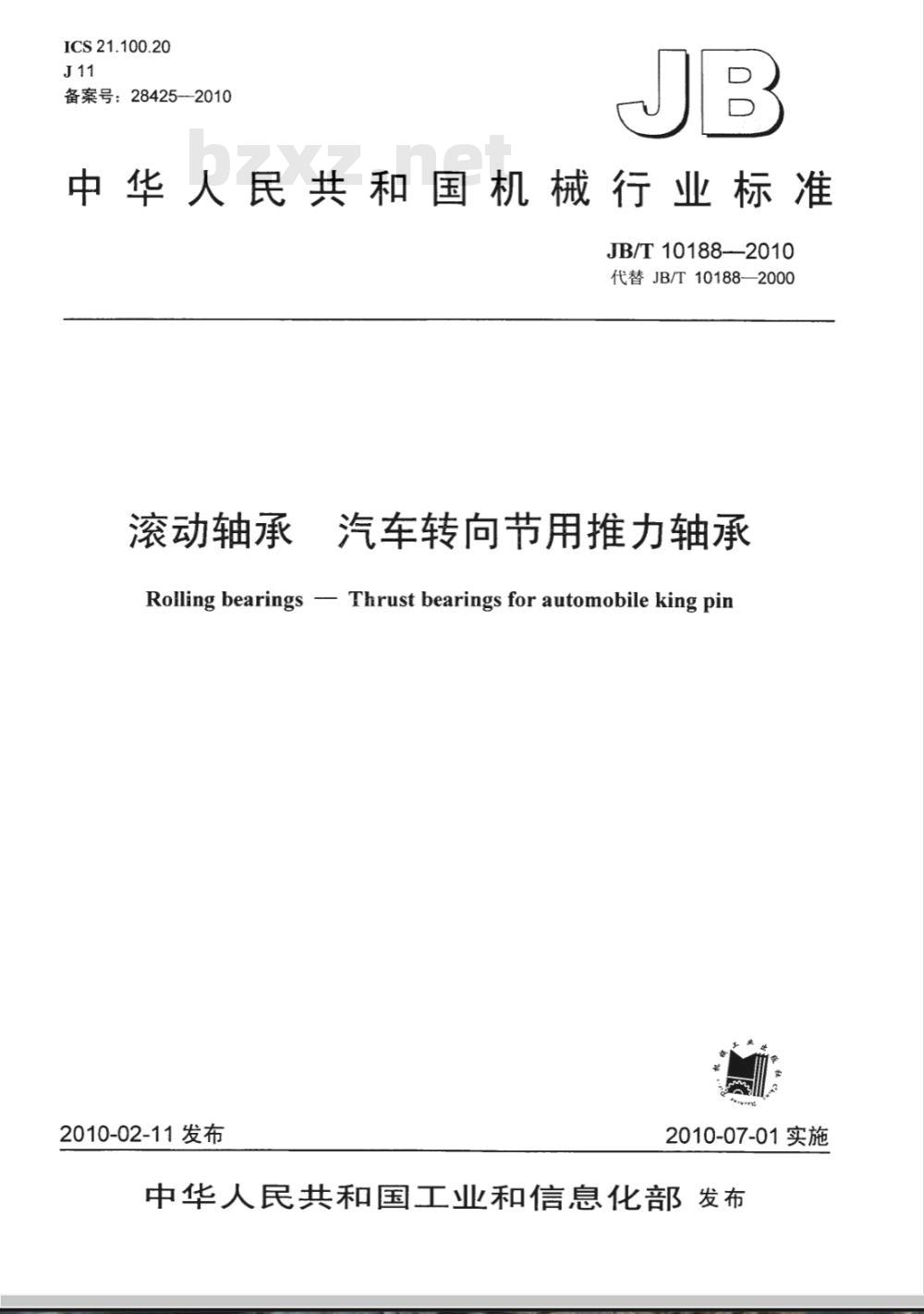

【机械行业标准(JB)】 滚动轴承 汽车转向节用推力轴承

ICS21.100.20
备案号：284252010
中华人民共和国机械行业标准
JB/T10188—2010
代替JB/T10188—2000
滚动轴承
汽车转向节用推力轴承
Rolling bearings - Thrust bearings for automobile king pin2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言

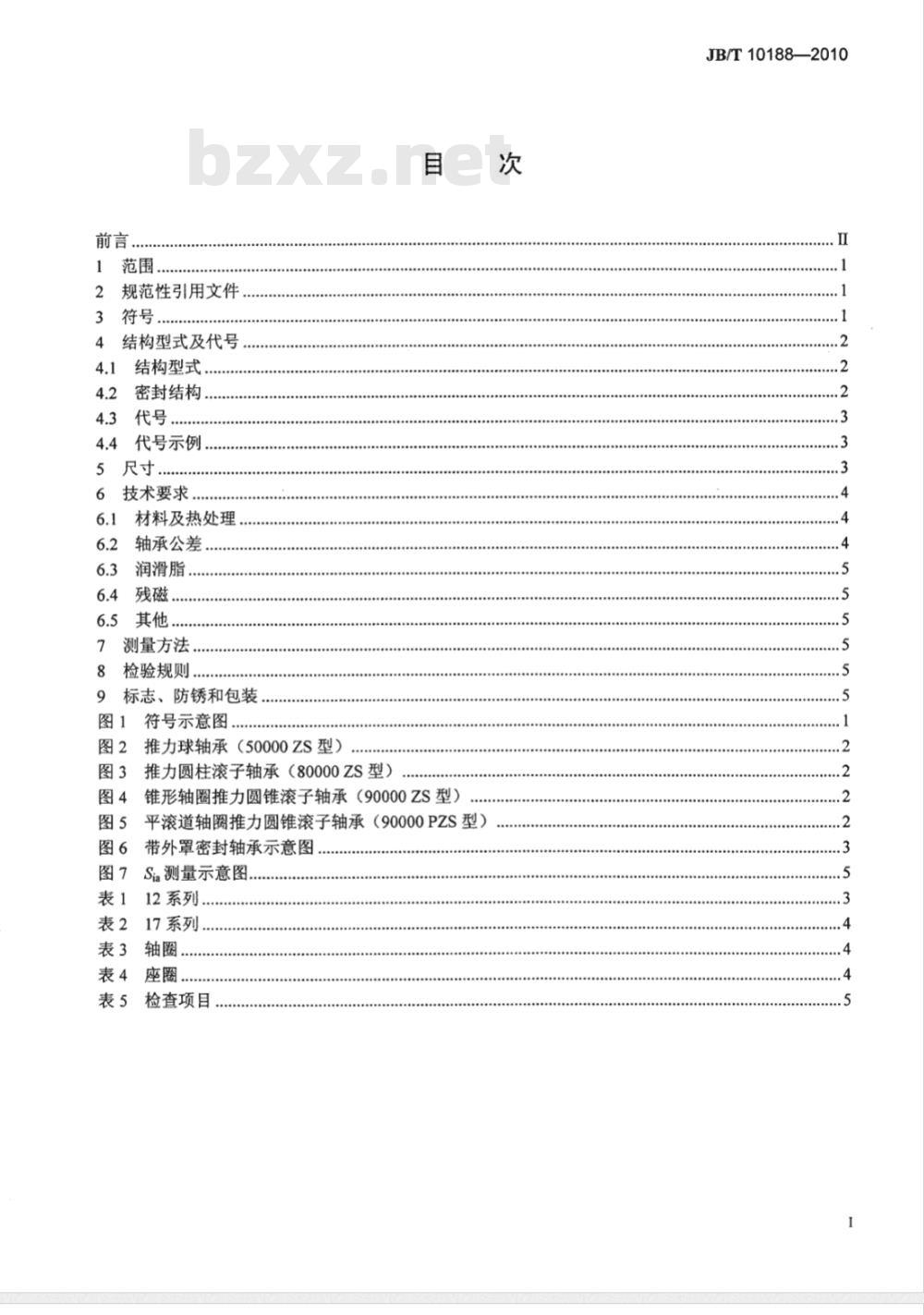

规范性引用文件
结构型式及代号
结构型式
密封结构
4.4代号示例.
5尺寸..
6技术要求．
材料及热处理
轴承公差
润滑脂.
6.4残磁
6.5其他
测量方法
检验规则.
标志、防锈和包装
图1符号示意图.
图2推力球轴承（50000ZS型）
推力圆柱滚子轴承（80000ZS型）图3
锥形轴圈推力圆锥滚子轴承（90000ZS型）图4
平滚道轴圈推力圆锥滚子轴承（90000PZS型）带外罩密封轴承示意图
Sia测量示意图
12系列.
17系列.
检查项目
JB/T10188—2010
JB/T10188—2010

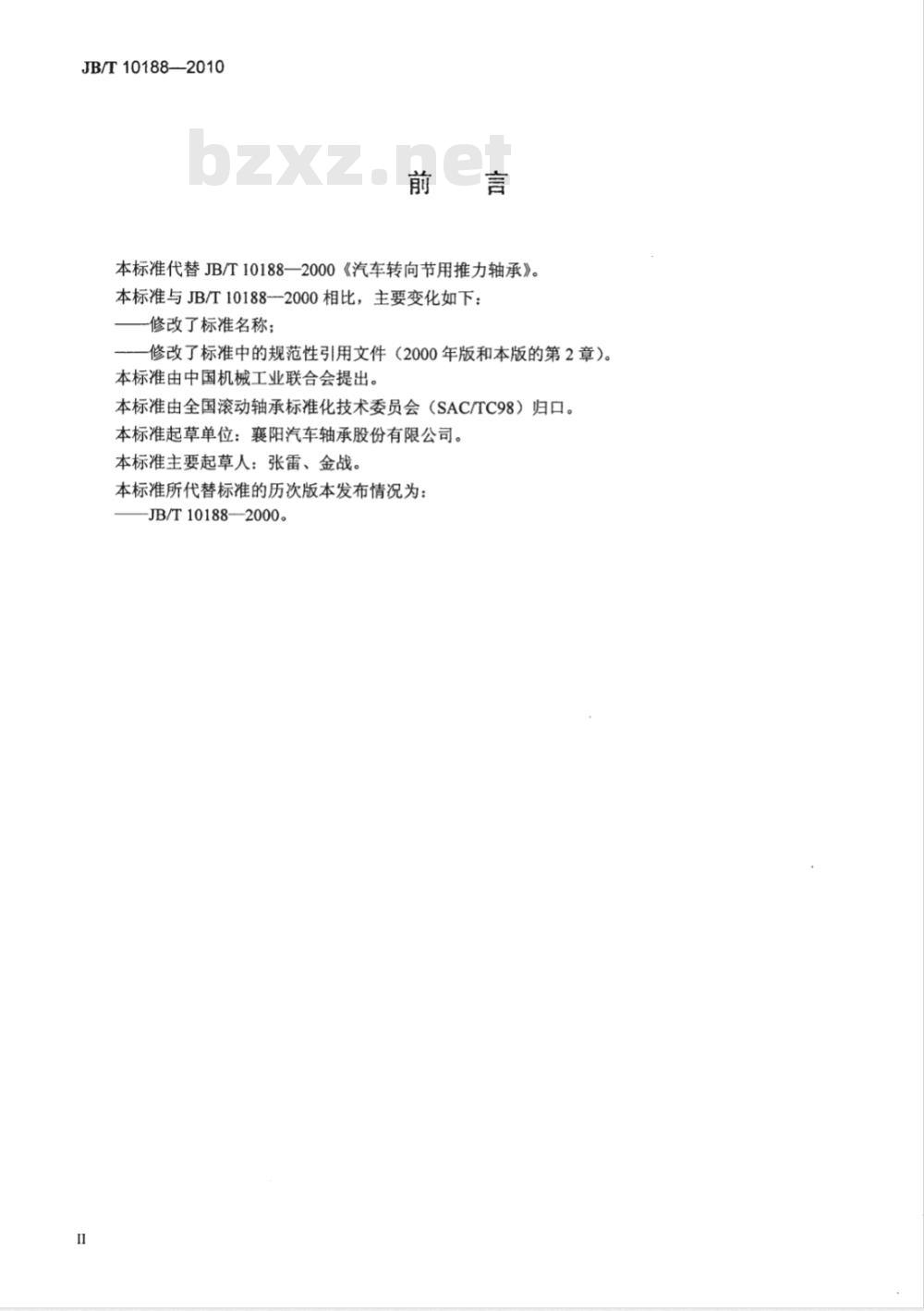

本标准代替JB/T10188—2000《汽车转向节用推力轴承》。本标准与JB/T10188—2000相比，主要变化如下：修改了标准名称；
一修改了标准中的规范性引用文件（2000年版和本版的第2章）。本标准由中国机械工业联合会提出。本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。本标准起草单位：襄阳汽车轴承股份有限公司。本标准主要起草人：张雷、金战。本标准所代替标准的历次版本发布情况为：JB/T10188-2000。

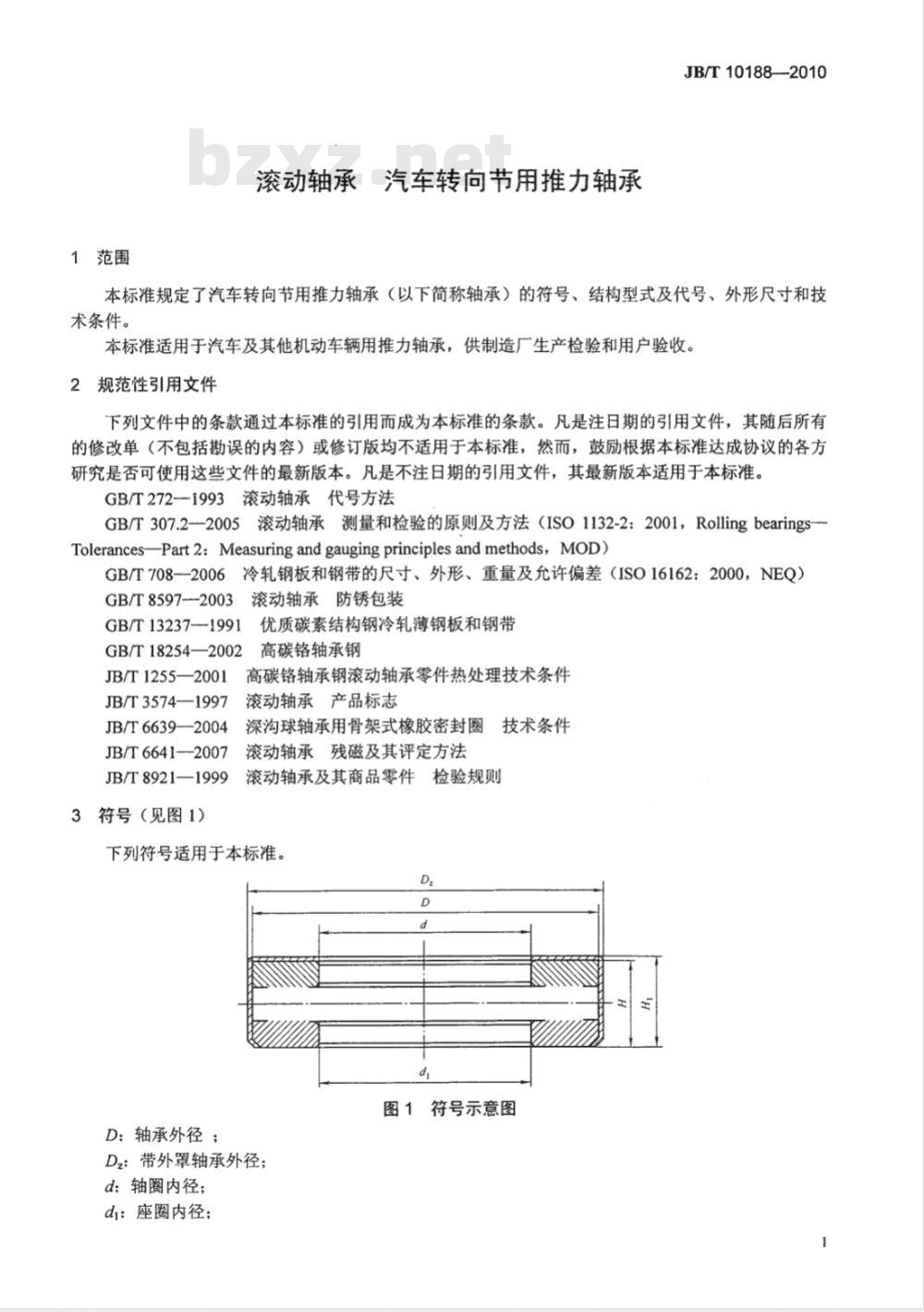

1范围
滚动轴承汽车转向节用推力轴承JB/T10188—2010
本标准规定了汽车转向节用推力轴承（以下简称轴承）的符号、结构型式及代号、外形尺寸和技术条件。
本标准适用于汽车及其他机动车辆用推力轴承，供制造厂生产检验和用户验收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T272-1993滚动轴承代号方法GB/T307.2--2005滚动轴承测量和检验的原则及方法（ISO1132-2：2001，RollingbearingsTolerances—Part 2:Measuring and gauging principles and methods，MOD)GB/T7082006冷轧钢板和钢带的尺寸、外形、重量及允许偏差（ISO16162：2000，NEQ）GB/T8597--2003滚动轴承防锈包装GB/T13237-1991
GB/T18254—2002
优质碳素结构钢冷轧薄钢板和钢带高碳铬轴承钢
高碳铬轴承钢滚动轴承零件热处理技术条件JB/T1255—2001
JB/T3574—1997
JB/T6639—2004
JB/T6641--2007
JB/T8921—1999
3符号（见图1）
滚动轴承产品标志
深沟球轴承用骨架式橡胶密封圈技术条件滚动轴承残磁及其评定方法
滚动轴承及其商品零件检验规则下列符号适用于本标准。
图1符号示意图
D：轴承外径；
Dz：带外罩轴承外径；
d：轴圈内径；
di：座圈内径；
JB/T10188—2010
H：轴承的高度；
Hi：带外罩轴承的高度；
Sia：外罩底面对座圈底面的轴向跳动；ADamp：带外罩轴承单一平面平均外径偏差；AHs：轴承实际高度偏差；
Ails：带外罩轴承实际高度偏差。4结构型式及代号

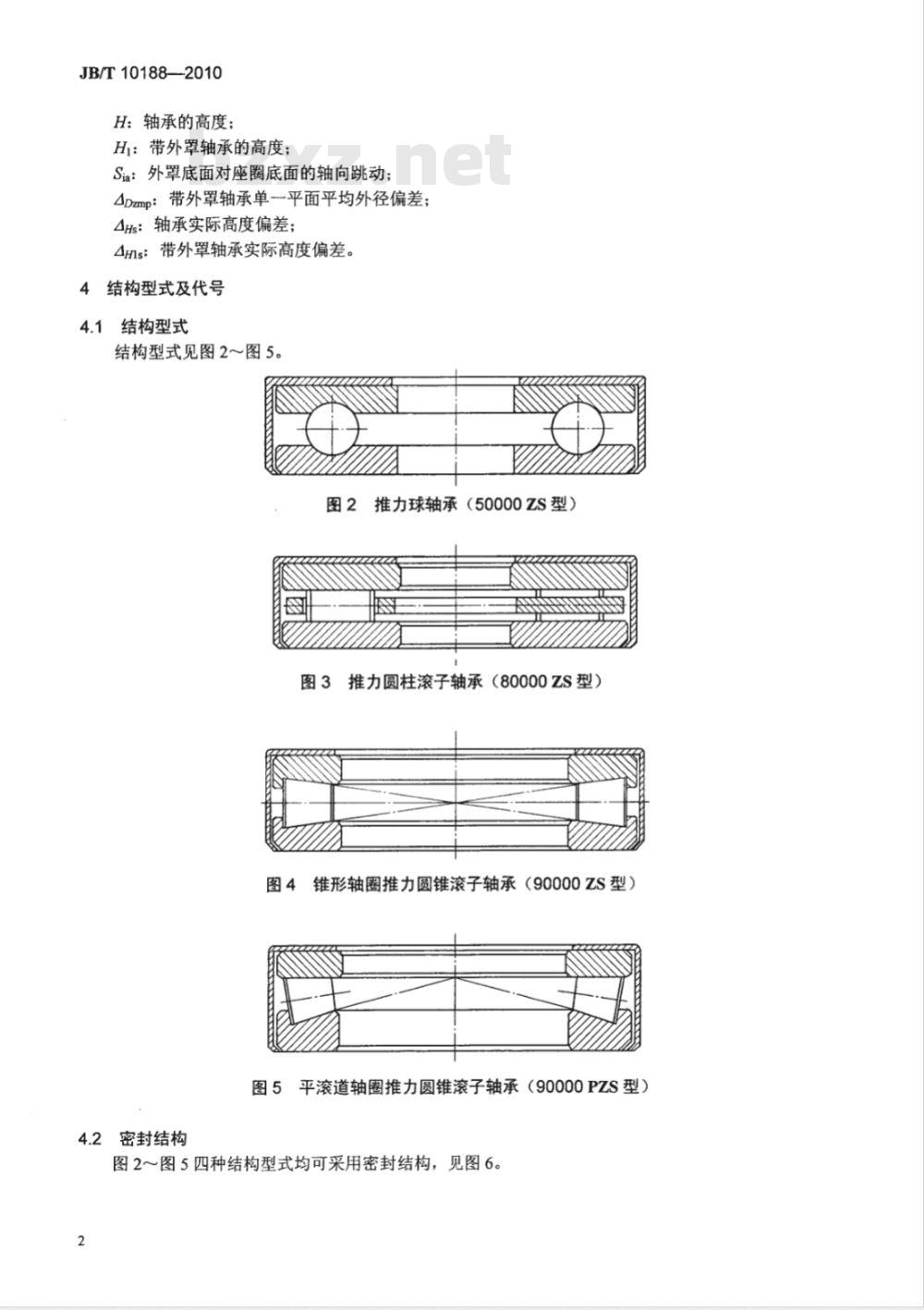

结构型式
结构型式见图2~图5。
图2推力球轴承（50000ZS型）
图3推力圆柱滚子轴承（80000ZS型）图4
锥形轴圈推力圆锥滚子轴承（90000ZS型）图5平滚道轴圈推力圆锥滚子轴承（90000PZS型）4.2密封结构
图2～图5四种结构型式均可采用密封结构，见图6。2
4.3代号
图6带外罩密封轴承示意图
·ZRS型、PZRS型
轴承基本代号应符合GB/T272的规定，其后置代号规定如下：ZS带外罩轴承；
ZRS—带外罩密封轴承；
P-轴圈（或座圈）为平滚道的推力圆锥滚子轴承。4.4代号示例
5尺寸
轴承外形尺寸见表1、表2。
90000ZS型
91204ZS
912/22ZS
91205ZS
912/28ZS
91206ZS
912/32ZS
91207ZS
912/38ZS
91208ZS
912/42ZS
91209ZS
912/48ZS
91210ZS
912/52ZS
91211ZS
90000PZS型
91204PZS
912/22PZS
91205PZS
912/28PZS
91206PZS
912/32PZS
91207PZS
912/38PZS
91208PZS
912/42PZS
91209PZS
912/48PZS
91210PZS
912/52PZS
91211PZS
无保持架
带外罩和密封
内径40mm
尺寸系列为17系列
推力球轴承
表112系列
50000ZS型
51204ZS
512/22ZS
51205ZS
512/28ZS
51206ZS
512/32ZS
51207ZS
512/38ZS
51208ZS
512/42ZS
51209ZS
512/48ZS
51210ZS
512/52ZS
51211ZS
80000ZS型
81204ZS
812/22ZS
81205ZS
812/28ZS
81206ZS
812/32ZS
81207ZS
812/38ZS
81208ZS
812/42ZS
81209ZS
812/48ZS
81210ZS
812/52ZS
81211ZS
JB/T10188—2010
单位：mm
JB/T10188-—2010
90000ZS型
91704ZS
917/22ZS
91705ZS
917/28ZS
91706ZS
917/32ZS
91707ZS
917/38ZS
91708ZS
917/42ZS
91709ZS
917/48ZS
91710ZS
917/52ZS
91711ZS
技术要求
90000PZS型
91704PZS
917/22PZS
91705PZS
917/28PZS
91706PZS
917/32PZS
91707PZS
917/38PZS
91708PZS
917/42PZS
91709PZS
917/48PZS
91710PZS
917/52PZS
91711PZS
6.1材料及热处理
50000ZS型
51704ZS
517/22ZS
51705ZS
517/28ZS
51706ZS
517/32ZS
51707ZS
517/38ZS
51708ZS
517/42ZS
51709ZS
517/48ZS
51710ZS
517/52ZS
51711ZS
217系列
80000ZS型
81704ZS
817/22ZS
81705ZS
817/28ZS
81706Zs
817/32ZS
81707ZS
817/38ZS
81708ZS
817/42ZS
81709ZS
817/48ZS
81710ZS
817/52ZS
81711ZS
单位：mm
座圈、轴圈及滚动体采用符合GB/18254一2002中规定的高碳铬轴承钢GCr15制造。热处理
质量应符合JB/T1255的规定。
钢板厚度的允许偏差按GB/T708--2006中B级精度的规6.1.2外罩采用10或08等低碳钢板制造。4定，钢板质量应符合GB/T13237--1991中S拉延级，表面质量II组的规定，6.1.3密封圈采用丁橡胶，其硬度为75HA～90HA。橡胶与刚性圈粘结强度不低于3MPa，其余技术条件应符合JB/T6639的规定。6.2轴承公差
公差按表3、表4的规定。
表3轴圈
单位：μm
包括20mm。
包括40mm。
Aap、Adimp
上偏差
下偏差
上偏差
上偏差
下偏差
下偏差
上偏差
单位：μm
下偏差
6.2.2外罩底面对座圈底面的轴向跳动Sia不超过0.12mm。6.3润滑脂
JB/T10188-2010
轴承内应加注锂基润滑脂或钙基润滑脂，或满足要求的其他润滑脂，填脂量应占其空间的30%～40%。
6.4残磁
轴承残磁应符合JB/T6641的规定。6.5其他
6.5.1轴承应旋转灵活，无阻滞、不散套。6.5.2外罩开口端不应凸出座圈底面。7测量方法
7.1公差测量按GB/T307.2的规定。7.2Sia的测量如图7所示。将座圈底面支在三个均布、等高的固定支点上，座圈内孔表面用两个互成90°的支点对座圈进行定心。将指示仪置于外罩底面上，外罩旋转一周，最大与最小读数之差即为Sia
残磁测量按JB/T6641的规定。www.bzxz.net
图7S品测量示意图
检验规则
成品轴承按B/T8921抽样检查，使用一般检查水平ⅡI级，主要检验项目的AQL值为1.5，次要检查项目的AQL值为4.0，检查项目见表5。表5检查项目
主要检查项目
内孔直径偏差及变动量（△dmp、4dlmp、Vdsp）带外罩轴承外径偏差4Damp
外罩底面对座閣底面的轴向跳动Sia高度偏差4s、4HIs
标志、防锈和包装
轴承标志按JB/T3574的规定。
9.2轴承的防锈和包装按GB/T8597的规定。序号
旋转灵活性
外观质量
次要检查项目
标志和防锈包装
