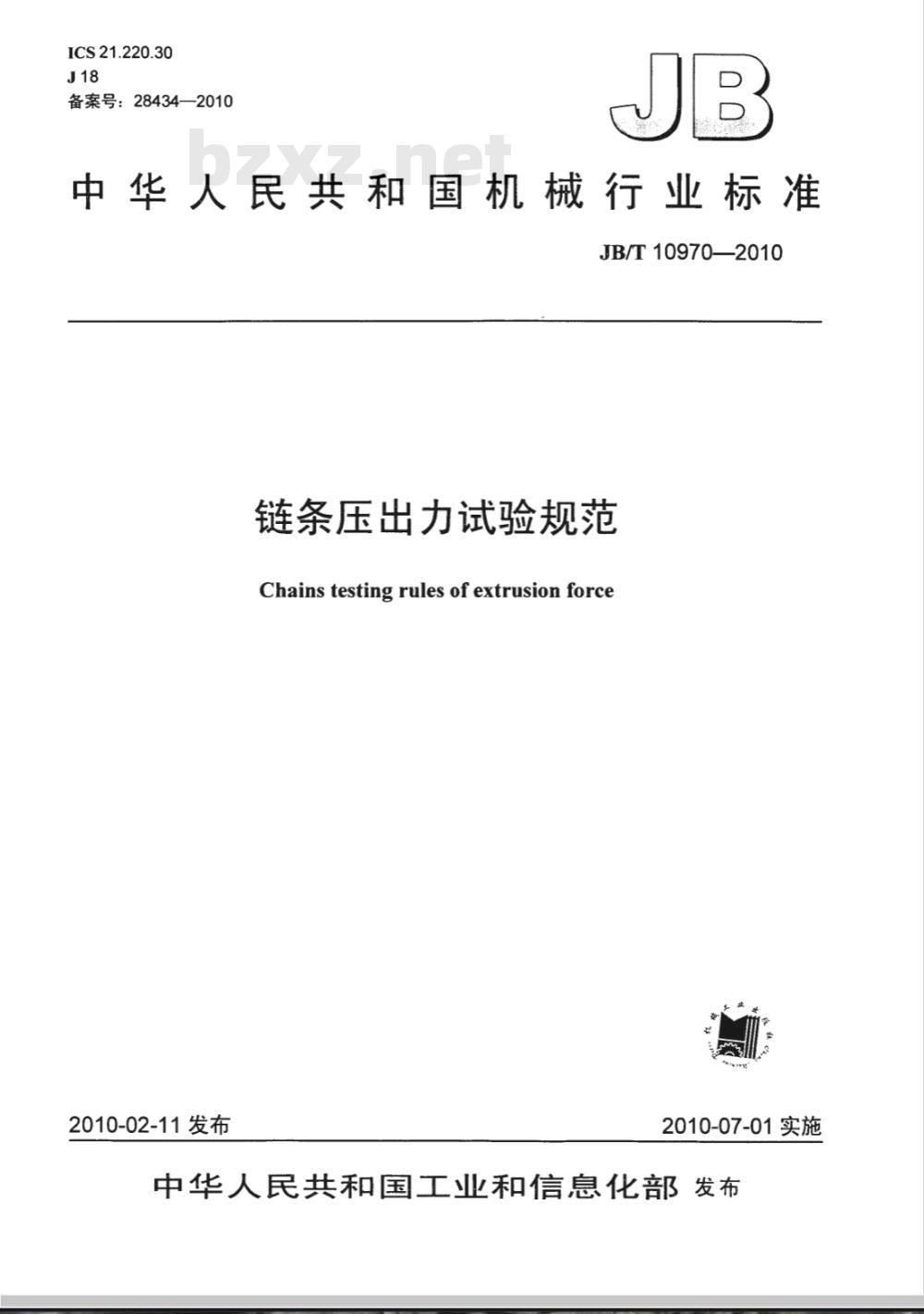

【机械行业标准(JB)】 链条压出力试验规范

ICS21.220.30
备案号：28434—2010
中华人民共和国机械行业标准
JB/T109702010
链条压出力试验规范
Chains testing rules of extrusion force2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言，

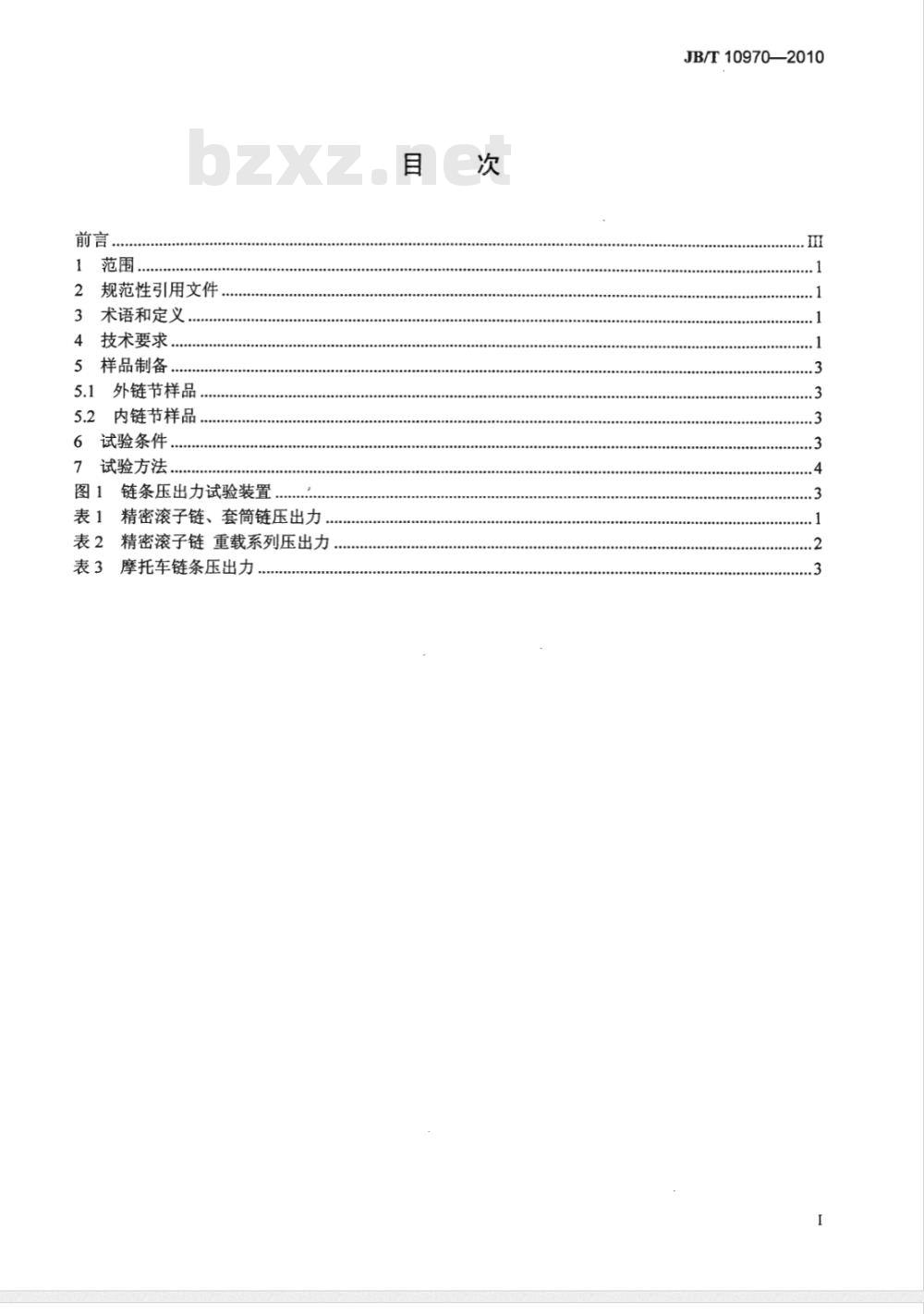

规范性引用文件
3术语和定义
4技术要求
样品制备。
5.1外链节样品
5.2内链节样品
6试验条件..
7试验方法
图1链条压出力试验装置

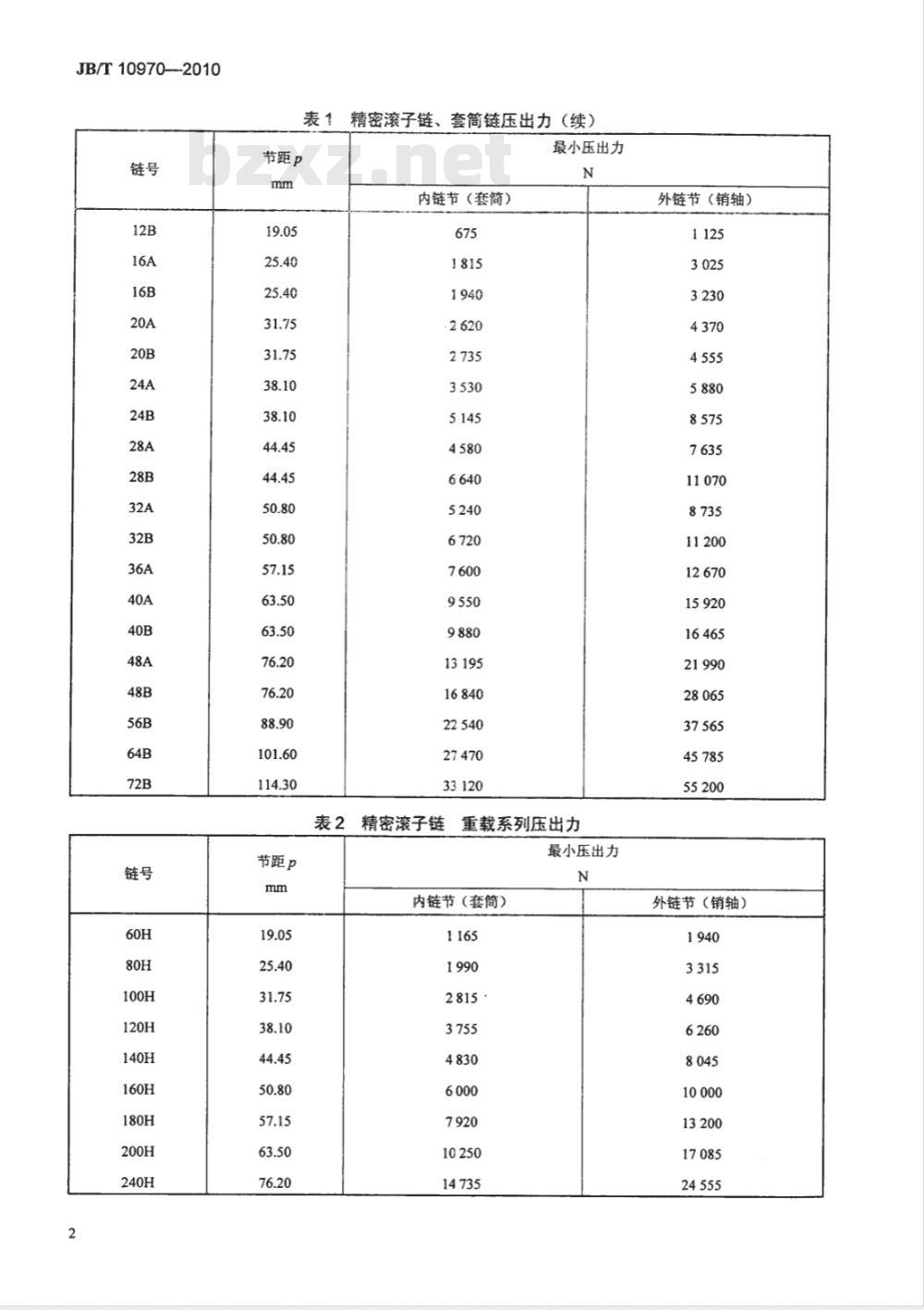

表1精密滚子链、套筒链压出力，表2精密滚子链重载系列压出力
表3摩托车链条压出力，
JB/T10970—2010

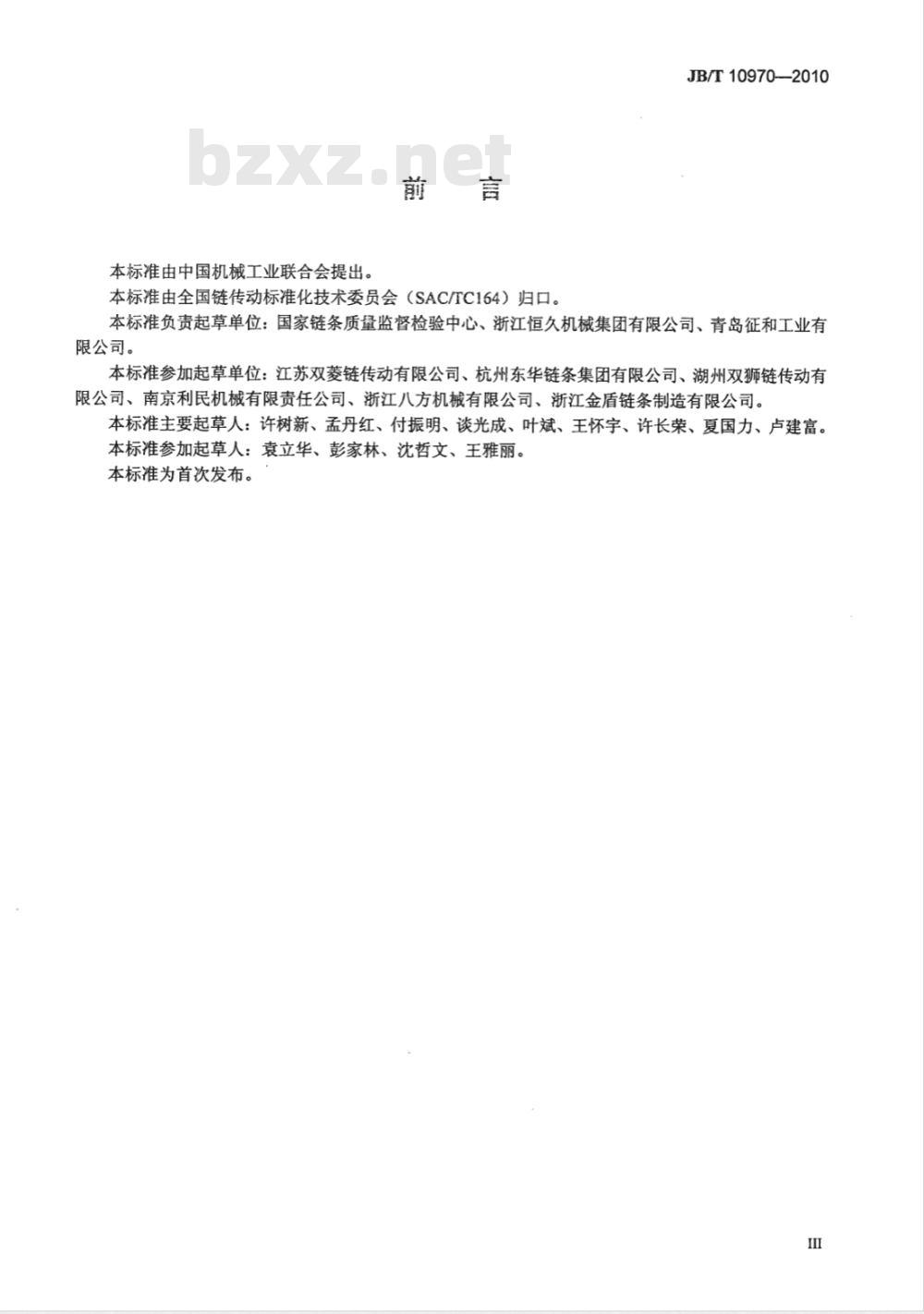

本标准由中国机械工业联合会提出。前言
本标准由全国链传动标准化技术委员会（SAC/TC164）归口。JB/T10970—2010
本标准负责起草单位：国家链条质量监督检验中心、浙江恒久机械集团有限公司、青岛征和工业有限公司。
本标准参加起草单位：江苏双菱链传动有限公司、杭州东华链条集团有限公司、湖州双狮链传动有限公司、南京利民机械有限责任公司、浙江八方机械有限公司、浙江金盾链条制造有限公司。本标准主要起草人：许树新、孟丹红、付振明、谈光成、叶斌、王怀宇、许长荣、夏国力、卢建富。本标准参加起草人：袁立华、彭家林、沈哲文、王雅丽。本标准为首次发布。

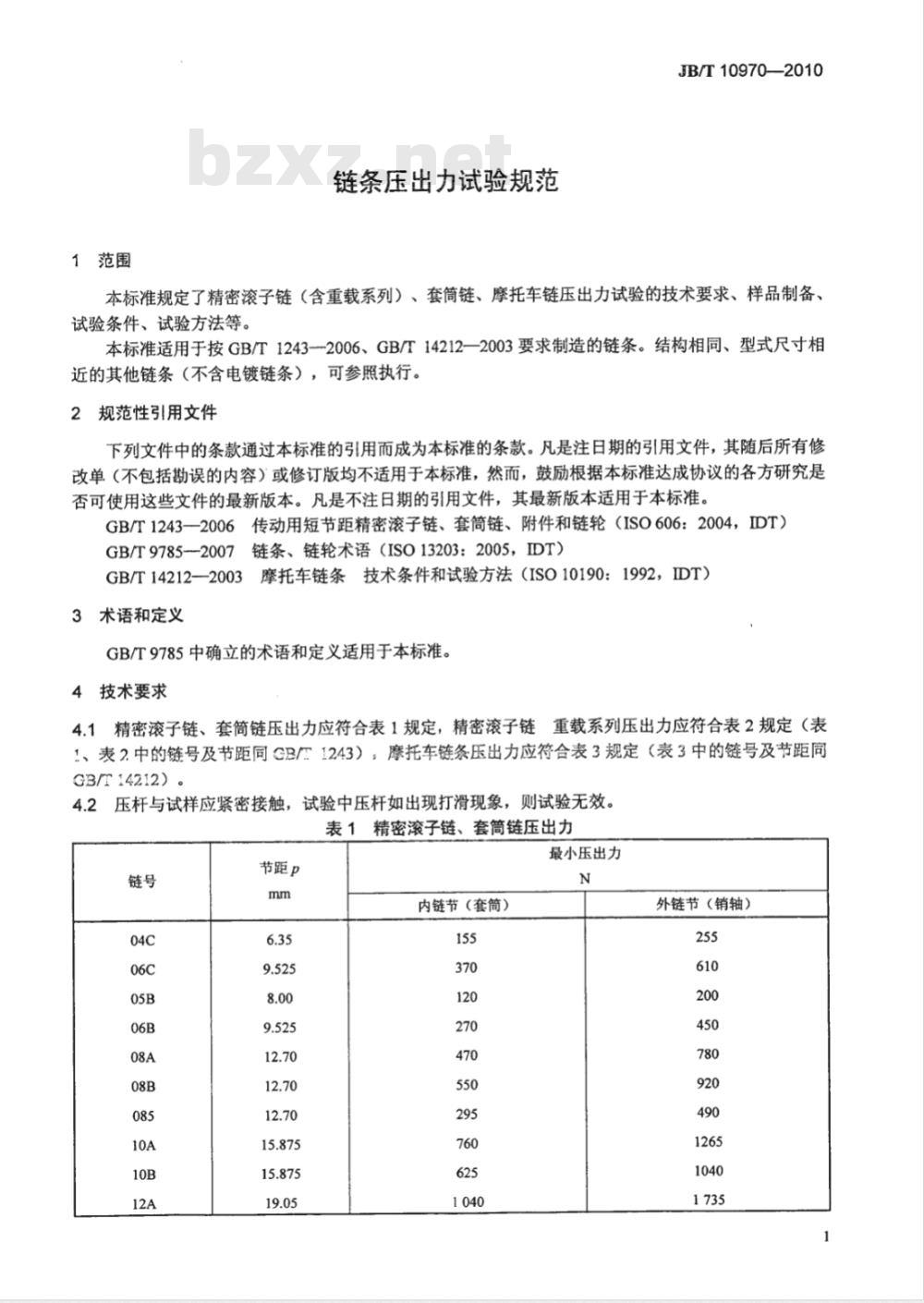

1范围
链条压出力试验规范
JB/T10970—2010
本标准规定了精密滚子链（含重载系列）、套筒链、摩托车链压出力试验的技术要求、样品制备、试验条件、试验方法等。
本标准适用于按GB/T1243--2006、GB/T14212一2003要求制造的链条。结构相同、型式尺寸相近的其他链条（不含电镀链条），可参照执行。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1243—2006传动用短节距精密滚子链、套筒链、附件和链轮（ISO606：2004，IDT）GB/T9785-2007链条、链轮术语（ISO13203：2005，IDT）GB/T14212—2003摩托车链条技术条件和试验方法（ISO10190：1992，IDT）3术语和定义
GB/T9785中确立的术语和定义适用于本标准。4技术要求
4.1精密滚子链、套筒链压出力应符合表1规定，精密滚子链重载系列压出力应符合表2规定（表1、表2.中的链号及节距同CB/T1243）；摩托车链条压出力应符合表3规定（表3中的链号及节距同GB/T14212)。
4.2压杆与试样应紧密接触，试验中压杆如出现打滑现象，则试验无效。表1精密滚子链、套筒链压出力
节距p
内链节（套筒）bzxz.net
最小压出力
外链节（销轴）
JB/T10970—2010
表1精密滚子链、套筒链压出力（续）节距p
节距p
内链节（套简）
27 470
最小压出力
连重载系列压出力
表2精密滚子链
最小压出力
内链节（套筒）
10 250
外链节（销轴）
16 465
21 990
28 065
45 785
55 200
外链节（销轴）
08MB-2
样品制备
节距p
表3摩托车链条压出力
内链节（套筒）
最小压出力
JB/T10970—2010
外链节（销轴）
5.1外链节样品
以铆接销头形式装配的外链节，拆卸时应先将一端铆头部分去掉，并尽量使其表面平整，拆掉一个外链板，在拆卸过程中不要破坏销轴与另一外链板联结的牢固性，然后从链条的另一侧取出带有两个销轴的外链板，用相同的方法将铆头部分去掉，在保持表面平整的同时，注意不要伤及外链板表面。5.2内链节样品
取一个完整的内链节，拆除一个内链板的方法与拆除一个外链板的方法相同，对套筒链，内链节样品即制备完毕，对滚子链，还应拆除套筒上的两个滚子。6试验条件
6.1可使用压出力试验机或不同类型的轴向拉压试验机，当选用拉压试验机时，可以参照图制作一个辅助的试验装置。
a)内链节
一压杆；
2—套筒（销轴）；
3内链板（外链板）：
4—夹具。
链条压出力试验装置
b)外链节
JB/T10970—2010
无论采用何种形式的试验机，试验机的静载荷示值误差范围为土1%3试验机所示满量程应与压出力相适应。6.3
7试验方法
1将内、外链节压出力试样放在见图1的试验装置上。7.1
2加载前应尽可能使压杆的中心线与套简（销轴）的中心线对中，以免造成偏载。7.2
3试验时应连续缓慢加载，连接破坏应认为是在载荷不增加而销轴（套筒）继续被压出的初始点。7.3
