【机械行业标准(JB)】 30?楔形防松螺纹

ICS21.040.30
备案号：

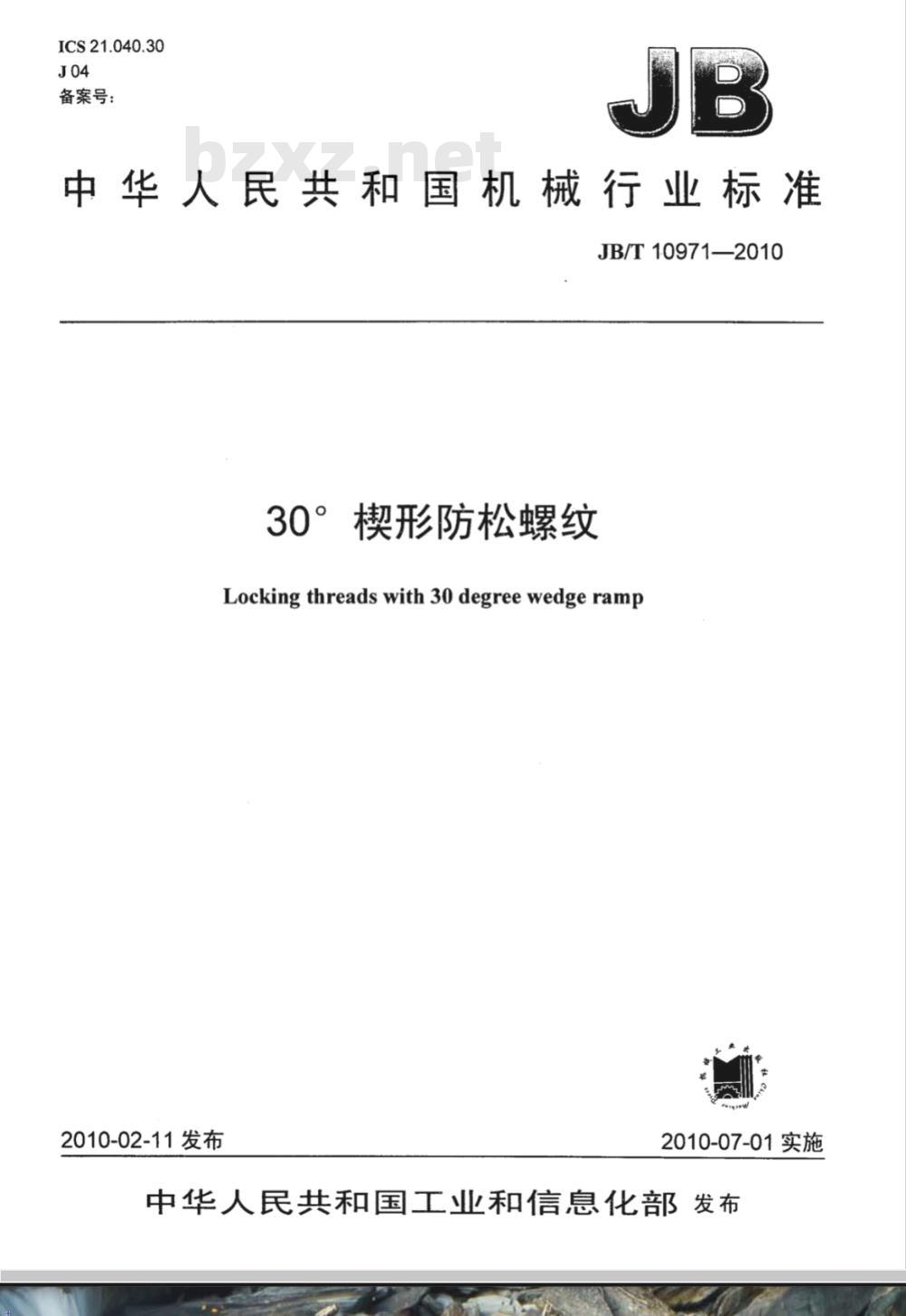

中华人民共和国机械行业标准
JB/T 10971—2010
30°楔形防松螺纹
Locking threads with 30 degree wedge ramp2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言

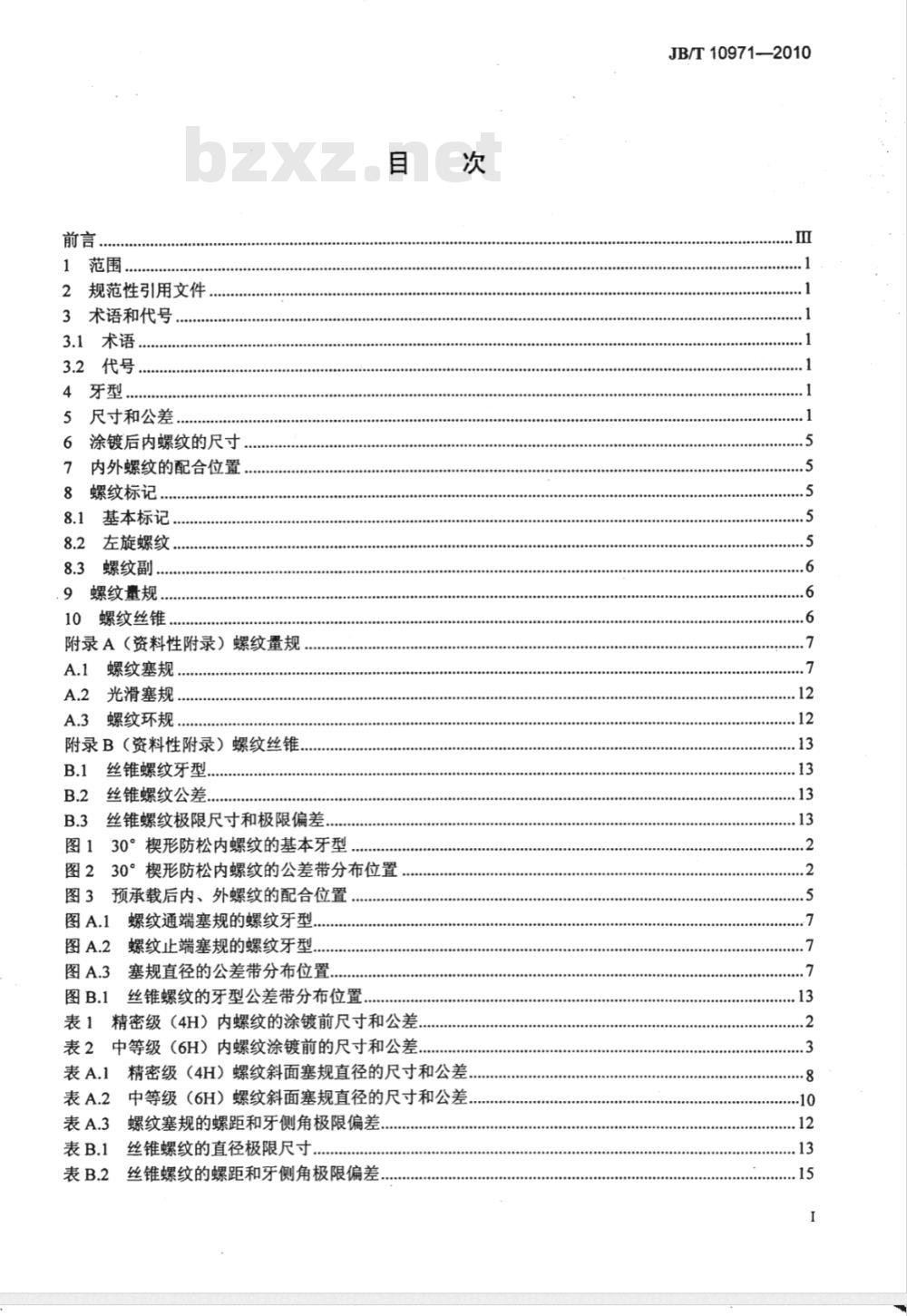

1范围
规范性引用文件
3术语和代号
3.1术语
3.2代号
尺寸和公差
涂镀后内螺纹的尺寸
内外螺纹的配合位置
螺纹标记，
基本标记，
左旋螺纹
螺纹副.
螺纹量规..
螺纹丝锥
附录A（资料性附录）螺纹量规
螺纹塞规
光滑塞规
螺纹环规
附录B（资料性附录）螺纹丝锥
丝锥螺纹牙型.
丝锥螺纹公差、
丝锥螺纹极限尺寸和极限偏差
30°楔形防松内螺纹的基本牙型目
楔形防松内螺纹的公差带分布位置30°
预承载后内、外螺纹的配合位置图A.1
螺纹通端塞规的螺纹牙型
螺纹止端塞规的螺纹牙型...
塞规直径的公差带分布位置，
丝锥螺纹的牙型公差带分布位置。精密级（4H）内螺纹的涂镀前尺寸和公差，中等级（6H）内螺纹涂镀前的尺寸和公差.次
精密级（4H）螺纹斜面塞规直径的尺寸和公差表A.1
中等级（6H）螺纹斜面塞规直径的尺寸和公差。螺纹塞规的螺距和牙侧角极限偏差丝锥螺纹的直径极限尺寸
丝锥螺纹的螺距和牙侧角极限偏差JB/T10971—2010

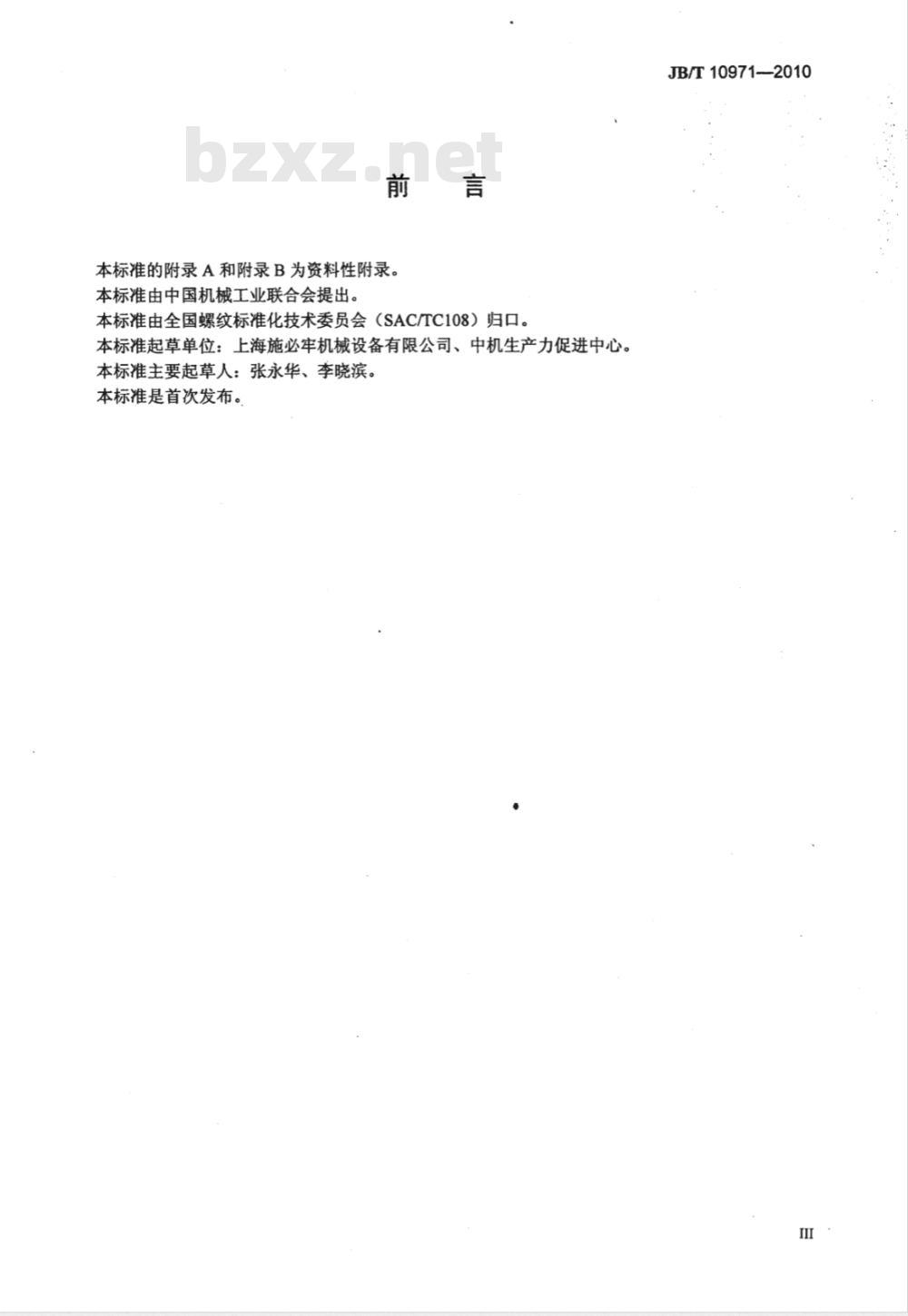

本标准的附录A和附录B为资料性附录。本标准由中国机械工业联合会提出。本标准由全国螺纹标准化技术委员会（SAC/TC108）归口。本标准起草单位：上海施必牢机械设备有限公司、中机生产力促进中心。本标准主要起草人：张永华、李晓滨。本标准是首次发布。
JB/T10971—-2010

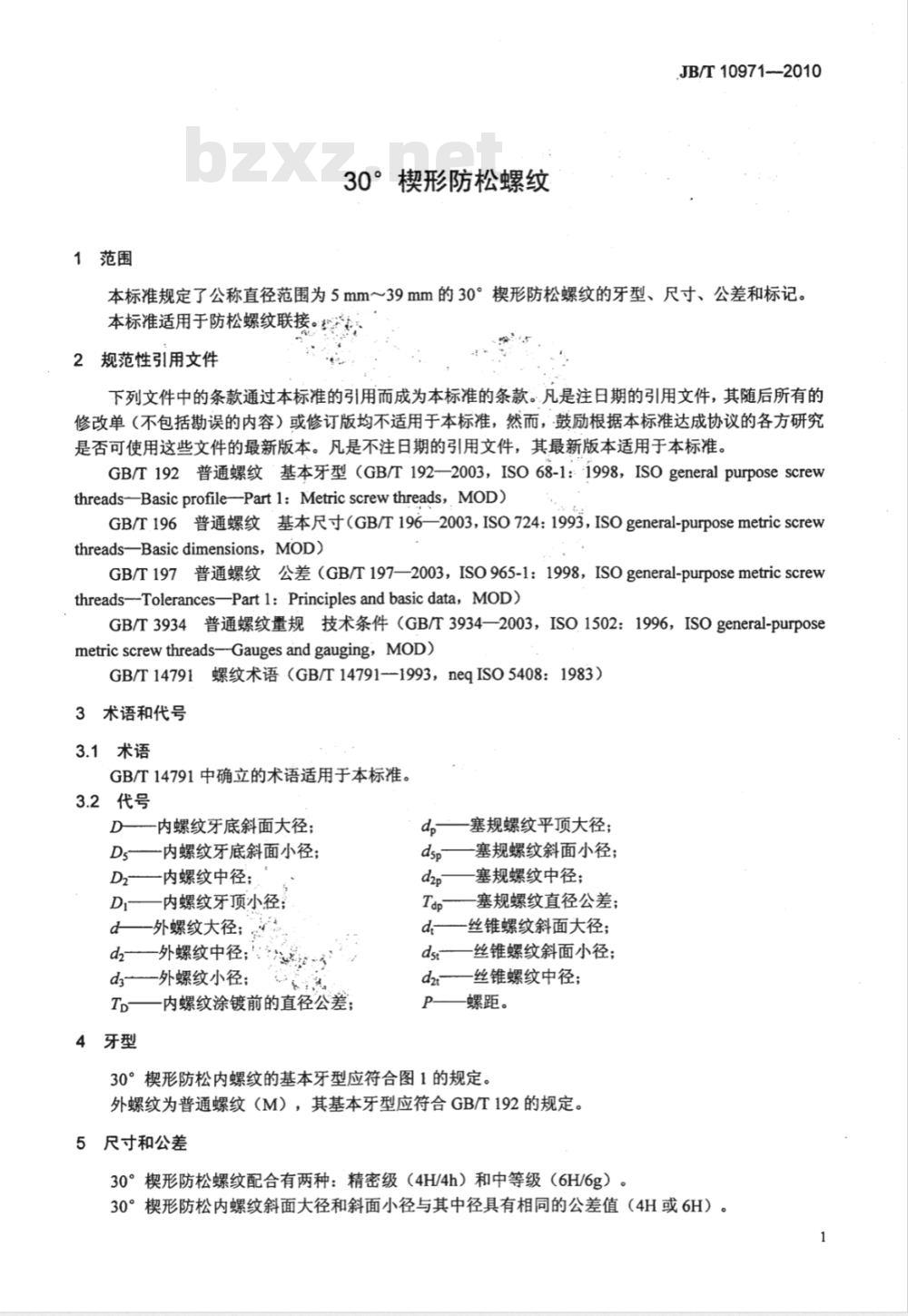

1范围
30°楔形防松螺纹
JB/T10971--2010
本标准规定了公称直径范围为5mm～39mm的30°楔形防松螺纹的牙型、尺寸、公差和标记。本标准适用于防松螺纹联接。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T192普通螺纹基本牙型（GB/T192—2003，ISO68-1:i998，ISOgeneral purposescrewthreads—Basic profile-Part 1: Metric screw threads, MOD)GB/T196普通螺纹基本尺寸（GB/T196—2003，ISO724:1993，ISOgeneral-purposemetricscrewthreads-—Basic dimensions,MOD)GB/T197普通螺纹公差（GB/T197—2003，ISO965-1：1998，ISOgeneral-purposemetricscrewthreads--Tolerances—Part 1:Principles and basic data,MOD)GB/T3934普通螺纹量规技术条件（GB/T3934—2003，ISO.1502：1996，ISOgeneral-purposemetricscrewthreads-Gaugesandgauging，MOD)GB/T14791螺纹术语（GB/T14791—1993，neqISO5408：1983）3术语和代号
3.1术语
GB/T14791中确立的术语适用于本标准。3.2代号
D内螺纹牙底斜面大径；
Ds—内螺纹牙底斜面小径；
Dz—内螺纹中径;
D,———内螺纹牙顶小径,
一外螺纹大径；
4牙型
-外螺纹中径；\：
外螺纹小径；
内螺纹涂镀前的直径公差；
塞规螺纹平顶大径；
一塞规螺纹斜面小径；
塞规螺纹中径；
Tap——塞规螺纹直径公差;
丝锥螺纹斜面大径；
丝锥螺纹斜面小径；
丝锥螺纹中径；
螺距。
30°楔形防松内螺纹的基本牙型应符合图1的规定。外螺纹为普通螺纹（M），其基本牙型应符合GB/T192的规定。5尺寸和公差
30°楔形防松螺纹配合有两种：精密级（4H/4h）和中等级（6H/6g）30°楔形防松内螺纹斜面大径和斜面小径与其中径具有相同的公差值（4H或6H）。1
JB/T10971—2010

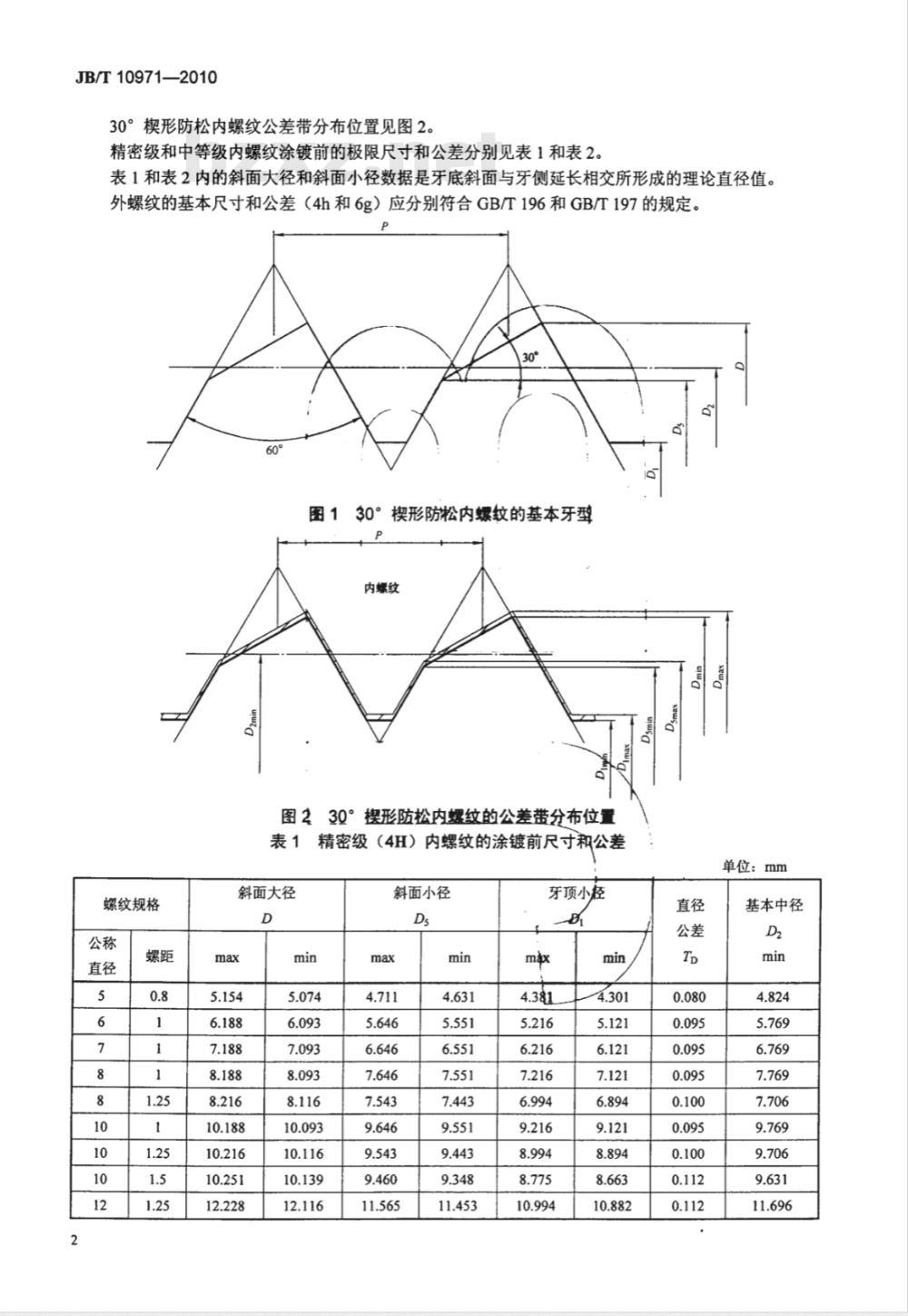

30°楔形防松内螺纹公差带分布位置见图2。精密级和中等级内螺纹涂镀前的极限尺寸和公差分别见表1和表2。表1和表2内的斜面大径和斜面小径数据是牙底斜面与牙侧延长相交所形成的理论直径值。外螺纹的基本尺寸和公差（4h和6g）应分别符合GB/T196和GB/T197的规定。60
楔形防松内螺纹的基本牙型
内螺纹
图230°楔形防松内螺纹的公差带分布位置表1精密级（4H）内螺纹的涂镀前尺寸和公差单位：mm
螺纹规格
斜面大径
斜面小径
牙顶小径
基本中径
螺纹规格
螺纹规格
精密级（4H）内螺纹的涂镀前尺寸和公差（续）斜面大径免费标准下载网bzxz
16,186
斜面大径
斜面小径
13:308
17:468
中等级
（6H)
21.342、
牙项小径
28:95h
内螺纹涂镀前的尺寸和公差
斜面小径
牙顶小径
JB/T10971—2010
基本中径
单位：mm
基本中径
JB/T10971-—2010
螺纹规格
表2中等级（6H）1
内螺纹涂镀前的尺寸和公差（续）斜面大径
斜面小径
牙顶小径
基本中径
23:479
6涂镀后内螺纹的尺寸
本标准不规定涂镀后内螺纹的极限尺寸及其检验方法。7内外螺纹的配合位置
JB/T10971-2010
要保证外螺纹牙顶与内螺纹牙底斜面接触配合，必须按图3箭头方向施加预紧力。内螺纹承载方向
外螺纹
外螺纹承载方向
图3预承载后内、外螺纹的配合位置8·螺纹标记
8.1基本标记
8.1.1内螺纹
30°楔形防松内螺纹的标记由螺纹特征代号、尺寸代号、公差带代号和旋合长度代号组成。30°楔形防松内螺纹的特征代号为“RLM”。螺纹尺寸代号为“公称直径×螺距”，公称直径和螺距数值的单位为毫米。精密级内螺纹的公差带代号为4H：中等级内螺纹的公差带代号为6H。旋合长度分组方法应符合GB/T197的规定。对短旋合长度组和长旋合长度组螺纹，应在公差带代号后分别标注“S”和“L”代号。旋合长度代号与公差带代号间用“_”号分开。中等旋合长度组螺纹不标注旋合长度代号（N）。
标记示例：
公称直径为12mm、螺距为1.5mm、中等公差等级、中等旋合长度、右旋的内螺纹RLM12X1.5-6H
公称直径为12mm、螺距为1.5mm、精密公差等级、短旋合长度、右旋的内螺纹：RLM12X1.5-4H-S
8.1.2外螺纹
外螺纹为普通螺纹（M），其标记方法按GB/T197的规定。8.2左旋螺纹
对左旋螺纹，应在旋合长度代号之后标注“LH”。旋向代号与旋合长度代号间用“_”号分开。右旋螺纹不标注旋向代号。
标记示例：
公称直径为12mm、螺距为1.5mm、中等公差等级、中等旋合长度、左旋的内螺纹：RLM12×1.5-6H-LH
JB/T10971—2010
螺纹副
对螺纹副，只标注内螺纹标记，省略外螺纹标记部分。螺纹量规
用于检验螺纹的量规种类和尺寸见附录A。10螺纹丝锥
用于加工内螺纹的丝锥尺寸见附录B。6
螺纹塞规
附录A
（资料性附录）
螺纹量规
螺纹通端塞规检验内螺纹涂镀前的最小斜面直径尺寸和最小牙槽宽度，螺纹止端塞规检验内螺纹涂镀前的最大斜面直径尺寸。JB/T10971-—2010
螺纹通端塞规的螺纹牙型见图A.1。螺纹止端塞规的螺纹牙型见图A.2。塞规的螺纹牙型角为60°塞规直径的公差带分布位置见图A.3。精密级和中等级螺纹斜面塞规直径的极限尺寸和公差分别见表A.1和表A.2。螺纹塞规螺距和牙侧角的极限偏差见表A.3。内螺纹公差带
通端塞规
内螺纹直径最大值
内螺纹直径最小值
螺纹通端塞规的螺纹牙型
内螺纹公差带
止端塞郑
螺纹止端塞规的螺纹牙型
止端案规磨损极限
通端塞规磨损极限
塞规直径的公差带分布位置
JB/T10971-2010
sEs109
886'91
