【机械行业标准(JB)】锥密封焊接式管接头

本网站发布时间： 2024-07-03 09:34:45

JB/T6381.1-1992
已作废
　点击下载此标准

基本信息

标准号：
JB/T 6381.1-1992
标准名称：
锥密封焊接式管接头
标准类别：
机械行业标准(JB)
英文名称：
Cone seal welding pipe joint
标准状态：
已作废
发布日期：
1992-07-14
实施日期：
1993-07-01
作废日期：
2007-09-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
494.58 KB

标准分类号

中标分类号：
机械>>通用零部件>>J15管路附件

关联标准

替代情况：
被JB/T 6381.1-2007替代

出版信息

出版社：
机械工业出版社
页数：
3 页
标准价格：
8.0 元

其他信息

归口单位：
西安重型机械研究所
相关标签：
密封焊接式管接头

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了锥密封焊接式直通管接头的分类。 JB/T 6381.1-1992 锥密封焊接式管接头 JB/T6381.1-1992

标准内容

部分标准内容：

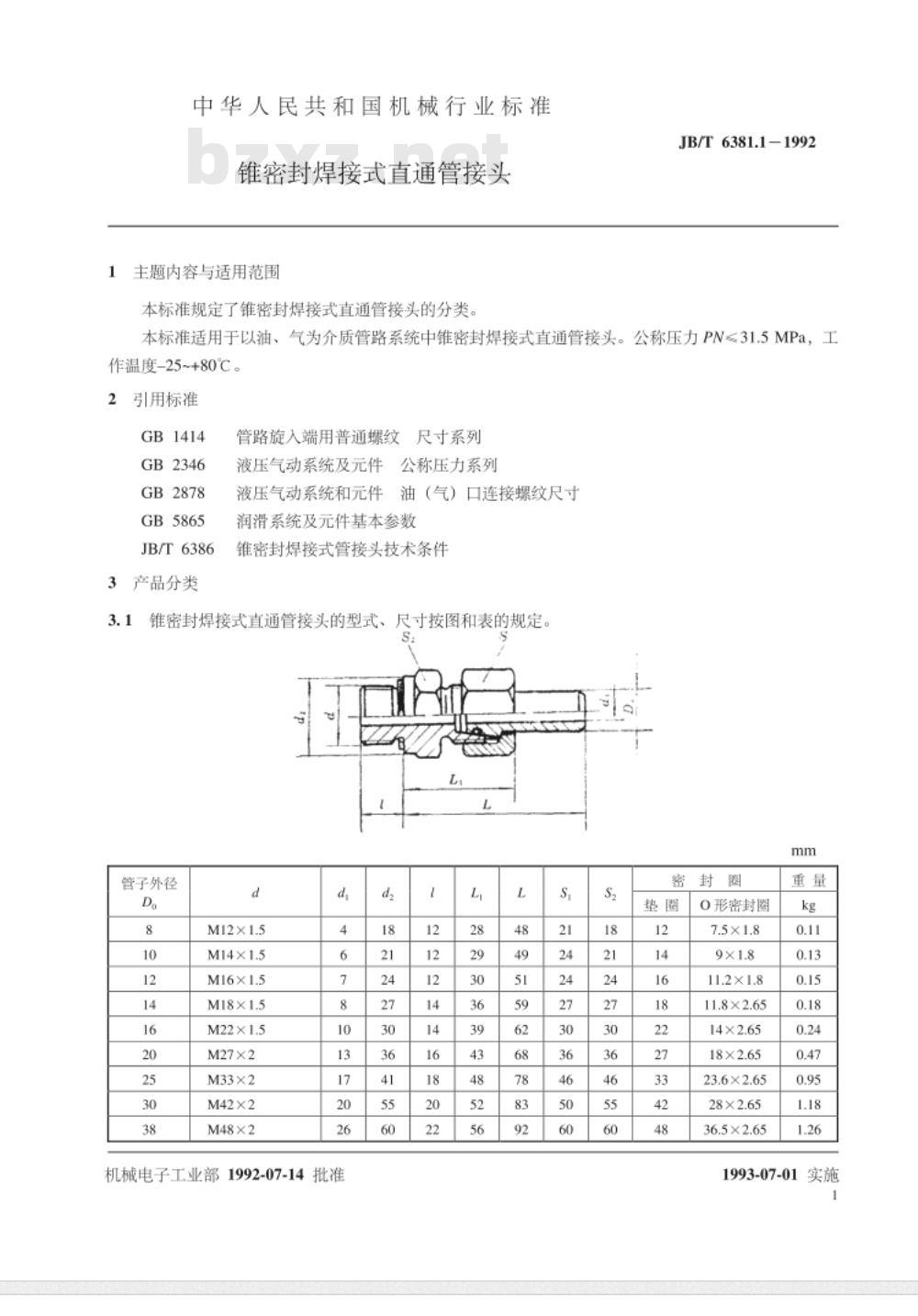

中华人民共和国机械行业标准
JB/T 6381.1-1992此内容来自标准下载网
锥密封焊接式直通管接头
1992-07-14发布
中华人民共和国机械电子工业部1993-07-01实施
中华人民共和国机械行业标准
锥密封焊接式直通管接头
1主题内容与适用范围
本标准规定了锥密封焊接式直通管接头的分类JB/T6381.1-1992
本标准适用于以油、气为介质管路系统中锥密封焊接式直通管接头。公称压力PN≤31.5MPa，工作温度-25~+80℃。
引用标准
GB1414
GB2346
GB2878
GB5865
JB/T6386
产品分类
管路旋入端用普通螺纹尺寸系列液压气动系统及元件公称压力系列液压气动系统和元件油（气）口连接螺纹尺寸润滑系统及元件基本参数
锥密封焊接式管接头技术条件
锥密封焊接式直通管接头的型式、尺寸按图和表的规定。S
管子外径
M27×2
M33×2
M42×2
M48×2
机械电子工业部1992-07-14批准d
O形密封图
11.2×1.8
11.8×2.65
23.6×2.65
36.5×2.65
1993-07-01实施

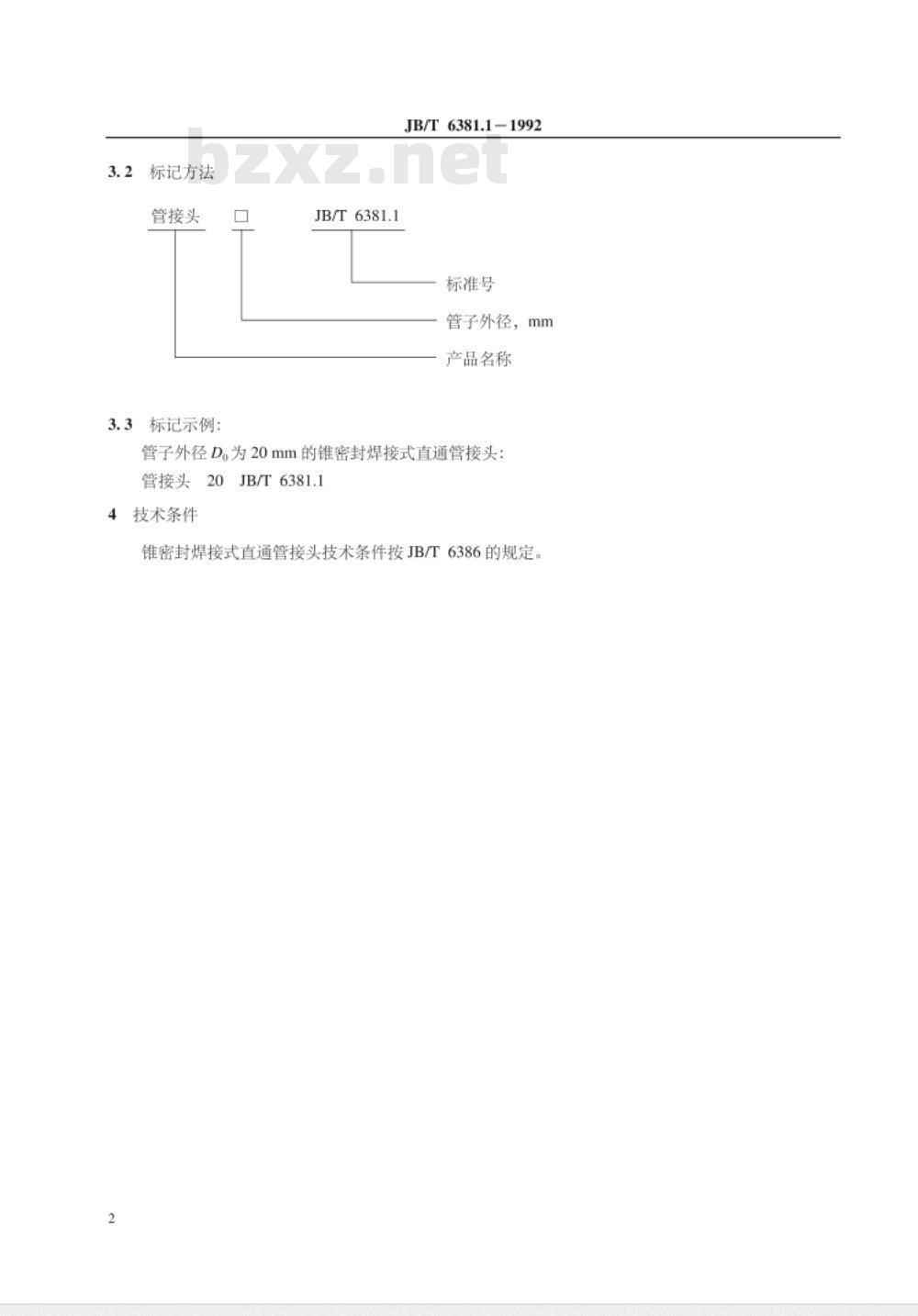

标记方法
管接头
3.3标记示例：
JB/T6381.1
JB/T6381.11992
标准号
管子外径，mm
产品名称
管子外径D为20mm的锥密封焊接式直通管接头：管接头
20JB/T6381.1
技术条件
锥密封焊接式直通管接头技术条件按JB/T6386的规定。管子外径
附加说明：
M27×2
M33×2
M42×2
M48×2
JB/T6381.11992

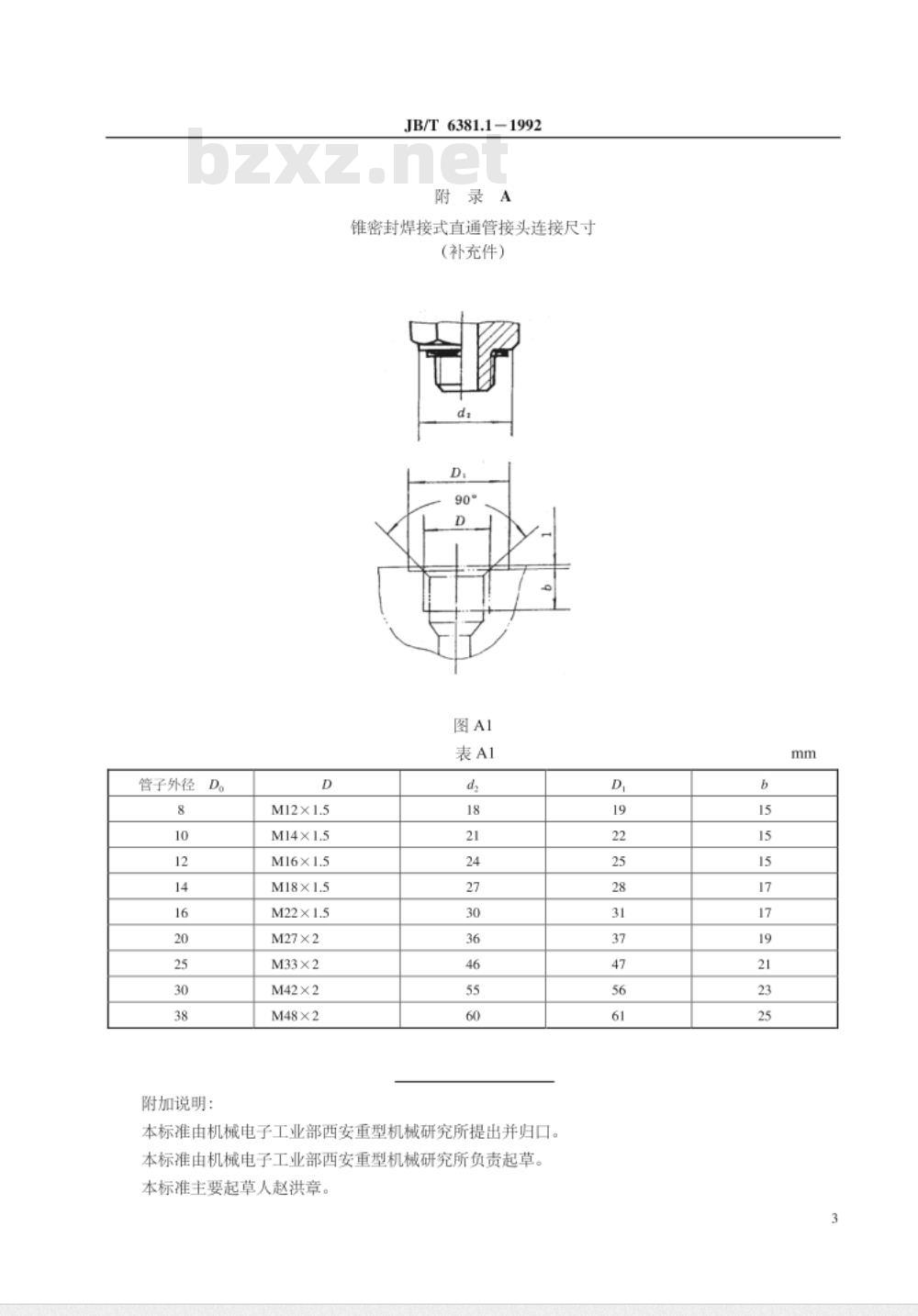

锥密封焊接式直通管接头连接尺寸(补充件）
本标准由机械电子工业部西安重型机械研究所提出并归口。本标准由机械电子工业部西安重型机械研究所负责起草。本标准主要起草人赵洪章。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
