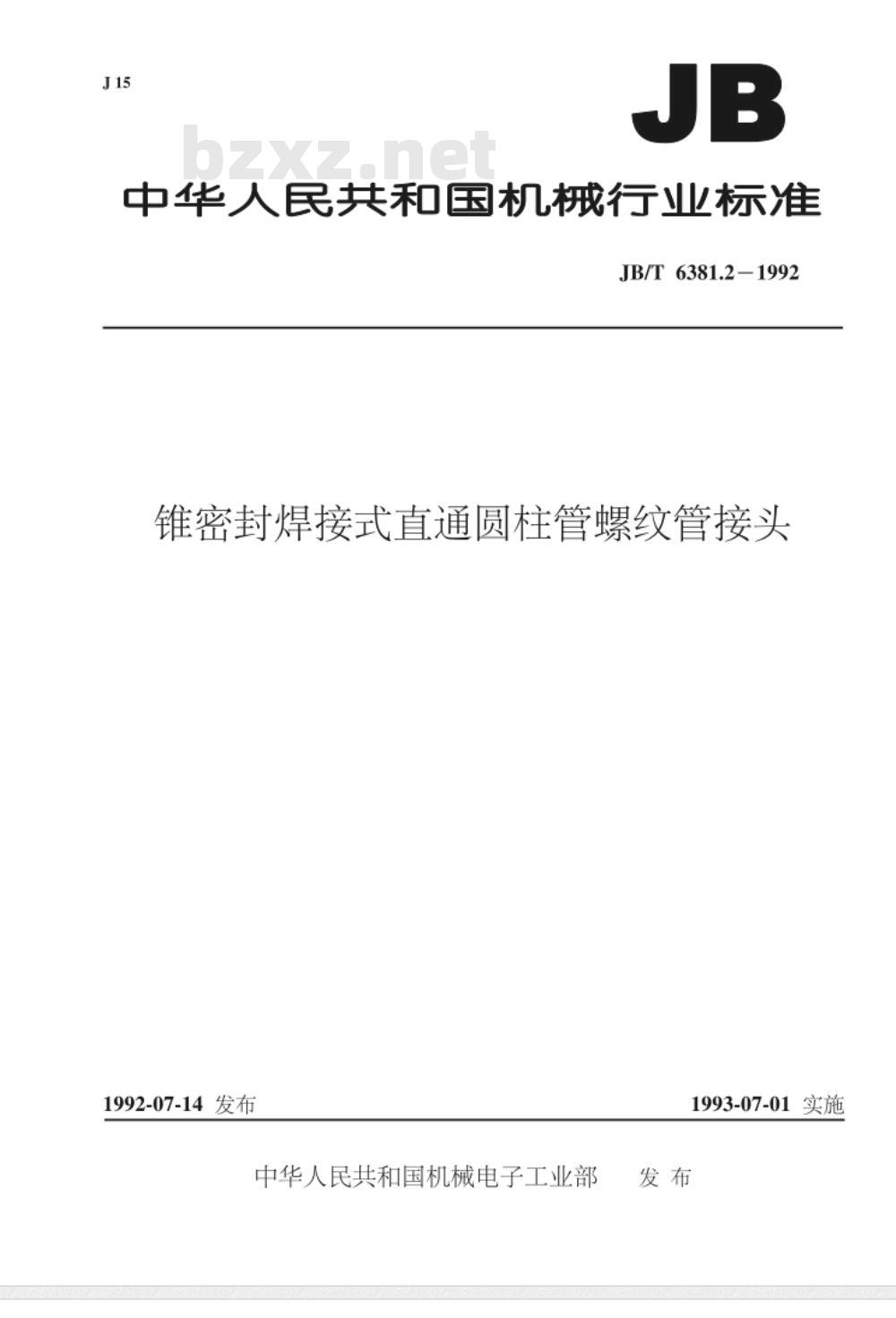

【机械行业标准(JB)】 锥密封焊接式直通圆柱管螺纹管接头

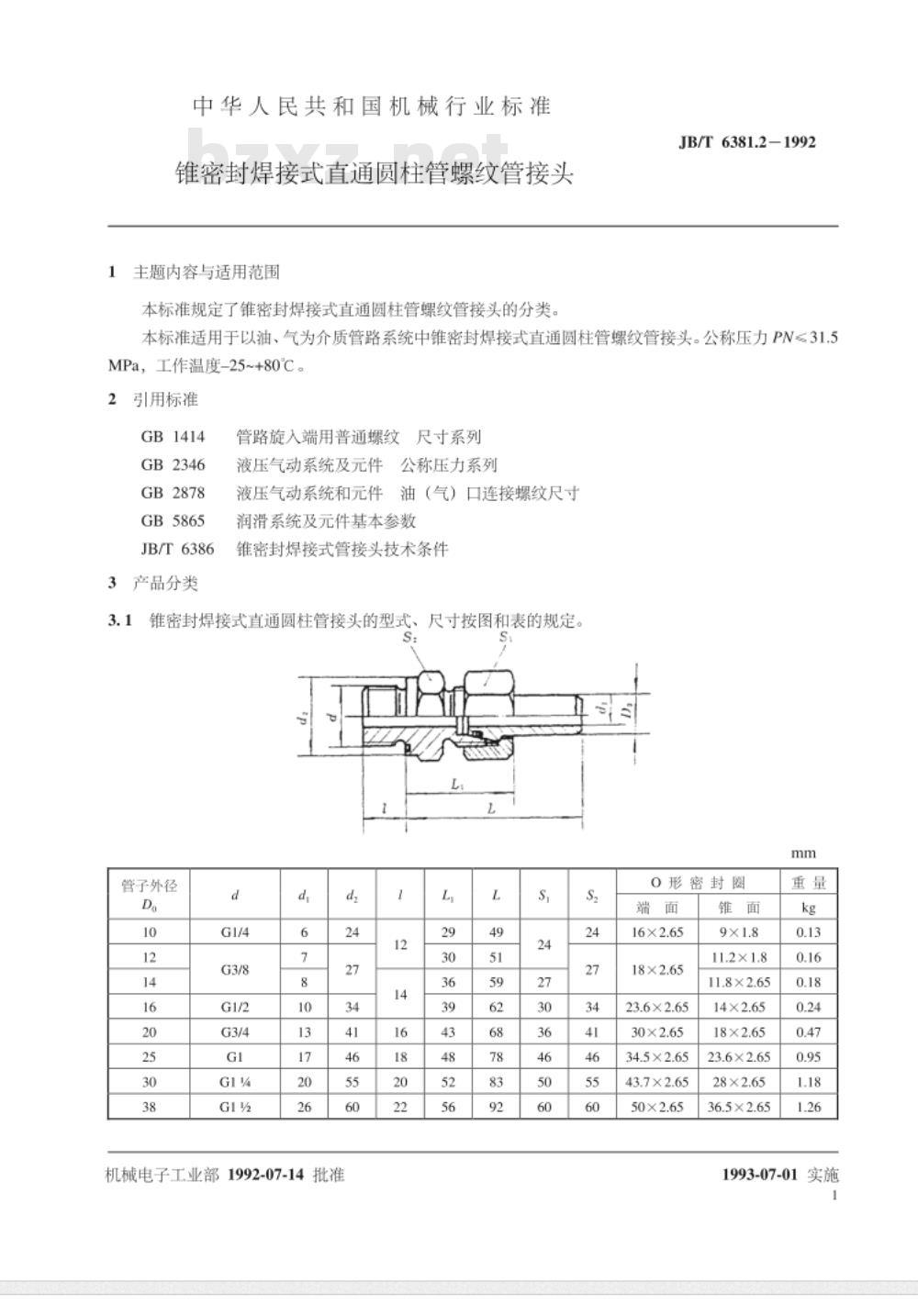

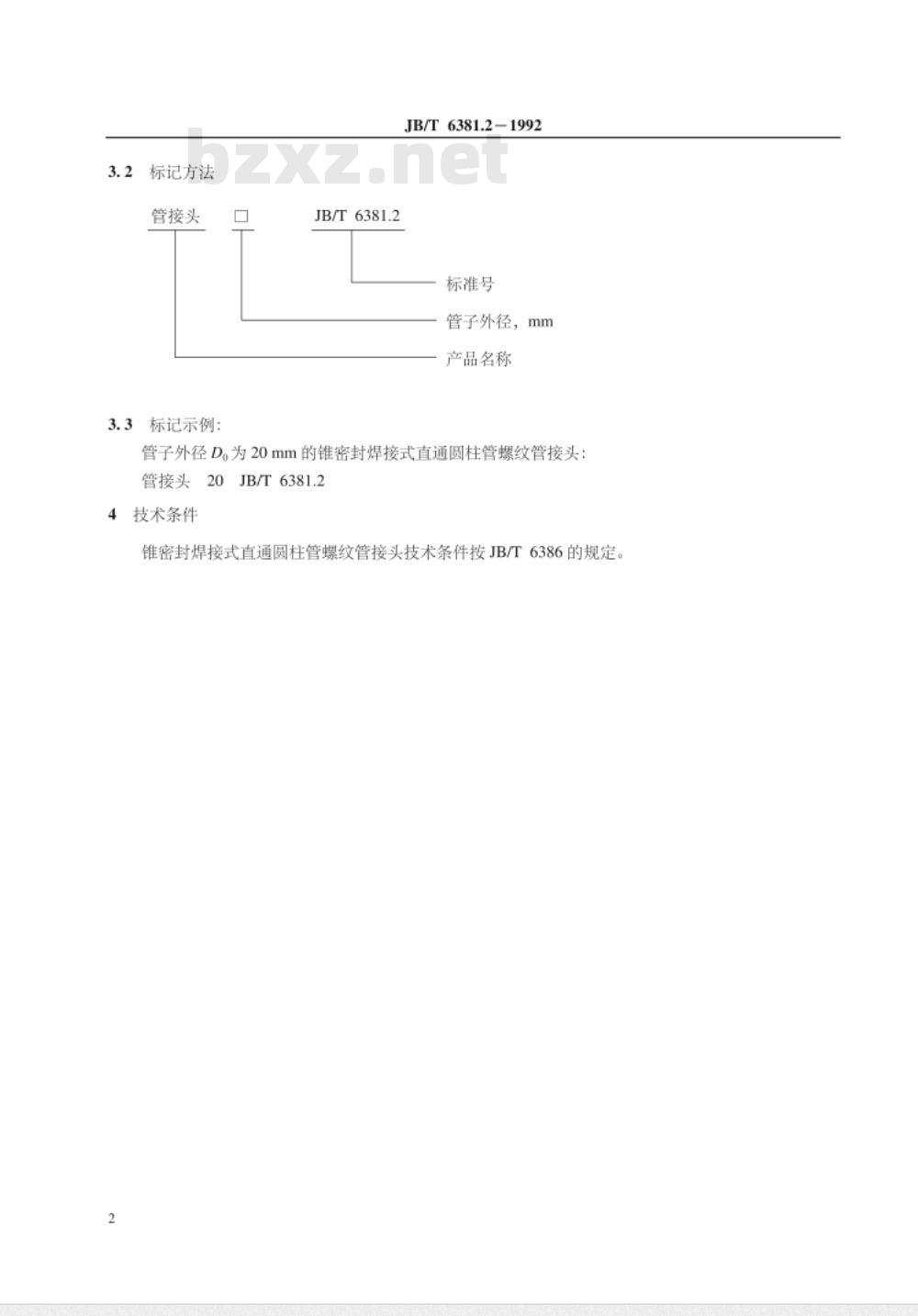

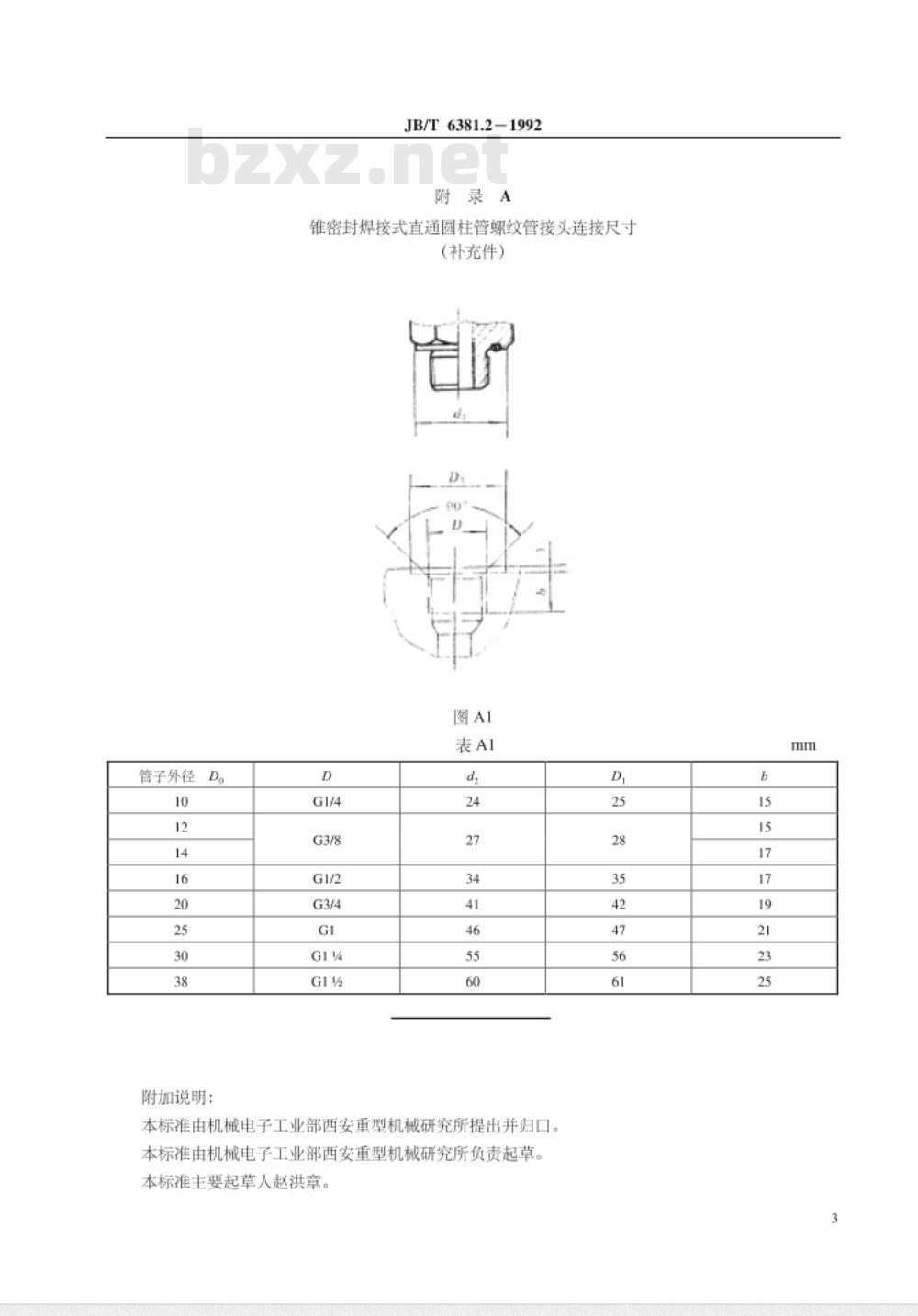

中华人民共和国机械行业标准 JB/T 6381.2-1992 锥密封焊接式直通圆柱管螺纹管接头 1992年7月14日发布 中华人民共和国机械电子工业部1993年7月1日实施 本标准规定了锥密封焊接式直通圆柱管螺纹管接头的分类、技术要求、连接尺寸和标记方法，适用于以油、气为介质的管路系统，公称压力PN≤31.5MPa，工作温度为-25℃到+80℃。 2. 引用标准 GB1414 GB2346 GB2878 GB5865 JB/T6386 3. 产品分类 3.1 锥密封焊接式直通圆柱管螺纹管接头的型式、尺寸按图和表的规定。 表1：管接头的外径和相关尺寸（部分示例） 管子外径(mm) 10 12 14 16 20 25 30 38 螺纹规格 G1/4 G3/8 G1/2 G3/4 G1 G1/4 G1 长度(L) 29 30 36 39 43 48 52 密封圈尺寸 16×2.65 18×2.65 23.6×2.65 30×2.65 34.5×2.65 43.7×2.65 3.2 标记方法 管接头标记示例：管子外径D为20mm的锥密封焊接式直通圆柱管螺纹管接头标记为：20JB/T6381.2。 4. 技术条件 锥密封焊接式直通圆柱管螺纹管接头的技术条件按JB/T6386的规定。 附录A：锥密封焊接式直通圆柱管螺纹管接头连接尺寸（补充件） 本标准由机械电子工业部西安重型机械研究所提出并归口，由机械电子工业部西安重型机械研究所负责起草，主要起草人赵洪章。
