【机械行业标准(JB)】 过坝卷扬机

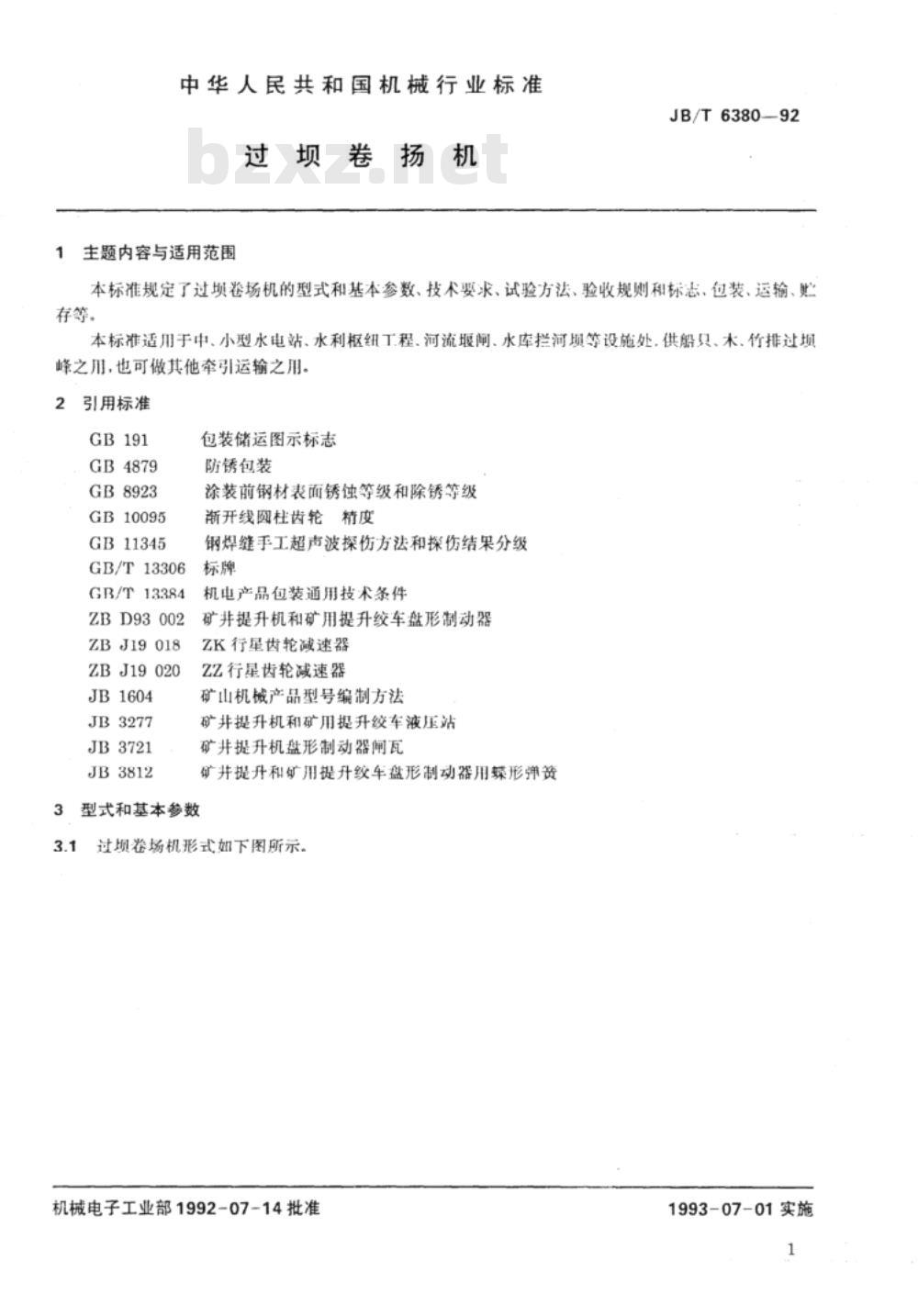

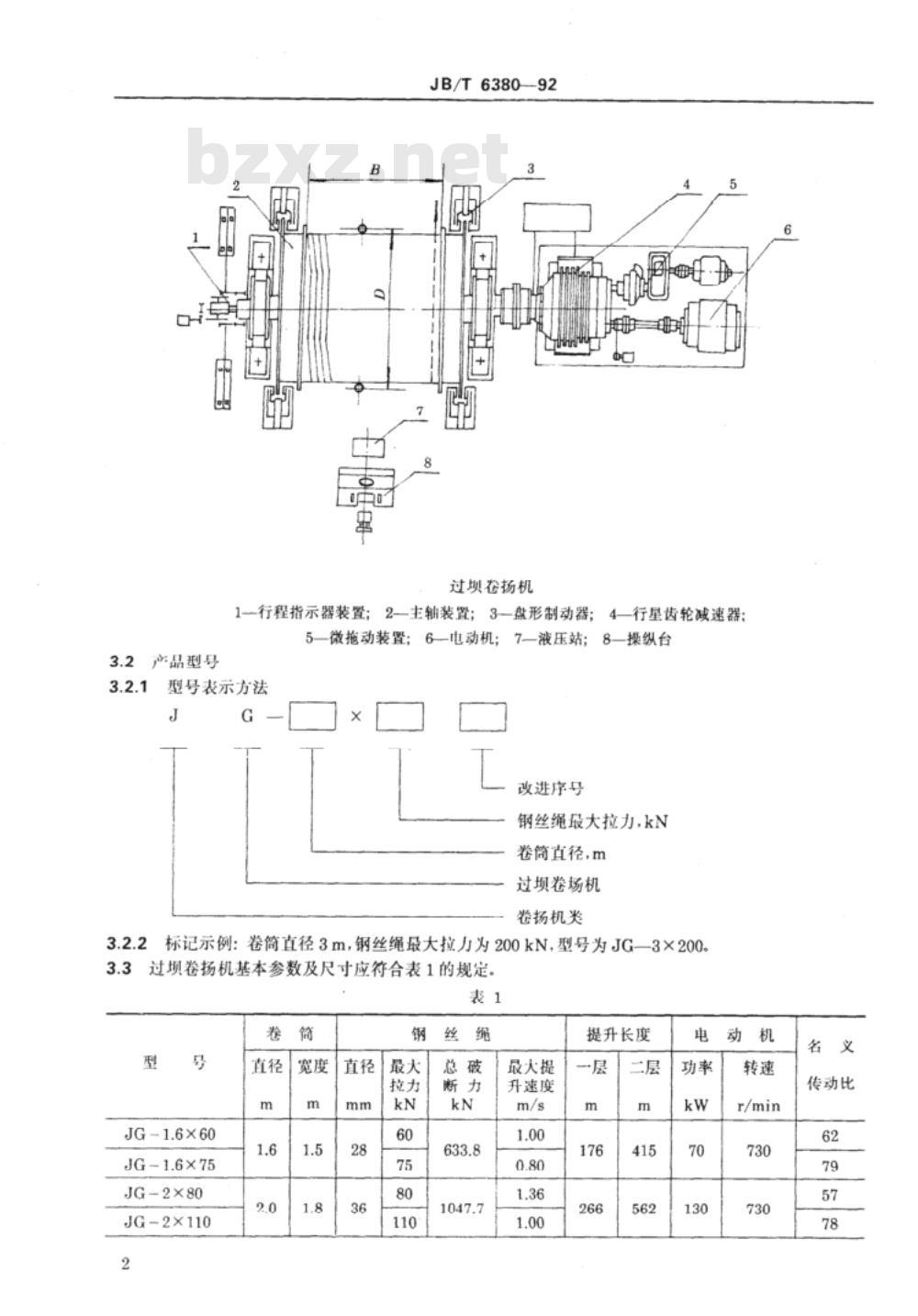

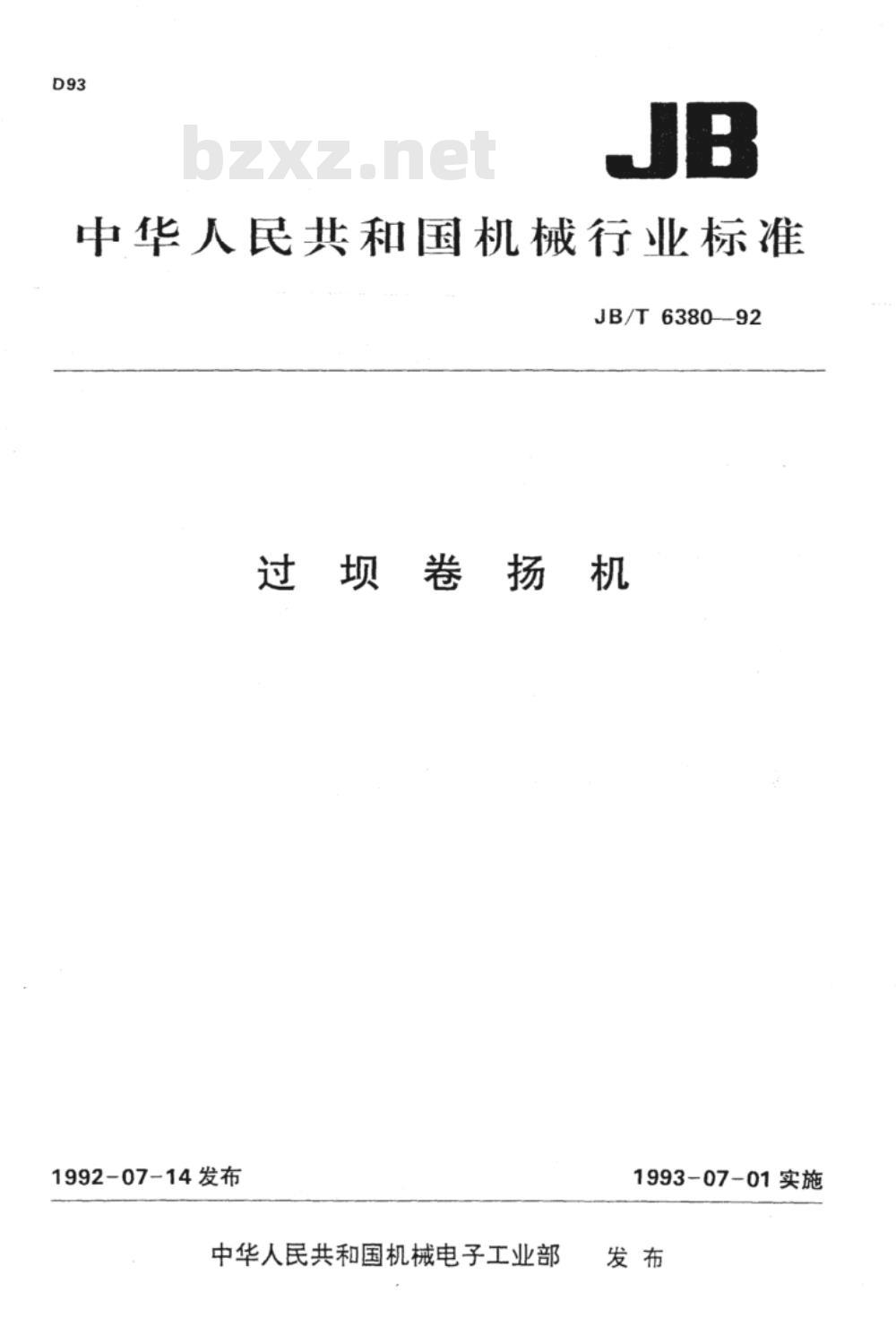

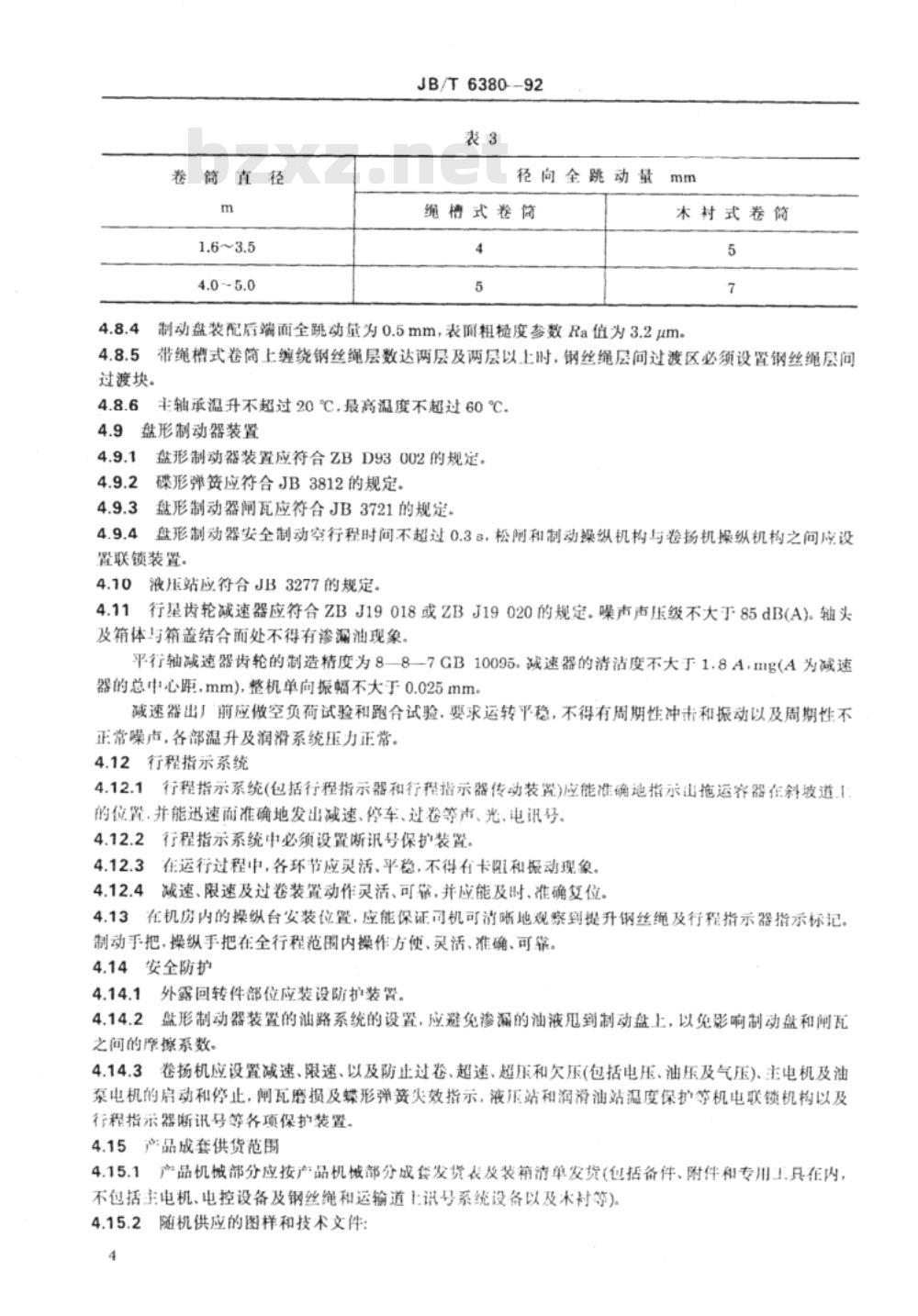

中华人民共和国机械行业标准 JB/T 6380-1992 过坝卷扬机 1992年7月14日发布 中华人民共和国机械电子工业部1993年7月1日实施 本标准规定了过坝卷扬机的型式和基本参数、技术要求、试验方法、验收规则和标志、包装、运输等。 本标准适用于中、小型水电站、水利枢纽工程、河流堰闸、水库拦河坝等设施，供船只、木竹排过坝峰之用，也可做其他牵引运输之用。 2. 引用标准 GB191 GB4879 GB8923 GB10095 GB11345 GB/T13306 GB/T 13384 ZBD93002 ZBJ19018 ZBJ19020 JB1604 JB3277 JB3721 JB3812 3. 包装储运图示标志 3.1 过坝卷扬机形式如下图所示。 3.2 产品型号 3.2.1 型号表示方法 J：改进序号 G：钢丝绳最大拉力，kN 卷筒直径，m 过坝卷扬机卷扬机类 3.2.2 标记示例：卷筒直径3m，钢丝绳最大拉力为200kN，型号为JG—3×200。 3.3 过坝卷扬机基本参数及尺寸应符合表1的规定。 表1：过坝卷扬机基本参数 型号 直径(m) 宽度(m) 钢丝绳最大拉力(kN) 总破断力(kN) 最大提升速度(m/s) 电功率(kW) JG-1.6X60 1.6 1.5 60 633.8 1.00 70 JG-2×80 2.0 1.8 80 1047.7 1.36 130 JG-2.5×130 2.5 2.1 130 1452.9 1.37 210 4. 技术要求 4.1 提升长度：气缸的提升长度应符合规定的系列，若表1规定的系列不能满足要求时，可根据GB2349的规定选取。 4.2 产品应符合本标准的要求，并应按照规定程序批准的图样及技术文件进行制造。产品应在无爆炸介质，空气温度为540℃的机房内工作。 4.3 产品所用的材料和配套件应符合现行国家标准的有关规定。 4.4 产品的易损件、备件和通用件应保证互换性。 4.5 产品涂漆前，钢铁制件表面除锈质量应符合GB8923中St2级的规定。 4.6 涂漆层的外观不允许有针孔、气泡、裂纹、脱落、流挂及漏涂等影响美观的缺陷。 4.7 装配前，润滑和液压系统的管件必须酸洗并涂防锈油。 4.8 产品在操纵台位置处的噪声声压级不大于85dB(A)。 4.8.1 主轴装置：零件名称主轴，主轴内部不允许有白点和裂纹，其夹杂和裂纹性缺陷要求符合标准规定。
